2017.5 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

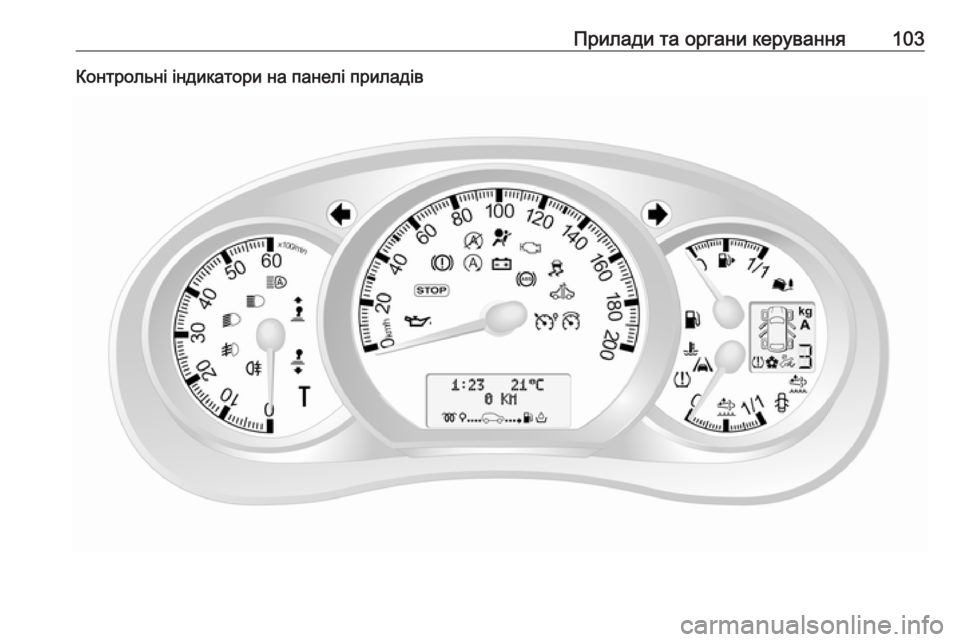

Прилади та органи керування103Контрольні індикатори на панелі приладів

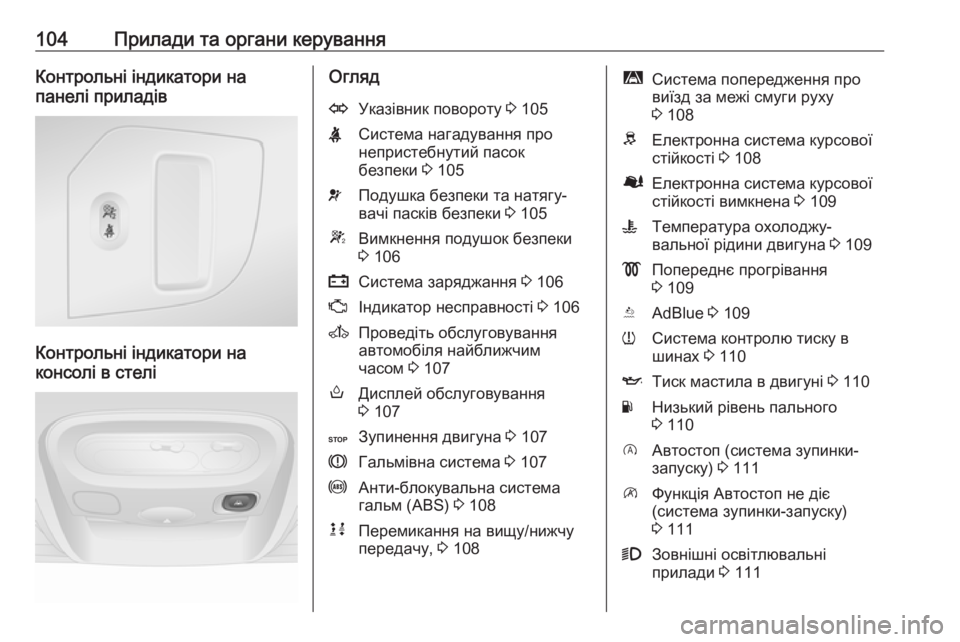

104Прилади та органи керуванняКонтрольні індикатори на
панелі приладів
Контрольні індикатори на
консолі в стелі
ОглядOУказівник повороту 3 105XСистема нагадування про
непристебнутий пасок
безпеки 3 105vПодушка безпеки та натягу‐
вачі пасків безпеки 3 105WВимкнення подушок безпеки
3 106pСистема заряджання 3 106ZІндикатор несправності 3 106AПроведіть обслуговування
автомобіля найближчим
часом 3 107oДисплей обслуговування
3 107CЗупинення двигуна 3 107RГальмівна система 3 107uАнти-блокувальна система
гальм (ABS) 3 108kjПеремикання на вищу/нижчу
передачу, 3 108ìСистема попередження про
виїзд за межі смуги руху
3 108RЕлектронна система курсової
стійкості 3 108ØЕлектронна система курсової
стійкості вимкнена 3 109WТемпература охолоджу‐
вальної рідини двигуна 3 109!Попереднє прогрівання
3 109YAdBlue 3 109wСистема контролю тиску в
шинах 3 110IТиск мастила в двигуні 3 110YНизький рівень пального
3 110DАвтостоп (система зупинки-
запуску) 3 111\Функція Автостоп не діє
(система зупинки-запуску)
3 1119Зовнішні освітлювальні
прилади 3 111

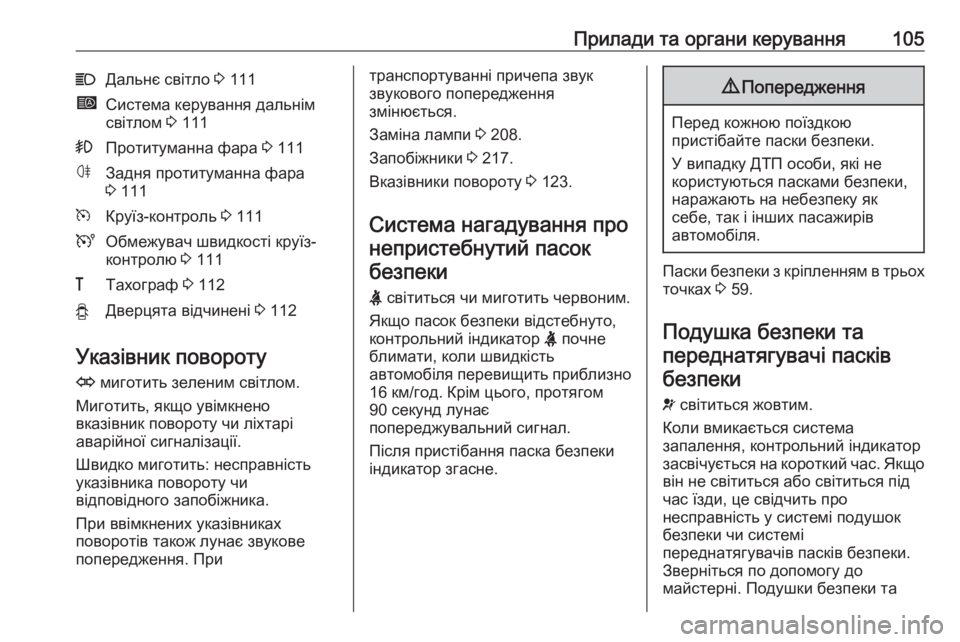

Прилади та органи керування105CДальнє світло 3 111íСистема керування дальнім
світлом 3 111>Протитуманна фара 3 111øЗадня протитуманна фара
3 111mКруїз-контроль 3 111UОбмежувач швидкості круїз-
контролю 3 111&Тахограф 3 112yДверцята відчинені 3 112
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 208.
Запобіжники 3 217.
Вказівники повороту 3 123.
Система нагадування про непристебнутий пасокбезпеки
X світиться чи миготить червоним.
Якщо пасок безпеки відстебнуто, контрольний індикатор X почне
блимати, коли швидкість
автомобіля перевищить приблизно
16 км/год. Крім цього, протягом
90 секунд лунає
попереджувальний сигнал.
Після пристібання паска безпеки
індикатор згасне.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 59.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться жовтим.
Коли вмикається система
запалення, контрольний індикатор
засвічується на короткий час. Якщо він не світиться або світиться під
час їзди, це свідчить про
несправність у системі подушок
безпеки чи системі
переднатягувачів пасків безпеки.
Зверніться по допомогу до
майстерні. Подушки безпеки та

106Прилади та органи керуванняпереднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 58,
3 62.
Дезактивація подушок безпеки
W засвічується жовтим світлом при
вмиканні запалення і не гасне,
якщо подушку безпеки переднього
пасажира вимкнено 3 66.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 62,
натягачі ременів 3 58, вимкнення
подушки безпеки 3 66.
Система зарядки p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Якщо разом із сигналізатором Z
світиться сигналізатор A, негайно
зупиніть автомобіль і заглушіть
двигун.

Прилади та органи керування1079Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування автомобіля найближчим часом
A світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Автомобіль потребує
обслуговування.
Може світитися одночасно з іншим
контрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія
3 112.
Світиться, якщо потрібно виконати
чищення сажового фільтра
дизельного двигуна, але не
спрацьовує система
автоматичного чищення 3 159.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Дисплей обслуговування
Крім цього, контрольний індикатор
o почне світитися в
інформаційному центрі водія, коли
пробіг до наступного технічного
обслуговування буде меншим за
0 км або настане дата проведення
обслуговування.
В інформаційному центрі водія
також відобразиться повідомлення
SERVICE DUE (ЧАС ПРОВЕСТИ
ТО) .
Дисплей обслуговування 3 100.
Зупинити двигун
C світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо сигналізатор C світиться
(можливо, разом із W та/або R),
негайно зупиніть автомобіль і заглушіть двигун.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Залежно від типу несправності,
попереджувальне повідомлення
може також відобразитися в
інформаційному центрі водія
3 112.
Гальмівна система R світиться червоним.

108Прилади та органи керуванняКонтрольний індикатор R
продовжує світитися після
ввімкнення запалювання, якщо
ввімкнено стоянкове гальмо, а
після вимкнення стоянкового
гальма згасає 3 175.
Після вимкнення стоянкового
гальма засвітитися сигналізатор
R (можливо, одночасно з C), якщо
рівень гальмівної рідини занадто
низький 3 203.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна система 3 174.
Анти-блокувальна система гальм (ABS)
u світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольні індикатори u та
A засвічуються і
супроводжуються повідомленнями
CHECK ABS ( ПЕРЕВІРИТИ ABS) та
CHECK ESP (ПЕРЕВІРИТИ ESP) в
інформаційному центрі водія
3 112, це означає, що в системі
ABS виникла несправність.
Гальмівна система продовжить
працювати, але без функції ABS.
При засвіченні індикаторів u, A ,
R та C, системи ABS та ESP
вимикаються і на екран виводиться повідомлення BRAKING FAULT
(НЕПОЛАДКА ГАЛЬМ) . Зверніться
по допомогу на станцію технічного
обслуговування.
Антиблокувальна система гальм
3 174.
Підвищення передачі
k чи j засвічується жовтим світлом.
Засвічується, коли рекомендується перемкнутися на іншу передачу
для економії пального.
Режим ECO 3 148.Система попередження
про виїзд за межі смугируху
ì світиться білим.
Засвічується на короткий час після
ввімкнення запалювання, коли
система готова до роботи.
Якщо система виявить випадковий
виїзд за межі смуги руху,
засвітиться індикатор ì і
лунатиме попереджувальний
сигнал.
Система попередження про виїзд
за межі смуги руху 3 188.
Електронна система курсової стійкості
b мигає чи світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.

Прилади та органи керування109Миготить під час їздиСистема активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
автоматично гальмувати
незначною мірою 3 178.
Засвічується під час водіння Система недоступна.
Може засвічуватися разом із
контрольним індикатором A
3 107 . Крім того, в інформаційному
центрі водія відображається
відповідне повідомлення 3 112.
ESP® Plus
3 178, Протибуксувальна
система 3 176.
Програма курсової стійкості вимкнена
Ø світиться зеленим.
Якщо електронну систему курсової стійкості ESP® Plus
вимкнено за
допомогою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в центрі інформації для водія відображається відповідне
повідомлення 3 112.ESP® Plus
3 178, Протибуксувальна
система 3 176.
Температура
охолоджувальної рідини двигуна
W світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо світиться індикатор W
(можливо, одночасно з
контрольним індикатором C),
зупиніть автомобіль і заглушіть
двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 201.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано. Активується лише, коли
температура зовні є низькою.
AdBlue
Õ світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором A, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
відобразиться відповідне
повідомлення 3 112.
AdBlue 3 160.

110Прилади та органи керуванняСистема контролю тиску вшинах
w світиться чи миготить жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно
зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 107, а у центрі інформації
для водіїв відображається
відповідне повідомлення.
Мигає Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться до майстерні.
У разі встановлення колеса без
датчика тиску (наприклад,
запасного колеса) світяться
контрольні індикатори w та A3 107, а у центрі інформації для
водіїв відображається відповідне
повідомлення.
Система контролю тиску в шинах
3 225.
Тиск мастила в двигуні
I світиться червоним.
Засвічується на короткий час при
ввімкнення запалення.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону
інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть систему запалення.9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 200.
Низький рівень пального Y світиться жовтим.
