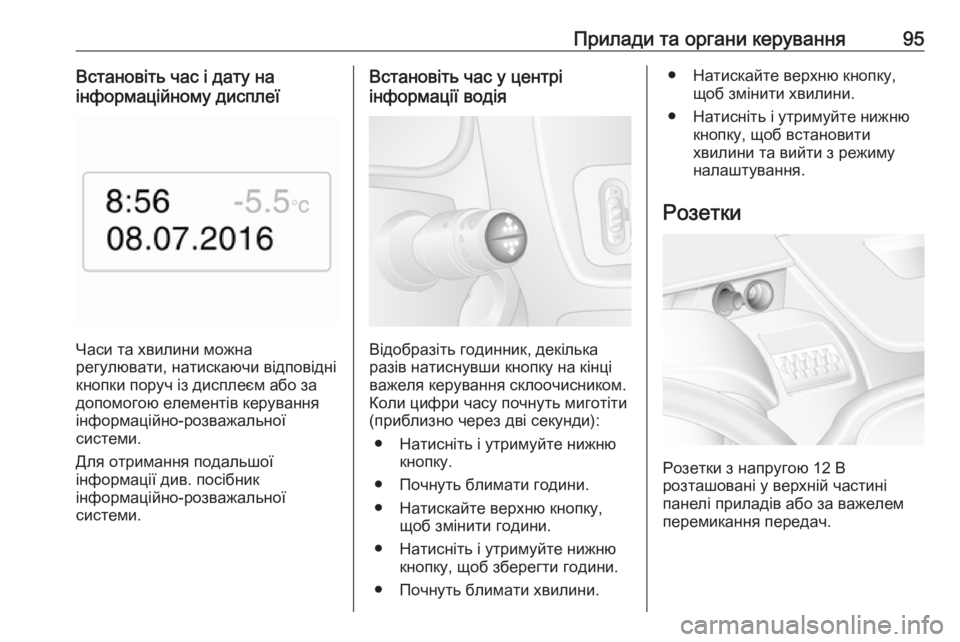

Прилади та органи керування95Встановіть час і дату на
інформаційному дисплеї
Часи та хвилини можна
регулювати, натискаючи відповідні
кнопки поруч із дисплеєм або за
допомогою елементів керування
інформаційно-розважальної
системи.
Для отримання подальшої
інформації див. посібник
інформаційно-розважальної
системи.
Встановіть час у центрі
інформації водія
Відобразіть годинник, декілька
разів натиснувши кнопку на кінці
важеля керування склоочисником.
Коли цифри часу почнуть миготіти
(приблизно через дві секунди):
● Натисніть і утримуйте нижню кнопку.
● Почнуть блимати години.
● Натискайте верхню кнопку, щоб змінити години.
● Натисніть і утримуйте нижню кнопку, щоб зберегти години.
● Почнуть блимати хвилини.
● Натискайте верхню кнопку, щоб змінити хвилини.
● Натисніть і утримуйте нижню кнопку, щоб встановити
хвилини та вийти з режиму
налаштування.
Розетки
Розетки з напругою 12 В
розташовані у верхній частині
панелі приладів або за важелем
перемикання передач.

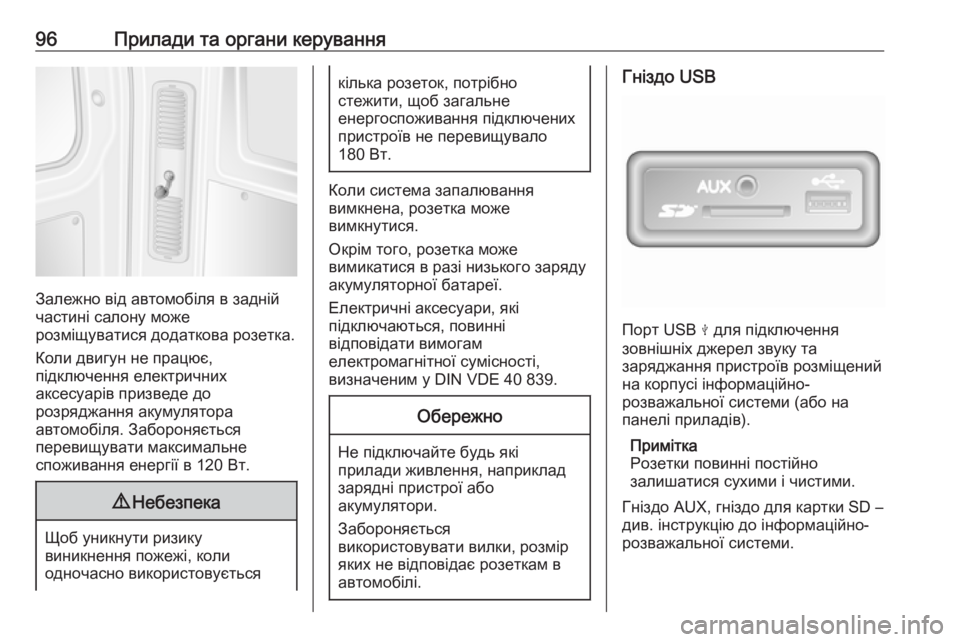

96Прилади та органи керування
Залежно від автомобіля в задній
частині салону може
розміщуватися додаткова розетка.
Коли двигун не працює,
підключення електричних
аксесуарів призведе до
розряджання акумулятора
автомобіля. Забороняється
перевищувати максимальне
споживання енергії в 120 Вт.
9 Небезпека
Щоб уникнути ризику
виникнення пожежі, коли
одночасно використовується
кілька розеток, потрібно
стежити, щоб загальне
енергоспоживання підключених
пристроїв не перевищувало
180 Вт.
Коли система запалювання
вимкнена, розетка може
вимкнутися.
Окрім того, розетка може
вимикатися в разі низького заряду
акумуляторної батареї.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.
Обережно
Не підключайте будь які
прилади живлення, наприклад
зарядні пристрої або
акумулятори.
Забороняється
використовувати вилки, розмір
яких не відповідає розеткам в
автомобілі.
Гніздо USB
Порт USB M для підключення
зовнішніх джерел звуку та
заряджання пристроїв розміщений
на корпусі інформаційно-
розважальної системи (або на
панелі приладів).
Примітка
Розетки повинні постійно
залишатися сухими і чистими.
Гніздо AUX, гніздо для картки SD – див. інструкцію до інформаційно-
розважальної системи.

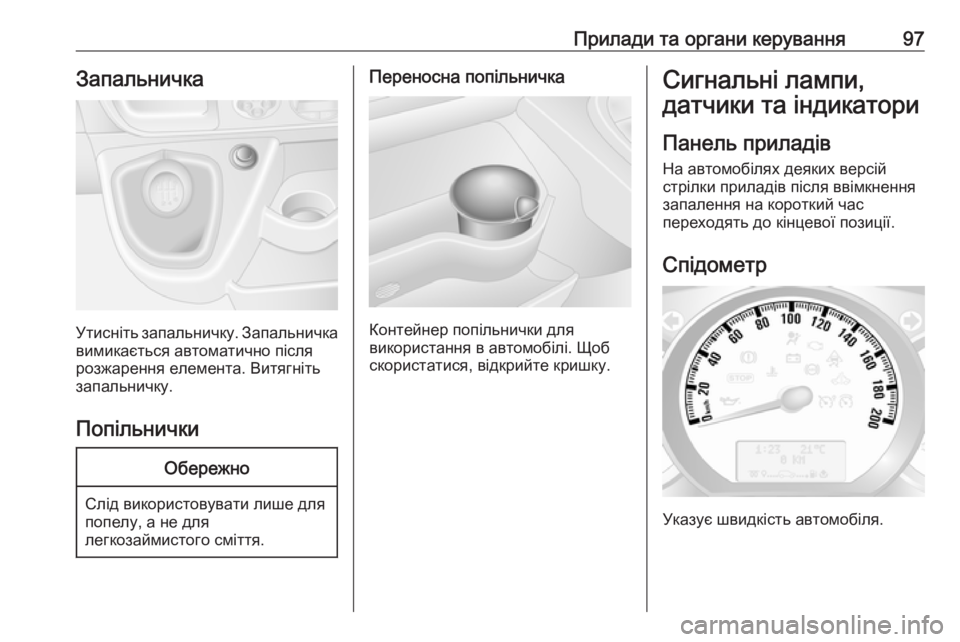

Прилади та органи керування97Запальничка
Утисніть запальничку. Запальничкавимикається автоматично після
розжарення елемента. Витягніть
запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладів
На автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.

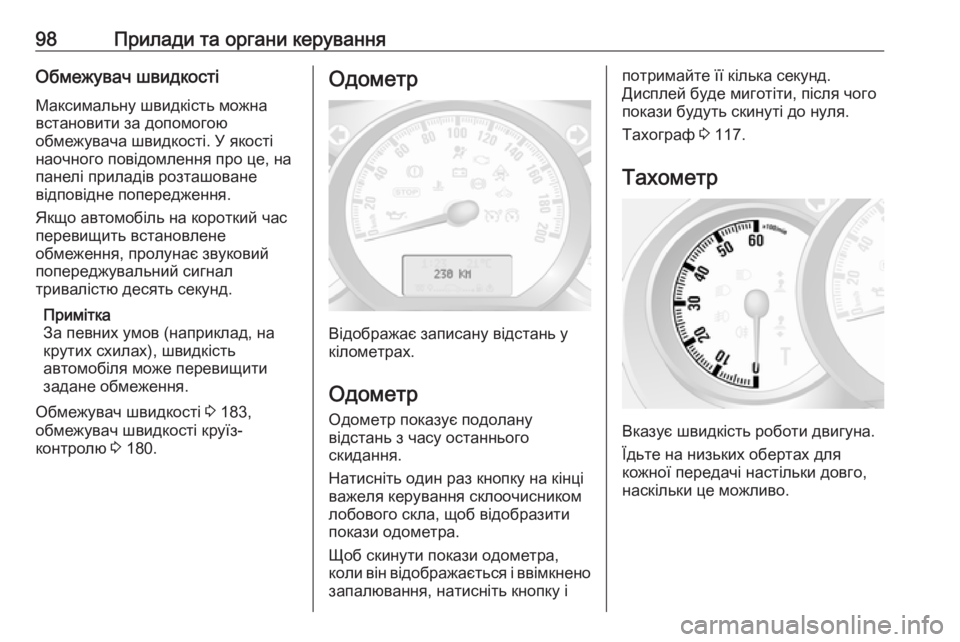

98Прилади та органи керуванняОбмежувач швидкості
Максимальну швидкість можна
встановити за допомогою
обмежувача швидкості. У якості
наочного повідомлення про це, на
панелі приладів розташоване
відповідне попередження.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, пролунає звуковий попереджувальний сигнал
тривалістю десять секунд.
Примітка
За певних умов (наприклад, на
крутих схилах), швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 183,
обмежувач швидкості круїз-
контролю 3 180.Одометр
Відображає записану відстань у
кілометрах.
Одометр
Одометр показує подолану
відстань з часу останнього
скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей буде миготіти, після чого
покази будуть скинуті до нуля.
Тахограф 3 117.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.

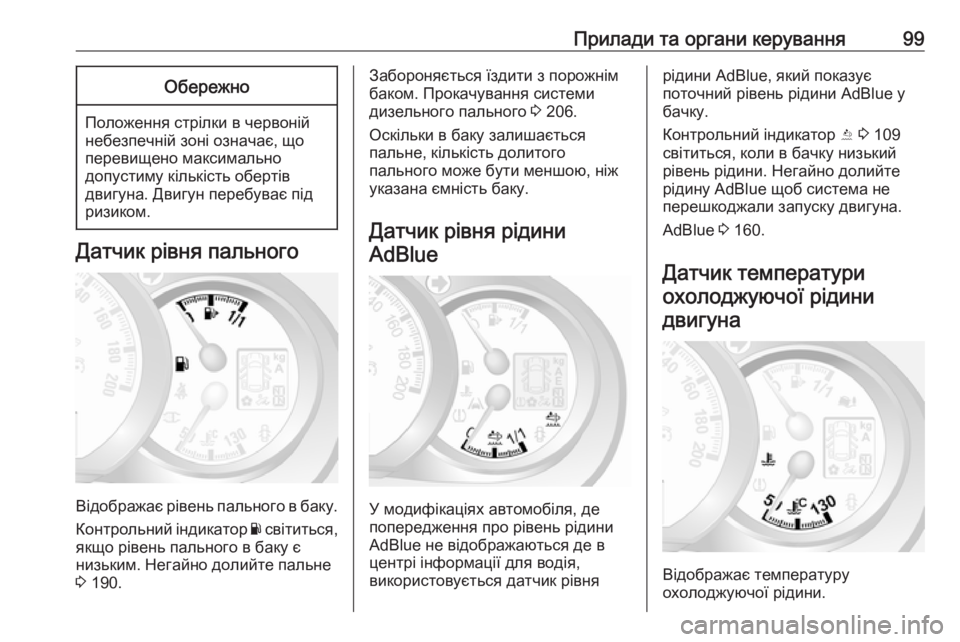

Прилади та органи керування99Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно долийте пальне
3 190.
Забороняється їздити з порожнім
баком. Прокачування системи
дизельного пального 3 206.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик рівня рідини AdBlue
У модифікаціях автомобіля, де
попередження про рівень рідини
AdBlue не відображаються де в
центрі інформації для водія,
використовується датчик рівня
рідини AdBlue, який показує
поточний рівень рідини AdBlue у
бачку.
Контрольний індикатор Y 3 109
світиться, коли в бачку низький
рівень рідини. Негайно долийте
рідину AdBlue щоб система не
перешкоджали запуску двигуна.
AdBlue 3 160.
Датчик температури охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.

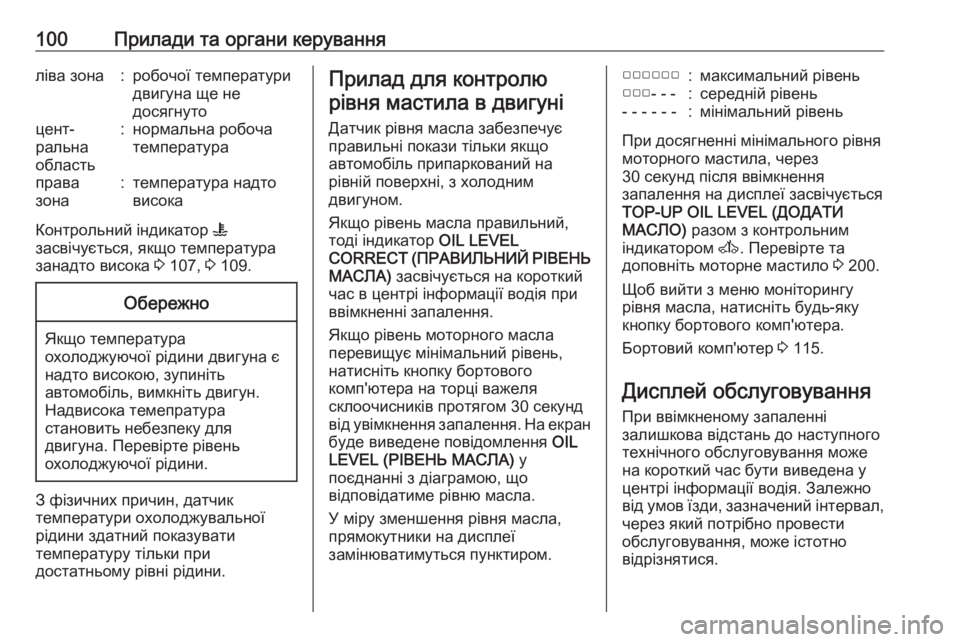

100Прилади та органи керуванняліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
висока
Контрольний індикатор W
засвічується, якщо температура занадто висока 3 107, 3 109.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.
Прилад для контролю
рівня мастила в двигуні
Датчик рівня масла забезпечує
правильні покази тільки якщо
автомобіль припаркований на
рівній поверхні, з холодним
двигуном.
Якщо рівень масла правильний,
тоді індикатор OIL LEVEL
CORRECT (ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) засвічується на короткий
час в центрі інформації водія при
ввімкненні запалення.
Якщо рівень моторного масла
перевищує мінімальний рівень,
натисніть кнопку бортового
комп'ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалення. На екран буде виведене повідомлення OIL
LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню масла.
У міру зменшення рівня масла, прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢:максимальний рівень▢▢▢- - -:середній рівень- - - - - -:мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалення на дисплеї засвічується
TOP-UP OIL LEVEL (ДОДАТИ
МАСЛО) разом з контрольним
індикатором A. Перевірте та
доповніть моторне мастило 3 200.
Щоб вийти з меню моніторингу
рівня масла, натисніть будь-яку
кнопку бортового комп'ютера.
Бортовий комп'ютер 3 115.
Дисплей обслуговування
При ввімкненому запаленні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія. Залежно
від умов їзди, зазначений інтервал, через який потрібно провести
обслуговування, може істотно
відрізнятися.

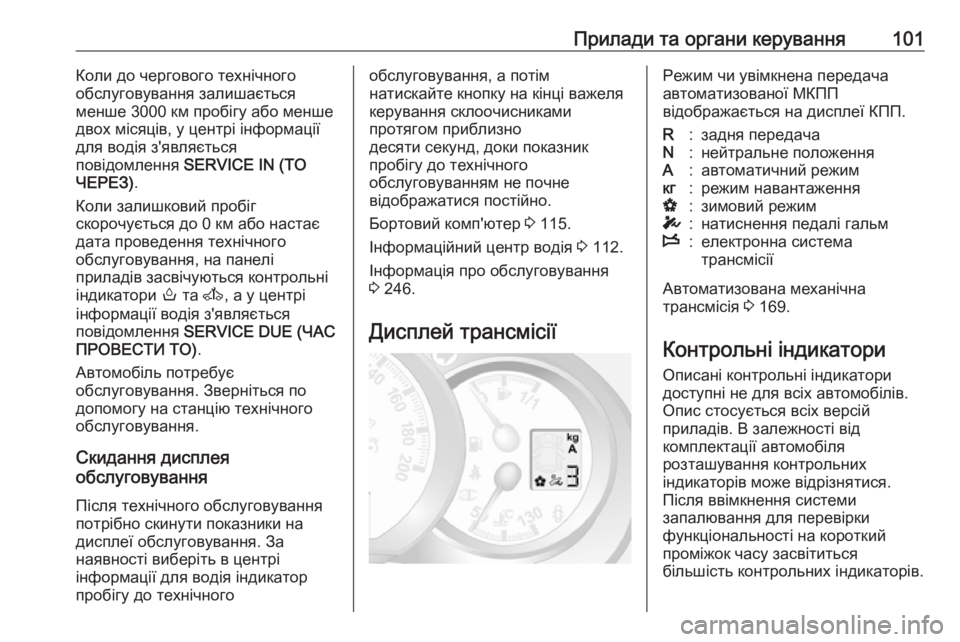

Прилади та органи керування101Коли до чергового технічного
обслуговування залишається
менше 3000 км пробігу або менше
двох місяців, у центрі інформації
для водія з'являється
повідомлення SERVICE IN (ТО
ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічного
обслуговування, на панелі
приладів засвічуються контрольні
індикатори o та A, а у центрі
інформації водія з'являється
повідомлення SERVICE DUE (ЧАС
ПРОВЕСТИ ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.
Скидання дисплея
обслуговування
Після технічного обслуговування
потрібно скинути показники на
дисплеї обслуговування. За
наявності виберіть в центрі
інформації для водія індикатор
пробігу до технічногообслуговування, а потім
натискайте кнопку на кінці важеля керування склоочисниками
протягом приблизно
десяти секунд, доки показник
пробігу до технічного
обслуговуванням не почне
відображатися постійно.
Бортовий комп'ютер 3 115.
Інформаційний центр водія 3 112.
Інформація про обслуговування
3 246.
Дисплей трансмісіїРежим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.R:задня передачаN:нейтральне положенняA:автоматичний режимкг:режим навантаженняV:зимовий режимT:натиснення педалі гальмW:електронна система
трансмісії
Автоматизована механічна
трансмісія 3 169.
Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.

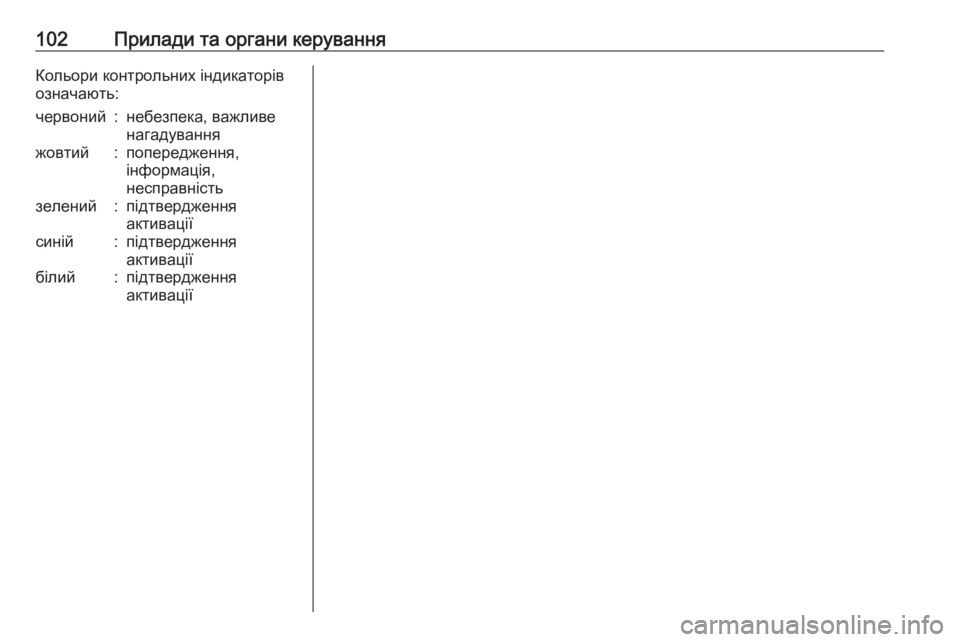

102Прилади та органи керуванняКольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації
