2017.5 OPEL INSIGNIA BREAK Uporabniški priročnik

Sedeži in varnostni sistemi63IL:ustrezen za posamezna varovala ISOFIX kategorije "posebno vozilo", "omejeno" ali "pol-univerzalno". VarovaloISOFIX mora biti odobreno za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni sedež)IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupiniX:uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu ni dovoljena1:sedež pomaknite naprej, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je
varnostni pas speljan naprej od zgornje sidrne točke2:nastavljalnik višine sedeža pomaknite navzgor, koliko je potrebno, in nastavite naklon naslonjala v ustrezen navpični položaj, da je varnostni pas tesno zategnjen v sponki3:sprednji sedež pomaknite naprej od otroškega varnostnega sedeža, koliko je potrebno4:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite
ISOFIX velikostni razredi in sedeži
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kgF- ISO/L1:levi, bočno usmerjen otroški varnostni sedež (prenosna košara)G - ISO/L2:desni, bočno usmerjen otroški varnostni sedež (prenosna košara)

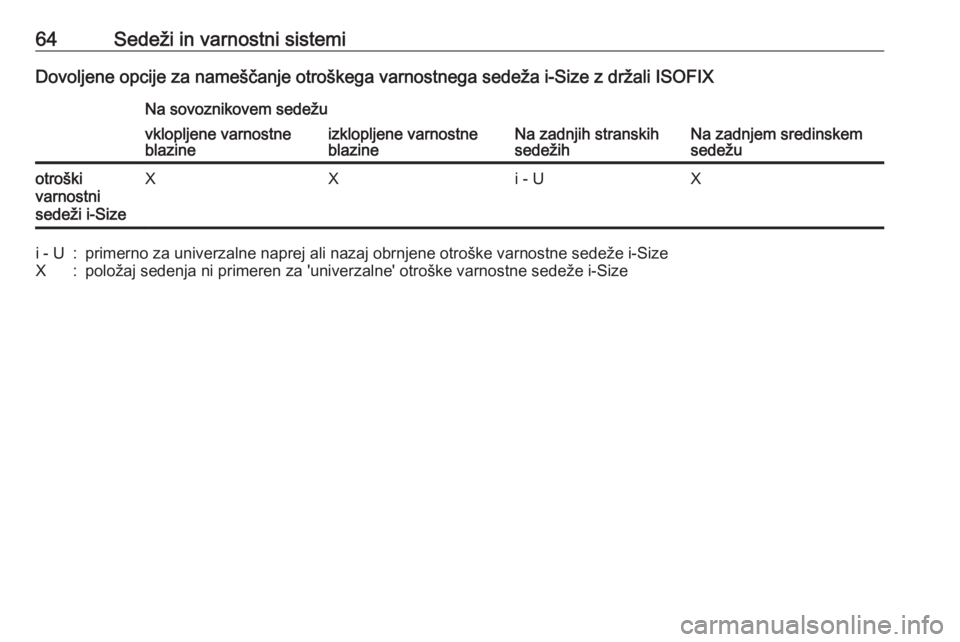

64Sedeži in varnostni sistemiDovoljene opcije za nameščanje otroškega varnostnega sedeža i-Size z držali ISOFIXNa sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem sredinskem
sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineotroški
varnostni
sedeži i-SizeXXi - UXi - U:primerno za univerzalne naprej ali nazaj obrnjene otroške varnostne sedeže i-SizeX:položaj sedenja ni primeren za 'univerzalne' otroške varnostne sedeže i-Size

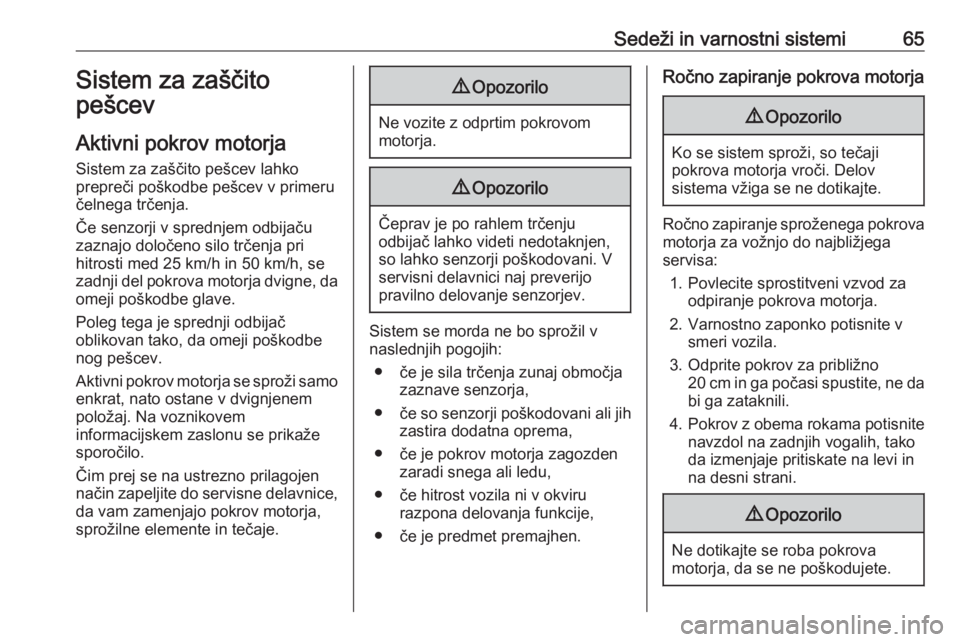

Sedeži in varnostni sistemi65Sistem za zaščito
pešcev
Aktivni pokrov motorja
Sistem za zaščito pešcev lahko
prepreči poškodbe pešcev v primeru
čelnega trčenja.
Če senzorji v sprednjem odbijaču
zaznajo določeno silo trčenja pri
hitrosti med 25 km/h in 50 km/h, se
zadnji del pokrova motorja dvigne, da
omeji poškodbe glave.
Poleg tega je sprednji odbijač
oblikovan tako, da omeji poškodbe
nog pešcev.
Aktivni pokrov motorja se sproži samo enkrat, nato ostane v dvignjenempoložaj. Na voznikovem
informacijskem zaslonu se prikaže
sporočilo.
Čim prej se na ustrezno prilagojen
način zapeljite do servisne delavnice, da vam zamenjajo pokrov motorja,
sprožilne elemente in tečaje.9 Opozorilo
Ne vozite z odprtim pokrovom
motorja.
9 Opozorilo
Čeprav je po rahlem trčenju
odbijač lahko videti nedotaknjen,
so lahko senzorji poškodovani. V
servisni delavnici naj preverijo
pravilno delovanje senzorjev.
Sistem se morda ne bo sprožil v
naslednjih pogojih:
● če je sila trčenja zunaj območja zaznave senzorja,
● če so senzorji poškodovani ali jih
zastira dodatna oprema,
● če je pokrov motorja zagozden zaradi snega ali ledu,
● če hitrost vozila ni v okviru razpona delovanja funkcije,
● če je predmet premajhen.
Ročno zapiranje pokrova motorja9 Opozorilo
Ko se sistem sproži, so tečaji
pokrova motorja vroči. Delov
sistema vžiga se ne dotikajte.
Ročno zapiranje sproženega pokrova
motorja za vožnjo do najbližjega
servisa:
1. Povlecite sprostitveni vzvod za odpiranje pokrova motorja.
2. Varnostno zaponko potisnite v smeri vozila.
3. Odprite pokrov za približno 20 cm in ga počasi spustite, ne da
bi ga zataknili.
4. Pokrov z obema rokama potisnite
navzdol na zadnjih vogalih, tako
da izmenjaje pritiskate na levi in
na desni strani.
9 Opozorilo
Ne dotikajte se roba pokrova
motorja, da se ne poškodujete.

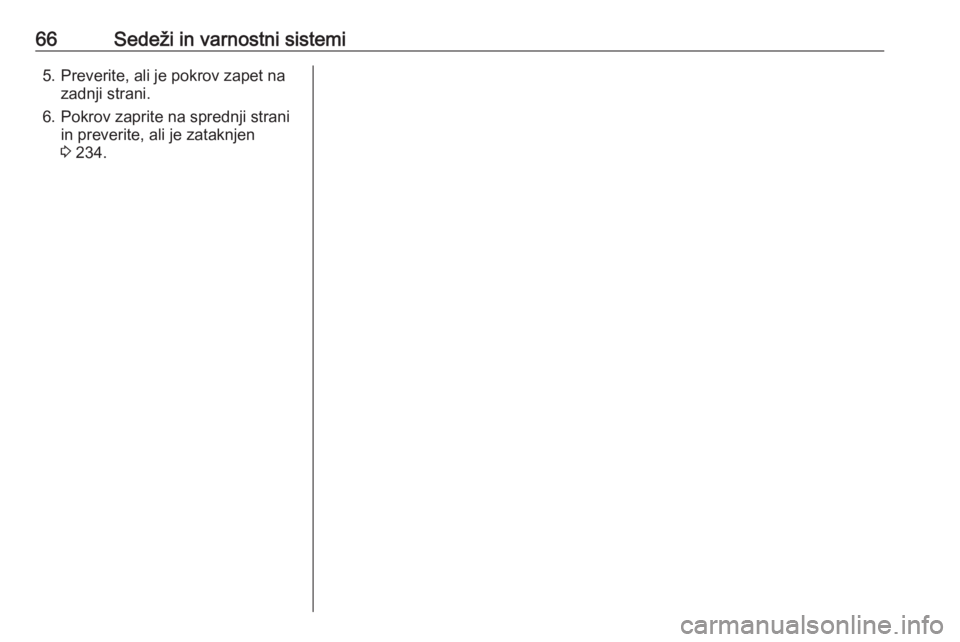

66Sedeži in varnostni sistemi5. Preverite, ali je pokrov zapet nazadnji strani.
6. Pokrov zaprite na sprednji strani in preverite, ali je zataknjen
3 234.

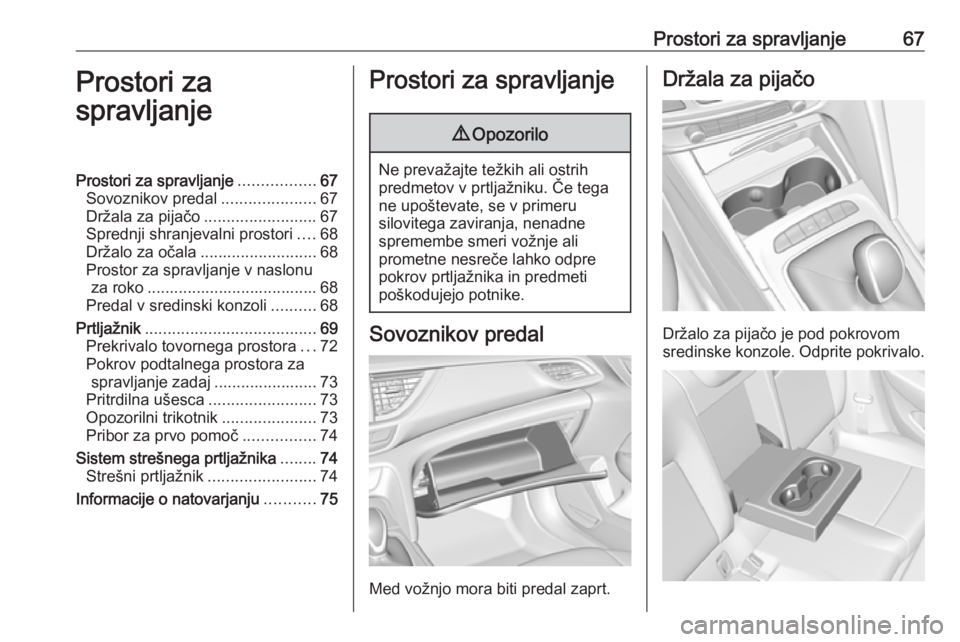

Prostori za spravljanje67Prostori za
spravljanjeProstori za spravljanje .................67
Sovoznikov predal .....................67
Držala za pijačo .........................67
Sprednji shranjevalni prostori ....68
Držalo za očala .......................... 68
Prostor za spravljanje v naslonu za roko ...................................... 68
Predal v sredinski konzoli ..........68
Prtljažnik ...................................... 69
Prekrivalo tovornega prostora ...72
Pokrov podtalnega prostora za spravljanje zadaj ....................... 73
Pritrdilna ušesca ........................73
Opozorilni trikotnik .....................73
Pribor za prvo pomoč ................74
Sistem strešnega prtljažnika ........74
Strešni prtljažnik ........................74
Informacije o natovarjanju ...........75Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držalo za pijačo je pod pokrovom
sredinske konzole. Odprite pokrivalo.

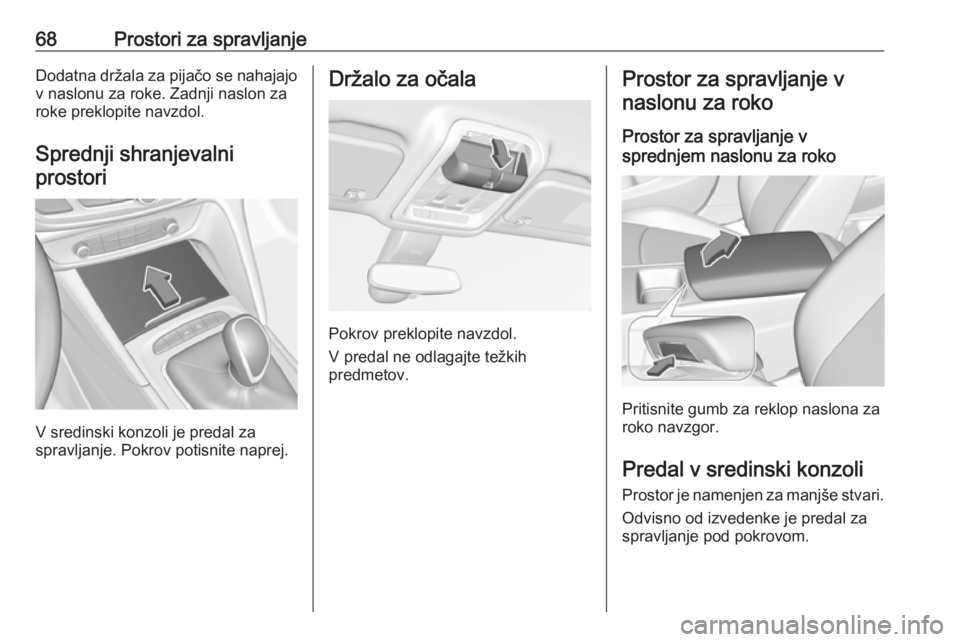

68Prostori za spravljanjeDodatna držala za pijačo se nahajajov naslonu za roke. Zadnji naslon za
roke preklopite navzdol.
Sprednji shranjevalniprostori
V sredinski konzoli je predal za
spravljanje. Pokrov potisnite naprej.
Držalo za očala
Pokrov preklopite navzdol.
V predal ne odlagajte težkih
predmetov.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje v
sprednjem naslonu za roko
Pritisnite gumb za reklop naslona za
roko navzgor.
Predal v sredinski konzoli Prostor je namenjen za manjše stvari. Odvisno od izvedenke je predal za
spravljanje pod pokrovom.

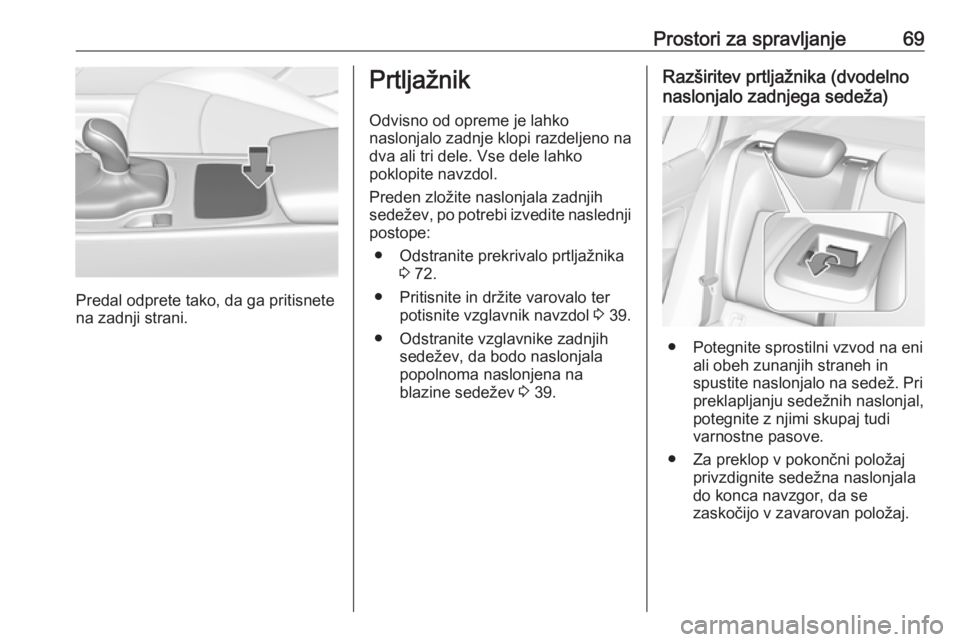

Prostori za spravljanje69
Predal odprete tako, da ga pritisnete
na zadnji strani.
Prtljažnik
Odvisno od opreme je lahko
naslonjalo zadnje klopi razdeljeno na
dva ali tri dele. Vse dele lahko
poklopite navzdol.
Preden zložite naslonjala zadnjih
sedežev, po potrebi izvedite naslednji
postope:
● Odstranite prekrivalo prtljažnika 3 72.
● Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 39.
● Odstranite vzglavnike zadnjih sedežev, da bodo naslonjalapopolnoma naslonjena na
blazine sedežev 3 39.Razširitev prtljažnika (dvodelno
naslonjalo zadnjega sedeža)
● Potegnite sprostilni vzvod na eni ali obeh zunanjih straneh in
spustite naslonjalo na sedež. Pri
preklapljanju sedežnih naslonjal,
potegnite z njimi skupaj tudi
varnostne pasove.
● Za preklop v pokončni položaj privzdignite sedežna naslonjala
do konca navzgor, da se
zaskočijo v zavarovan položaj.

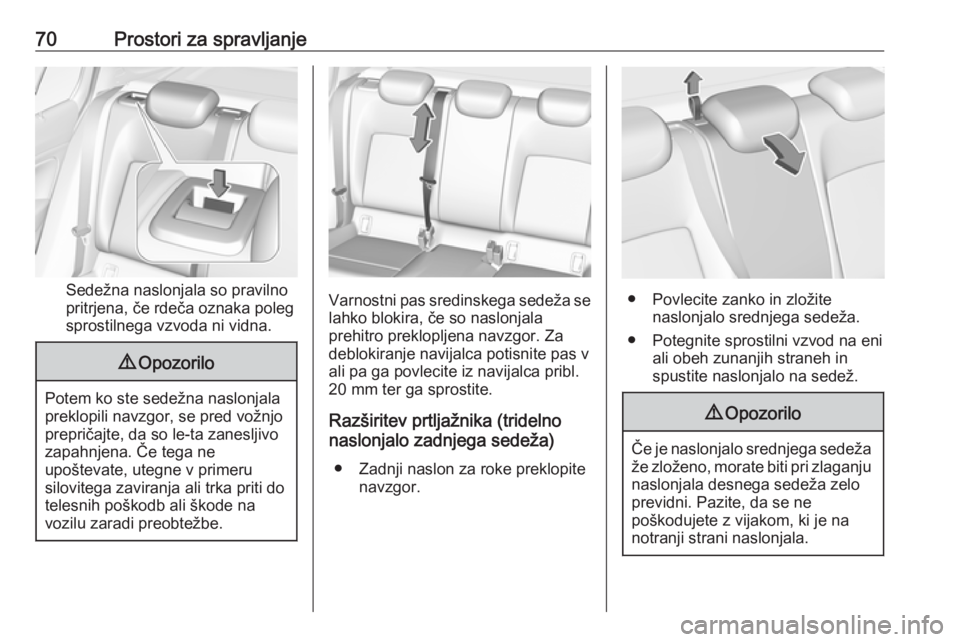

70Prostori za spravljanje
Sedežna naslonjala so pravilno
pritrjena, če rdeča oznaka poleg
sprostilnega vzvoda ni vidna.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Razširitev prtljažnika (tridelno
naslonjalo zadnjega sedeža)
● Zadnji naslon za roke preklopite navzgor.● Povlecite zanko in zložitenaslonjalo srednjega sedeža.
● Potegnite sprostilni vzvod na eni ali obeh zunanjih straneh in
spustite naslonjalo na sedež.
9 Opozorilo
Če je naslonjalo srednjega sedeža
že zloženo, morate biti pri zlaganju naslonjala desnega sedeža zelo
previdni. Pazite, da se ne
poškodujete z vijakom, ki je na
notranji strani naslonjala.
