2017.5 OPEL INSIGNIA BREAK Uporabniški priročnik

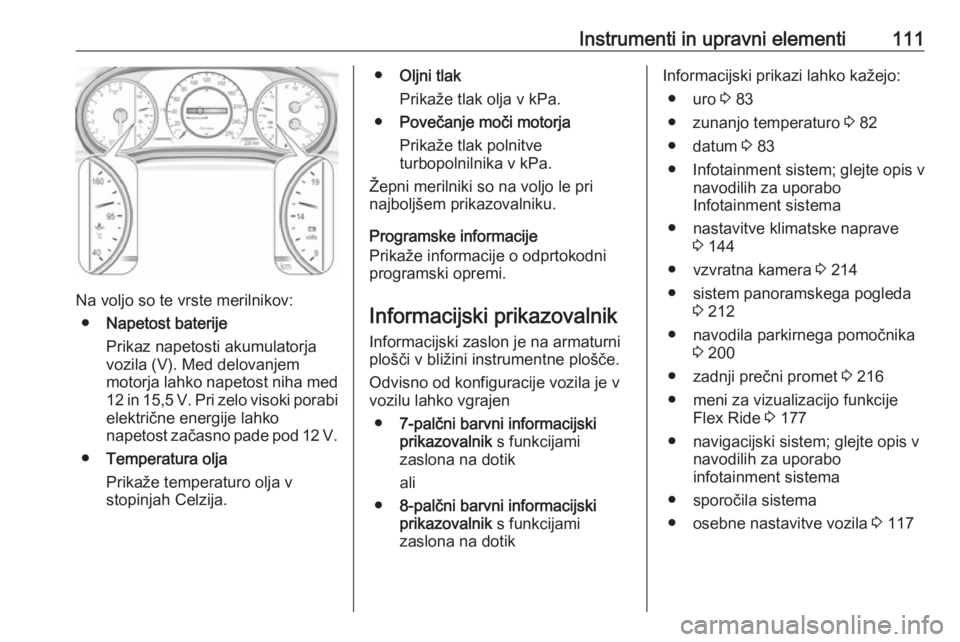

Instrumenti in upravni elementi111
Na voljo so te vrste merilnikov:● Napetost baterije
Prikaz napetosti akumulatorja
vozila (V). Med delovanjem
motorja lahko napetost niha med
12 in 15,5 V. Pri zelo visoki porabi električne energije lahko
napetost začasno pade pod 12 V.
● Temperatura olja
Prikaže temperaturo olja v
stopinjah Celzija.
● Oljni tlak
Prikaže tlak olja v kPa.
● Povečanje moči motorja
Prikaže tlak polnitve
turbopolnilnika v kPa.
Žepni merilniki so na voljo le pri
najboljšem prikazovalniku.
Programske informacije
Prikaže informacije o odprtokodni
programski opremi.
Informacijski prikazovalnik Informacijski zaslon je na armaturni
plošči v bližini instrumentne plošče.
Odvisno od konfiguracije vozila je v
vozilu lahko vgrajen
● 7-palčni barvni informacijski
prikazovalnik s funkcijami
zaslona na dotik
ali
● 8-palčni barvni informacijski
prikazovalnik s funkcijami
zaslona na dotikInformacijski prikazi lahko kažejo:
● uro 3 83
● zunanjo temperaturo 3 82
● datum 3 83
● Infotainment sistem; glejte opis v
navodilih za uporabo
Infotainment sistema
● nastavitve klimatske naprave 3 144
● vzvratna kamera 3 214
● sistem panoramskega pogleda 3 212
● navodila parkirnega pomočnika 3 200
● zadnji prečni promet 3 216
● meni za vizualizacijo funkcije Flex Ride 3 177
● navigacijski sistem; glejte opis v navodilih za uporabo
infotainment sistema
● sporočila sistema
● osebne nastavitve vozila 3 117

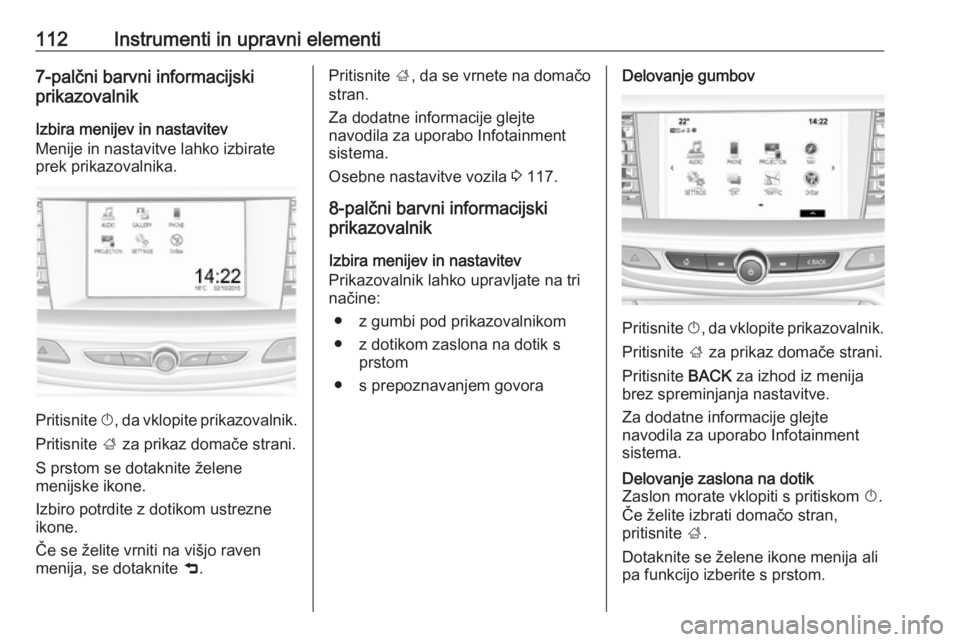

112Instrumenti in upravni elementi7-palčni barvni informacijski
prikazovalnik
Izbira menijev in nastavitevMenije in nastavitve lahko izbirate
prek prikazovalnika.
Pritisnite X, da vklopite prikazovalnik.
Pritisnite ; za prikaz domače strani.
S prstom se dotaknite želene
menijske ikone.
Izbiro potrdite z dotikom ustrezne
ikone.
Če se želite vrniti na višjo raven
menija, se dotaknite 9.
Pritisnite ;, da se vrnete na domačo
stran.
Za dodatne informacije glejte
navodila za uporabo Infotainment
sistema.
Osebne nastavitve vozila 3 117.
8-palčni barvni informacijski
prikazovalnik
Izbira menijev in nastavitev
Prikazovalnik lahko upravljate na tri
načine:
● z gumbi pod prikazovalnikom
● z dotikom zaslona na dotik s prstom
● s prepoznavanjem govoraDelovanje gumbov
Pritisnite X, da vklopite prikazovalnik.
Pritisnite ; za prikaz domače strani.
Pritisnite BACK za izhod iz menija
brez spreminjanja nastavitve.
Za dodatne informacije glejte
navodila za uporabo Infotainment sistema.
Delovanje zaslona na dotik
Zaslon morate vklopiti s pritiskom X.
Če želite izbrati domačo stran,
pritisnite ;.
Dotaknite se želene ikone menija ali
pa funkcijo izberite s prstom.

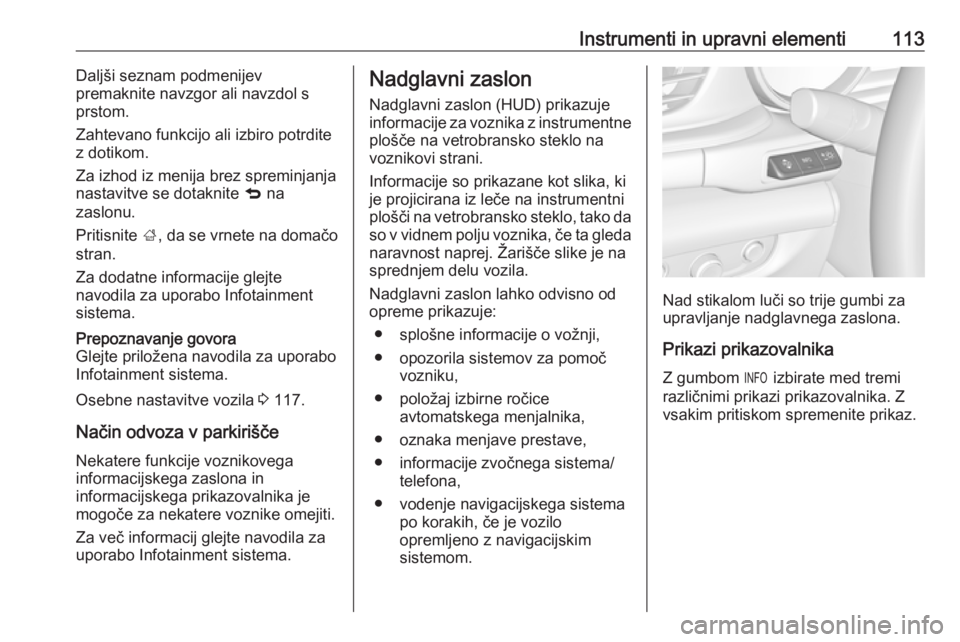

Instrumenti in upravni elementi113Daljši seznam podmenijev
premaknite navzgor ali navzdol s
prstom.
Zahtevano funkcijo ali izbiro potrdite
z dotikom.
Za izhod iz menija brez spreminjanja
nastavitve se dotaknite q na
zaslonu.
Pritisnite ;, da se vrnete na domačo
stran.
Za dodatne informacije glejte
navodila za uporabo Infotainment
sistema.Prepoznavanje govora
Glejte priložena navodila za uporabo
Infotainment sistema.
Osebne nastavitve vozila 3 117.
Način odvoza v parkirišče Nekatere funkcije voznikovega
informacijskega zaslona in
informacijskega prikazovalnika je
mogoče za nekatere voznike omejiti.
Za več informacij glejte navodila za
uporabo Infotainment sistema.
Nadglavni zaslon
Nadglavni zaslon (HUD) prikazuje
informacije za voznika z instrumentne
plošče na vetrobransko steklo na
voznikovi strani.
Informacije so prikazane kot slika, ki
je projicirana iz leče na instrumentni
plošči na vetrobransko steklo, tako da so v vidnem polju voznika, če ta gledanaravnost naprej. Žarišče slike je na
sprednjem delu vozila.
Nadglavni zaslon lahko odvisno od
opreme prikazuje:
● splošne informacije o vožnji,● opozorila sistemov za pomoč vozniku,
● položaj izbirne ročice avtomatskega menjalnika,
● oznaka menjave prestave,
● informacije zvočnega sistema/ telefona,
● vodenje navigacijskega sistema po korakih, če je vozilo
opremljeno z navigacijskim
sistemom.
Nad stikalom luči so trije gumbi za upravljanje nadglavnega zaslona.
Prikazi prikazovalnika Z gumbom / izbirate med tremi
različnimi prikazi prikazovalnika. Z
vsakim pritiskom spremenite prikaz.

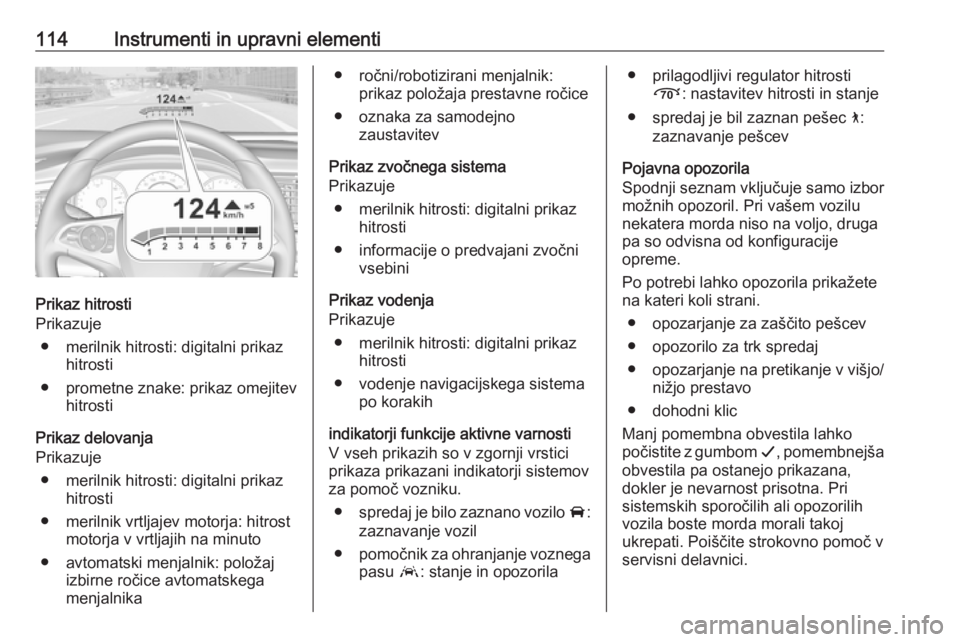

114Instrumenti in upravni elementi
Prikaz hitrosti
Prikazuje
● merilnik hitrosti: digitalni prikaz hitrosti
● prometne znake: prikaz omejitev hitrosti
Prikaz delovanja
Prikazuje
● merilnik hitrosti: digitalni prikaz hitrosti
● merilnik vrtljajev motorja: hitrost motorja v vrtljajih na minuto
● avtomatski menjalnik: položaj izbirne ročice avtomatskega
menjalnika
● ročni/robotizirani menjalnik: prikaz položaja prestavne ročice
● oznaka za samodejno zaustavitev
Prikaz zvočnega sistema
Prikazuje
● merilnik hitrosti: digitalni prikaz hitrosti
● informacije o predvajani zvočni vsebini
Prikaz vodenja
Prikazuje
● merilnik hitrosti: digitalni prikaz hitrosti
● vodenje navigacijskega sistema po korakih
indikatorji funkcije aktivne varnosti V vseh prikazih so v zgornji vrstici
prikaza prikazani indikatorji sistemov
za pomoč vozniku.
● spredaj je bilo zaznano vozilo A:
zaznavanje vozil
● pomočnik za ohranjanje voznega
pasu a: stanje in opozorila● prilagodljivi regulator hitrosti
Õ : nastavitev hitrosti in stanje
● spredaj je bil zaznan pešec 7:
zaznavanje pešcev
Pojavna opozorila
Spodnji seznam vključuje samo izbor
možnih opozoril. Pri vašem vozilu
nekatera morda niso na voljo, druga
pa so odvisna od konfiguracije
opreme.
Po potrebi lahko opozorila prikažete
na kateri koli strani.
● opozarjanje za zaščito pešcev
● opozorilo za trk spredaj
● opozarjanje na pretikanje v višjo/
nižjo prestavo
● dohodni klic
Manj pomembna obvestila lahko
počistite z gumbom G, pomembnejša
obvestila pa ostanejo prikazana,
dokler je nevarnost prisotna. Pri
sistemskih sporočilih ali opozorilih
vozila boste morda morali takoj
ukrepati. Poiščite strokovno pomoč v
servisni delavnici.

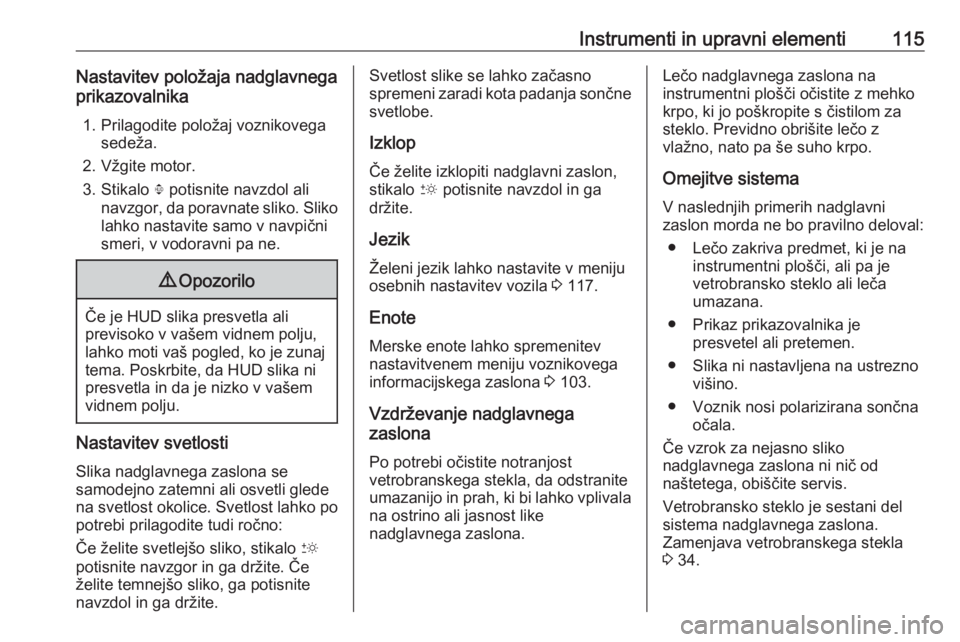

Instrumenti in upravni elementi115Nastavitev položaja nadglavnegaprikazovalnika
1. Prilagodite položaj voznikovega sedeža.
2. Vžgite motor.
3. Stikalo . potisnite navzdol ali
navzgor, da poravnate sliko. Sliko lahko nastavite samo v navpični
smeri, v vodoravni pa ne.9 Opozorilo
Če je HUD slika presvetla ali
previsoko v vašem vidnem polju,
lahko moti vaš pogled, ko je zunaj tema. Poskrbite, da HUD slika ni
presvetla in da je nizko v vašem
vidnem polju.
Nastavitev svetlosti
Slika nadglavnega zaslona se
samodejno zatemni ali osvetli glede
na svetlost okolice. Svetlost lahko po
potrebi prilagodite tudi ročno:
Če želite svetlejšo sliko, stikalo &
potisnite navzgor in ga držite. Če želite temnejšo sliko, ga potisnite
navzdol in ga držite.
Svetlost slike se lahko začasno
spremeni zaradi kota padanja sončne svetlobe.
Izklop Če želite izklopiti nadglavni zaslon,
stikalo & potisnite navzdol in ga
držite.
Jezik Želeni jezik lahko nastavite v meniju
osebnih nastavitev vozila 3 117.
Enote Merske enote lahko spremenitev
nastavitvenem meniju voznikovega
informacijskega zaslona 3 103.
Vzdrževanje nadglavnega
zaslona
Po potrebi očistite notranjost
vetrobranskega stekla, da odstranite
umazanijo in prah, ki bi lahko vplivala na ostrino ali jasnost like
nadglavnega zaslona.Lečo nadglavnega zaslona na
instrumentni plošči očistite z mehko
krpo, ki jo poškropite s čistilom za
steklo. Previdno obrišite lečo z
vlažno, nato pa še suho krpo.
Omejitve sistema
V naslednjih primerih nadglavni
zaslon morda ne bo pravilno deloval:
● Lečo zakriva predmet, ki je na instrumentni plošči, ali pa je
vetrobransko steklo ali leča
umazana.
● Prikaz prikazovalnika je presvetel ali pretemen.
● Slika ni nastavljena na ustrezno višino.
● Voznik nosi polarizirana sončna očala.
Če vzrok za nejasno sliko
nadglavnega zaslona ni nič od
naštetega, obiščite servis.
Vetrobransko steklo je sestani del
sistema nadglavnega zaslona.
Zamenjava vetrobranskega stekla
3 34.

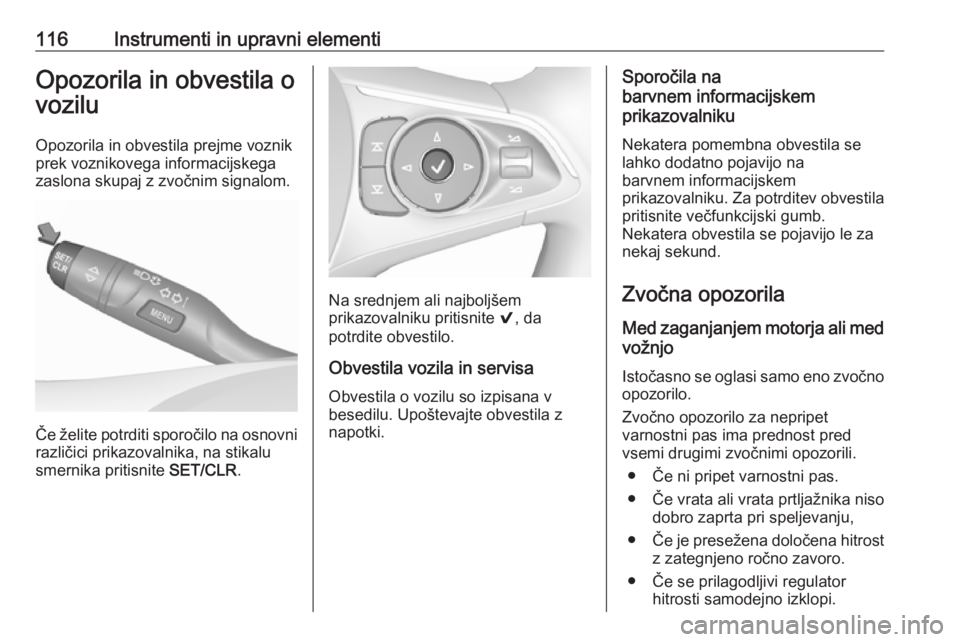

116Instrumenti in upravni elementiOpozorila in obvestila ovozilu
Opozorila in obvestila prejme voznik prek voznikovega informacijskega
zaslona skupaj z zvočnim signalom.
Če želite potrditi sporočilo na osnovni različici prikazovalnika, na stikalu
smernika pritisnite SET/CLR.
Na srednjem ali najboljšem
prikazovalniku pritisnite 9, da
potrdite obvestilo.
Obvestila vozila in servisa Obvestila o vozilu so izpisana v
besedilu. Upoštevajte obvestila z
napotki.
Sporočila na
barvnem informacijskem
prikazovalniku
Nekatera pomembna obvestila se
lahko dodatno pojavijo na
barvnem informacijskem
prikazovalniku . Za potrditev obvestila
pritisnite večfunkcijski gumb.
Nekatera obvestila se pojavijo le za
nekaj sekund.
Zvočna opozorila
Med zaganjanjem motorja ali med vožnjo
Istočasno se oglasi samo eno zvočno
opozorilo.
Zvočno opozorilo za nepripet
varnostni pas ima prednost pred
vsemi drugimi zvočnimi opozorili.
● Če ni pripet varnostni pas.
● Če vrata ali vrata prtljažnika niso dobro zaprta pri speljevanju,
● Če je presežena določena hitrost
z zategnjeno ročno zavoro.
● Če se prilagodljivi regulator hitrosti samodejno izklopi.

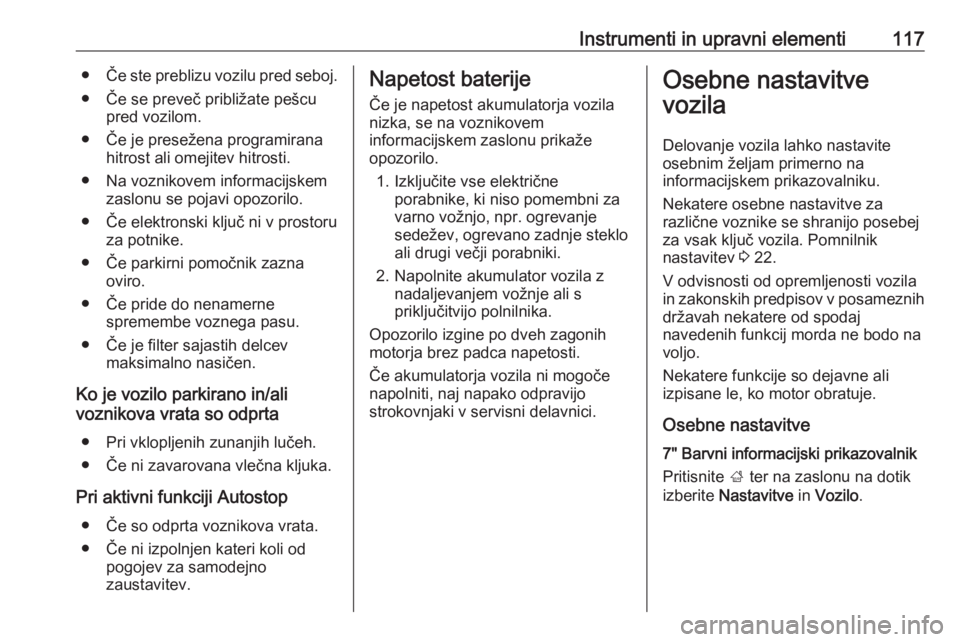

Instrumenti in upravni elementi117●Če ste preblizu vozilu pred seboj.
● Če se preveč približate pešcu pred vozilom.
● Če je presežena programirana hitrost ali omejitev hitrosti.
● Na voznikovem informacijskem zaslonu se pojavi opozorilo.
● Če elektronski ključ ni v prostoru za potnike.
● Če parkirni pomočnik zazna oviro.
● Če pride do nenamerne spremembe voznega pasu.
● Če je filter sajastih delcev maksimalno nasičen.
Ko je vozilo parkirano in/ali
voznikova vrata so odprta
● Pri vklopljenih zunanjih lučeh.
● Če ni zavarovana vlečna kljuka.
Pri aktivni funkciji Autostop ● Če so odprta voznikova vrata.
● Če ni izpolnjen kateri koli od pogojev za samodejno
zaustavitev.Napetost baterije
Če je napetost akumulatorja vozila
nizka, se na voznikovem
informacijskem zaslonu prikaže
opozorilo.
1. Izključite vse električne porabnike, ki niso pomembni za
varno vožnjo, npr. ogrevanje
sedežev, ogrevano zadnje steklo
ali drugi večji porabniki.
2. Napolnite akumulator vozila z nadaljevanjem vožnje ali s
priključitvijo polnilnika.
Opozorilo izgine po dveh zagonih
motorja brez padca napetosti.
Če akumulatorja vozila ni mogoče
napolniti, naj napako odpravijo
strokovnjaki v servisni delavnici.Osebne nastavitve
vozila
Delovanje vozila lahko nastavite
osebnim željam primerno na
informacijskem prikazovalniku.
Nekatere osebne nastavitve za
različne voznike se shranijo posebej
za vsak ključ vozila. Pomnilnik
nastavitev 3 22.
V odvisnosti od opremljenosti vozila
in zakonskih predpisov v posameznih
državah nekatere od spodaj
navedenih funkcij morda ne bodo na
voljo.
Nekatere funkcije so dejavne ali
izpisane le, ko motor obratuje.
Osebne nastavitve 7" Barvni informacijski prikazovalnik
Pritisnite ; ter na zaslonu na dotik
izberite Nastavitve in Vozilo .

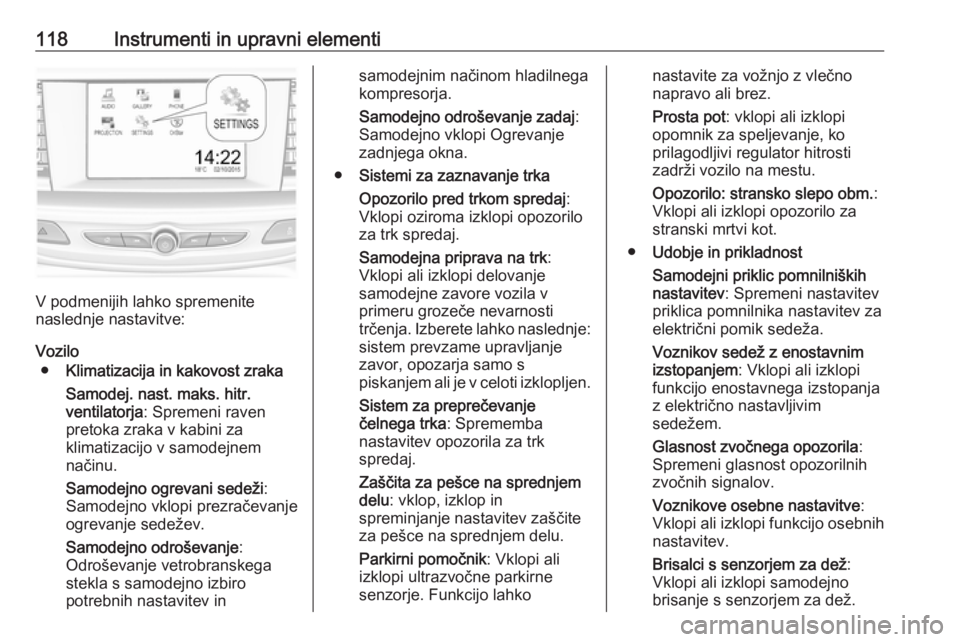

118Instrumenti in upravni elementi
V podmenijih lahko spremenite
naslednje nastavitve:
Vozilo ● Klimatizacija in kakovost zraka
Samodej. nast. maks. hitr.
ventilatorja : Spremeni raven
pretoka zraka v kabini za
klimatizacijo v samodejnem
načinu.
Samodejno ogrevani sedeži :
Samodejno vklopi prezračevanje
ogrevanje sedežev.
Samodejno odroševanje :
Odroševanje vetrobranskega
stekla s samodejno izbiro
potrebnih nastavitev in
samodejnim načinom hladilnega
kompresorja.
Samodejno odroševanje zadaj :
Samodejno vklopi Ogrevanje
zadnjega okna.
● Sistemi za zaznavanje trka
Opozorilo pred trkom spredaj :
Vklopi oziroma izklopi opozorilo
za trk spredaj.
Samodejna priprava na trk :
Vklopi ali izklopi delovanje
samodejne zavore vozila v
primeru grozeče nevarnosti
trčenja. Izberete lahko naslednje:
sistem prevzame upravljanje
zavor, opozarja samo s
piskanjem ali je v celoti izklopljen.
Sistem za preprečevanje
čelnega trka : Sprememba
nastavitev opozorila za trk
spredaj.
Zaščita za pešce na sprednjem
delu : vklop, izklop in
spreminjanje nastavitev zaščite
za pešce na sprednjem delu.
Parkirni pomočnik : Vklopi ali
izklopi ultrazvočne parkirne
senzorje. Funkcijo lahkonastavite za vožnjo z vlečno
napravo ali brez.
Prosta pot : vklopi ali izklopi
opomnik za speljevanje, ko
prilagodljivi regulator hitrosti
zadrži vozilo na mestu.
Opozorilo: stransko slepo obm. :
Vklopi ali izklopi opozorilo za
stranski mrtvi kot.
● Udobje in prikladnost
Samodejni priklic pomnilniških
nastavitev : Spremeni nastavitev
priklica pomnilnika nastavitev za
električni pomik sedeža.
Voznikov sedež z enostavnim
izstopanjem : Vklopi ali izklopi
funkcijo enostavnega izstopanja
z električno nastavljivim
sedežem.
Glasnost zvočnega opozorila :
Spremeni glasnost opozorilnih
zvočnih signalov.
Voznikove osebne nastavitve :
Vklopi ali izklopi funkcijo osebnih
nastavitev.
Brisalci s senzorjem za dež :
Vklopi ali izklopi samodejno
brisanje s senzorjem za dež.
