2017.5 OPEL INSIGNIA BREAK Uporabniški priročnik

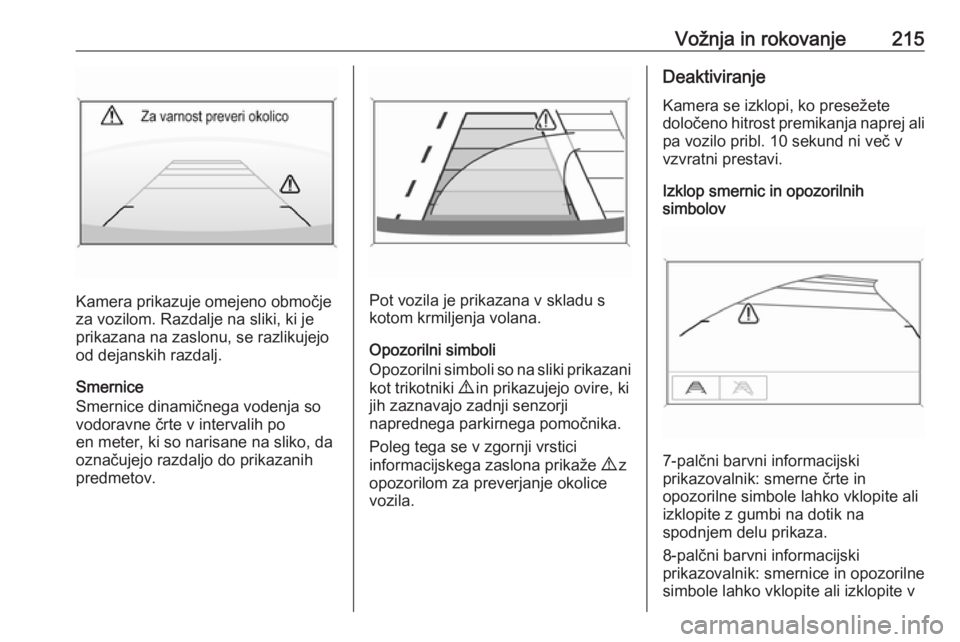

Vožnja in rokovanje215
Kamera prikazuje omejeno območje
za vozilom. Razdalje na sliki, ki je prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
en meter, ki so narisane na sliko, da
označujejo razdaljo do prikazanih
predmetov.Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji
naprednega parkirnega pomočnika.
Poleg tega se v zgornji vrstici
informacijskega zaslona prikaže 9 z
opozorilom za preverjanje okolice vozila.
Deaktiviranje
Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.
Izklop smernic in opozorilnih
simbolov
7-palčni barvni informacijski
prikazovalnik: smerne črte in
opozorilne simbole lahko vklopite ali
izklopite z gumbi na dotik na
spodnjem delu prikaza.
8-palčni barvni informacijski
prikazovalnik: smernice in opozorilne
simbole lahko vklopite ali izklopite v

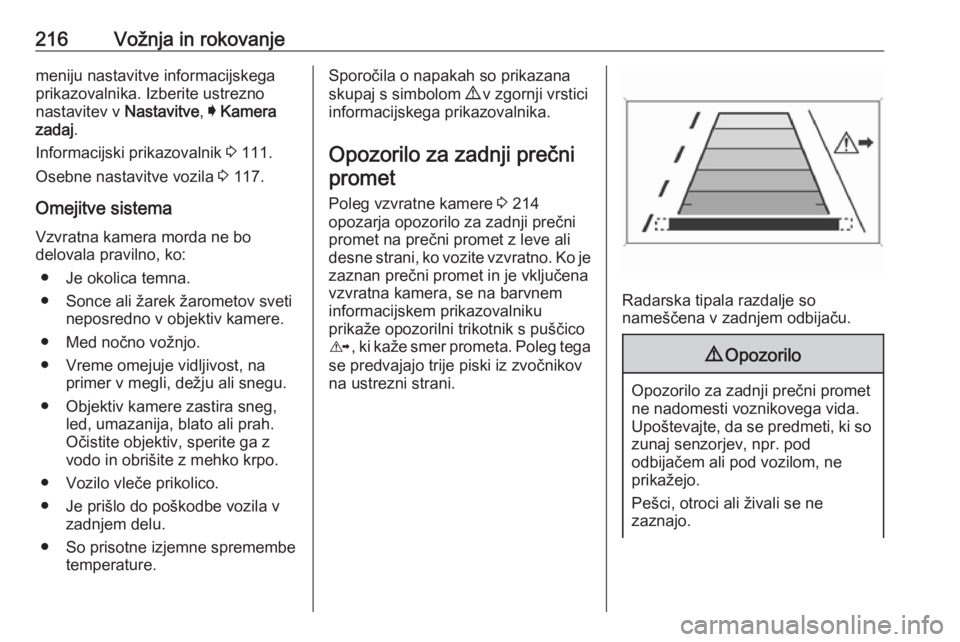

216Vožnja in rokovanjemeniju nastavitve informacijskega
prikazovalnika. Izberite ustrezno
nastavitev v Nastavitve, I Kamera
zadaj .
Informacijski prikazovalnik 3 111.
Osebne nastavitve vozila 3 117.
Omejitve sistema
Vzvratna kamera morda ne bo
delovala pravilno, ko:
● Je okolica temna.
● Sonce ali žarek žarometov sveti neposredno v objektiv kamere.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.
● Objektiv kamere zastira sneg, led, umazanija, blato ali prah.
Očistite objektiv, sperite ga z
vodo in obrišite z mehko krpo.
● Vozilo vleče prikolico.
● Je prišlo do poškodbe vozila v zadnjem delu.
● So prisotne izjemne spremembe temperature.Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Opozorilo za zadnji prečni promet
Poleg vzvratne kamere 3 214
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je zaznan prečni promet in je vključena
vzvratna kamera, se na barvnem
informacijskem prikazovalniku
prikaže opozorilni trikotnik s puščico
K , ki kaže smer prometa. Poleg tega
se predvajajo trije piski iz zvočnikov
na ustrezni strani.
Radarska tipala razdalje so
nameščena v zadnjem odbijaču.
9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, npr. pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.

Vožnja in rokovanje217Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 metrov pod kotom 90° levo in
desno za vozilom. Opozorilo za zadnji
prečni promet je aktivno do hitrosti 10
km/h in opozarja na prečni promet, ki se giblje s hitrostjo od 0 do 36 km/h.
Deaktiviranje Opozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni
izbrana vzvratna prestava.
Vklop ali izklop opozarjanja na zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila
na informacijskem prikazovalniku.
Osebne nastavitve vozila 3 117.
Informacijski prikazovalnik 3 111.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.Omejitve sistema
Sistem morda ne bo deloval pravilno,
če:
● Senzor zakriva led, sneg, blato, nalepka, magnet, kovinska
ploščica ali podoben predmet.
● Vožnja v močnem neurju.
● Vozilo je bilo udeleženo v prometni nesreči in je okolica
senzorja poškodovana ali pa ni
bila pravilno popravljena.
● So prisotne izjemne spremembe temperature.
● Vozilo vleče prikolico.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Prometni pomočnik
Funkcionalnost Prometni pomočnik zaznava
določene prometne znake prek
sprednje kamere in jih prikaže na
voznikovem informacijskem zaslonu.

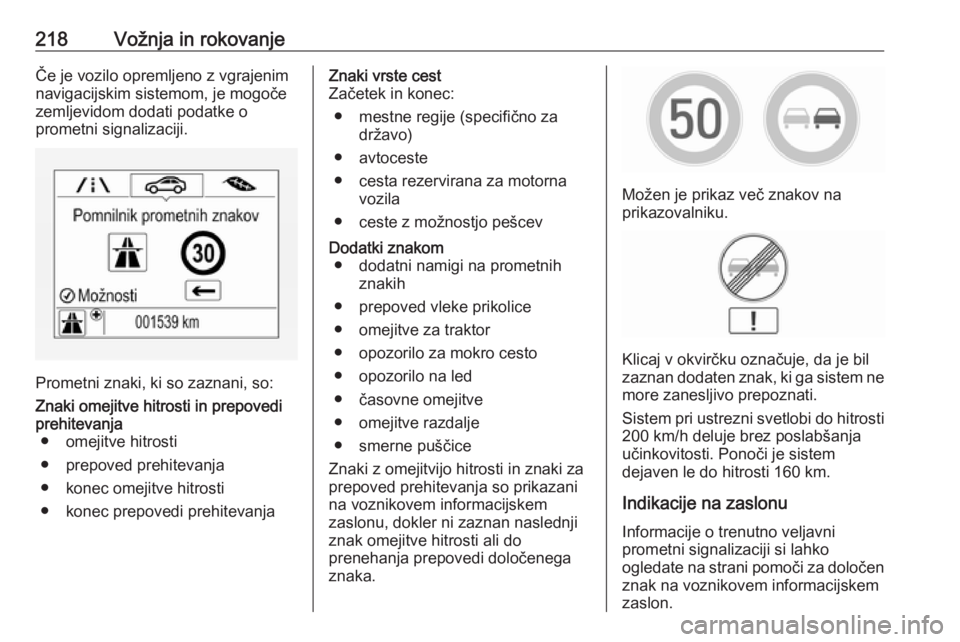

218Vožnja in rokovanjeČe je vozilo opremljeno z vgrajenim
navigacijskim sistemom, je mogoče
zemljevidom dodati podatke o
prometni signalizaciji.
Prometni znaki, ki so zaznani, so:
Znaki omejitve hitrosti in prepovedi
prehitevanja ● omejitve hitrosti
● prepoved prehitevanja
● konec omejitve hitrosti
● konec prepovedi prehitevanjaZnaki vrste cest
Začetek in konec:
● mestne regije (specifično za državo)
● avtoceste
● cesta rezervirana za motorna vozila
● ceste z možnostjo pešcevDodatki znakom ● dodatni namigi na prometnih znakih
● prepoved vleke prikolice
● omejitve za traktor
● opozorilo za mokro cesto
● opozorilo na led
● časovne omejitve
● omejitve razdalje
● smerne puščice
Znaki z omejitvijo hitrosti in znaki za
prepoved prehitevanja so prikazani na voznikovem informacijskem
zaslonu, dokler ni zaznan naslednji
znak omejitve hitrosti ali do
prenehanja prepovedi določenega
znaka.
Možen je prikaz več znakov na
prikazovalniku.
Klicaj v okvirčku označuje, da je bil
zaznan dodaten znak, ki ga sistem ne more zanesljivo prepoznati.
Sistem pri ustrezni svetlobi do hitrosti
200 km/h deluje brez poslabšanja
učinkovitosti. Ponoči je sistem
dejaven le do hitrosti 160 km.
Indikacije na zaslonu
Informacije o trenutno veljavni
prometni signalizaciji si lahko
ogledate na strani pomoči za določen znak na voznikovem informacijskem
zaslon.

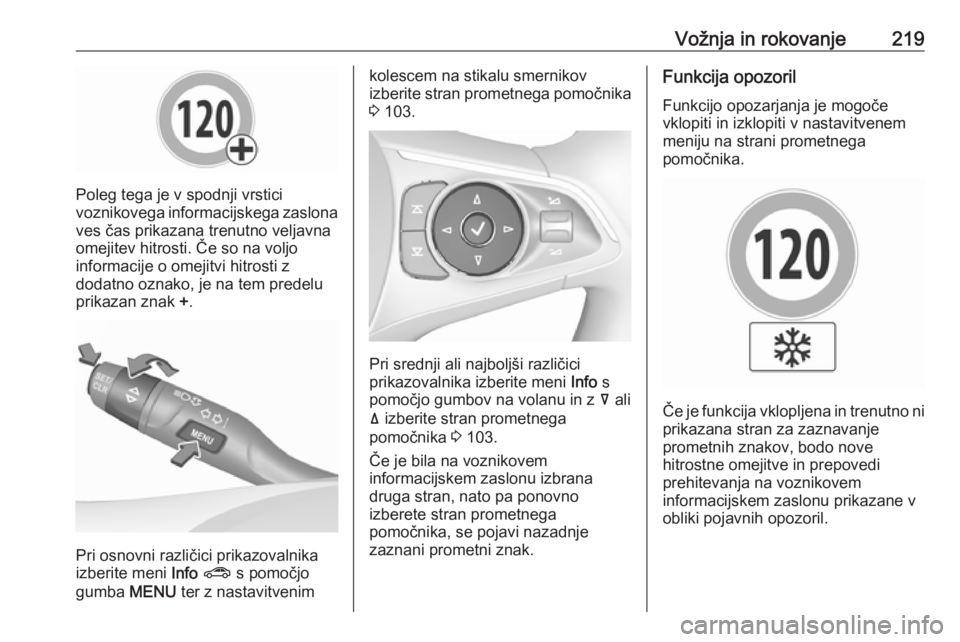

Vožnja in rokovanje219
Poleg tega je v spodnji vrstici
voznikovega informacijskega zaslona ves čas prikazana trenutno veljavna
omejitev hitrosti. Če so na voljo
informacije o omejitvi hitrosti z
dodatno oznako, je na tem predelu
prikazan znak +.
Pri osnovni različici prikazovalnika
izberite meni Info ? s pomočjo
gumba MENU ter z nastavitvenim
kolescem na stikalu smernikov
izberite stran prometnega pomočnika
3 103.
Pri srednji ali najboljši različici
prikazovalnika izberite meni Info s
pomočjo gumbov na volanu in z å ali
ä izberite stran prometnega
pomočnika 3 103.
Če je bila na voznikovem
informacijskem zaslonu izbrana
druga stran, nato pa ponovno
izberete stran prometnega
pomočnika, se pojavi nazadnje
zaznani prometni znak.
Funkcija opozoril
Funkcijo opozarjanja je mogoče
vklopiti in izklopiti v nastavitvenem
meniju na strani prometnega
pomočnika.
Če je funkcija vklopljena in trenutno ni prikazana stran za zaznavanje
prometnih znakov, bodo nove
hitrostne omejitve in prepovedi
prehitevanja na voznikovem
informacijskem zaslonu prikazane v
obliki pojavnih opozoril.

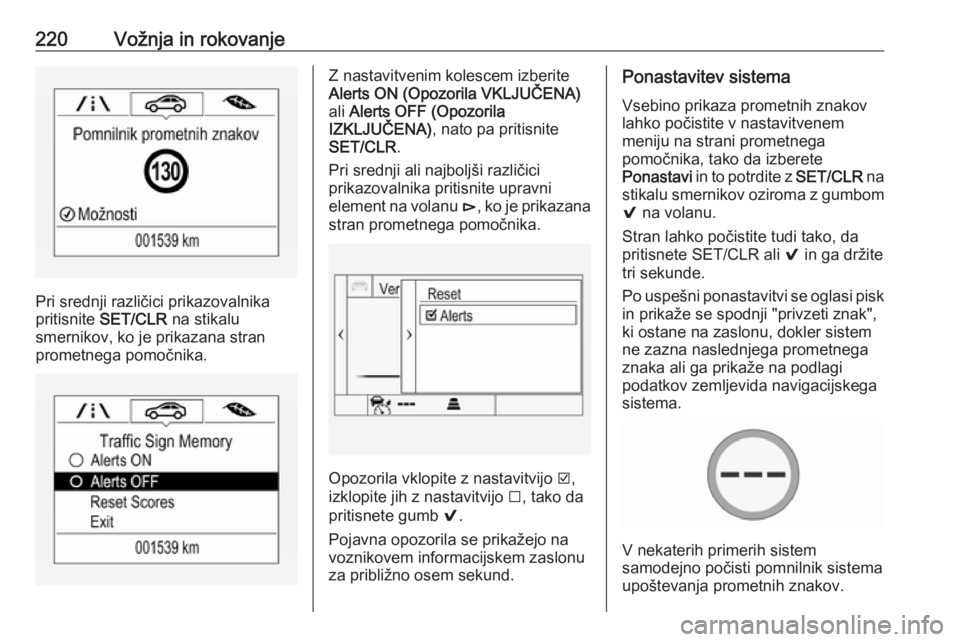

220Vožnja in rokovanje
Pri srednji različici prikazovalnika
pritisnite SET/CLR na stikalu
smernikov, ko je prikazana stran prometnega pomočnika.
Z nastavitvenim kolescem izberite
Alerts ON (Opozorila VKLJUČENA)
ali Alerts OFF (Opozorila
IZKLJUČENA) , nato pa pritisnite
SET/CLR .
Pri srednji ali najboljši različici
prikazovalnika pritisnite upravni
element na volanu é, ko je prikazana
stran prometnega pomočnika.
Opozorila vklopite z nastavitvijo J,
izklopite jih z nastavitvijo I, tako da
pritisnete gumb 9.
Pojavna opozorila se prikažejo na
voznikovem informacijskem zaslonu
za približno osem sekund.
Ponastavitev sistema
Vsebino prikaza prometnih znakov
lahko počistite v nastavitvenem
meniju na strani prometnega
pomočnika, tako da izberete
Ponastavi in to potrdite z SET/CLR na
stikalu smernikov oziroma z gumbom 9 na volanu.
Stran lahko počistite tudi tako, da pritisnete SET/CLR ali 9 in ga držite
tri sekunde.
Po uspešni ponastavitvi se oglasi pisk
in prikaže se spodnji "privzeti znak",
ki ostane na zaslonu, dokler sistem
ne zazna naslednjega prometnega
znaka ali ga prikaže na podlagi
podatkov zemljevida navigacijskega
sistema.
V nekaterih primerih sistem
samodejno počisti pomnilnik sistema
upoštevanja prometnih znakov.

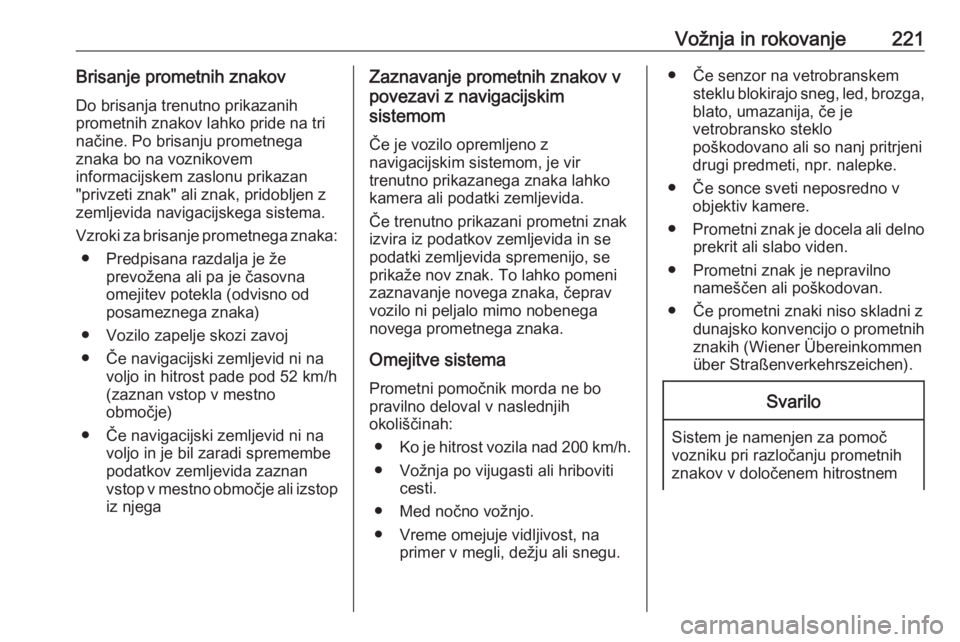

Vožnja in rokovanje221Brisanje prometnih znakovDo brisanja trenutno prikazanih
prometnih znakov lahko pride na tri
načine. Po brisanju prometnega
znaka bo na voznikovem
informacijskem zaslonu prikazan
"privzeti znak" ali znak, pridobljen z
zemljevida navigacijskega sistema.
Vzroki za brisanje prometnega znaka: ● Predpisana razdalja je že prevožena ali pa je časovna
omejitev potekla (odvisno od posameznega znaka)
● Vozilo zapelje skozi zavoj
● Če navigacijski zemljevid ni na voljo in hitrost pade pod 52 km/h
(zaznan vstop v mestno
območje)
● Če navigacijski zemljevid ni na voljo in je bil zaradi spremembe
podatkov zemljevida zaznan vstop v mestno območje ali izstop
iz njegaZaznavanje prometnih znakov v
povezavi z navigacijskim
sistemom
Če je vozilo opremljeno z
navigacijskim sistemom, je vir
trenutno prikazanega znaka lahko
kamera ali podatki zemljevida.
Če trenutno prikazani prometni znak
izvira iz podatkov zemljevida in se
podatki zemljevida spremenijo, se
prikaže nov znak. To lahko pomeni
zaznavanje novega znaka, čeprav
vozilo ni peljalo mimo nobenega
novega prometnega znaka.
Omejitve sistema
Prometni pomočnik morda ne bo
pravilno deloval v naslednjih
okoliščinah:
● Ko je hitrost vozila nad 200 km/h.
● Vožnja po vijugasti ali hriboviti cesti.
● Med nočno vožnjo.
● Vreme omejuje vidljivost, na primer v megli, dežju ali snegu.● Če senzor na vetrobranskem steklu blokirajo sneg, led, brozga,
blato, umazanija, če je
vetrobransko steklo
poškodovano ali so nanj pritrjeni
drugi predmeti, npr. nalepke.
● Če sonce sveti neposredno v objektiv kamere.
● Prometni znak je docela ali delno
prekrit ali slabo viden.
● Prometni znak je nepravilno nameščen ali poškodovan.
● Če prometni znaki niso skladni z dunajsko konvencijo o prometnih
znakih (Wiener Übereinkommen
über Straßenverkehrszeichen).Svarilo
Sistem je namenjen za pomoč
vozniku pri razločanju prometnih znakov v določenem hitrostnem

222Vožnja in rokovanjerazponu. Ne spreglejte
prometnega znaka, tudi če ga
sistem ne prikaže.
Sistem ne upošteva nobenih
drugih prometnih znakov, ki lahko
označujejo začetek ali konec
omejitve hitrosti.
ABS je del varnostne opreme, ki
naj vas ne spodbuja k tveganemu
načinu vožnje.
Prilagodite hitrost vozila
razmeram na cesti primerno.
Sistemi za pomoč vozniku pri
vožnji ne odrešujejo voznika od
polne odgovornosti glede
delovanja vozila.
Pomočnik za ohranjanje
voznega pasu
Pomočnik za ohranjanje voznega
pasu pomaga preprečevati prometne
nesreče zaradi nenamernega
zavijanja na drug vozni pas. Sprednja kamera spremlja oznaki voznegapasu, po katerem vozite. Ko se vozilo
približa oznaki voznega pasu, se
volan rahlo obrne, da popravi smer vožnje vozila. Če sistem ne zavije
dovolj, volan še malo obrnite v isto
smer. Če želite zamenjati vozni pas,
volan previdno obrnite v nasprotno
smer.
Če zapeljete močno čez oznako
voznega pasu, se sproži zaslonsko in
zvočno opozorilo pomočnika za
ohranjanje voznega pasu.
Sistem predvideva, da je prišlo do
nenamerne zamenjave voznega
pasu
● če ne uporabite smernikov
● če uporabite smernik za nasprotno stran od voznega
pasu, na katerega ste zapeljali
● če ne zavirate
● če ne pospešujete
● če ne upravljate volana.
Opomba
Sistem se izklopi, če zazna nejasne
oznake na cesti, npr. zaradi del na
cesti.
Opomba
Sistem se bo morda izklopil, če
zazna vozne pasove, ki so preozki,
preširoki ali preveč vijugasti.Aktiviranje
Pomočnik za ohranjanje voznega
pasu vklopite s pritiskom a. LED v
stikalu zasveti, da prikaže, da je
sistem vključen.
Ko kontrolna lučka a na
instrumentni plošči ali na nadglavnem zaslonu zasveti v zeleni barvi, je
sistem pripravljen za izvajanje
funkcije pomoči.
