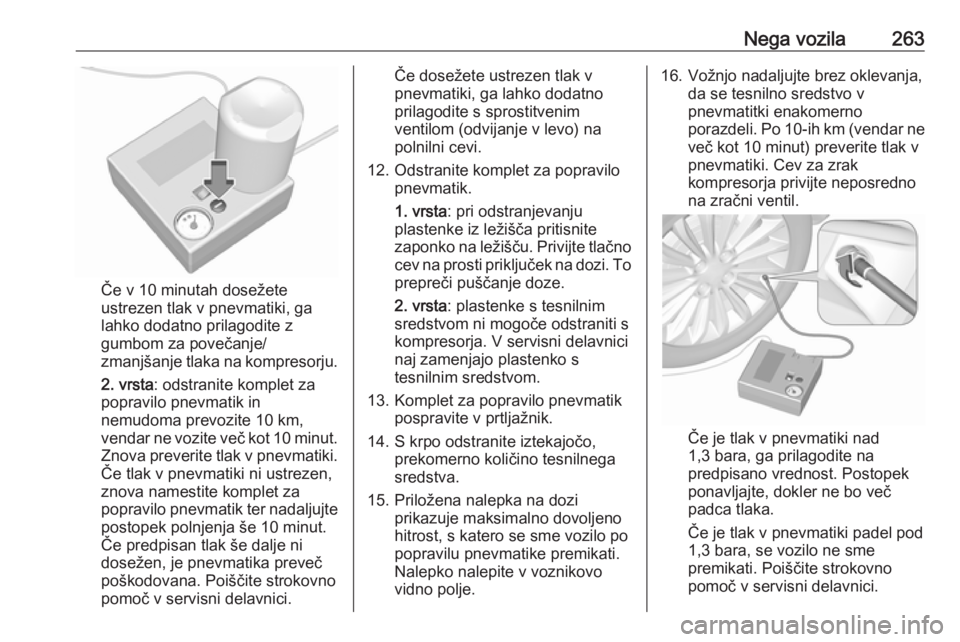

Nega vozila263
Če v 10 minutah dosežete
ustrezen tlak v pnevmatiki, ga
lahko dodatno prilagodite z
gumbom za povečanje/
zmanjšanje tlaka na kompresorju.
2. vrsta : odstranite komplet za
popravilo pnevmatik in
nemudoma prevozite 10 km,
vendar ne vozite več kot 10 minut.
Znova preverite tlak v pnevmatiki. Če tlak v pnevmatiki ni ustrezen,
znova namestite komplet za
popravilo pnevmatik ter nadaljujte postopek polnjenja še 10 minut.
Če predpisan tlak še dalje ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Če dosežete ustrezen tlak v
pnevmatiki, ga lahko dodatno
prilagodite s sprostitvenim
ventilom (odvijanje v levo) na
polnilni cevi.
12. Odstranite komplet za popravilo pnevmatik.
1. vrsta : pri odstranjevanju
plastenke iz ležišča pritisnite
zaponko na ležišču. Privijte tlačno
cev na prosti priključek na dozi. To prepreči puščanje doze.
2. vrsta : plastenke s tesnilnim
sredstvom ni mogoče odstraniti s
kompresorja. V servisni delavnici
naj zamenjajo plastenko s
tesnilnim sredstvom.
13. Komplet za popravilo pnevmatik pospravite v prtljažnik.
14. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
15. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo vidno polje.16. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po 10-ih km (vendar ne
več kot 10 minut) preverite tlak v
pnevmatiki. Cev za zrak
kompresorja privijte neposredno
na zračni ventil.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, se vozilo ne sme
premikati. Poiščite strokovno
pomoč v servisni delavnici.

264Nega vozila17. Komplet za popravilo pnevmatikpospravite v škatlo.
18. Škatlo pritrdite z vijakom.
Opomba
Udobje pri vožnji z vozilom, ki ima
popravljeno pnevmatiko je
poslabšano, zato dajte popravljeno
pnevmatiko zamenjati, kakor hitro je to izvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta. Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.Priloženi adapterji so uporabni tudi
za napihovanje drugih stvari kot npr.
žoge, blazine, zračnice itn. Nahajajo
se pod kompresorjem. Odstranitev:
privijte zračno cev na kompresor in
izvlecite adapter.
Zamenjava kolesa
Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 260.
Iz varnostnih razlogov opravite opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Rezervno kolo vzemite iz vozila 3 266.
● Nikoli ne menjajte več kot eno kolo hkrati.● Dvigalko uporabite le za menjavo
koles v primeru defekta in ne za
sezonsko menjavanje zimskih- letnih pnevmatik.
● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred pritrditvijo kolesa očistite matice in navoje s čisto krpo.9Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
1. Pokrove vijakov odstranite s pomočjo izvijača.

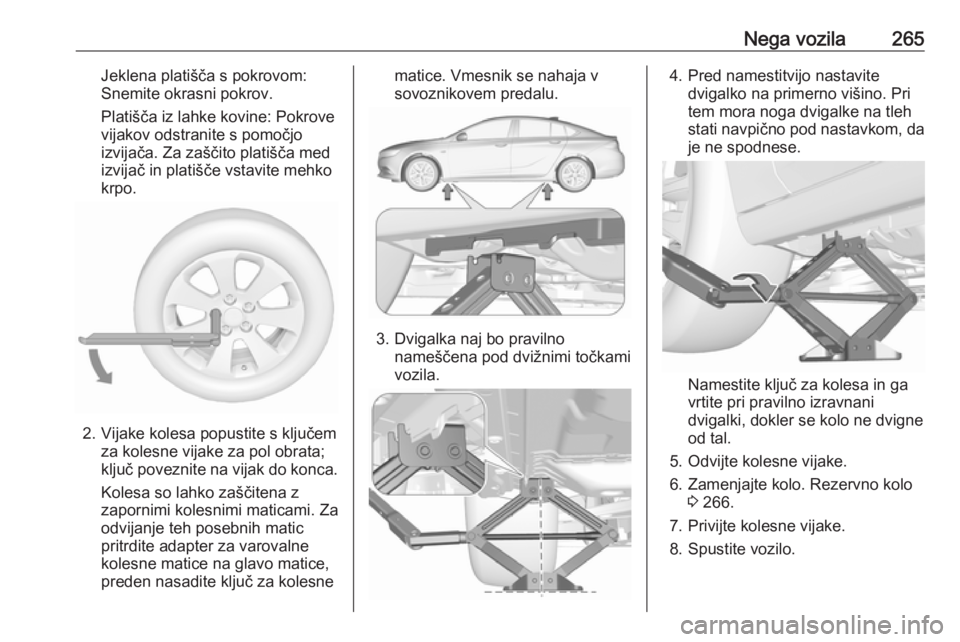

Nega vozila265Jeklena platišča s pokrovom:
Snemite okrasni pokrov.
Platišča iz lahke kovine: Pokrove
vijakov odstranite s pomočjo
izvijača. Za zaščito platišča med
izvijač in platišče vstavite mehko
krpo.
2. Vijake kolesa popustite s ključem za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi maticami. Za
odvijanje teh posebnih matic
pritrdite adapter za varovalne
kolesne matice na glavo matice,
preden nasadite ključ za kolesne
matice. Vmesnik se nahaja v
sovoznikovem predalu.
3. Dvigalka naj bo pravilno nameščena pod dvižnimi točkami
vozila.
4. Pred namestitvijo nastavite dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani dvigalki, dokler se kolo ne dvigneod tal.
5. Odvijte kolesne vijake.
6. Zamenjajte kolo. Rezervno kolo 3 266.
7. Privijte kolesne vijake. 8. Spustite vozilo.

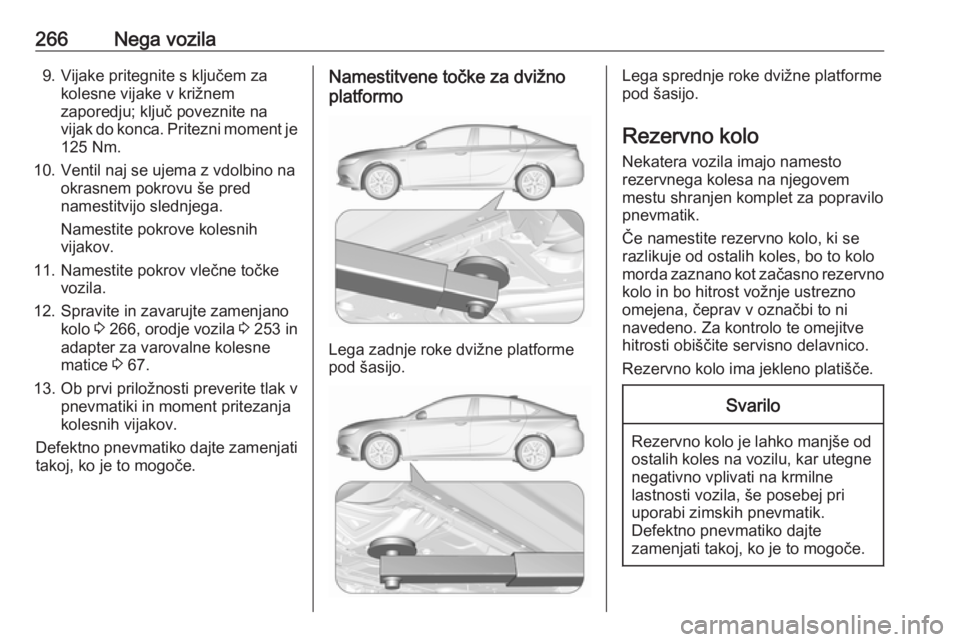

266Nega vozila9. Vijake pritegnite s ključem zakolesne vijake v križnemzaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
125 Nm.
10. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
11. Namestite pokrov vlečne točke vozila.
12. Spravite in zavarujte zamenjano kolo 3 266 , orodje vozila 3 253 in
adapter za varovalne kolesne
matice 3 67.
13. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanjakolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.Namestitvene točke za dvižno
platformo
Lega zadnje roke dvižne platforme
pod šasijo.
Lega sprednje roke dvižne platforme
pod šasijo.
Rezervno kolo Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik.
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.

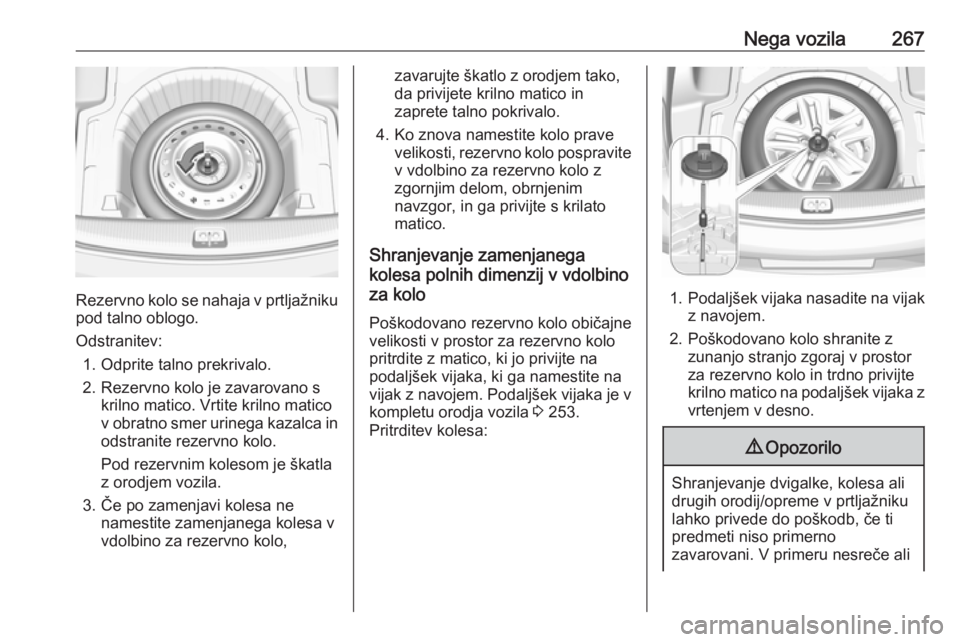

Nega vozila267
Rezervno kolo se nahaja v prtljažnikupod talno oblogo.
Odstranitev: 1. Odprite talno prekrivalo.2. Rezervno kolo je zavarovano s krilno matico. Vrtite krilno matico
v obratno smer urinega kazalca in odstranite rezervno kolo.
Pod rezervnim kolesom je škatla
z orodjem vozila.
3. Če po zamenjavi kolesa ne namestite zamenjanega kolesa v
vdolbino za rezervno kolo,
zavarujte škatlo z orodjem tako,
da privijete krilno matico in
zaprete talno pokrivalo.
4. Ko znova namestite kolo prave velikosti, rezervno kolo pospravitev vdolbino za rezervno kolo z
zgornjim delom, obrnjenim
navzgor, in ga privijte s krilato
matico.
Shranjevanje zamenjanega
kolesa polnih dimenzij v vdolbino
za kolo
Poškodovano rezervno kolo običajne velikosti v prostor za rezervno kolo pritrdite z matico, ki jo privijte na
podaljšek vijaka, ki ga namestite na
vijak z navojem. Podaljšek vijaka je v
kompletu orodja vozila 3 253.
Pritrditev kolesa:
1. Podaljšek vijaka nasadite na vijak
z navojem.
2. Poškodovano kolo shranite z zunanjo stranjo zgoraj v prostor
za rezervno kolo in trdno privijte
krilno matico na podaljšek vijaka z
vrtenjem v desno.
9 Opozorilo
Shranjevanje dvigalke, kolesa ali
drugih orodij/opreme v prtljažniku
lahko privede do poškodb, če ti
predmeti niso primerno
zavarovani. V primeru nesreče ali

268Nega vozilanenadnega zaviranja utegne
nezavarovane predmete vreči v
nepredvideno smer.
Kolo, dvigalko in orodje vedno
shranjujte v njim namenjeno
shrambo in jih pritrdite.
Začasno rezervno kolo
Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.
Če se na vašem vozilu izprazni
zadnja pnevmatika, medtem ko
vlečete drugo vozilo, namestite
začasno rezervno kolo na sprednjo
os in normalno kolo na zadnjo os.
Snežne verige 3 259.
Rezervna pnevmatika z
označeno smerjo vrtenja
Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na zunanji strani).
Če nameščate pnevmatiko na mesto,
kjer se vrti v nasprotno smer, bodite
pozorni na naslednje:
● Krmilne lastnosti vozila se utegnejo poslabšati.
Poškodovano pnevmatiko čim
prej zamenjajte z novo ali
popravite ter jo namestite
namesto rezervnega kolesa.
● Posebej bodite previdni na snegu, ledu in spolzkih ter mokrihcestah.Zagon s
premostitvenimi kabli
Zagon z zunanjimakumulatorjem
Za zagon motorja ne uporabljajte
naprave za hitro polnjenje
akumulatorja.
Pri izpraznjenem akumulatorju vozila
zaženite motor s premostitvenimi
kabli in polnim akumulatorjem
drugega vozila.9 Opozorilo
Pri zaganjanju motorja s
premostitvenimi kabli bodite zelo
previdni. Vsako odstopanje od
navodil, ki so navedena v
nadaljevanju, utegne povzročiti
telesne poškodbe ali materialno
škodo pri eksploziji akumulatorja
pa tudi poškodbe elektronskih
sistemov obeh vozil.

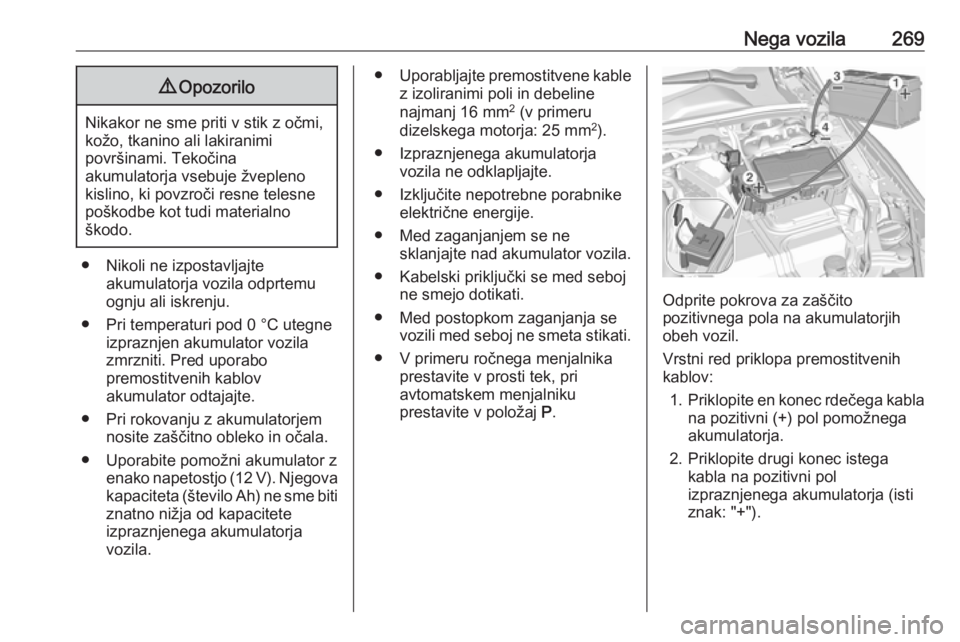

Nega vozila2699Opozorilo
Nikakor ne sme priti v stik z očmi,
kožo, tkanino ali lakiranimi
površinami. Tekočina
akumulatorja vsebuje žvepleno
kislino, ki povzroči resne telesne
poškodbe kot tudi materialno
škodo.
● Nikoli ne izpostavljajte akumulatorja vozila odprtemu
ognju ali iskrenju.
● Pri temperaturi pod 0 °C utegne izpraznjen akumulator vozila
zmrzniti. Pred uporabo
premostitvenih kablov
akumulator odtajajte.
● Pri rokovanju z akumulatorjem nosite zaščitno obleko in očala.
● Uporabite pomožni akumulator z enako napetostjo (12 V). Njegova
kapaciteta (število Ah) ne sme biti
znatno nižja od kapacitete
izpraznjenega akumulatorja
vozila.
● Uporabljajte premostitvene kable
z izoliranimi poli in debeline
najmanj 16 mm 2
(v primeru
dizelskega motorja: 25 mm 2
).
● Izpraznjenega akumulatorja vozila ne odklapljajte.
● Izključite nepotrebne porabnike električne energije.
● Med zaganjanjem se ne sklanjajte nad akumulator vozila.
● Kabelski priključki se med seboj ne smejo dotikati.
● Med postopkom zaganjanja se vozili med seboj ne smeta stikati.
● V primeru ročnega menjalnika prestavite v prosti tek, pri
avtomatskem menjalniku
prestavite v položaj P.
Odprite pokrova za zaščito
pozitivnega pola na akumulatorjih
obeh vozil.
Vrstni red priklopa premostitvenih
kablov:
1. Priklopite en konec rdečega kabla
na pozitivni (+) pol pomožnega
akumulatorja.
2. Priklopite drugi konec istega kabla na pozitivni pol
izpraznjenega akumulatorja (isti
znak: "+").

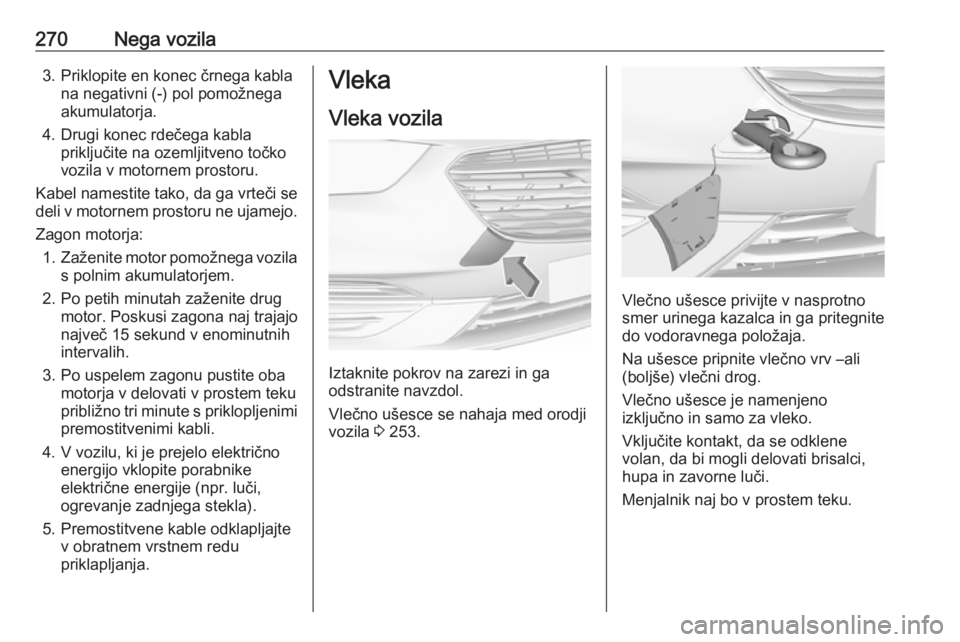

270Nega vozila3. Priklopite en konec črnega kablana negativni (-) pol pomožnega
akumulatorja.
4. Drugi konec rdečega kabla priključite na ozemljitveno točko
vozila v motornem prostoru.
Kabel namestite tako, da ga vrteči se
deli v motornem prostoru ne ujamejo.
Zagon motorja: 1. Zaženite motor pomožnega vozila
s polnim akumulatorjem.
2. Po petih minutah zaženite drug motor. Poskusi zagona naj trajajo
največ 15 sekund v enominutnih
intervalih.
3. Po uspelem zagonu pustite oba motorja v delovati v prostem tekupribližno tri minute s priklopljenimi
premostitvenimi kabli.
4. V vozilu, ki je prejelo električno energijo vklopite porabnike
električne energije (npr. luči,
ogrevanje zadnjega stekla).
5. Premostitvene kable odklapljajte v obratnem vrstnem redu
priklapljanja.Vleka
Vleka vozila
Iztaknite pokrov na zarezi in ga
odstranite navzdol.
Vlečno ušesce se nahaja med orodji
vozila 3 253.
Vlečno ušesce privijte v nasprotno
smer urinega kazalca in ga pritegnite
do vodoravnega položaja.
Na ušesce pripnite vlečno vrv –ali
(boljše) vlečni drog.
Vlečno ušesce je namenjeno
izključno in samo za vleko.
Vključite kontakt, da se odklene
volan, da bi mogli delovati brisalci,
hupa in zavorne luči.
Menjalnik naj bo v prostem teku.
