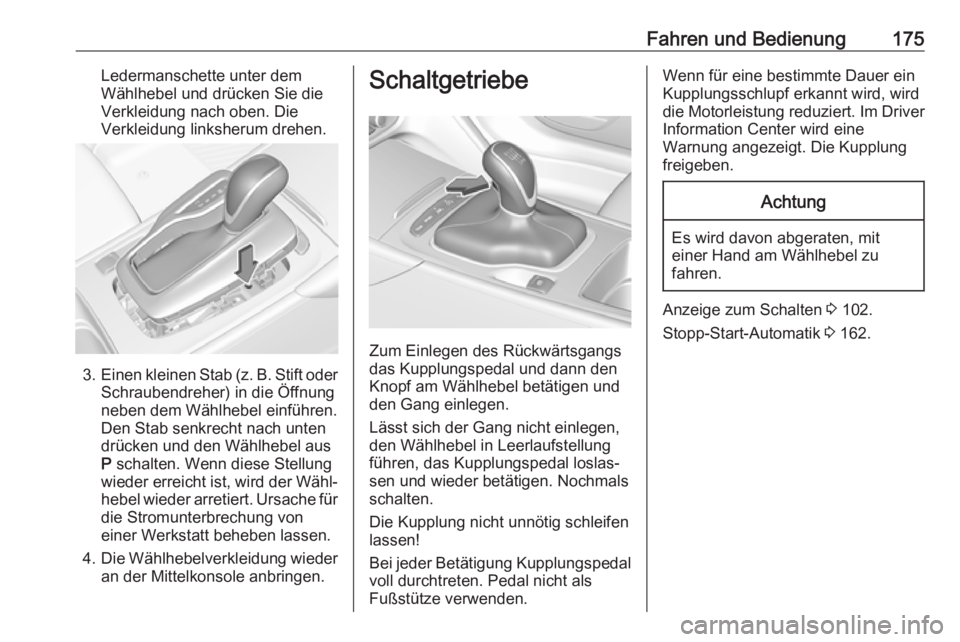

Fahren und Bedienung175Ledermanschette unter dem
Wählhebel und drücken Sie die
Verkleidung nach oben. Die
Verkleidung linksherum drehen.
3. Einen kleinen Stab (z. B. Stift oder
Schraubendreher) in die Öffnung
neben dem Wählhebel einführen.
Den Stab senkrecht nach unten
drücken und den Wählhebel aus
P schalten. Wenn diese Stellung
wieder erreicht ist, wird der Wähl‐
hebel wieder arretiert. Ursache für die Stromunterbrechung von
einer Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.
Wenn für eine bestimmte Dauer ein
Kupplungsschlupf erkannt wird, wird
die Motorleistung reduziert. Im Driver Information Center wird eine
Warnung angezeigt. Die Kupplung
freigeben.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 102.
Stopp-Start-Automatik 3 162.

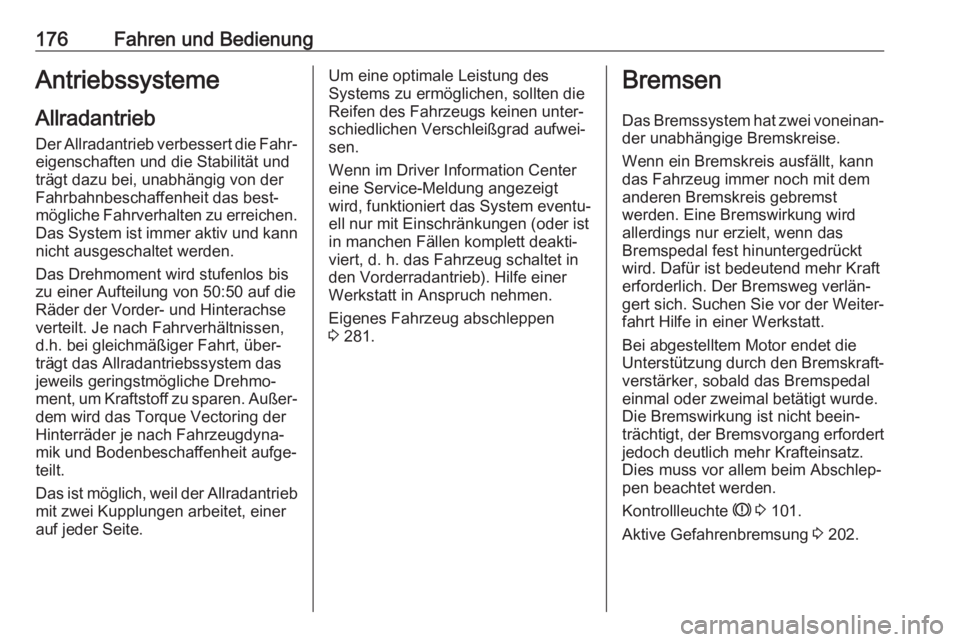

176Fahren und BedienungAntriebssysteme
Allradantrieb
Der Allradantrieb verbessert die Fahr‐
eigenschaften und die Stabilität und
trägt dazu bei, unabhängig von der
Fahrbahnbeschaffenheit das best‐
mögliche Fahrverhalten zu erreichen. Das System ist immer aktiv und kann
nicht ausgeschaltet werden.
Das Drehmoment wird stufenlos bis
zu einer Aufteilung von 50:50 auf die
Räder der Vorder- und Hinterachse
verteilt. Je nach Fahrverhältnissen,
d.h. bei gleichmäßiger Fahrt, über‐
trägt das Allradantriebssystem das
jeweils geringstmögliche Drehmo‐
ment, um Kraftstoff zu sparen. Außer‐ dem wird das Torque Vectoring der
Hinterräder je nach Fahrzeugdyna‐
mik und Bodenbeschaffenheit aufge‐
teilt.
Das ist möglich, weil der Allradantrieb
mit zwei Kupplungen arbeitet, einer
auf jeder Seite.Um eine optimale Leistung des
Systems zu ermöglichen, sollten die
Reifen des Fahrzeugs keinen unter‐
schiedlichen Verschleißgrad aufwei‐
sen.
Wenn im Driver Information Center
eine Service-Meldung angezeigt
wird, funktioniert das System eventu‐
ell nur mit Einschränkungen (oder ist
in manchen Fällen komplett deakti‐
viert, d. h. das Fahrzeug schaltet in
den Vorderradantrieb). Hilfe einer
Werkstatt in Anspruch nehmen.
Eigenes Fahrzeug abschleppen
3 281.Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird
allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt
wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Suchen Sie vor der Weiter‐
fahrt Hilfe in einer Werkstatt.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte R 3 101.
Aktive Gefahrenbremsung 3 202.

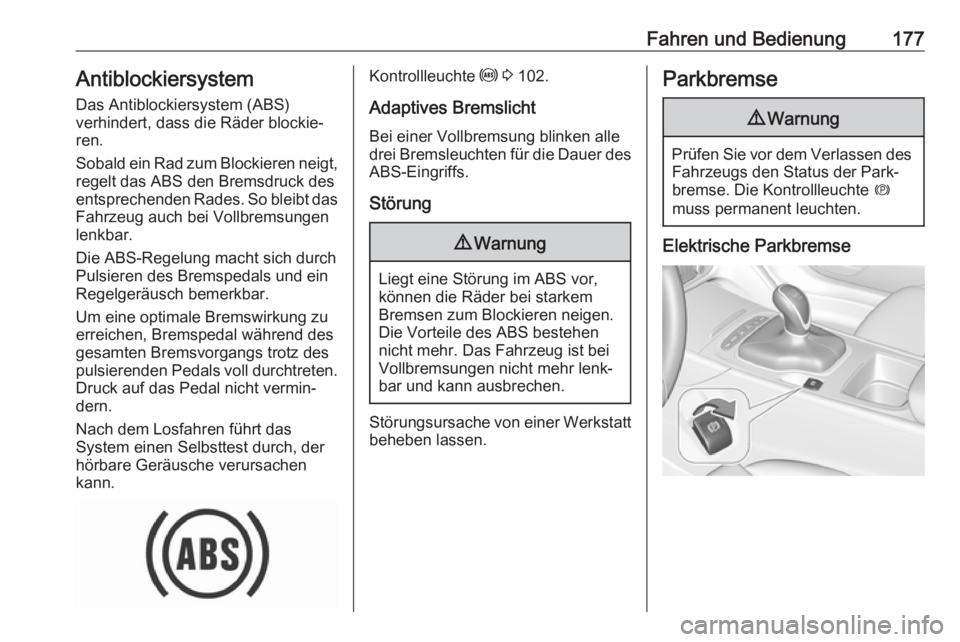

Fahren und Bedienung177AntiblockiersystemDas Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐ ren.
Sobald ein Rad zum Blockieren neigt,
regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.Kontrollleuchte u 3 102.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse9 Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollleuchte m
muss permanent leuchten.
Elektrische Parkbremse

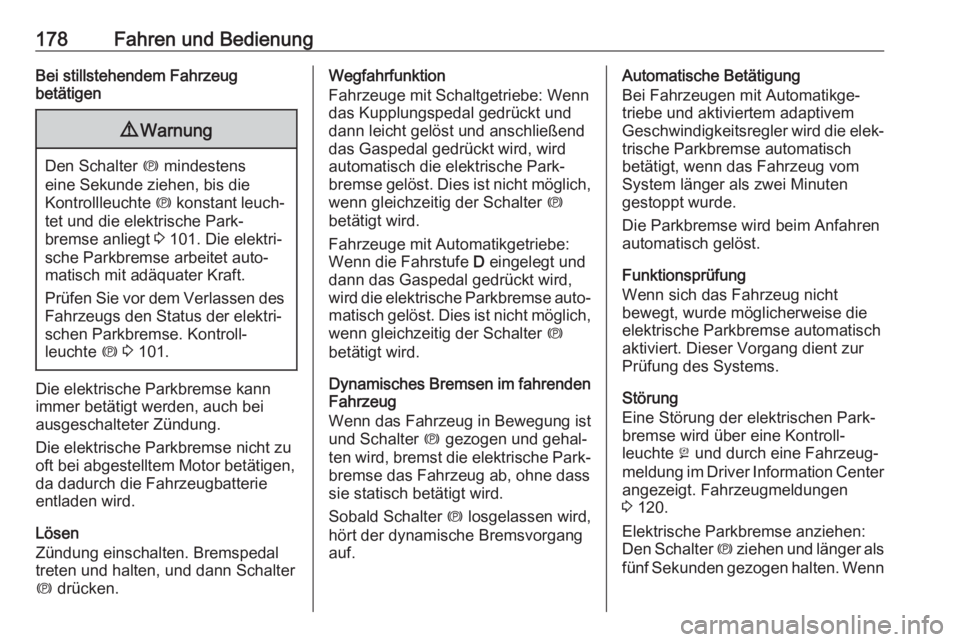

178Fahren und BedienungBei stillstehendem Fahrzeug
betätigen9 Warnung
Den Schalter m mindestens
eine Sekunde ziehen, bis die
Kontrollleuchte m konstant leuch‐
tet und die elektrische Park‐
bremse anliegt 3 101. Die elektri‐
sche Parkbremse arbeitet auto‐
matisch mit adäquater Kraft.
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der elektri‐
schen Parkbremse. Kontroll‐
leuchte m 3 101.
Die elektrische Parkbremse kann
immer betätigt werden, auch bei
ausgeschalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie
entladen wird.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Fahrzeuge mit Schaltgetriebe: Wenn das Kupplungspedal gedrückt und
dann leicht gelöst und anschließend
das Gaspedal gedrückt wird, wird
automatisch die elektrische Park‐
bremse gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m
betätigt wird.
Fahrzeuge mit Automatikgetriebe:
Wenn die Fahrstufe D eingelegt und
dann das Gaspedal gedrückt wird,
wird die elektrische Parkbremse auto‐
matisch gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m
betätigt wird.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐ bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang
auf.Automatische Betätigung
Bei Fahrzeugen mit Automatikge‐
triebe und aktiviertem adaptivem
Geschwindigkeitsregler wird die elek‐ trische Parkbremse automatisch
betätigt, wenn das Fahrzeug vom
System länger als zwei Minuten
gestoppt wurde.
Die Parkbremse wird beim Anfahren
automatisch gelöst.
Funktionsprüfung
Wenn sich das Fahrzeug nicht bewegt, wurde möglicherweise die
elektrische Parkbremse automatisch
aktiviert. Dieser Vorgang dient zur
Prüfung des Systems.
Störung
Eine Störung der elektrischen Park‐
bremse wird über eine Kontroll‐
leuchte j und durch eine Fahrzeug‐
meldung im Driver Information Center
angezeigt. Fahrzeugmeldungen
3 120.
Elektrische Parkbremse anziehen:
Den Schalter m ziehen und länger als
fünf Sekunden gezogen halten. Wenn

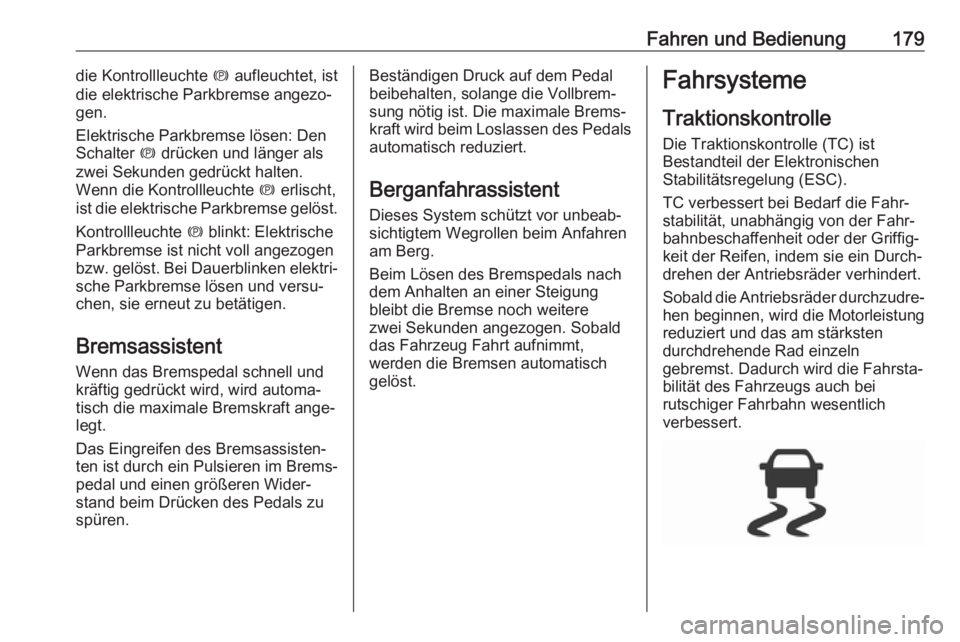

Fahren und Bedienung179die Kontrollleuchte m aufleuchtet, ist
die elektrische Parkbremse angezo‐ gen.
Elektrische Parkbremse lösen: Den Schalter m drücken und länger als
zwei Sekunden gedrückt halten.
Wenn die Kontrollleuchte m erlischt,
ist die elektrische Parkbremse gelöst.
Kontrollleuchte m blinkt: Elektrische
Parkbremse ist nicht voll angezogen
bzw. gelöst. Bei Dauerblinken elektri‐
sche Parkbremse lösen und versu‐
chen, sie erneut zu betätigen.
BremsassistentWenn das Bremspedal schnell und
kräftig gedrückt wird, wird automa‐
tisch die maximale Bremskraft ange‐
legt.
Das Eingreifen des Bremsassisten‐
ten ist durch ein Pulsieren im Brems‐ pedal und einen größeren Wider‐
stand beim Drücken des Pedals zu spüren.Beständigen Druck auf dem Pedal
beibehalten, solange die Vollbrem‐
sung nötig ist. Die maximale Brems‐
kraft wird beim Loslassen des Pedals automatisch reduziert.
Berganfahrassistent Dieses System schützt vor unbeab‐
sichtigtem Wegrollen beim Anfahren
am Berg.
Beim Lösen des Bremspedals nach
dem Anhalten an einer Steigung
bleibt die Bremse noch weitere
zwei Sekunden angezogen. Sobald
das Fahrzeug Fahrt aufnimmt,
werden die Bremsen automatisch
gelöst.Fahrsysteme
Traktionskontrolle
Die Traktionskontrolle (TC) ist
Bestandteil der Elektronischen
Stabilitätsregelung (ESC).
TC verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐
keit der Reifen, indem sie ein Durch‐
drehen der Antriebsräder verhindert.
Sobald die Antriebsräder durchzudre‐ hen beginnen, wird die Motorleistung
reduziert und das am stärksten
durchdrehende Rad einzeln
gebremst. Dadurch wird die Fahrsta‐
bilität des Fahrzeugs auch bei
rutschiger Fahrbahn wesentlich
verbessert.

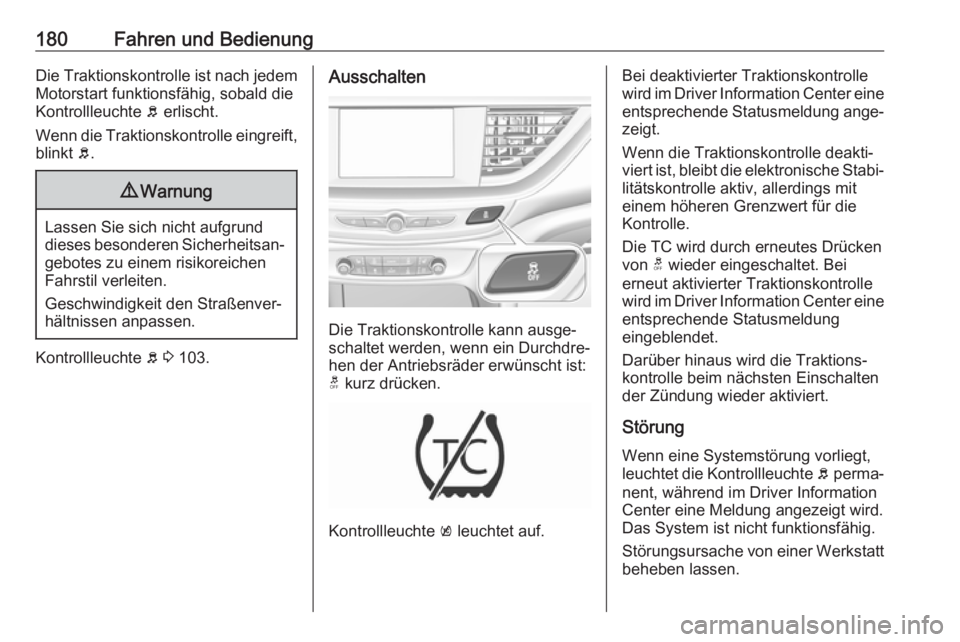

180Fahren und BedienungDie Traktionskontrolle ist nach jedem
Motorstart funktionsfähig, sobald die
Kontrollleuchte b erlischt.
Wenn die Traktionskontrolle eingreift, blinkt b.9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 103.
Ausschalten
Die Traktionskontrolle kann ausge‐
schaltet werden, wenn ein Durchdre‐
hen der Antriebsräder erwünscht ist:
t kurz drücken.
Kontrollleuchte k leuchtet auf.
Bei deaktivierter Traktionskontrolle
wird im Driver Information Center eine entsprechende Statusmeldung ange‐
zeigt.
Wenn die Traktionskontrolle deakti‐
viert ist, bleibt die elektronische Stabi‐ litätskontrolle aktiv, allerdings mit
einem höheren Grenzwert für die
Kontrolle.
Die TC wird durch erneutes Drücken
von t wieder eingeschaltet. Bei
erneut aktivierter Traktionskontrolle
wird im Driver Information Center eine entsprechende Statusmeldung
eingeblendet.
Darüber hinaus wird die Traktions‐
kontrolle beim nächsten Einschalten
der Zündung wieder aktiviert.
Störung Wenn eine Systemstörung vorliegt,
leuchtet die Kontrollleuchte b perma‐
nent, während im Driver Information
Center eine Meldung angezeigt wird.
Das System ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.

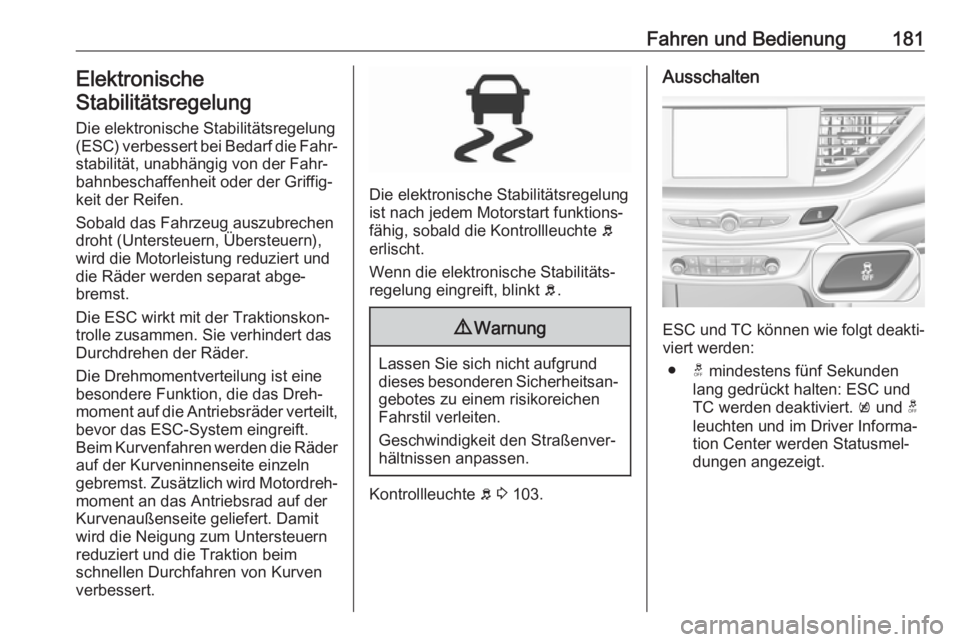

Fahren und Bedienung181Elektronische
Stabilitätsregelung
Die elektronische Stabilitätsregelung (ESC) verbessert bei Bedarf die Fahr‐
stabilität, unabhängig von der Fahr‐ bahnbeschaffenheit oder der Griffig‐
keit der Reifen.
Sobald das Fahrzeug auszubrechen droht (Untersteuern, Übersteuern),
wird die Motorleistung reduziert und
die Räder werden separat abge‐
bremst.
Die ESC wirkt mit der Traktionskon‐
trolle zusammen. Sie verhindert das
Durchdrehen der Räder.
Die Drehmomentverteilung ist eine
besondere Funktion, die das Dreh‐
moment auf die Antriebsräder verteilt, bevor das ESC-System eingreift.
Beim Kurvenfahren werden die Räder
auf der Kurveninnenseite einzeln
gebremst. Zusätzlich wird Motordreh‐ moment an das Antriebsrad auf der
Kurvenaußenseite geliefert. Damit
wird die Neigung zum Untersteuern reduziert und die Traktion beim
schnellen Durchfahren von Kurven
verbessert.
Die elektronische Stabilitätsregelung ist nach jedem Motorstart funktions‐
fähig, sobald die Kontrollleuchte b
erlischt.
Wenn die elektronische Stabilitäts‐
regelung eingreift, blinkt b.
9 Warnung
Lassen Sie sich nicht aufgrund
dieses besonderen Sicherheitsan‐ gebotes zu einem risikoreichen
Fahrstil verleiten.
Geschwindigkeit den Straßenver‐
hältnissen anpassen.
Kontrollleuchte b 3 103.
Ausschalten
ESC und TC können wie folgt deakti‐
viert werden:
● t mindestens fünf Sekunden
lang gedrückt halten: ESC und
TC werden deaktiviert. k und t
leuchten und im Driver Informa‐ tion Center werden Statusmel‐
dungen angezeigt.

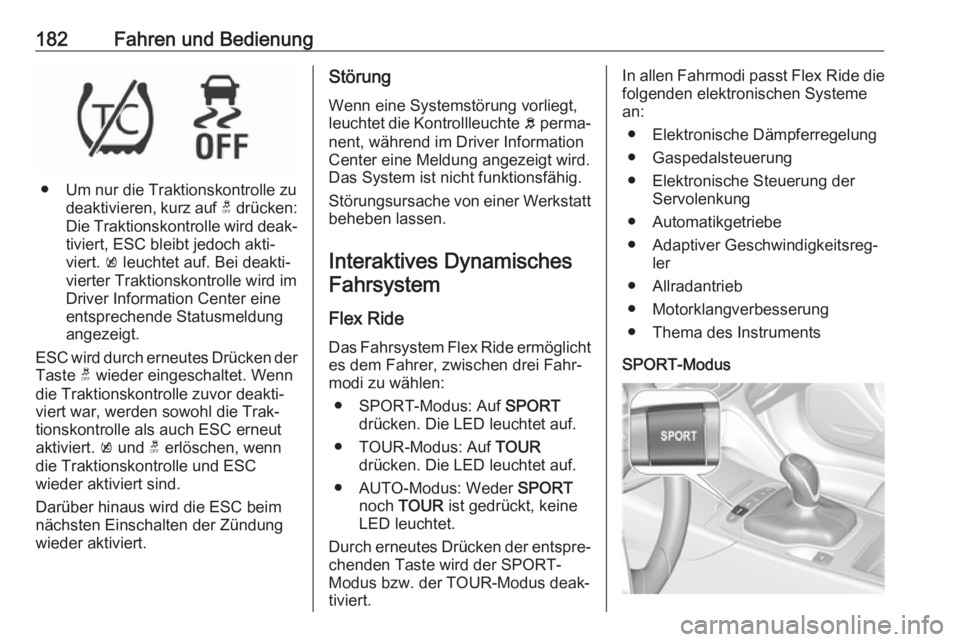

182Fahren und Bedienung
● Um nur die Traktionskontrolle zudeaktivieren, kurz auf t drücken:
Die Traktionskontrolle wird deak‐ tiviert, ESC bleibt jedoch akti‐
viert. k leuchtet auf. Bei deakti‐
vierter Traktionskontrolle wird im
Driver Information Center eine
entsprechende Statusmeldung
angezeigt.
ESC wird durch erneutes Drücken der Taste t wieder eingeschaltet. Wenn
die Traktionskontrolle zuvor deakti‐
viert war, werden sowohl die Trak‐
tionskontrolle als auch ESC erneut
aktiviert. k und t erlöschen, wenn
die Traktionskontrolle und ESC
wieder aktiviert sind.
Darüber hinaus wird die ESC beim
nächsten Einschalten der Zündung
wieder aktiviert.
Störung
Wenn eine Systemstörung vorliegt, leuchtet die Kontrollleuchte b perma‐
nent, während im Driver Information
Center eine Meldung angezeigt wird.
Das System ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.
Interaktives Dynamisches Fahrsystem
Flex RideDas Fahrsystem Flex Ride ermöglicht
es dem Fahrer, zwischen drei Fahr‐
modi zu wählen:
● SPORT-Modus: Auf SPORT
drücken. Die LED leuchtet auf.
● TOUR-Modus: Auf TOUR
drücken. Die LED leuchtet auf.
● AUTO-Modus: Weder SPORT
noch TOUR ist gedrückt, keine
LED leuchtet.
Durch erneutes Drücken der entspre‐ chenden Taste wird der SPORT-
Modus bzw. der TOUR-Modus deak‐
tiviert.In allen Fahrmodi passt Flex Ride die
folgenden elektronischen Systeme
an:
● Elektronische Dämpferregelung
● Gaspedalsteuerung
● Elektronische Steuerung der Servolenkung
● Automatikgetriebe
● Adaptiver Geschwindigkeitsreg‐ ler
● Allradantrieb
● Motorklangverbesserung
● Thema des Instruments
SPORT-Modus
