Fahren und Bedienung223Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.

224Fahren und Bedienung

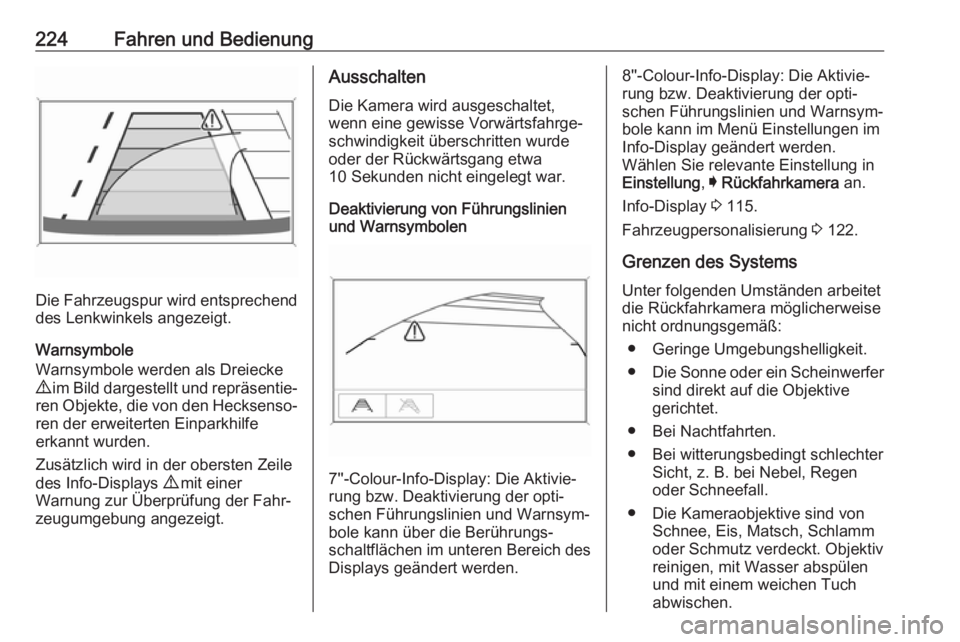

Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
10 Sekunden nicht eingelegt war.
Deaktivierung von Führungslinien
und Warnsymbolen
7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden.
Wählen Sie relevante Einstellung in
Einstellung , I Rückfahrkamera an.
Info-Display 3 115.
Fahrzeugpersonalisierung 3 122.
Grenzen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektiv
reinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen.

Fahren und Bedienung225● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Hinterer Querverkehr- Assistent
Der Hinterer Querverkehr-Assistent
warnt zusätzlich zur Rückfahrkamera 3 223 beim Rückwärtsfahren vor
querenden Fahrzeugen von links
oder rechts. Wenn Querverkehr
erkannt wird und die Rückfahrkamera
aktiviert ist, erscheint im Colour-Info-
Display ein Warndreieck mit einem
Richtungspfeil K, der die Richtung
des Querverkehrs anzeigt. Außer‐
dem ertönen aus den Lautsprechern
der betreffenden Seite
drei Pieptöne.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.
9 Warnung
Der Hinterer Querverkehr-Assis‐
tent ersetzt nicht den Blick des
Fahrers. Gegenstände, die sich
außerhalb des Erkennungsbe‐
reichs der Sensoren befinden, wie
z. B. unter dem Stoßfänger oder
unter dem Fahrzeug, werden nicht angezeigt.
Fußgänger, Kinder oder Tiere
werden nicht erkannt.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Einschalten
Der Hinterer Querverkehr-Assistent
wird automatisch zusammen mit der
Rückfahrkamera aktiviert, wenn der
Rückwärtsgang eingelegt wird.
Erkennungsbereich

226Fahren und BedienungDie Sensoren des Systems decken
einen Bereich von ca. 20 m 90° seit‐
lich links oder rechts hinter dem Fahr‐ zeug ab. Der hintere Querverkehr-
Assistent ist bis 10 km/h aktiv und
warnt bei einer Geschwindigkeit
zwischen 0 und 36 km/h.
Ausschalten Der Hinterer Querverkehr-Assistent
wird zusammen mit der Rückfahrka‐
mera ausgeschaltet, wenn eine
bestimmte Geschwindigkeit vorwärts
überschritten wird oder wenn der
Rückwärtsgang ca. 10 Sekunden
lang nicht eingelegt ist.
Der hintere Querverkehr-Assistent
kann im Fahrzeugpersonalisierungs‐
menü im Info-Display aktiviert und
deaktiviert werden.
Fahrzeugpersonalisierung 3 122.
Info-Display 3 115.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.Grenzen des Systems
Das System funktioniert unter folgen‐
den Umständen eventuell nicht
ordnungsgemäß:
● Die Sensoren sind durch Eis, Schnee, Matsch, Aufkleber,
Magnete, Blech oder andere
Hindernisse verdeckt.
● Fahren bei Starkregen.
● Das Fahrzeug war in einem Unfall verwickelt oder die Umge‐
bung des Sensors ist beschädigt
oder wurde nicht sachgemäß
repariert.
● Extreme Temperaturschwankun‐
gen.
● Anhängerbetrieb
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.Verkehrszeichen-Assistent
Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center an.
Wenn das Fahrzeug mit einem integ‐
rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.
Folgende Verkehrszeichen werden
erkannt:

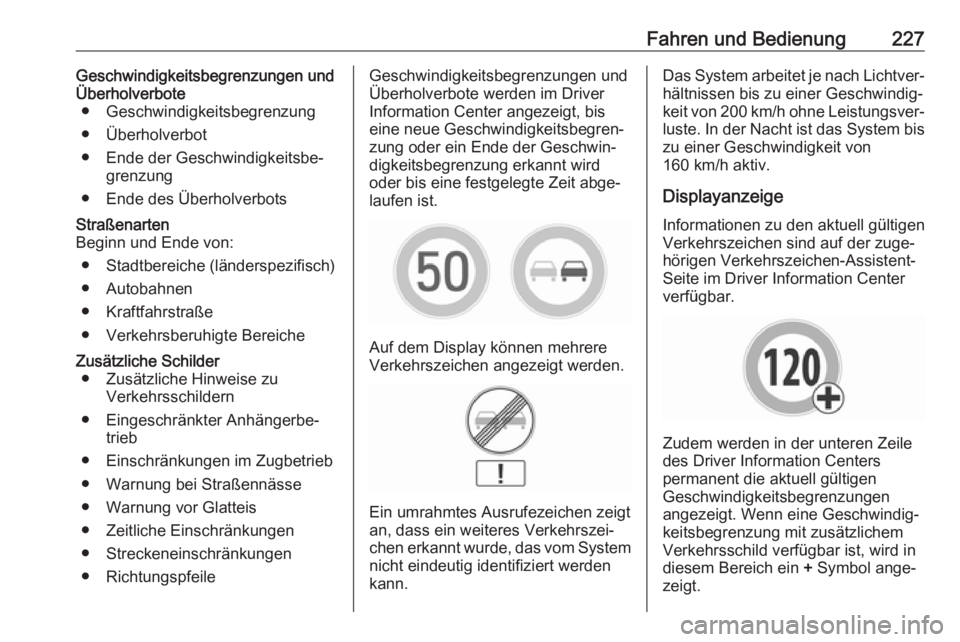

Fahren und Bedienung227Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● Verkehrsberuhigte BereicheZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● RichtungspfeileGeschwindigkeitsbegrenzungen und
Überholverbote werden im Driver
Information Center angezeigt, bis
eine neue Geschwindigkeitsbegren‐
zung oder ein Ende der Geschwin‐
digkeitsbegrenzung erkannt wird
oder bis eine festgelegte Zeit abge‐
laufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.
Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐
keitsbegrenzung mit zusätzlichem
Verkehrsschild verfügbar ist, wird in
diesem Bereich ein + Symbol ange‐
zeigt.

228Fahren und Bedienung

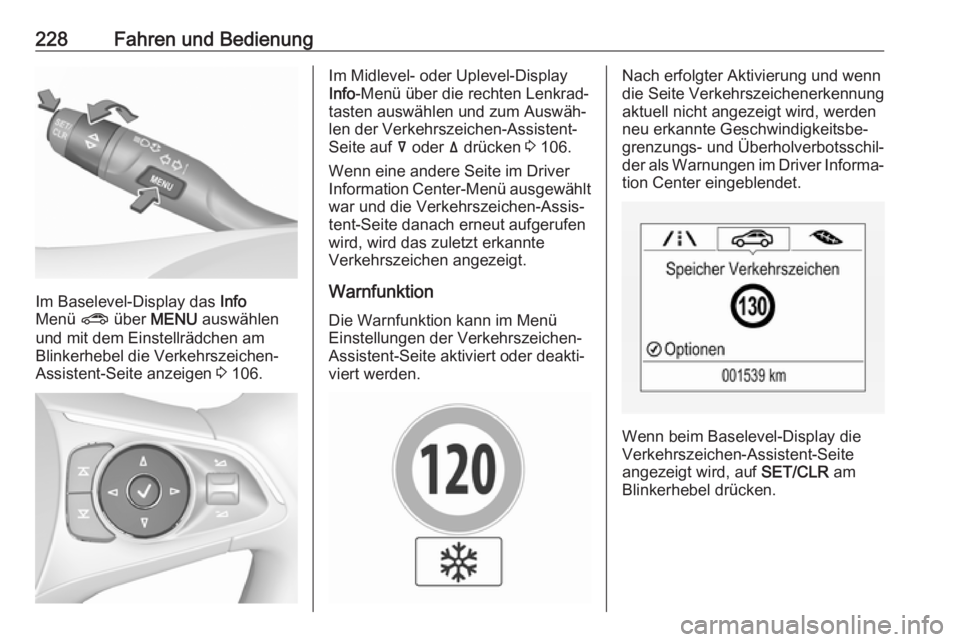

Im Baselevel-Display das Info
Menü ? über MENU auswählen
und mit dem Einstellrädchen am Blinkerhebel die Verkehrszeichen-
Assistent-Seite anzeigen 3 106.
Im Midlevel- oder Uplevel-Display
Info -Menü über die rechten Lenkrad‐
tasten auswählen und zum Auswäh‐
len der Verkehrszeichen-Assistent-
Seite auf å oder ä drücken 3 106.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐ tion Center eingeblendet.
Wenn beim Baselevel-Display die
Verkehrszeichen-Assistent-Seite
angezeigt wird, auf SET/CLR am
Blinkerhebel drücken.

Fahren und Bedienung229

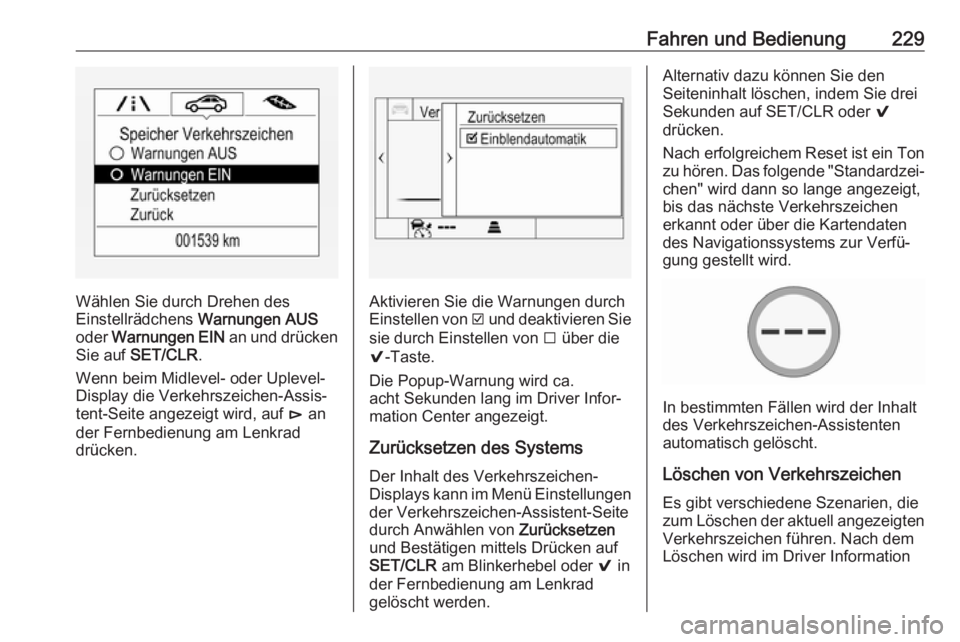

Wählen Sie durch Drehen des
Einstellrädchens Warnungen AUS
oder Warnungen EIN an und drücken
Sie auf SET/CLR .
Wenn beim Midlevel- oder Uplevel- Display die Verkehrszeichen-Assis‐
tent-Seite angezeigt wird, auf é an
der Fernbedienung am Lenkrad
drücken.Aktivieren Sie die Warnungen durch Einstellen von J und deaktivieren Sie
sie durch Einstellen von I über die
9 -Taste.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems Der Inhalt des Verkehrszeichen-
Displays kann im Menü Einstellungen
der Verkehrszeichen-Assistent-Seite
durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf
SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad
gelöscht werden.
Alternativ dazu können Sie den
Seiteninhalt löschen, indem Sie drei
Sekunden auf SET/CLR oder 9
drücken.
Nach erfolgreichem Reset ist ein Ton zu hören. Das folgende "Standardzei‐
chen" wird dann so lange angezeigt,
bis das nächste Verkehrszeichen erkannt oder über die Kartendaten
des Navigationssystems zur Verfü‐
gung gestellt wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird im Driver Information

230Fahren und BedienungCenter das "Standardzeichen" oder
ein Zeichen aus den Navigationskar‐ tendaten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● es sind keine Navigationskarten‐ daten verfügbar und die
Geschwindigkeit sinkt unter 52 km/h (Erkennung von Ortsein‐
gängen);
● es sind Navigationskartendaten verfügen und es wurde ein Orts‐
eingang/-ausgang aufgrund
geänderter Kartendaten erkannt.
Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Wenn das Fahrzeug mit einem Navi‐
gationssystem ausgerüstet ist, kann
das aktuell angezeigte Verkehrszei‐chen entweder von der optischen
Verkehrszeichenerkennung oder aus
den Kartendatan stammen.
Wenn das aktuell angezeigte
Verkehrszeichen aus den Kartenda‐
ten stammt und die Karteninformatio‐
nen geändert wurden, wird ein neues Verkehrszeichen angezeigt. Dies
kann selbst dann zur Erkennung
eines neuen Verkehrszeichens
führen, wenn kein Verkehrszeichen
an der Straße passiert wurde.
Grenzen des Systems
Der Verkehrszeichen-Assistent funk‐
tioniert eventuell unter folgenden
Umständen nicht ordnungsgemäß:
● Das Fahrzeug fährt schneller als 200 km/h.
● Fahren auf kurviger oder hügel‐ iger Straße.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Der Sensor in der Windschutz‐ scheibe ist von Schnee, Eis,
Matsch, Schlamm, Schmutz,Schäden an der Windschutz‐
scheibe oder Fremdkörpern wie
Aufkleber verdeckt.
● Die Sonne scheint direkt auf das Objektiv.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten
Geschwindigkeitsbereich
bestimmte Verkehrszeichen zu
