2016 YAMAHA YZF-R1M Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
678
9
10
11
12
GAU66533
Motoröl und ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. 4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Verkleidungsteil A und die Abde- ckung B abnehmen. (Siehe Seite 7-8.)
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas- sen.
HINWEISDie Schritte 5–7 nur ausführen, wenn dieÖlfilterpatrone erneuert wird.
5. Die Ölfilterpatrone mit einem Ölfilter-

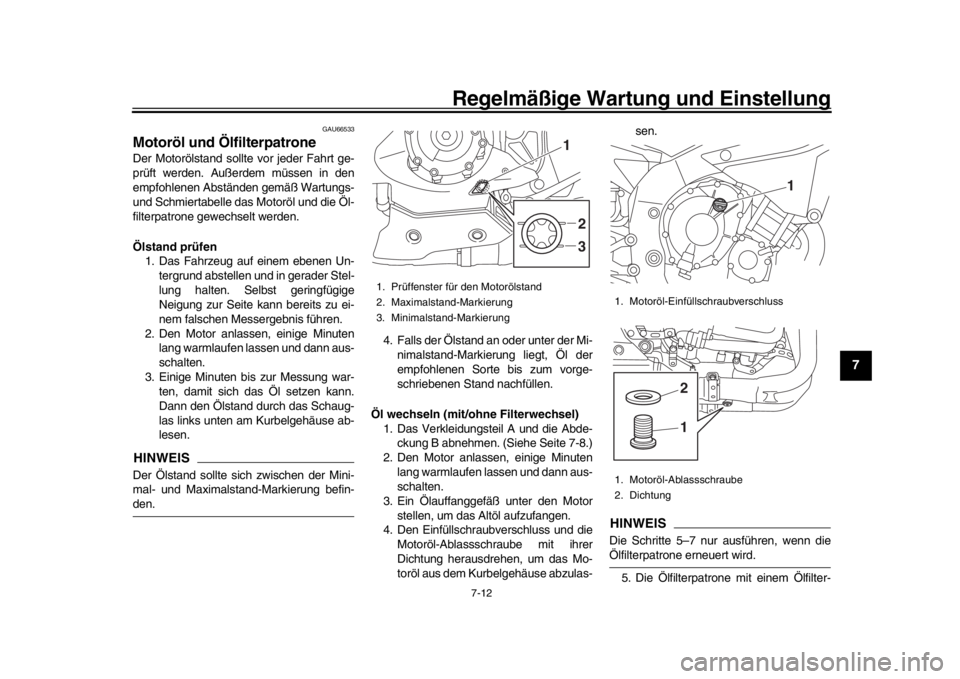

1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
2
3
1
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. Dichtung
1
12
2CR-9-G1.book 12 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-13
1
2
3
4
5
67
8
9
10
11
12
schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-ler erhältlich. 6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl- filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
9. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.
1. Ölfilterpatrone
2. Ölfilterschlüssel1
2
1. O-Ring
1. Drehmomentschlüssel
1
1
Anzugsmoment:Ölfilterpatrone:17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment: Motoröl-Ablassschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Empfohlene Ölsorte: Vollsynthetisch
10W-40, 15W-50
Füllmenge:
Ölwechsel:3.90 L (4.12 US qt, 3.43 Imp.qt)
Mit Ölfilterausbau:
4.10 L (4.33 US qt, 3.61 Imp.qt)
2CR-9-G1.book 13 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-14
1
2
3
4
5
678
9
10
11
12
ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
10. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEISBei korrektem Ölstand darf die Öldruck- und
Kühlflüssigkeitstem peratur-Warnleuchte
nach dem Anlassen des Motors nicht mehrleuchten.ACHTUNG
GCA22490
Wenn die Öldruck- und Kühlflüssigkeits-
temperatur-Warnleuchte blinkt oder dauerhaft leuchtet, obwohl der Ölstand
korrekt ist, sofort den Motor ausschalten
und das Fahrzeug von einer
Yamaha-Fachwerkstat
t überprüfen las-
sen.
11. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
12. Das Verkleidungsteil und die Abde- ckung einbauen.
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU66510
Kühlflüssigkei tsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsst and sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
2CR-9-G1.book 14 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-15
1
2
3
4
5
67
8
9
10
11
12
kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand an oder unterhalb der Minimal-
stand-Markierung, das Verkleidungs-
teil B abnehmen. (Siehe Seite 7-8.)
4. Den Deckel des Kü hlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur
Maximalstand-Markierung nachfüllen,
und dann den Deckel wieder aufset-
zen. WARNUNG! Nur den Kühlflüs-
sigkeits-Ausgleichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser
oder Salzwasser verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen Sie
es so schnell wie möglich durch
Kühlflüssigkeit aus, da sonst das
Kühlsystem nicht gegen Frost und
Korrosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
5. Das Verkleidungsteil montieren.
GAU66520
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Das Verkleidungsteil B und die Abde- ckung D abnehmen. (Siehe Seite 7-8.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Den Kühlerverschlussdeckel abneh- men. WARNUNG! Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzuneh-
men.
[GWA10382]

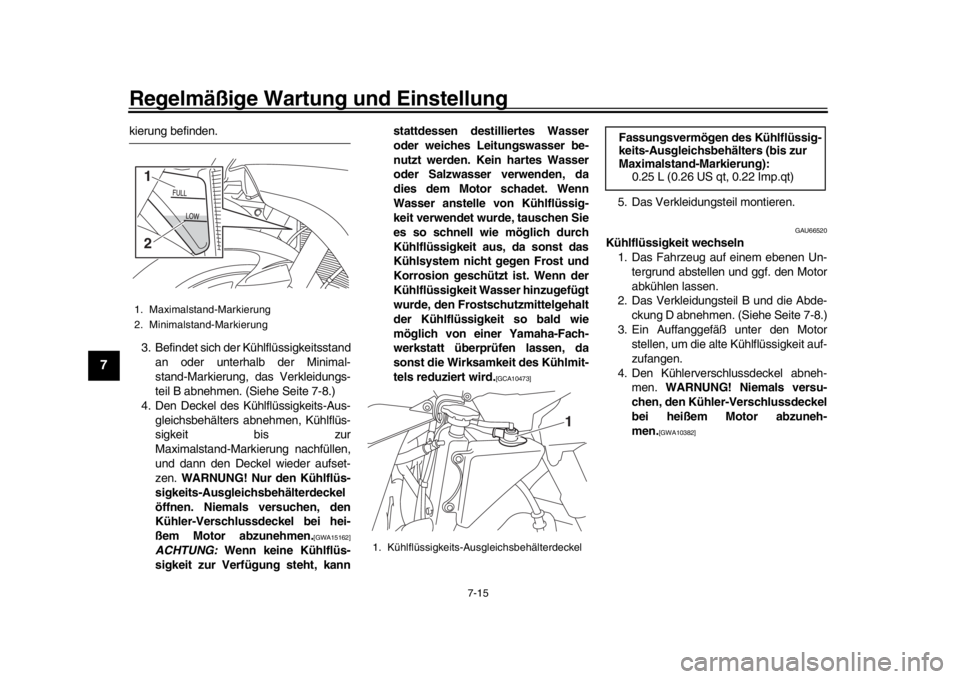

1. Maximalstand-Markierung
2. Minimalstand-Markierung1
2
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
2CR-9-G1.book 15 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-16
1
2
3
4
5
678
9
10
11
12
5. Die Ablassschraube mit ihrer Dichtung herausdrehen und die Kühlflüssigkeit
ablassen.
6. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel öffnen. 7. Schrauben entfernen und Kühlflüssig-
keits-Ausgleichsbehälter ausbauen,
dann den Behälter zum Leeren auf
den Kopf stellen.
8. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit sau- berem Leitungswasser spülen.
9. Den Kühlflüssigkeits-Ausgleichsbe-
hälter festschrauben.
10. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Die vorgeschriebene Menge der emp- fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
12. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.

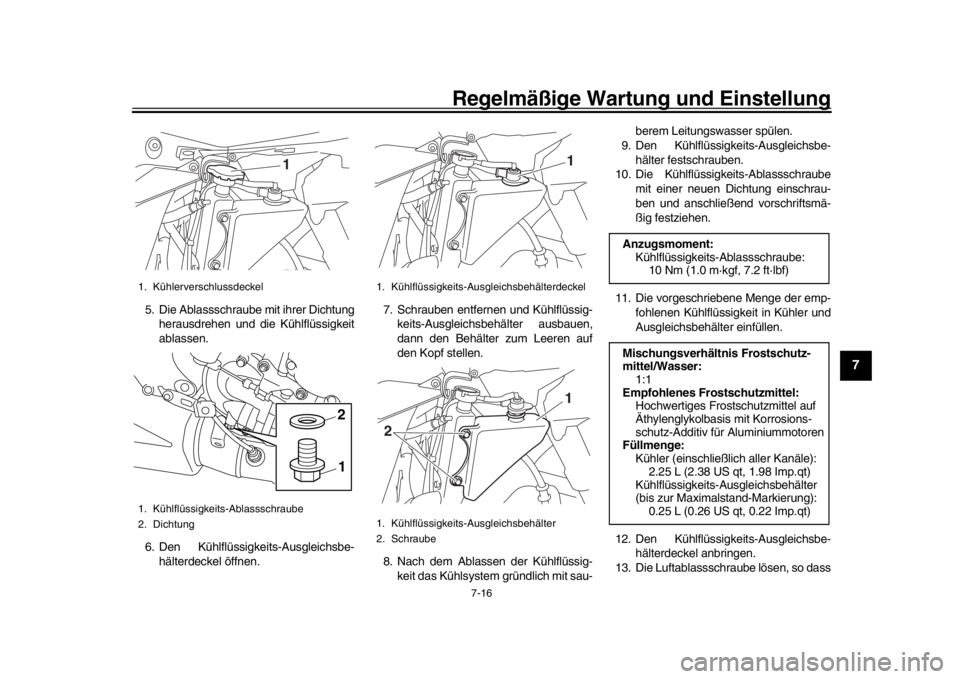

13. Die Luftablassschraube lösen, so dass1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
12
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1. Kühlflüssigkeits -Ausgleichsbehälter
2. Schraube
11
2
Anzugsmoment: Kühlflüssigkeits-Ablassschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischungsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Kühler (einschließlich aller Kanäle):2.25 L (2.38 US qt, 1.98 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehälter
(bis zur Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
2CR-9-G1.book 16 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-17
1
2
3
4
5
67
8
9
10
11
12
eventuell eingeschlossene Luft aus
der Wasserpumpe entweichen kann.
14. Sobald Kühlflüssigkeit austritt, die Luftablassschraube vorschriftsmäßig
festziehen.
15. Die vorgeschriebene Kühlflüssigkeit in den Kühler füllen, bis er voll ist.
16. Den Kühlerverschlussdeckel anbrin-
gen.
17. Den Motor anlassen, einige Minuten lang im Leerlauf laufen lassen und
dann abstellen.
18. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.
19. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
20. Das Verkleidungsteil und die Abde-
ckung einbauen.
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.

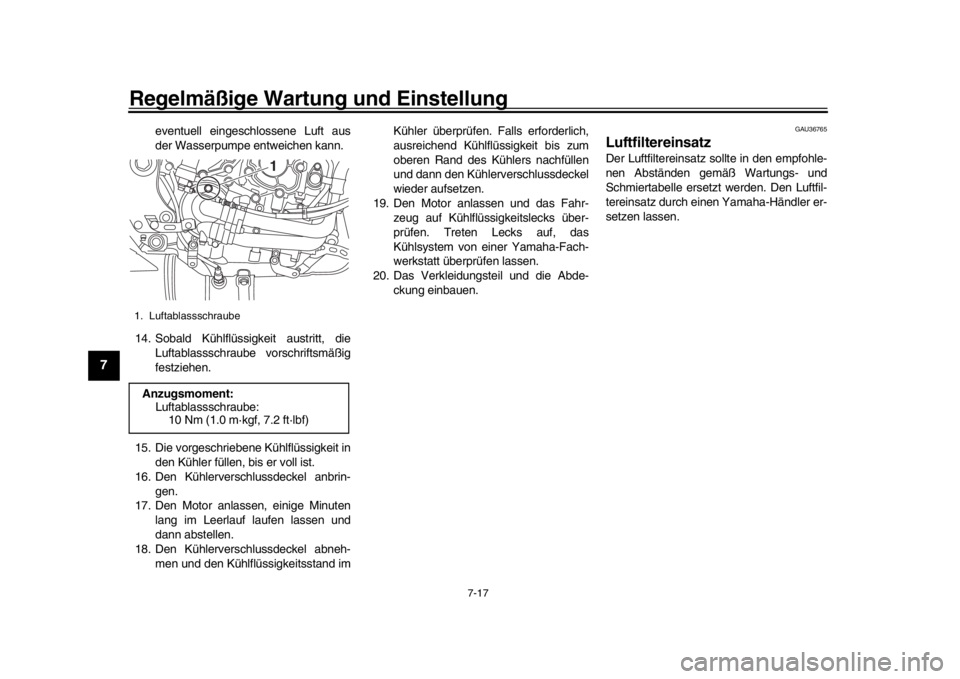

1. LuftablassschraubeAnzugsmoment:Luftablassschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2CR-9-G1.book 17 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-18
1
2
3
4
5
678
9
10
11
12
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386
Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt eins tellen lassen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
Leerlaufdrehzahl:
1200–1400 U/min

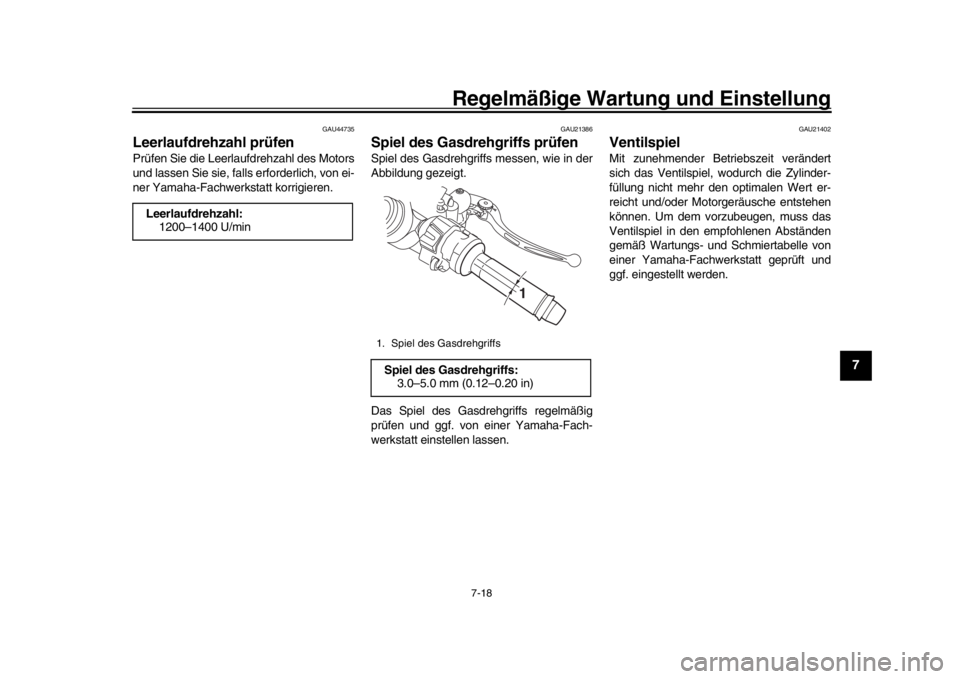

1. Spiel des GasdrehgriffsSpiel des Gasdrehgriffs:3.0–5.0 mm (0.12–0.20 in)
1
2CR-9-G1.book 18 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Regelmäßige Wartung und Einstellung
7-19
1
2
3
4
5
67
8
9
10
11
12
GAU70961
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA18370

Bei Fahren des Fahrzeugs mit fal-
schem Reifenluftdruck besteht Ver-
letzungs- oder Lebensgefahr durch
einen Verlust der Kontrolle über
das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)prüfen und korrigieren.
WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu- reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.
WARNUNG
GWA10472

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
Reifenluftdruck – kalt:
Vorn:250 kPa (2.50 kgf/cm
2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zuladung*: 188 kg (414 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten): 1.6 mm (0.06 in)
2CR-9-G1.book 19 ページ ２０１５年８月２７日　木曜日　午後３時３１分
