2016 YAMAHA YZF-R1M Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
4-30
1
2
345
6
7
8
9
10
11
12
So stellen Sie die Anzeigegruppen ein1. Wählen Sie die Option “Display Set- ting” (Anzeigeeinstellungen) aus. 2. Daraufhin werden die Optionen “DIS-
PLAY-1” (Anzeige-1), “DISPLAY-2”
(Anzeige-2), “DISPLAY-3” (Anzeige-3)
und “DISPLAY-4” (Anzeige-4) ange-
zeigt.
3. Wenn Sie z. B. die Option “DIS- PLAY-1” (Anzeige-1) ausgewählt ha-
ben, werden die Optionen “STREET
MODE 1-1” (Straßenmodus 1-1),
“STREET MODE 1-2” (Straßenmodus
1-2) und “TRACK MODE” (Rennstre-
ckenmodus) angezeigt. 4. Wählen Sie die Option STREET
MODE 1-1 (Strassenmodus 1-1) aus.
5. Wählen Sie mit dem Drehrädchen das gewünschte Element zur Informations-
anzeige aus.
HINWEISDie folgenden Elemente der Informations-
anzeige können ausgewählt werden:
A.TEMP: Lufttemperatur
C.TEMP: Kühlflüssi gkeitstemperatur
1. Element der Informationsanzeige (TRACK
MODE)
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
GPS
12 :
00
1
2CR-9-G1.book 30 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-31
1
2
34
5
6
7
8
9
10
11
12
TRIP-1: Tageskilometerzähler 1
TRIP-2: Tageskilometerzähler 2
ODO: Kilometerzähler
FUEL CON: Verbrauchte Kraftstoffmenge
FUEL AVG: Durchschni ttlicher Kraftstoff-
verbrauch
CRNT FUEL: Momentaner Kraftstoffver-brauch
6. Wählen Sie die Optionen “STREET MODE 1-2” (Straßenmodus 1-2) oder
“TRACK MODE” (Rennstreckenmo-
dus), um die restlichen Elemente für
die Anzeigegruppe “DISPLAY-1” (An-
zeige -1) festzulegen.
7. Wählen Sie das Dreiecksymbol aus, um den Bildschirm zu verlassen. Be-
ginnen Sie wieder bei Schritt 3, um
weitere Anzeigegruppen einzustellen. “Helligkeit”
Mit dieser Option können Sie die allgemei-
ne Helligkeit des Anzeigebildschirms ein-
stellen.
Helligkeit einstellen
1. Wählen Sie die Option “Brightness”
(Helligkeit) aus.
2. Wählen Sie durch Drehen am Dreh- rädchen die gewünschte Helligkeit
aus, und drücken Sie anschließend
kurz auf das Drehrädchen, um die Ein-
stellung zu bestätigen. “Uhr”
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat.

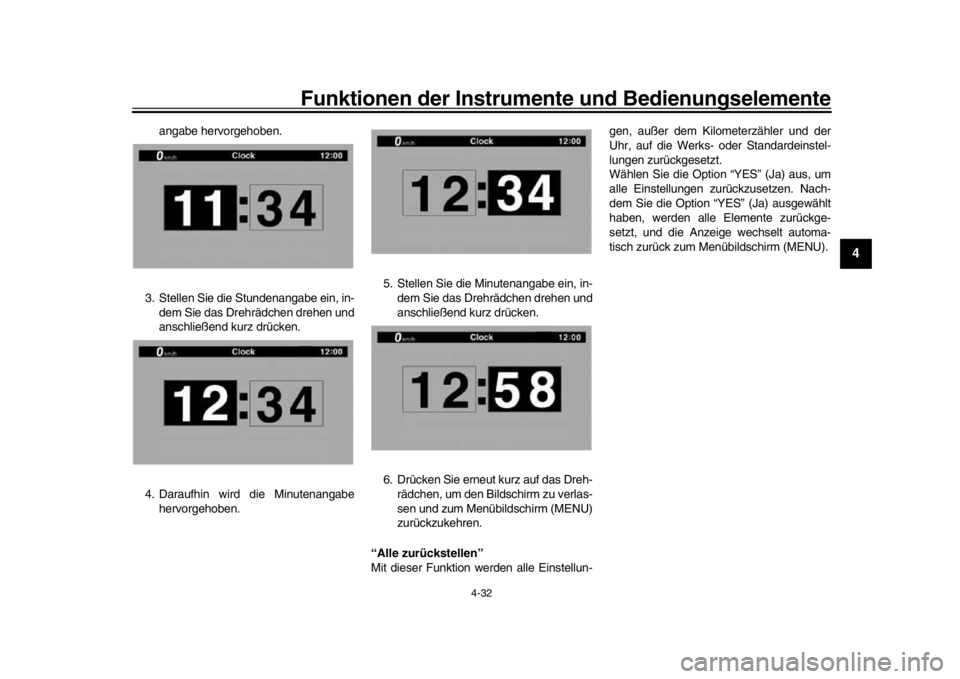

Uhr stellen
1. Wählen Sie auf dem Menübildschirm
(MENU) die Option “Clock” (Digitaluhr)
aus.
2. Nachdem die Option “Clock” (Uhr) ausgewählt wurde, wird die Stunden-
2CR-9-G1.book 31 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-32
1
2
345
6
7
8
9
10
11
12
angabe hervorgehoben.
3. Stellen Sie die Stundenangabe ein, in- dem Sie das Drehrädchen drehen und
anschließend kurz drücken.
4. Daraufhin wird die Minutenangabe hervorgehoben. 5. Stellen Sie die Minutenangabe ein, in-
dem Sie das Drehrädchen drehen und
anschließend kurz drücken.
6. Drücken Sie erneut kurz auf das Dreh- rädchen, um den Bildschirm zu verlas-
sen und zum Menübildschirm (MENU)
zurückzukehren.
“Alle zurückstellen”
Mit dieser Funktion werden alle Einstellun- gen, außer dem Kilome
terzähler und der
Uhr, auf die Werks- oder Standardeinstel-
lungen zurückgesetzt.
Wählen Sie die Option “YES” (Ja) aus, um
alle Einstellungen zurückzusetzen. Nach-
dem Sie die Option “YES” (Ja) ausgewählt
haben, werden alle Elemente zurückge-
setzt, und die Anzeige wechselt automa-
tisch zurück zum Menübildschirm (MENU).
2CR-9-G1.book 32 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-33
1
2
34
5
6
7
8
9
10
11
12
GAU12822
KupplungshebelDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 4-49.)
GAU67010
FußschalthebelDer Fußschalthebel befindet sich an der lin-
ken Seite des Motorrads und wird zusam-
men mit dem Kupplungshebel benutzt, um
die Gänge des 6-G ang-Synchrongetriebes
zu schalten.
Wenn das Schnellschaltsystem eingeschal-
tet ist, erkennt der Fußschaltungsschalter
die Bewegung des Fußschalthebels und er-
laubt das Hochschalten ohne Betätigung
des Kupplungshebels. Siehe QSS auf Seite
4-18 für weitere Informationen.
GAU67033
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Dieses Modell ist mit einem variablen verei-
nigten Bremssystem (UBS) ausgestattet.
Beim Ziehen des Handbremshebels wer-
den die Vorderradbremse und ein Teil der
Hinterradbremse betätigt. Für eine volle
Bremsleistung den Handbremshebel und
den Fußbremshebel gleichzeitig betätigen.
1. Kupplungshebel
1
1. Fußschalthebel
2. Fußschaltungsschalter
1
2
1. “ ” Markierung
2. Einstellrad der Handbremshebelposition
3. Handbremshebel
4. Abstand zwischen Handbremshebel und Lenkergriff
1 2
3
4
2CR-9-G1.book 33 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-34
1
2
345
6
7
8
9
10
11
12
HINWEISSiehe Bremssystem für weitere Informati-
onen zur Funktionsweise des UBS- undABS-Systems.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Gasdrehgriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU67041
BremssystemDieses Modell ist mit einem integrierten
ABS-Bremssystem (ABS) und einem varia-
blen vereinigten Bremssystem (UBS) aus-
gestattet.
Die Bremsen sind mit ABS genau so zu be-
tätigen wie konventionelle Bremsen. Bei ak-
tiviertem ABS ist möglicherweise ein
Pulsieren am Handbremshebel oder Fuß-
bremshebel zu spüren. Bremsen Sie in die-
sem Fall einfach kontinuierlich weiter und
lassen Sie das ABS arbeiten. Bremsen Sie
nicht “pumpend”, da dies die Bremswirkung
reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.

Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf
Schotterpisten, kann der Brems-
weg mit ABS sogar länger sein alsohne.
Das Hydraulik-Steuer gerät von ABS und
UBS wird vom ABS-Steuergerät überwacht,
das das System auf konventionelles Brem-

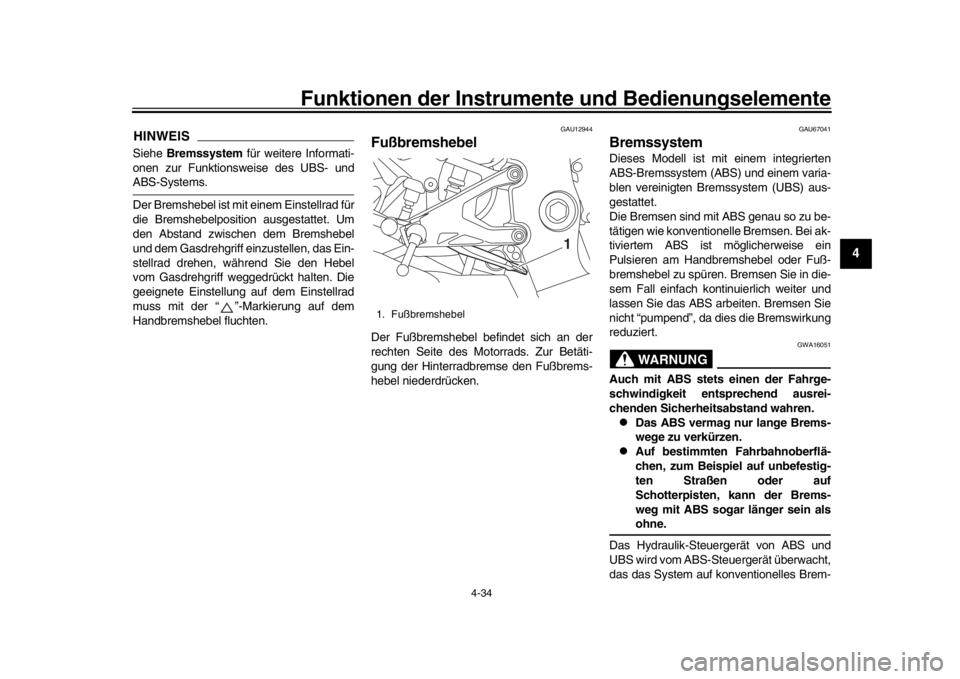

1. Fußbremshebel
1
2CR-9-G1.book 34 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-35
1
2
34
5
6
7
8
9
10
11
12
sen umschaltet, falls ei ne Störung auftritt.HINWEIS
Das ABS-System führt einen Selbst-
test durch, wenn das Fahrzeug gestar-
tet wurde und eine Geschwindigkeit
von 10 km/h (6 mi/h) erreicht hat. Wäh-
rend dieses Tests ist möglicherweise
ein “Klick”-Geräusch aus dem Hydrau-
lik-Steuergerät zu hören und eine Vib-
ration am Hand- oder Fußbremshebel
zu spüren, aber dies ist normal.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an IhreYamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-funktion des ABS kommen.
Beim variablen UBS-Bremssystem wird bei
Betätigung des Handbremshebels der ent-
sprechende Bremsdruck zur Vorderrad-
bremse und, in variabler Höhe, zur
Hinterradbremse erzeugt. Die Höhe dervom UBS-Bremssystem aufgebrachten
Hinterrad-Bremskraft hängt ab von der
Lage und dem Neigungswinkel des Fahr-
zeugs. Wird jedoch nur der Fußbremshebel
betätigt, so wird kein Bremsdruck in der
Vorderradbremse erzeugt.
Für eine volle Bremsleistung den Hand-
bremshebel und den Fußbremshebel
gleichzeitig betätigen.
Wenn Hand- und Fußbremshebel gleichzei-
tig betätigt werden, regelt das UBS die Ver-
teilung der Bremskräfte auf die beiden
Räder.
HINWEIS
Das UBS funktioniert erst, wenn das
Fahrzeug beginnt, sich zu bewegen.

Nach dem Stillstand des Fahrzeugs
mit betätigtem Handbremshebel bleibt
das UBS weiter aktiviert. Ein stärkeres
Betätigen des Handbremshebels stei-
gert nicht die Bremskraft der Hinter-
radbremse. Betätigen Sie daher die
Hinterradbremse, falls stärkere
Bremskraft erforderlich sein sollte (z.
B. beim Parken an einer Steigung).
Das UBS wird nach dem Loslassen
des Handbremshebels deaktiviert.
Sobald das Fahrzeug sich in Bewe-gung setzt, wird das UBS reaktiviert.
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Sensor-Rotor hinten
2. Hinterrad-Sensor
1
22
1
2CR-9-G1.book 35 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-36
1
2
345
6
7
8
9
10
11
12
GAU13075

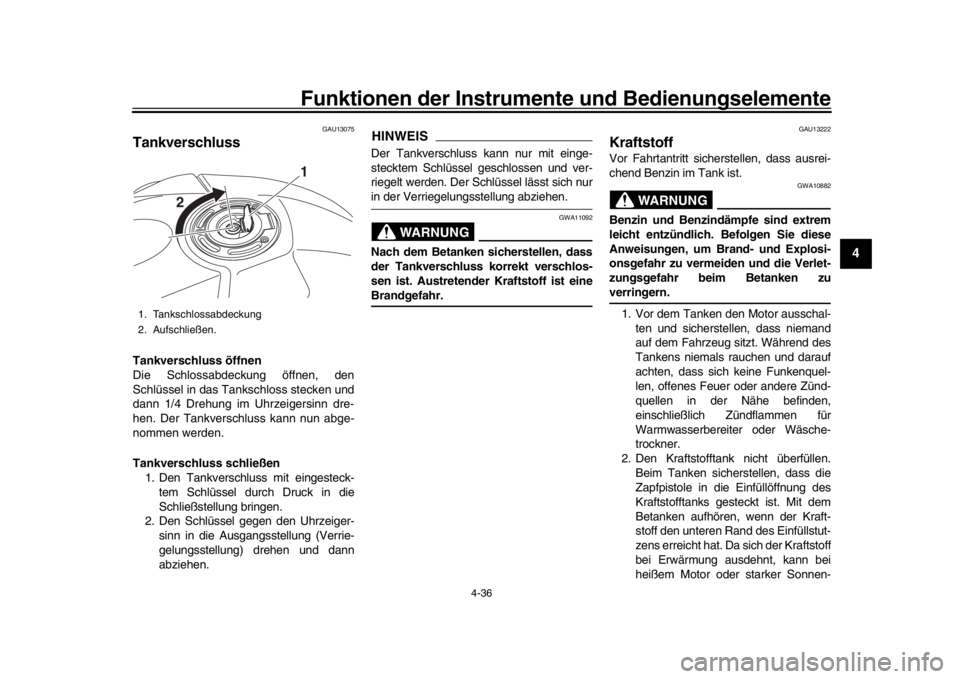

TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluss kann nun abge-
nommen werden.
Tankverschluss schließen 1. Den Tankverschluss mit eingesteck- tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nurin der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eineBrandgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicher stellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zuverringern.
1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
heißem Motor oder starker Sonnen-
1. Tankschlossabdeckung
2. Aufschließen.
1
2
2CR-9-G1.book 36 ページ ２０１５年８月２７日　木曜日　午後３時３１分

Funktionen der Instrumente und Bedienungselemente
4-37
1
2
34
5
6
7
8
9
10
11
12
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt, eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU54602
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
[E10] zulässig)
Fassungsvermögen des Kraftstoff-
tanks: 17 L (4.5 US gal, 3.7 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet): 3.0 L (0.79 US gal, 0.66 Imp.gal)
2CR-9-G1.book 37 ページ ２０１５年８月２７日　木曜日　午後３時３１分
