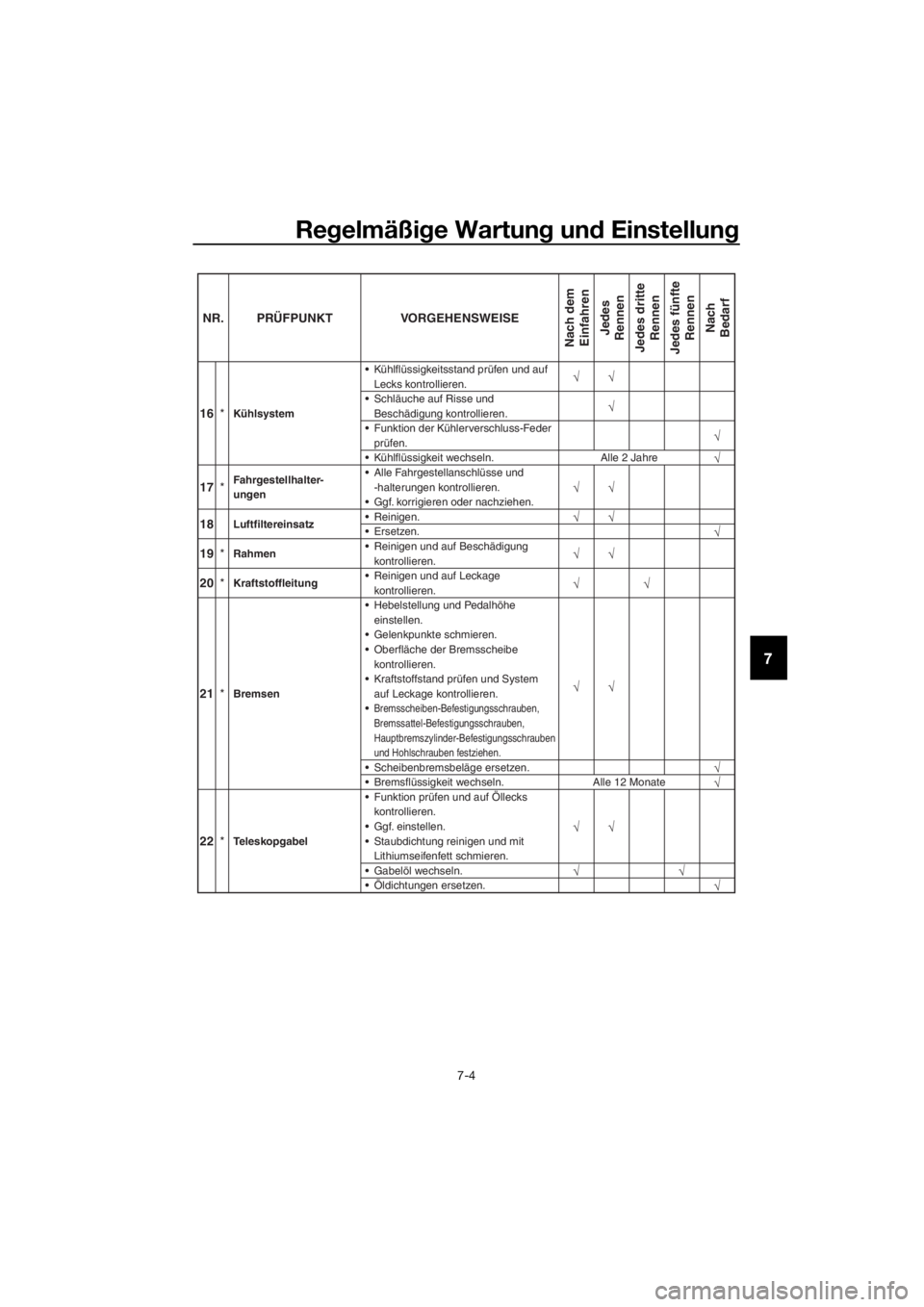

Page 49 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-4
7
22*Teleskopgabel  Funktion prüfen und auf Öllecks
kontrollieren.
 Ggf. einstellen.√√ Staubdichtung reinigen und mit  Lithiumseifenfett schmieren.
 Gabelöl wechseln.
√√ Öldichtungen ersetzen.√
 Kühlflüssigkeitsstand prüfen und auf  Lecks kontrollieren.√√
16 *
Kühlsystem  Schläuche auf Risse und
Beschädigung kontrollieren.√
 Funktion der Kühlerverschluss-Feder prüfen.√
 Kühlflüssigkeit wechseln. Alle 2 Jahre
Alle 12 Monate√ Alle Fahrgestellanschlüsse und  -halterungen kontrollieren.
√√
17
*Fahrgestellhalter-
ungen
 Ggf. korrigieren oder nachziehen.
18Luftfiltereinsatz Reinigen.√√ Ersetzen.√
19 *
Rahmen  Reinigen und auf Beschädigung
kontrollieren.√√
√√
20
*
Kraftstoffleitung  Reinigen und auf Leckage
kontrollieren.√√
21 *
Bremsen  Hebelstellung und Pedalhöhe
einstellen.
 Gelenkpunkte schmieren.
 Oberfläche der Bremsscheibe  kontrollieren.
 Kraftstoffstand prüfen und System  auf Leckage kontrollieren.
Bremsscheiben-Befestigungsschrauben,
Bremssattel-Befestigungsschrauben,
Hauptbremszylinder-Befestigungsschrauben
und Hohlschrauben festziehen.
 Scheibenbremsbeläge ersetzen.√ Bremsflüssigkeit wechseln.√
NR. PRÜFPUNKT VORGEHENSWEISE
Nach dem
Einfahren
Jedes
Rennen
Jedes dritte Rennen
Jedes fünfte Rennen
Nach
Bedarf
U1SN84G0.book  Page 4  Wednesday, June 10, 2015  10:27 AM

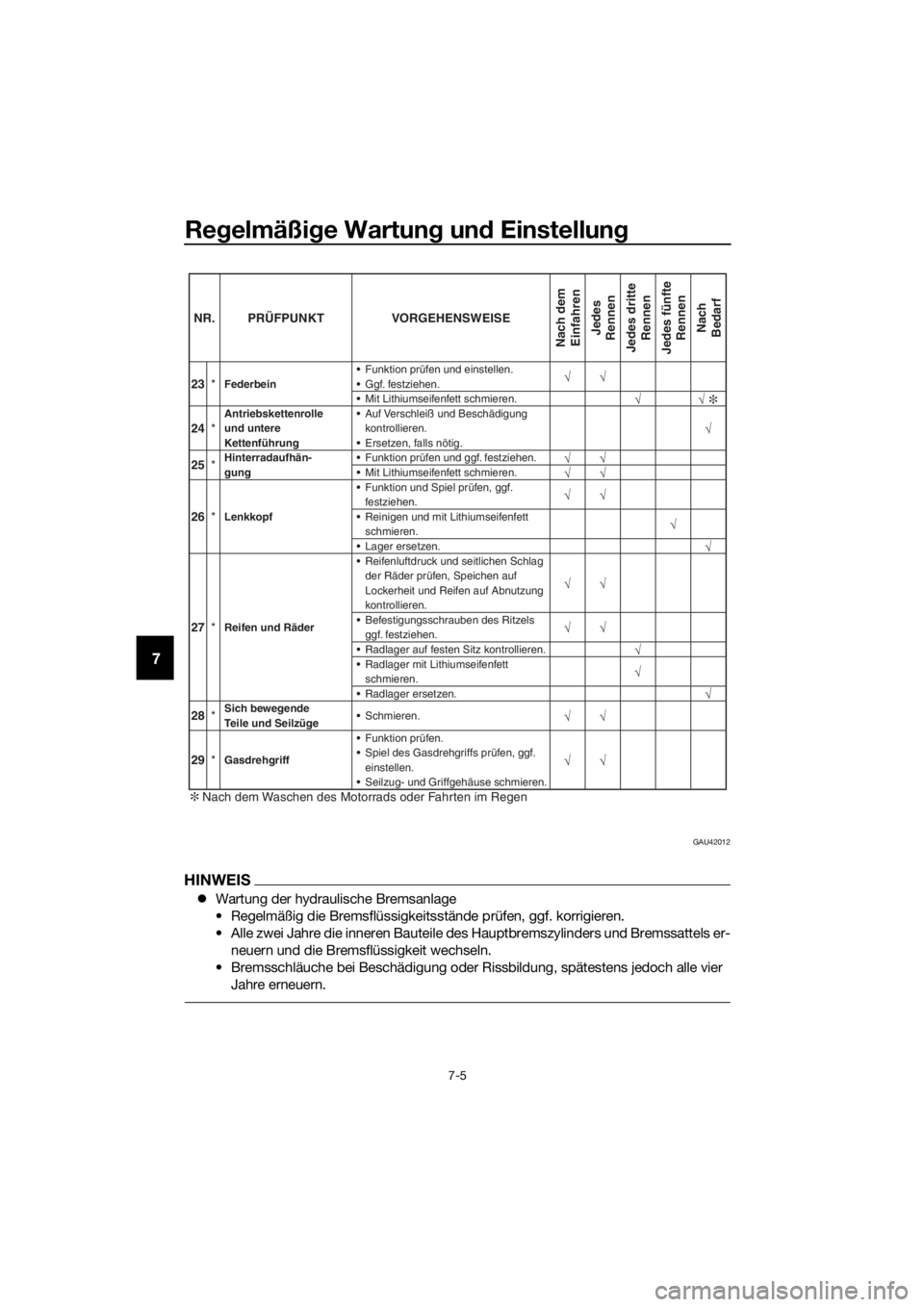

        Page 50 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-5
7
GAU42012
HINWEIS
Wartung der hydraulische Bremsanlage
• Regelmäßig die Bremsflüssigkeitsstände prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er- neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier  Jahre erneuern.
23 *Federbein  Funktion prüfen und einstellen.√√ Ggf. festziehen.
 Mit Lithiumseifenfett schmieren.
√√ ∗
24
*Antriebskettenrolle
und untere
Kettenführung  Auf Verschleiß und Beschädigung
kontrollieren.
√ Ersetzen, falls nötig.
25 *Hinterradaufhän-
gung  Funktion prüfen und ggf. festziehen.√√ Mit Lithiumseifenfett schmieren.√√ Funktion und Spiel prüfen, ggf.
festziehen.√√
26 *
Lenkkopf  Reinigen und mit Lithiumseifenfett
schmieren.√
 Lager ersetzen.√ Reifenluftdruck und seitlichen Schlag der Räder prüfen, Speichen auf
Lockerheit und Reifen auf Abnutzung
kontrollieren.
√√
 Befestigungsschrauben des Ritzels ggf. festziehen.√√
27
*Reifen und Räder
 Radlager auf festen Sitz kontrollieren.
√ Radlager mit Lithiumseifenfett schmieren.√
 Radlager ersetzen.√
28 *Sich bewegende
Teile und Seilzüge  Schmieren.√√
29 *
Gasdrehgriff  Funktion prüfen.√√ Spiel des Gasdrehgriffs prüfen, ggf.
einstellen.
 Seilzug- und Griffgehäuse schmieren.
Nach dem Waschen des Motorrads oder Fahrten im Regen∗
NR. PRÜFPUNKT VORGEHENSWEISE
Nach dem
Einfahren
Jedes
Rennen
Jedes dritte Rennen
Jedes fünfte Rennen
Nach
Bedarf
U1SN84G0.book  Page 5  Wednesday, June 10, 2015  10:27 AM


        Page 51 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-6
7
GAU19614
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze aus bauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen. Zün
dkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der  die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen  Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand  mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zün dkerze:
NGK/BR10EG
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.5–0.6 mm (0.020–0.024 in)
U1SN84G0.book  Page 6  Wednesday, June 10, 2015  10:27 AM


        Page 52 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-7
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
GAU41449
Getrie beöl
Das Getriebe sollte vor Fahrtbeginn auf Öl-
lecks geprüft werden. Wird ein Leck gefun-
den, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt
werden.
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
3. Ein Ölauffanggefäß unter das Getrie-
begehäuse stellen, um das Altöl auf-
zufangen.
4. Den Einfüllschraubverschluss und die
Getriebeöl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Öl
aus dem Getriebe abzulassen.
5. Die Ablassschraube mit einer neuen  Dichtung einschrauben und anschlie-
ßend vorschriftsmäßig festziehen.
Anzu
gsmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Getriebeöl-Einfüllschraubverschluss
2. Getriebeöl-Ablassschraube
3. Dichtung
Anzu gsmoment:
Getriebeöl-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
3
U1SN84G0.book  Page 7  Wednesday, June 10, 2015  10:27 AM


        Page 53 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-8
7
6. Die vorgeschriebene Menge des emp-
fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG
GCA10453
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da  das Getrie-
b eöl auch  die Kupplun g schmiert),
mischen  Sie keine chemischen Zu-
sätze  bei. Verwen den  Sie keine Öle
mit Diesel- Spezifikation “CD” o der
Öle von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in  das Getrie be ein drin gen.
7. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
GAU20071
Kühlflüssi gkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUM1296Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Kühler-Verschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen.  WARNUNG! Nie-
mals versuchen, d en Kühler-Ver-
schluss deckel  bei heißem Motor
a b zunehmen.
 [GWA10382]
Empfohlene Getrie beölsorte:
Siehe Seite 9-1.
Füllmen ge für d en Ölwechsel:
0.51 L (0.54 US qt, 0.45 Imp.qt)
1. Kühlerverschlussdeckel
1
U1SN84G0.book  Page 8  Wednesday, June 10, 2015  10:27 AM


        Page 54 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-9
7
HINWEIS
Die Kühlflüssigkeit sollte bis zur Unterkante
des Kühlflüssigkeits-Einfüllstutzens rei-
chen. Der Stand ändert sich mit unter-
schiedlicher Motortemperatur.
3. Befindet sich die Kühlflüssigkeit unter-
halb des vorgeschriebenen Kühlmit-
telstands, Kühlflüssigkeit nachfüllen
und dann den Kühler-Verschlussde-
ckel aufsetzen.  ACHTUNG: Wenn
keine Kühlflüssi gkeit zur Verfü gun g
steht, kann statt dessen  destilliertes
Wasser o der weiches Leitun gswas-
ser  benutzt wer den. Kein hartes
Wasser o der  Salzwasser verwen-
d en,  da  dies  dem Motor scha det.
Wenn Wasser anstelle von Kühlflüs-
si gkeit verwen det wur de, tauschen
S ie es so schnell wie mö glich  durch
Kühlflüssi gkeit aus,  da sonst d as
Kühlsystem nicht  geg en Frost un d
Korrosion g eschützt ist. Wenn  der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de,  den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü be
 rprüfen lassen,  da
sonst  die Wirksamkeit  des Kühlmit-
tels re duziert wir d.
 [GCA10473] GAUM1318
Kühlflüssi
gkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Den Kühler-Verschlussdeckel entfer-
nen und dann die Kühlflüssigkeits-Ab-
lassschraube mit Dichtung herausdre-
hen, um die Kühlflüssigkeit
abzulassen.  WARNUNG! Niemals
versuchen,  den Kühler-Verschluss-
d eckel  bei heißem Motor a bzuneh-
men.
 [GWA10382]
4. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
1. Korrekter Kühlflüssigkeitsstand
1
1. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
12
U1SN84G0.book  Page 9  Wednesday, June 10, 2015  10:27 AM


        Page 55 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-10
7
5. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
6. Die empfohlene Kühlflüssigkeit in den  Kühler füllen, bis er voll ist.
7. Den Kühlerverschlussdeckel aufset- zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und an-
schließend abstellen.
8. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zur
Unterkante des Kühler-Einfüllstutzens
nachfüllen und dann den Kühlerdeckel
wieder aufsetzen.
9. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.GAU48392
Luftfiltereinsatz reini gen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger
zu reinigen oder ggf. zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite 4-8.)
2. Den Luftfilter-Gehäusedeckel wie ab- gebildet entfernen.
3. Flügelschraube und ihre Unterleg- scheibe entfernen und den Luftfilter-
einsatz herausnehmen.
Anzu
gsmoment:
Kühlflüssigkeits-Ablassschraube: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischun gsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmen ge:
Kühler (einschließlich aller Kanäle): 0.54 L (0.57 US qt, 0.48 Imp.qt)
1. Luftfiltergehäuseabdeckung
U1SN84G0.book  Page 10  Wednesday, June 10, 2015  10:27 AM


        Page 56 of 88

Regelmäßi ge Wartun g un d Einstellun g
7-11
7
4. Den Filterschaumstoff vom Filterge-
rüst abnehmen.
5. Den Filterschaumstoff mit Lösungs- mittel reinigen und dann das restliche
Lösungsmittel ausdrücken.
6. Die gesamte Oberfläche des Filter- schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
7. Den Filterschaumstoff über das Filter-gerüst spannen.
8. Allzweckfett am Luftfiltereinsatz-Sitz  auftragen.
9. Den Luftfiltereinsatz in das Luftfilter- gehäuse mit der Nase nach oben ge-
richtet einsetzen und dann die Flügel-
schraube mit ihrer Unterlegscheibe
montieren.  ACHTUNG:  S icherstel-
len,  dass  der Luftfiltereinsatz kor-
rekt im Luftfilter gehäuse ein gesetzt
ist. Der Motor sollte niemals ohne
ein geb auten Luftfiltereinsatz b e-
trie ben wer den,  da sonst  der ( die)
Kol ben un d/od er Zylin der stärke-
rem Verschleiß unterlie gen.
 [GCA10482]
ACHTUNG:  Achten Sie darauf,  die
Unterle gschei be wie g ezeigt mit ih-
rer  gerun deten  Seite nach außen
g erichtet einzusetzen.
 [GCA16692]
1. Flügelschraube
2. Unterlegscheibe
3. Luftfiltereinsatz
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
1
2
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Luftfiltereinsatz-Sitz
1
U1SN84G0.book  Page 11  Wednesday, June 10, 2015  10:27 AM
