2016 YAMAHA WR 250R Notices Demploi (in French)

Entretiens et réglages périodiques
6-7
1
2
3
4
567
8
9
10
11
12
17 Béquille latérale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. 
18 *Contacteur de
béquille latérale Contrôler le fonctionnement.

19 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. 
20 *Combiné
ressort-amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. 
21 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.

22 Huile moteur Changer.
Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. 
Tous les 5000 km (3000 mi) 
23 Élément du filtre à
huile moteur Remplacer.

24 *Circuit de
refroidissement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. 
Remplacer le liquide de refroidissement. Tous les 3 ans
25 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.

26 Pièces mobiles et
câbles Lubrifier.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BN3-9-F0.book 7 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-8
1
2
3
4
56
7
8
9
10
11
12
FAU18671
N.B.
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.

Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans. Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
27*Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz. 
28 *Éclairage,
signalisation et
contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BN3-9-F0.book 8 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-9
1
2
3
4
567
8
9
10
11
12
FAU18773
Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.

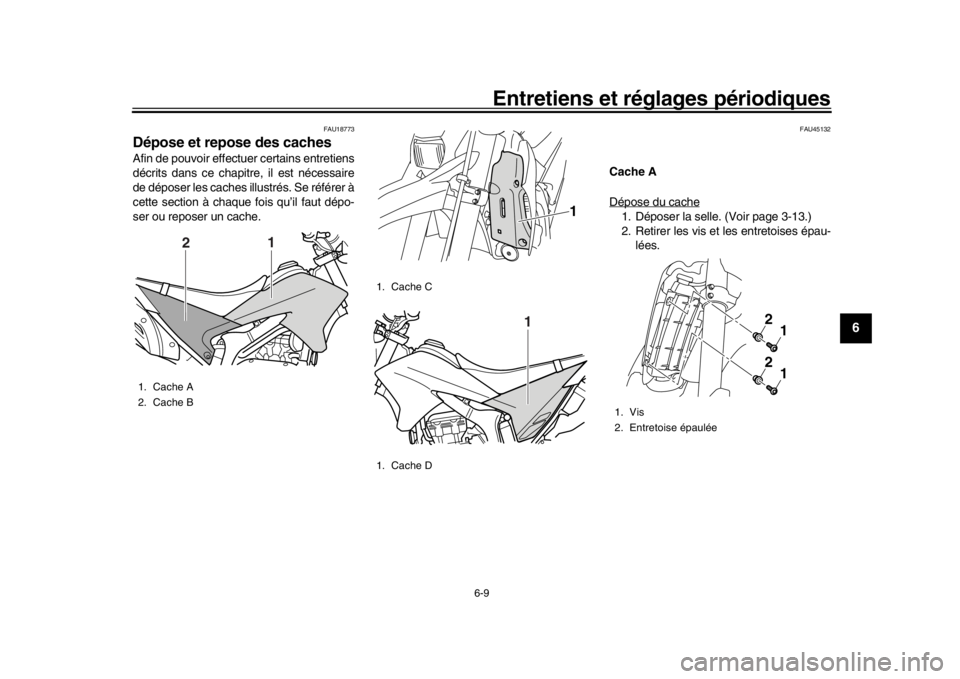

FAU45132
Cache A
Dépose du cache1. Déposer la selle. (Voir page 3-13.)
2. Retirer les vis et les entretoises épau- lées.
1. Cache A
2. Cache B
1
2
1. Cache C
1. Cache D
1
1
1. Vis
2. Entretoise épaulée
2
1
2
1
BN3-9-F0.book 9 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-10
1
2
3
4
56
7
8
9
10
11
12

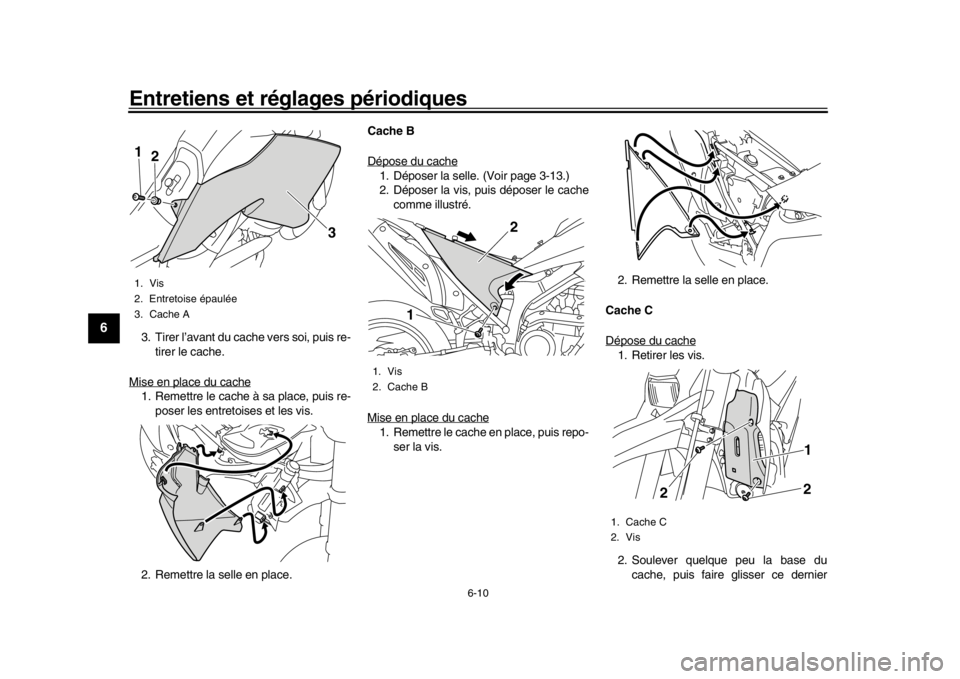

3. Tirer l’avant du cache vers soi, puis re- tirer le cache.
Mise en place du cache1. Remettre le cache à sa place, puis re- poser les entretoises et les vis.
2. Remettre la selle en place. Cache B
Dépose du cache
1. Déposer la selle. (Voir page 3-13.)
2. Déposer la vis, puis déposer le cache
comme illustré.
Mise en place du cache1. Remettre le cache en place, puis repo- ser la vis. 2. Remettre la selle en place.
Cache C
Dépose du cache
1. Retirer les vis.
2. Soulever quelque peu la base du cache, puis faire glisser ce dernier
1. Vis
2. Entretoise épaulée
3. Cache A1
2
3
1. Vis
2. Cache B
1 2
1. Cache C
2. Vis
12
2
BN3-9-F0.book 10 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-11
1
2
3
4
567
8
9
10
11
12
vers l’avant.
Mise en place du cache
Remettre le cache en place, puis reposer
les vis.

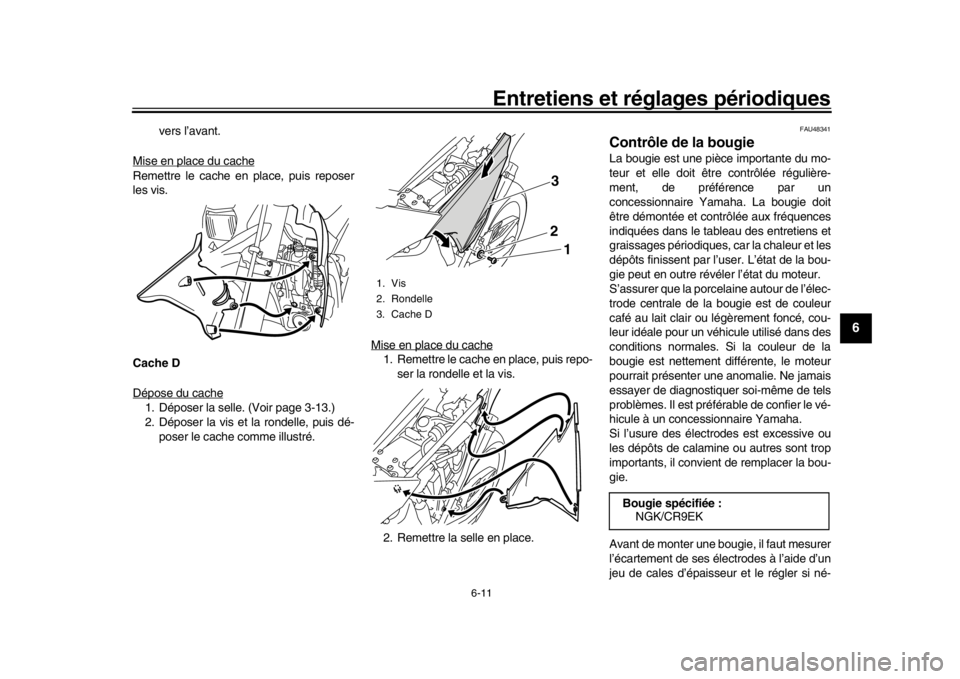

Cache D
Dépose du cache1. Déposer la selle. (Voir page 3-13.)
2. Déposer la vis et la rondelle, puis dé- poser le cache comme illustré. Mise en place du cache
1. Remettre le cache en place, puis repo-
ser la rondelle et la vis.
2. Remettre la selle en place.
FAU48341
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et elle doit être contrôlée régulière-
ment, de préférence par un
concessionnaire Yamaha. La bougie doit
être démontée et contrôlée aux fréquences
indiquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les
dépôts finissent par l’user. L’état de la bou-
gie peut en outre révéler l’état du moteur.
S’assurer que la porcelaine autour de l’élec-
trode centrale de la bougie est de couleur
café au lait clair ou légèrement foncé, cou-
leur idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur de la
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
1. Vis
2. Rondelle
3. Cache D
3
2 1
Bougie spécifiée : NGK/CR9EK
BN3-9-F0.book 11 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-12
1
2
3
4
56
7
8
9
10
11
12
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.ATTENTION
FCA10841
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
FAU45145
Huile moteur et élément de filtre à
huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur droit du carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.

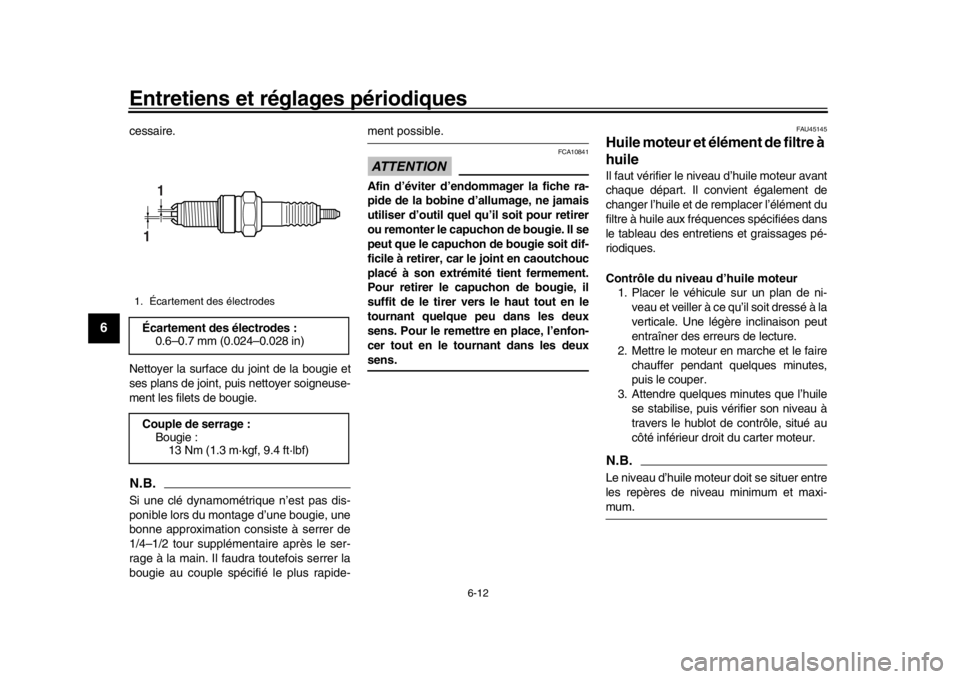

1. Écartement des électrodesÉcartement des électrodes :0.6–0.7 mm (0.024–0.028 in)
Couple de serrage : Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
BN3-9-F0.book 12 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-13
1
2
3
4
567
8
9
10
11
12
4. Si le niveau d’huile moteur est inférieur au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du
filtre à huile) 1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée. 4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.
N.B.Ignorer les étapes 5–8 si l’élément du filtreà huile n’est pas remplacé.
5. Retirer le cache d’élément de filtre à huile après avoir retiré ses vis. 6. Retirer l’élément du filtre à huile et les
joints toriques.
7. Monter un élément du filtre à huile neuf et des joints toriques neufs.
1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Hublot de contrôle du niveau d’huile moteur
1
2
3 4
1. Vis de vidange d’huile moteur
2. Joint
12
1. Couvercle de l’élément du filtre à huile
2. Vis du couvercle de l’élément du filtre à
huile
1. Joint torique
2. Élément du filtre à huile
1
2
1 2
BN3-9-F0.book 13 ページ ２０１５年６月２９日　月曜日　午前１０時１５分

Entretiens et réglages périodiques
6-14
1
2
3
4
56
7
8
9
10
11
12
N.B.S’assurer que les joints toriques sont bienlogés. 8. Remettre le cache d’élément de filtre à huile en place, installer ses vis, puis
les serrer au couple de serrage spéci-
fié.
9. Remettre la vis de vidange d’huile mo- teur et un joint neuf en place, puis ser-
rer la vis au couple spécifié.
10. Remettre à niveau en ajoutant la quan- tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.
N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-pement ont refroidi.ATTENTION
FCA11621

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation “ENER-
GY CONSERVING II” ou la même
désignation avec un chiffre plus
élevé.

S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
11. Mettre le moteur en marche et le lais- ser tourner au ralenti pendant quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
12. Couper le moteur, attendre quelques
minutes que l’huile se stabilise, puis
vérifier le niveau d’huile et faire l’ap-
point, si nécessaire.
ATTENTION
FCA11232
Après avoir changé l’huile moteur, véri-
fier la pression d’huile de la manière dé-
crite ci-dessous.
Desserrer la vis de purge d’air.

Mettre le moteur en marche et le
laisser tourner au ralenti jusqu’à ce
que de l’huile s’écoule. Si l’huile ne
s’écoule pas après une minute, ar-
rêter immédiatement le moteur
pour éviter un grippage. Dans ce
cas, il faut faire réparer le véhicule
chez un concessionnaire Yamaha.

Après avoir vérifié la pression
d’huile, serrer la vis de purge d’airau couple de serrage spécifié.
Couple de serrage :
Vis du couvercle de l’élément du filtre
à huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couple de serrage : Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile recommandée : Voir page 8-1.
Quantité d’huile : Changement d’huile:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Avec dépose du filtre à huile: 1.40 L (1.48 US qt, 1.23 Imp.qt)
