8-23
8
3. Placer un bac récupérateur d’huile sousle carter de couple conique arrière afin
d’y recueillir l’huile vidangée.
4. Retirer le boucho n de remplissage de
l’huile du couple conique arrière, le bou-
lon de vidange du couple conique arrière
et leur joint, puis vidanger l’huile. 5. Remonter le boulon de vidange et un joint
neuf, puis serrer le boulon au couple spé-
cifié.
6. Remplir avec de l’huile de couple conique arrière du type recommandé jusqu’au
goulot de l’orifice de remplissage.1. Cache inférieur arrière
2. Vis
22
1
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :Boulon de vidange d’huile de couple co-
nique arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)
21
UBN57AF0.book Page 23 Tuesday, November 24, 2015 2:22 PM

8-24
8
ATTENTION : Ne pas laisser pénétrer
de corps étrangers dans le carter de
couple conique.
[FCB00422]
7. Contrôler l’état du joint du bouchon de
remplissage et le remplacer s’il est
abîmé.
8. Remonter le bouchon de remplissage de
l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.
9. Vérifier l’absence de fuite d’huile. Si une fuite est détectée, en rechercher la
cause. 10. Remettre le cache en place en le fixant à
l’aide des boulons, puis les serrer au cou-
ple spécifié.
FBU36082Huile de différentielContrôle du niveau d’huile de différentiel
1. Stationner le véhicule sur une surface de niveau.
2. Retirer le bouchon de remplissage d’huile
de différentiel et son joint, puis vérifier le
niveau d’huile. L’huile doit arriver
jusqu’au bord de l’orifice de remplissage.
Huile recommandée :Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.64 L (0.68 US qt, 0.56 Imp.qt)
Couple de serrage : Vis de remplissage de l’huile de couple co-
nique arrière :23 Nm (2.3 m·kgf, 17 ft·lbf)
Couples de serrage :Boulon de cache arrière inférieur :9 Nm (0.9 m·kgf, 6.5 ft·lbf)
UBN57AF0.book Page 24 Tuesday, November 24, 2015 2:22 PM

8-25
8
3. Si le niveau est insuffisant, ajouter del’huile du type recommandé jusqu’au ni-
veau spécifié. ATTENTION : Ne pas
laisser pénétrer de corps étrangers
dans le boîtier de différentiel.
[FCB00412]
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage d’huile de différentiel et un joint neuf, puis
serrer le bouchon au couple spécifié. Vidange de l’huile de différentiel
1. Stationner le véhicule sur une surface de
niveau.

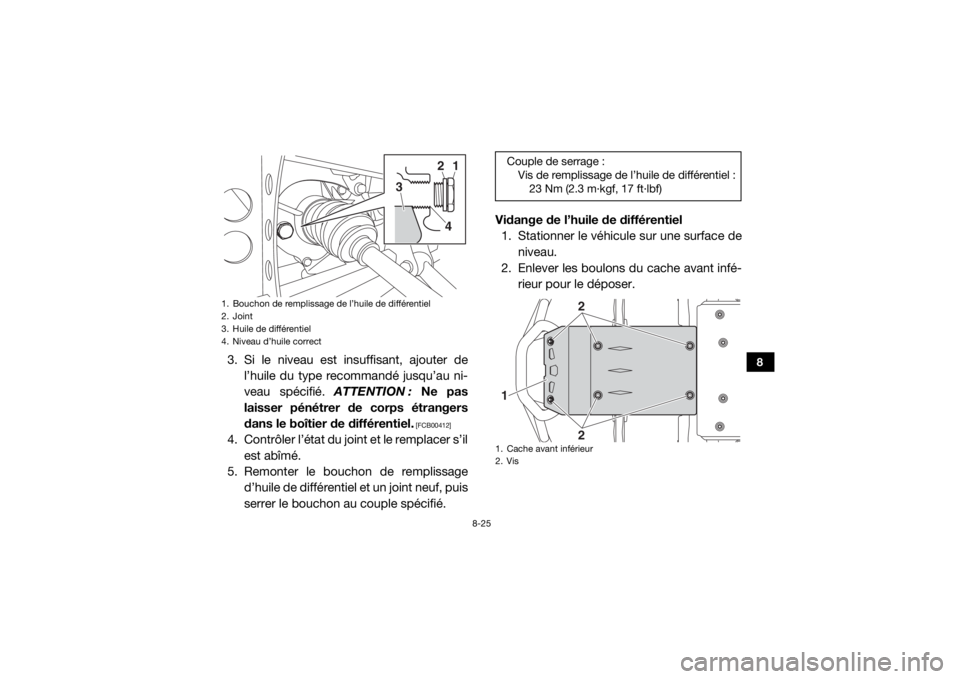

2. Enlever les boulons du cache avant infé- rieur pour le déposer.1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
Couple de serrage :Vis de remplissage de l’huile de différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)1. Cache avant inférieur
2. Vis
22
1
UBN57AF0.book Page 25 Tuesday, November 24, 2015 2:22 PM

8-26
8
3. Placer un bac récupérateur d’huile sousle carter de différentiel afin d’y recueillir
l’huile vidangée.
4. Retirer le bouchon de remplissage d’huile de différentiel, le boulon de vidange de
l’huile de différentiel et leur joint, puis vi-
danger l’huile.
5. Remonter le boulon de vidange de l’huile de différentiel et un joint neuf, puis serrer
le boulon au couple spécifié. 6. Remplir le carter de différentiel de l’huile
recommandée. ATTENTION : Ne pas
laisser pénétrer de corps étrangers
dans le boîtier de différentiel.
[FCB00412]
7. Contrôler l’état du joint du bouchon de remplissage et le remplacer s’il est
abîmé.
8. Remonter le bouchon de remplissage d’huile de différentiel et un joint neuf, puis
serrer le bouchon au couple spécifié.

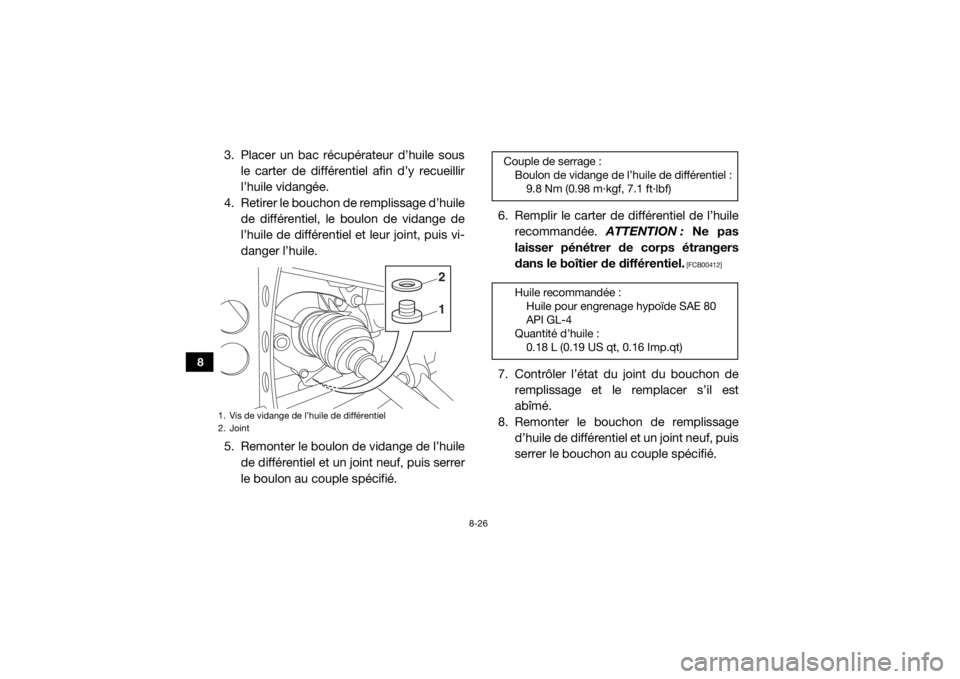

1. Vis de vidange de l’huile de différentiel
2. Joint
12
Couple de serrage :Boulon de vidange de l’huile de différentiel :9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
Huile recommandée : Huile pour engrenage hypoïde SAE 80
API GL-4
Quantité d’huile : 0.18 L (0.19 US qt, 0.16 Imp.qt)
UBN57AF0.book Page 26 Tuesday, November 24, 2015 2:22 PM

8-27
8
9. Vérifier l’absence de fuite d’huile. Si unefuite est détectée, en rechercher la
cause.
10. Remettre le cache inférieur avant en
place en le fixant à l’aide des boulons
comme illustré, puis les serrer au couple
spécifié. 11. Poser les boulons restants comme illus-

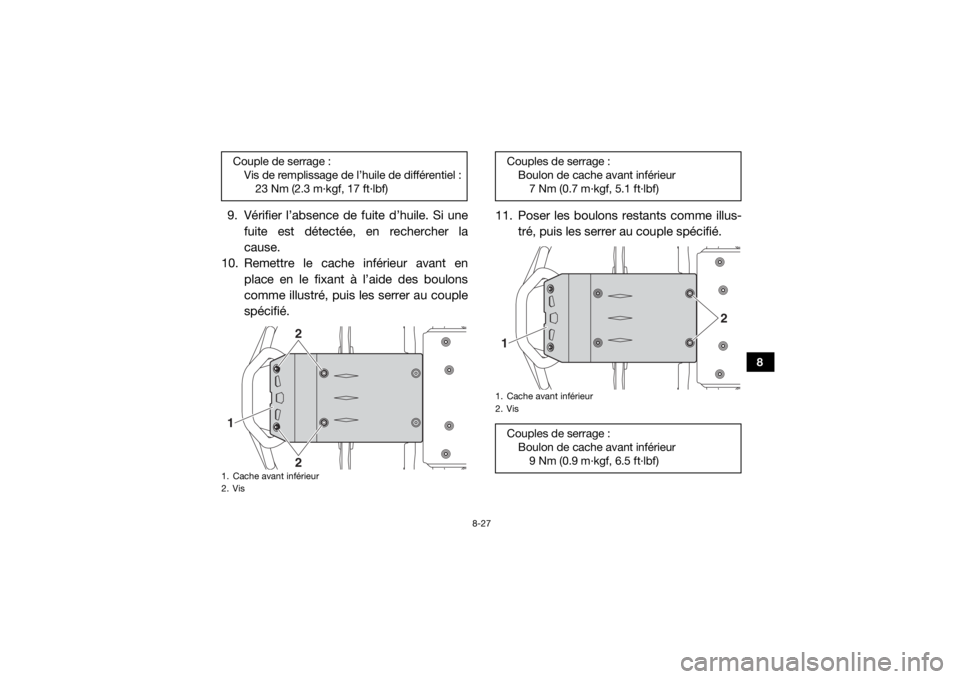

tré, puis les serrer au couple spécifié.Couple de serrage :Vis de remplissage de l’huile de différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)1. Cache avant inférieur
2. Vis
22
1
Couples de serrage : Boulon de cache avant inférieur7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache avant inférieur
2. VisCouples de serrage : Boulon de cache avant inférieur9 Nm (0.9 m·kgf, 6.5 ft·lbf)
2
1
UBN57AF0.book Page 27 Tuesday, November 24, 2015 2:22 PM

8-28
8
FBU36091Liquide de refroidissementIl convient de vérifier le niveau du liquide de
refroidissement avant chaque départ. En
outre, le liquide de refroidissement doit être
remplacé aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Contrôle du niveau du liquide de refroidis-
sement1. Stationner le véhicule sur une surface de niveau.
2. Contrôler le niveau du liquide de refroi- dissement dans le vase d’expansion lors-
que le moteur est froid. En effet, le niveau
du liquide varie selon la température du
moteur.N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau minimum
et maximum.
3. Si le liquide de refroidissement se trouvesur le repère de niveau minimum ou en-
dessous, retirer le bouchon du vase d’ex-
pansion, ajouter du liquide de refroidisse-
ment jusqu’au repère de niveau maxi-

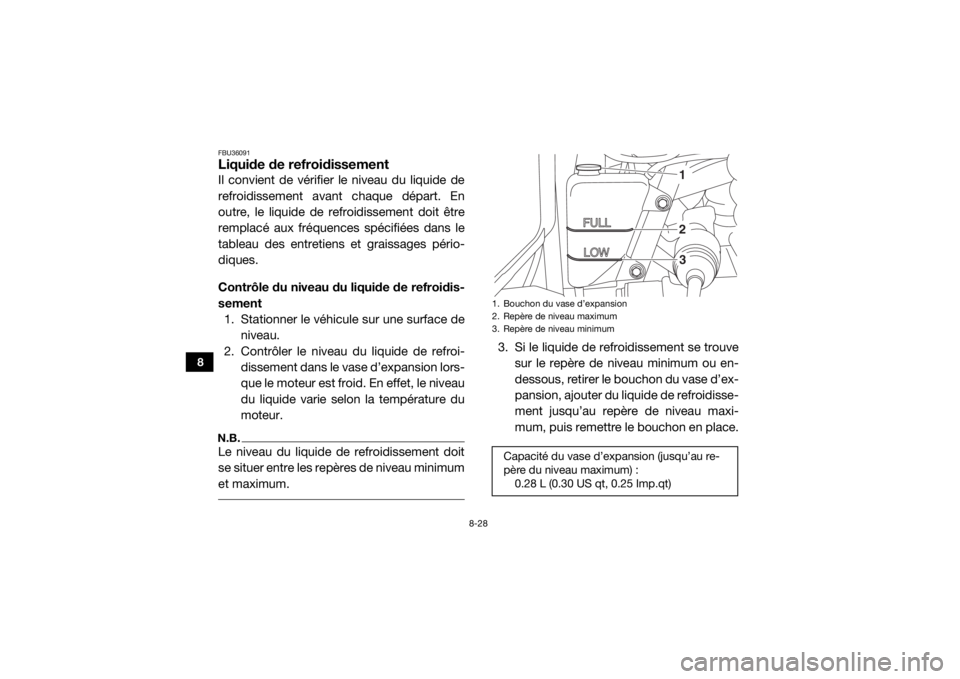

mum, puis remettre le bouchon en place.1. Bouchon du vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimumCapacité du vase d’expansion (jusqu’au re-
père du niveau maximum) :0.28 L (0.30 US qt, 0.25 Imp.qt)
123
UBN57AF0.book Page 28 Tuesday, November 24, 2015 2:22 PM

8-29
8
Changement du liquide de refroidissement
AVERTISSEMENT
FWB01891Attendre que le moteur et le radiateur aient
refroidi avant d’enlever le bouchon de ra-
diateur. Le liquide chaud et la vapeur
risquent de provoquer des brûlures. Tou-
jours couvrir le bouchon d’un chiffon épais
avant de l’ouvrir. Laisser s’échapper les
vapeurs résiduelles avant de retirer le bou-
chon. 1. Stationner le véhicule sur une surface de niveau.
2. Déposer le capot. (Voir les explications relatives à la dépose et à la mise en place
du capot à la page 8-11.)
3. Enlever les boulons du cache central infé- rieur pour le déposer. 4. Placer un récipient sous le moteur afin d’y
recueillir le liquide de refroidissement vi-
dangé.
5. Déposer le bouchon de radiateur.

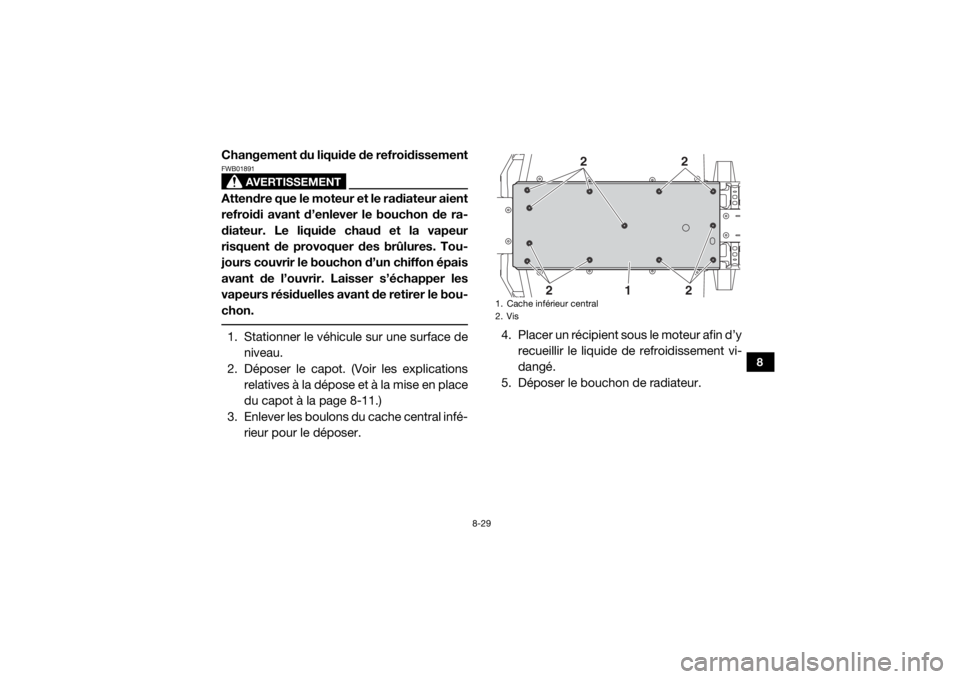

1. Cache inférieur central
2. Vis
22
2
2
1
UBN57AF0.book Page 29 Tuesday, November 24, 2015 2:22 PM

8-30
8
6. Retirer le boulon de vidange du liquide derefroidissement et son joint afin de vidan-
ger le liquide de refroidissement du mo-
teur et du radiateur. 7. Placer un récipient sous le vase d’expan-
sion afin d’y recueillir le liquide de refroi-
dissement vidangé.

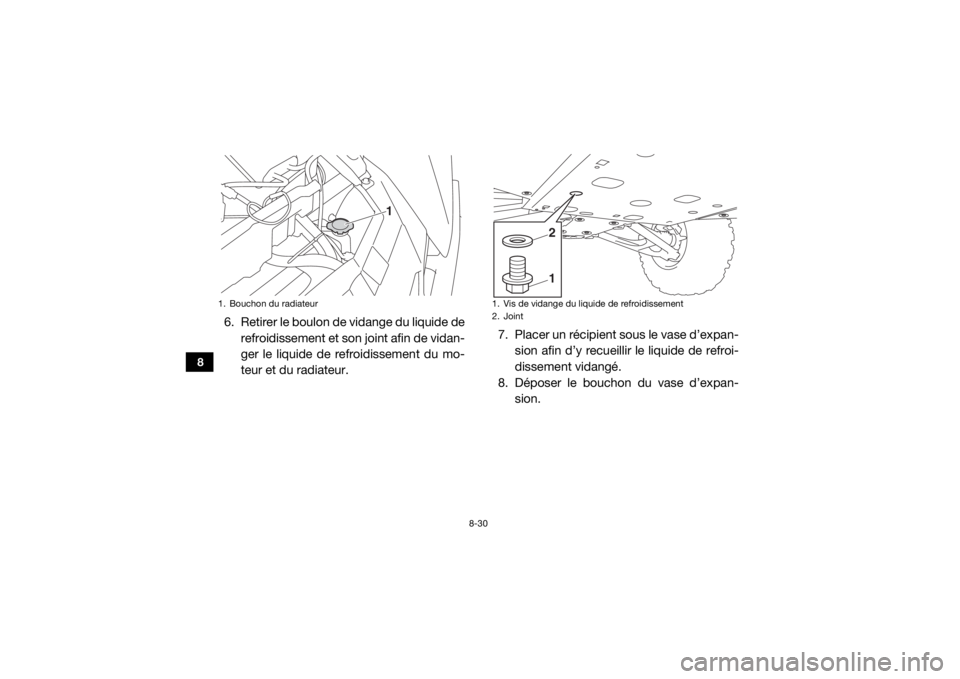

8. Déposer le bouchon du vase d’expan- sion.1. Bouchon du radiateur
1
1. Vis de vidange du liquide de refroidissement
2. Joint
1 2
