4979-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S

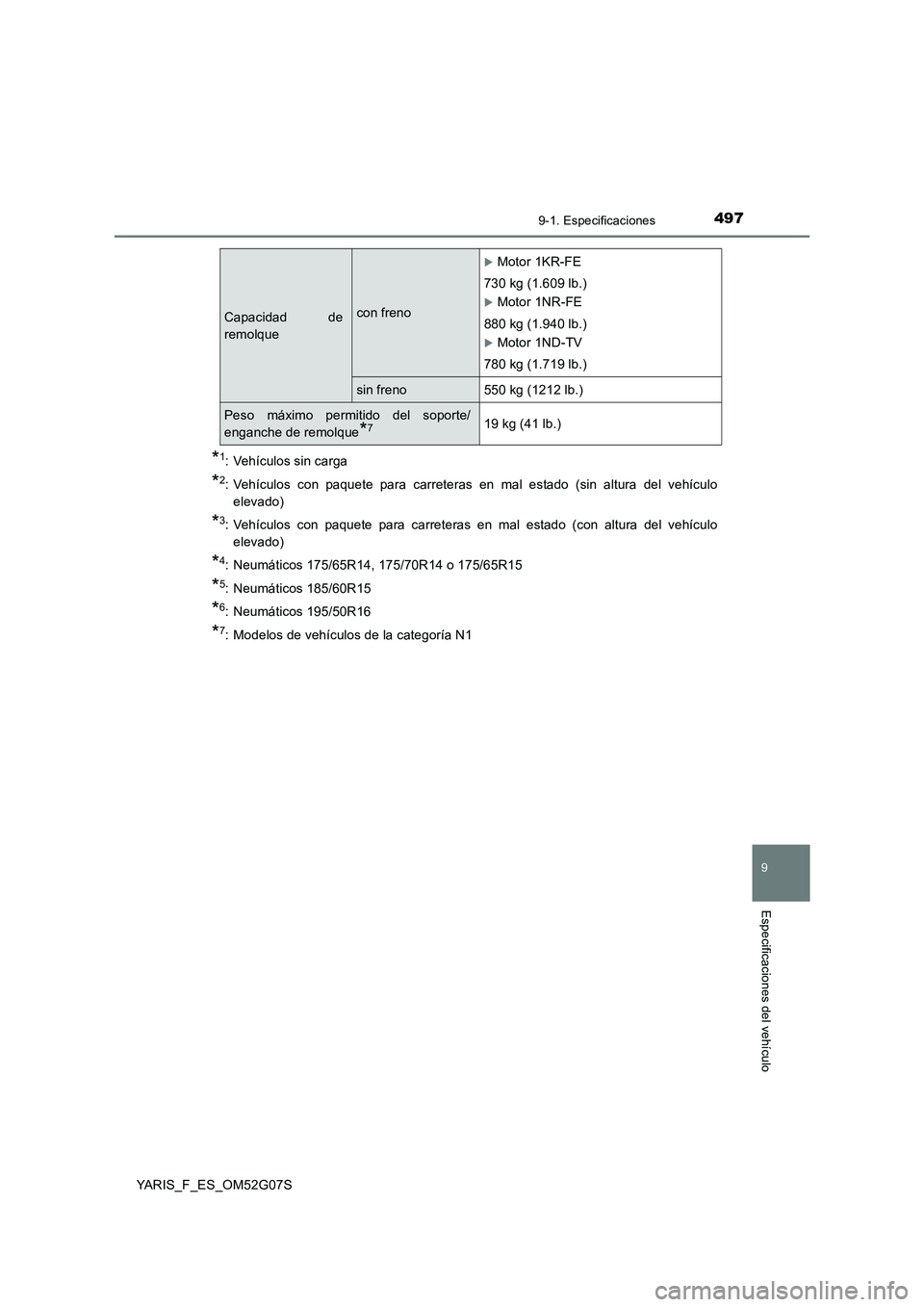

*1: Vehículos sin carga
*2: Vehículos con paquete para carreteras en mal estado (sin altura del vehículo
elevado)
*3: Vehículos con paquete para carreteras en mal estado (con altura del vehículo
elevado)
*4: Neumáticos 175/65R14, 175/70R14 o 175/65R15
*5: Neumáticos 185/60R15
*6: Neumáticos 195/50R16
*7: Modelos de vehículos de la categoría N1
Capacidad de
remolque
con freno
Motor 1KR-FE
730 kg (1.609 lb.)
Motor 1NR-FE
880 kg (1.940 lb.)
Motor 1ND-TV
780 kg (1.719 lb.)
sin freno 550 kg (1212 lb.)
Peso máximo permitido del soporte/
enganche de remolque*719 kg (41 lb.)

4989-1. Especificaciones
YARIS_F_ES_OM52G07S

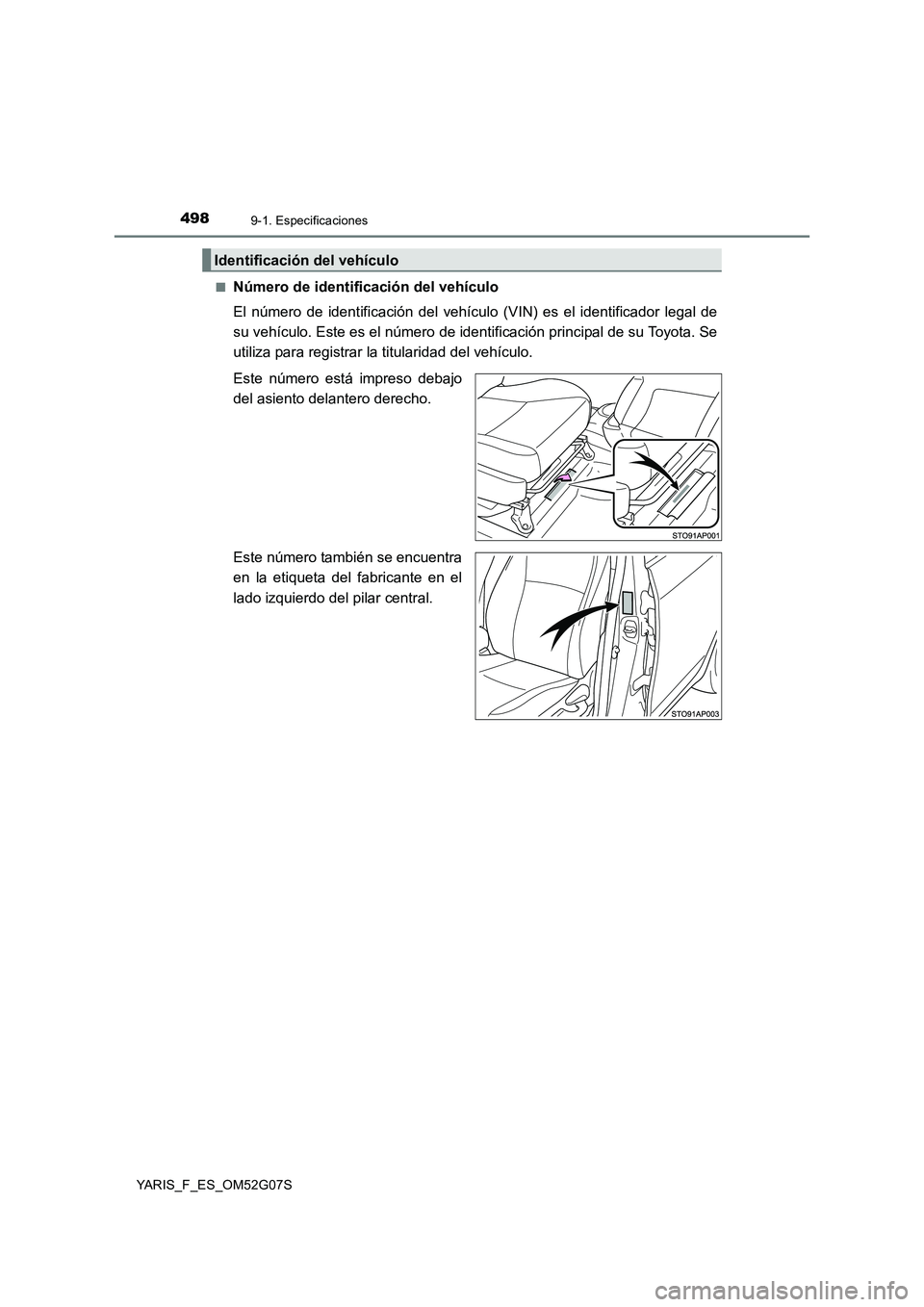

■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está impreso debajo
del asiento delantero derecho.
Este número también se encuentra
en la etiqueta del fabricante en el
lado izquierdo del pilar central.
Identificación del vehículo

4999-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S

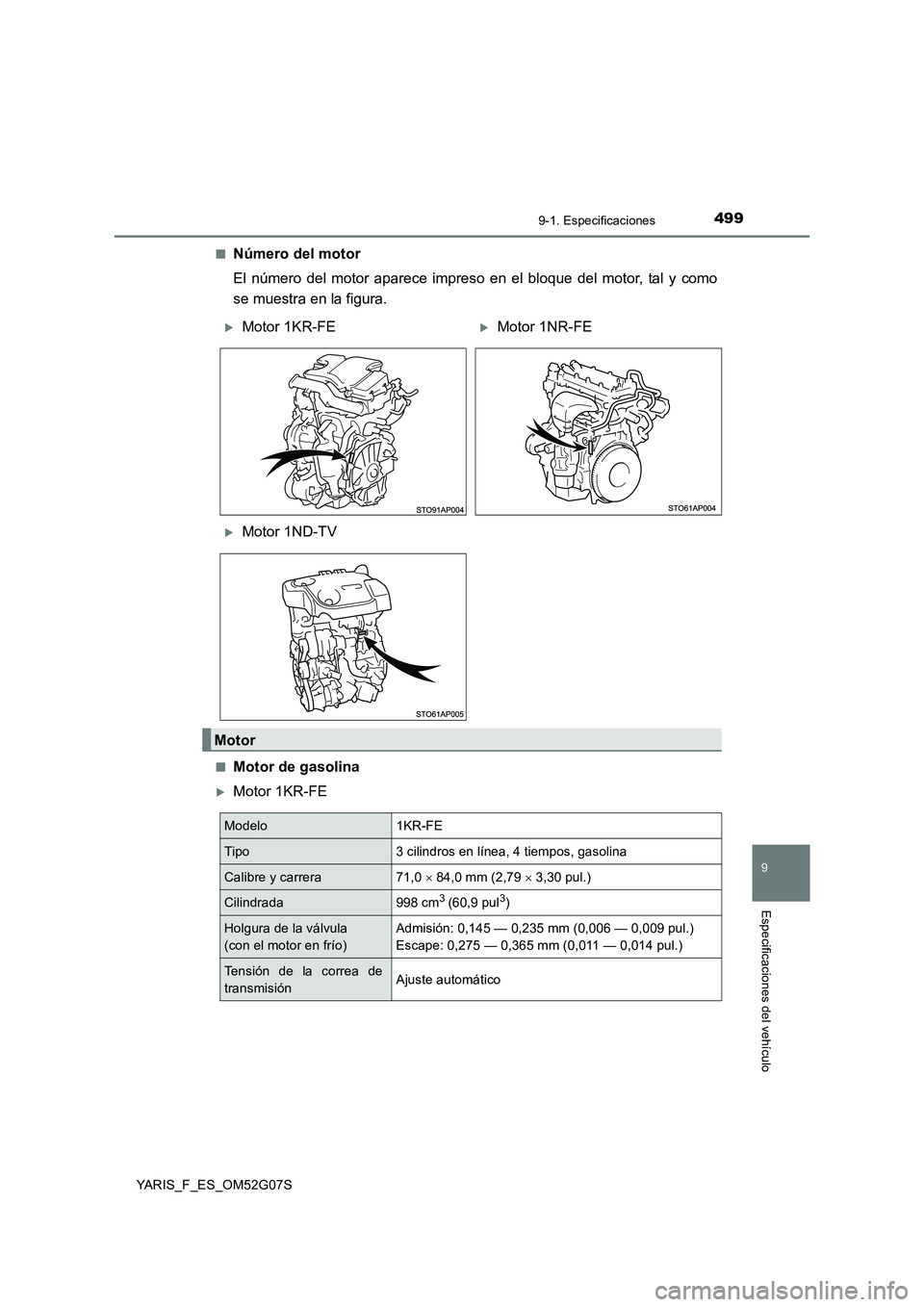

■Número del motor
El número del motor aparece impreso en el bloque del motor, tal y como
se muestra en la figura.
■Motor de gasolina
Motor 1KR-FE
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
Motor
Modelo1KR-FE
Tipo3 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera71,0  84,0 mm (2,79  3,30 pul.)
Cilindrada998 cm3 (60,9 pul3)
Holgura de la válvula
(con el motor en frío)
Admisión: 0,145 — 0,235 mm (0,006 — 0,009 pul.)
Escape: 0,275 — 0,365 mm (0,011 — 0,014 pul.)
Tensión de la correa de
transmisiónAjuste automático

5009-1. Especificaciones
YARIS_F_ES_OM52G07S
Motor 1NR-FE
■Motor diésel
Motor 1ND-TV
Modelo1NR-FE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera72,5  80,5 mm (2,85  3,17 pul.)
Cilindrada1.329 cm3 (81,1 pul.3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
Modelo1ND-TV
Tipo4 cilindros en línea, 4 tiempos, diésel
Calibre y carrera73,0  81,5 mm (2,87  3,21 pul.)
Cilindrada1.364 cm3 (83,2 pul.3)
Holgura de la válvula
(con el motor en frío)
Admisión: 0,11 — 0,17 mm (0,004 — 0,007 pul.)
Escape: 0,14 — 0,20 mm (0,006 — 0,008 pul.)
Tensión de la correa de
transmisiónAjuste automático
AV I S O
■ Tipo de correa de transmisión (motor diésel)
La correa de transmisión del lado del generador es una correa de alta resistencia. Al
sustituir la correa de transmisión, utilice una correa de transmisión original de Toyota
o una correa de transmisión de alta resistencia equivalente. Si no se utiliza la correa
de transmisión de alta resistencia, la durabilidad de la correa puede ser inferior a la
esperada. La correa de transmisión de alta resistencia es una correa con núcleo de
aramida que tiene una resistencia superior a la de las correas habituales con núcleo
PET o PEN.

5019-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
■Motor de gasolina
■Motor diésel
Combustible
Tipo de combustible
Unión Europea:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (Referencia)42 L (11,1 gal., 9,2 gal.Ing.)
Tipo de combustible
Unión Europea:
Combustible diésel conforme al estándar europeo
EN590
Excepto Unión Europea:
Combustible diésel que contiene 50 ppm o menos de
azufre
Número de cetano48 o superior
Capacidad del depósito de
combustible (Referencia)41 L (10,8 gal., 9,0 Imp.gal.)

5029-1. Especificaciones
YARIS_F_ES_OM52G07S
■Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
■Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o aceite de motor
multigrado ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM o SN
Lubricación del sistema (motor de gasolina)
Con filtroMotor 1KR-FE
2,8 L (3,0 qt., 2,5 qt.Ing.)
Motor 1NR-FE
3,4 L (3,6 qt., 3,0 qt.Ing.)
Sin filtroMotor 1KR-FE
2,6 L (2,7 qt., 2,3 qt.Ing.)
Motor 1NR-FE
3,2 L (3,4 qt., 2,8 qt.Ing.)

5039-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_ES_OM52G07S
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-20, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE
0W-20, puede utilizar aceite SAE
5W-30. No obstante, este aceite se
debería cambiar por SAE 0W-20
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-20 o 5W-30.
Viscosidad del aceite (aquí se ex plica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Margen de temperaturas antes
del siguiente cambio de aceite
Preferido

5049-1. Especificaciones
YARIS_F_ES_OM52G07S
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.
■Capacidad de aceite (Drenaje y relleno – referencia*)
Vehículos sin sistema DPF
Vehículos con sistema DPF
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
1
2
Lubricación del sistema (motor diésel)
Con filtro 3,9 L (4,1 qt., 3,4 qt.Ing.)
Sin filtro 3,5 L (3,7 qt., 3,1 qt.Ing.)
Con filtro 3,7 L (3,9 qt., 3,3 qt.Ing.)
Sin filtro 3,3 L (3,5 qt., 2,9 qt.Ing.)
