2016 TOYOTA YARIS Manuale de Empleo (in Spanish)

4898-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
Arranque el motor y encienda el sistema de aire acondicionado para
asegurarse de que el ventilador de enf riamiento del radiador funcione
correctamente y comprobar si existen fugas de refrigerante en el radiador
o en las mangueras.
El ventilador comienza a funcionar cuando el sistema de aire acondicionado se
conecta inmediatamente después de un arranque en frío. Confirme que el
ventilador funciona comprobando el sonido y el flujo de aire. Si es difícil de
comprobar, encienda y apague varias veces el sistema de aire acondicionado.
(Puede que el ventilador no funcione a temperaturas bajo cero).
Si el ventilador no funciona:
Detenga el motor inmediatamente y póngase en contacto con un
concesionario Toyota autorizado, cualqui er taller u otro profesional con la
cualificación y el equipo necesarios.
Si el ventilador funciona:
Lleve a revisar el vehículo al concesionario Toyota autorizado más
cercano, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
6
7

4908-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
ADVERTENCIA
■Para evitar accidentes o que se produzcan lesiones al llevar a cabo revisiones
debajo del capó del vehículo
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves, como quemaduras.
● Si observa que sale vapor de debajo del capó, no lo abra hasta que deje de salir.
Puede que el compartimento del motor esté muy caliente.
● Mantenga las manos y la ropa (especialmente corbatas, pañuelos o bufandas)
alejadas del ventilador y las correas cuando el motor esté en funcionamiento.
● No afloje la tapa del radiador o la tapa del depósito de refrigerante cuando el motor
y el radiador estén calientes.
AV I S O
■ Al añadir refrigerante de motor
Añada refrigerante lentamente después de que el motor se haya enfriado
suficientemente. Si añade refrigerante al motor demasiado rápido en caliente, el
motor podría resultar dañado.
■ Para evitar daños en el sistema de refrigeración
Respete las siguientes precauciones.
● Evite que el refrigerante se mezcle con materiales extraños (arena, polvo, etc.).
● No utilice aditivos para refrigerante.

4918-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
Si se queda sin gasolina y el motor del
vehículo se detiene (sólo motor diésel)
Vuelva a poner combustible en el vehículo.
Tire del extremo de la tira de goma para desengancharla de la cubierta y, a
continuación, presione las lengüetas y levante la cubierta.
Para purgar el sistema de
combustible, accione la bomba de
cebado hasta que sienta más
resistencia.
Si se queda sin gasolina y el motor del vehículo se detiene
1
2
Vehículos con dirección a la
izquierda
Vehículos con dirección a la
derecha
3

4928-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
Reinstale la cubierta y, a continuación, enganche la ranura de la tira de
goma en la cubierta.
Arranque el motor. ( P. 184, 187)
Si el motor no arranca después de realizar los pasos anteriores, espere 10
segundos y, a continuación, pruebe los pasos 3 y 5 de nuevo. Si el motor sigue sin
arrancar, póngase en contacto con un concesionario Toyota autorizado, con
cualquier taller, o con otro profesional con la cualificación y el equipo necesarios.
Después de arrancar el motor, pise el pedal del acelerador ligeramente hasta
que el motor funcione suavemente.
4
Vehículos con dirección a la
izquierda
Vehículos con dirección a la
derecha
AV I S O
■ Al volver a arrancar el motor
● No arranque el motor antes de repostar y accionar la bomba de cebado. Esto
podría dañar el motor y el sistema de combustible.
● Vehículos sin sistema de llave inteligente: No arranque el motor durante más de 30
segundos cada vez. Esto puede sobrecalentar el motor de arranque y el sistema
eléctrico.
5

4938-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
Si el vehículo se queda atascado
Detenga el motor. Accione el freno de estacionamiento y coloque la
palanca de cambios en P (Multidrive) o N (transmisión manual).
Elimine el barro, la nieve o la ar ena de alrededor de las ruedas delanteras.
Coloque madera, piedras u otro material debajo de las ruedas delanteras
para aumentar la tracción.
Vuelva a arrancar el motor.
Coloque la palanca de cambios en D o R (Multidrive) o bien en 1 o R
(transmisión manual) y libere el freno de estacionamiento. Seguidamente,
con mucha precaución, presione el pedal del acelerador.
■ Si tiene problemas para liberar el vehículo
■ Ganchos de remolque
Lleve a cabo los siguientes procedimientos en caso de que los
neumáticos derrapen o el vehículo quede atascado en barro, suciedad
o nieve:
Pulse el interruptor para desactivar el sistema
TRC.
Si su vehículo se quede atascado y no puede
moverse, puede utilizar los ganchos de
emergencia para remolcar su vehículo con la
ayuda de otro vehículo.
Su vehículo no ha sido diseñado para
remolcar otros vehículos.
1
2
3
4
5

4948-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
ADVERTENCIA
■Al intentar mover un vehículo atascado
Si opta por mover el vehículo hacia delante y atrás para desatascarlo, asegúrese de
que no haya otros vehículos, objetos ni personas en la zona circundante para evitar
posibles colisiones. Es posible que al desatascar el vehículo, este se mueva
bruscamente hacia delante o hacia atrás. Extreme las precauciones.
■ Al cambiar la posición de la palanca de cambios
Tenga cuidado de no cambiar la palanca de cambios con el pedal del acelerador
pisado.
Podría provocar la aceleración rápida e inesperada del vehículo, lo cual podría
causar un accidente con el consiguiente riesgo de lesiones graves o mortales.
AV I S O
■ Para evitar dañar la transmisión y otros componentes
● Procure no hacer derrapar las ruedas delanteras ni pisar el pedal del acelerador
más de lo necesario.
● Si, a pesar de haber puesto en práctica estos procedimientos, el vehículo sigue
atascado, es posible que sea necesario remolcarlo para liberarlo.

495
9
YARIS_F_ES_OM52G07S

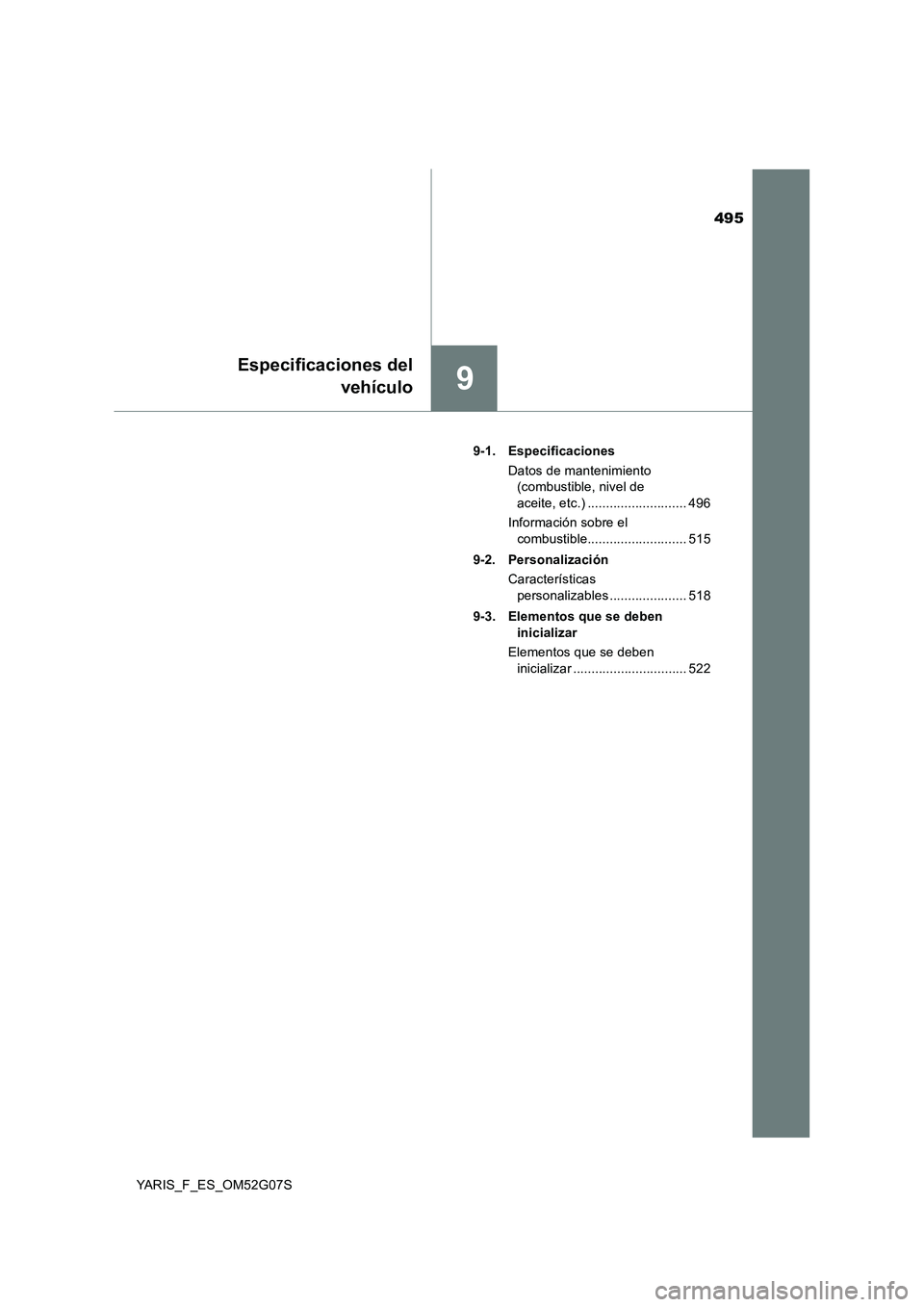

Especificaciones del
vehículo
9-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de
aceite, etc.) ........................... 496
Información sobre el
combustible........................... 515
9-2. Personalización
Características
personalizables ..................... 518
9-3. Elementos que se deben
inicializar
Elementos que se deben
inicializar ............................... 522

4969-1. Especificaciones
YARIS_F_ES_OM52G07S

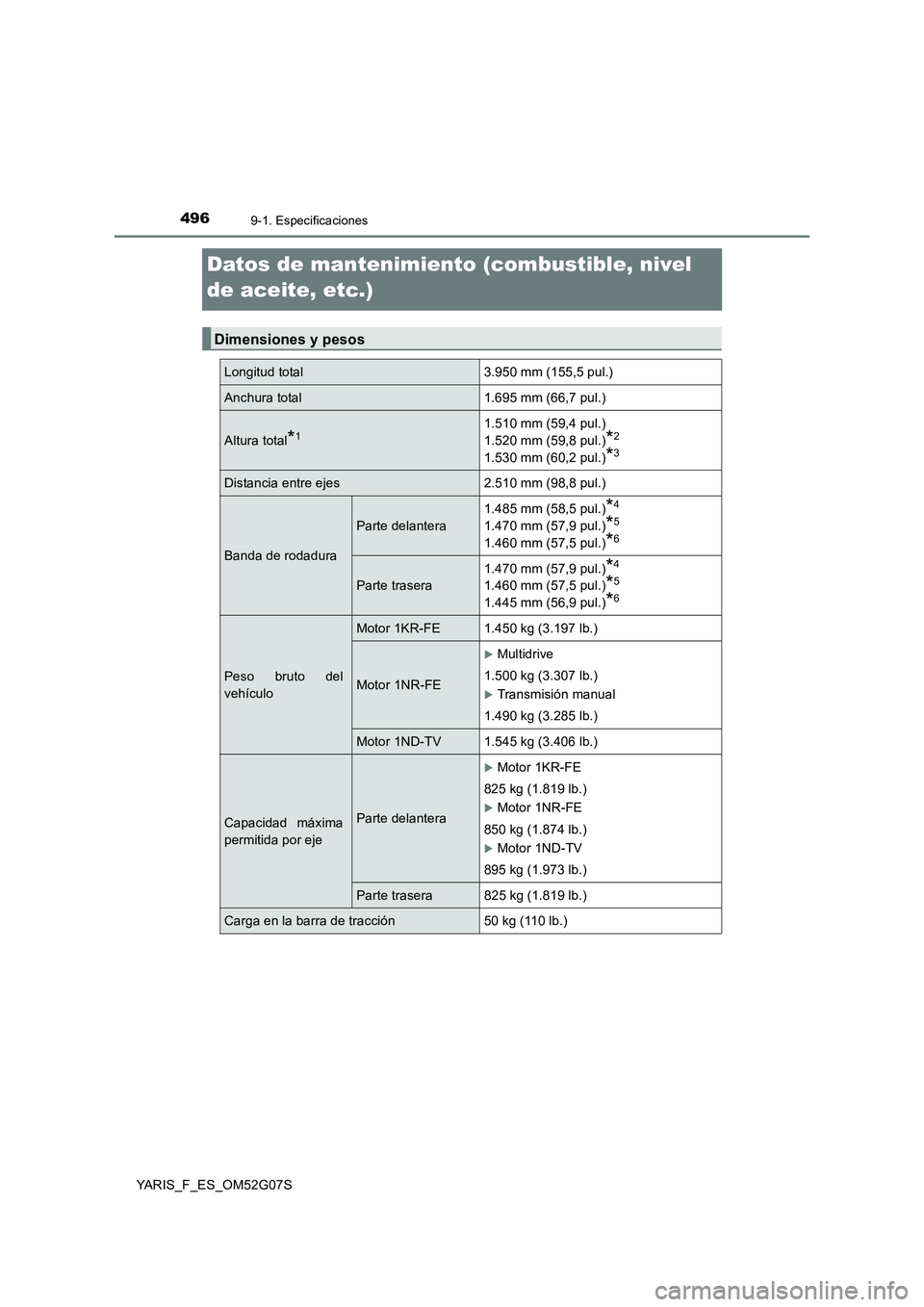

Datos de mantenimiento (combustible, nivel
de aceite, etc.)
Dimensiones y pesos
Longitud total 3.950 mm (155,5 pul.)
Anchura total 1.695 mm (66,7 pul.)
Altura total*11.510 mm (59,4 pul.)
1.520 mm (59,8 pul.)*2
1.530 mm (60,2 pul.)*3
Distancia entre ejes 2.510 mm (98,8 pul.)
Banda de rodadura
Parte delantera
1.485 mm (58,5 pul.)*4
1.470 mm (57,9 pul.)*5
1.460 mm (57,5 pul.)*6
Parte trasera
1.470 mm (57,9 pul.)*4
1.460 mm (57,5 pul.)*5
1.445 mm (56,9 pul.)*6
Peso bruto del
vehículo
Motor 1KR-FE 1.450 kg (3.197 lb.)
Motor 1NR-FE
Multidrive
1.500 kg (3.307 lb.)
Transmisión manual
1.490 kg (3.285 lb.)
Motor 1ND-TV 1.545 kg (3.406 lb.)
Capacidad máxima
permitida por eje
Parte delantera
Motor 1KR-FE
825 kg (1.819 lb.)
Motor 1NR-FE
850 kg (1.874 lb.)
Motor 1ND-TV
895 kg (1.973 lb.)
Parte trasera 825 kg (1.819 lb.)
Carga en la barra de tracción 50 kg (110 lb.)
