2016 TOYOTA YARIS Manuale de Empleo (in Spanish)

81
1
1-2. Sistema antirrobo
En aras de la seguridad
YARIS_F_ES_OM52G07S

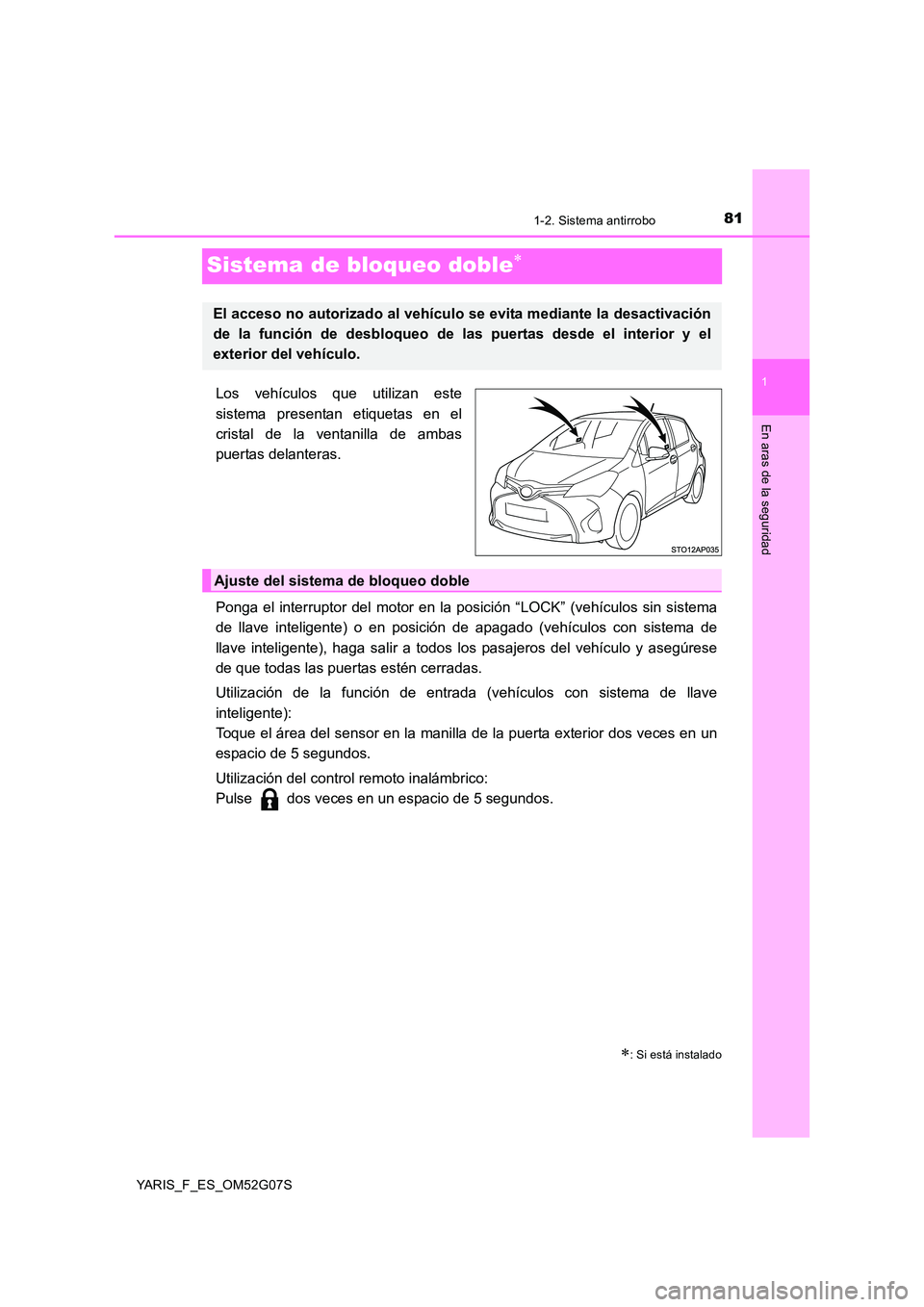

Sistema de bloqueo doble
Los vehículos que utilizan este
sistema presentan etiquetas en el
cristal de la ventanilla de ambas
puertas delanteras.
Ponga el interruptor del motor en la posición “LOCK” (vehículos sin sistema
de llave inteligente) o en posición de apagado (vehículos con sistema de
llave inteligente), haga salir a todos los pasajeros del vehículo y asegúrese
de que todas las puertas estén cerradas.
Utilización de la función de entrada (vehículos con sistema de llave
inteligente):
Toque el área del sensor en la manilla de la puerta exterior dos veces en un
espacio de 5 segundos.
Utilización del control remoto inalámbrico:
Pulse dos veces en un espacio de 5 segundos.
: Si está instalado
El acceso no autorizado al vehículo se evita mediante la desactivación
de la función de desbloqueo de las puertas desde el interior y el
exterior del vehículo.
Ajuste del sistema de bloqueo doble

821-2. Sistema antirrobo
YARIS_F_ES_OM52G07S
Utilización de la función de entrada (vehículos con sistema de llave
inteligente):
Sujete cualquiera de las manillas exteriores de las puertas delanteras o
empuje hacia arriba el interruptor de apertura del portón trasero.
Utilización del control remoto inalámbrico:
Pulse .

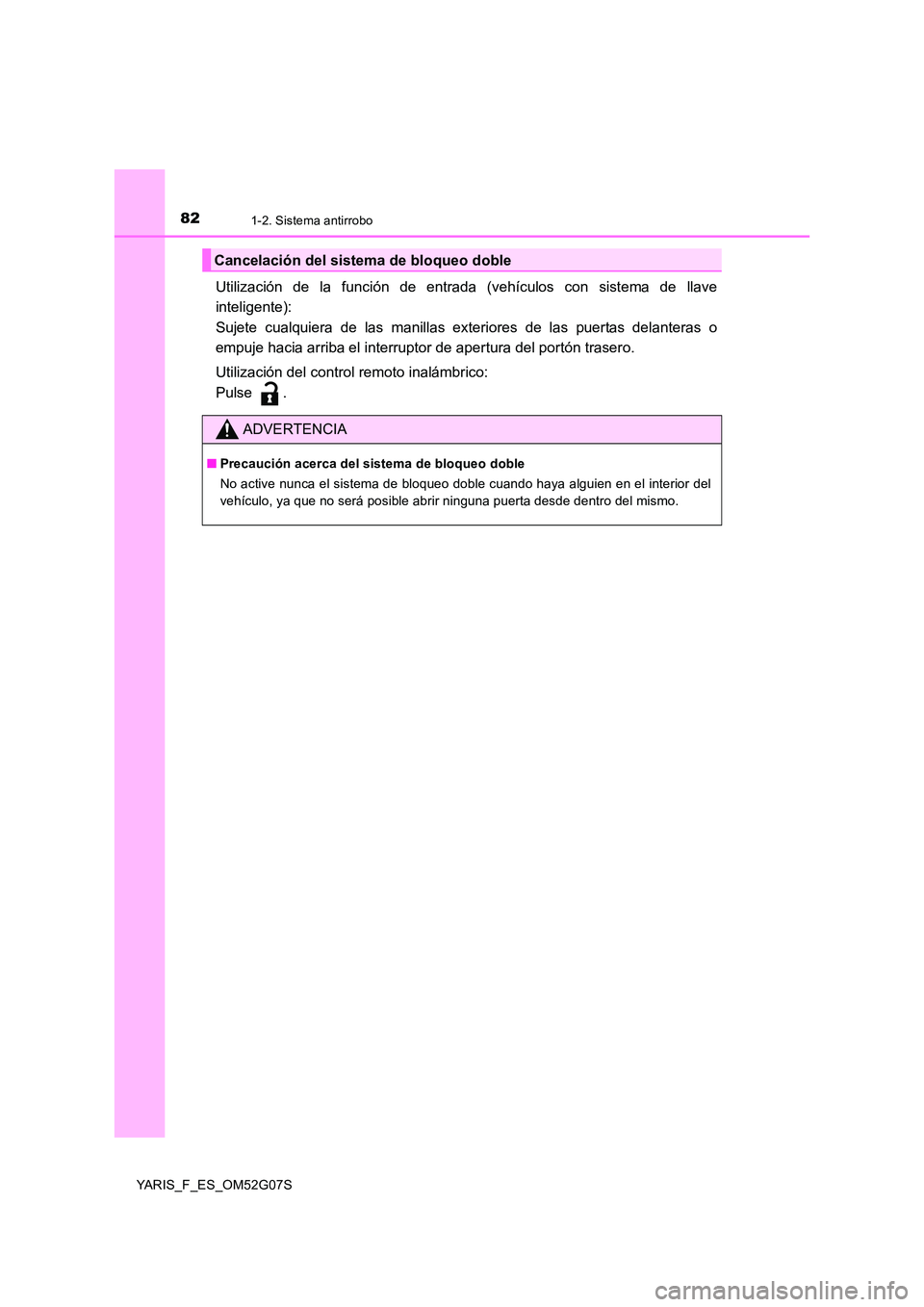

Cancelación del sistema de bloqueo doble
ADVERTENCIA
■ Precaución acerca del sistema de bloqueo doble
No active nunca el sistema de bloqueo doble cuando haya alguien en el interior del
vehículo, ya que no será posible abrir ninguna puerta desde dentro del mismo.

83
2Conjunto de instrumentos
YARIS_F_ES_OM52G07S
2. Conjunto de instrumentos
Luces de aviso e indicadores .... 84
Medidores y contadores ............ 90
Visualizador de información
múltiple ................................... 92
Información sobre el consumo
de combustible........................ 98

842. Conjunto de instrumentos
YARIS_F_ES_OM52G07S

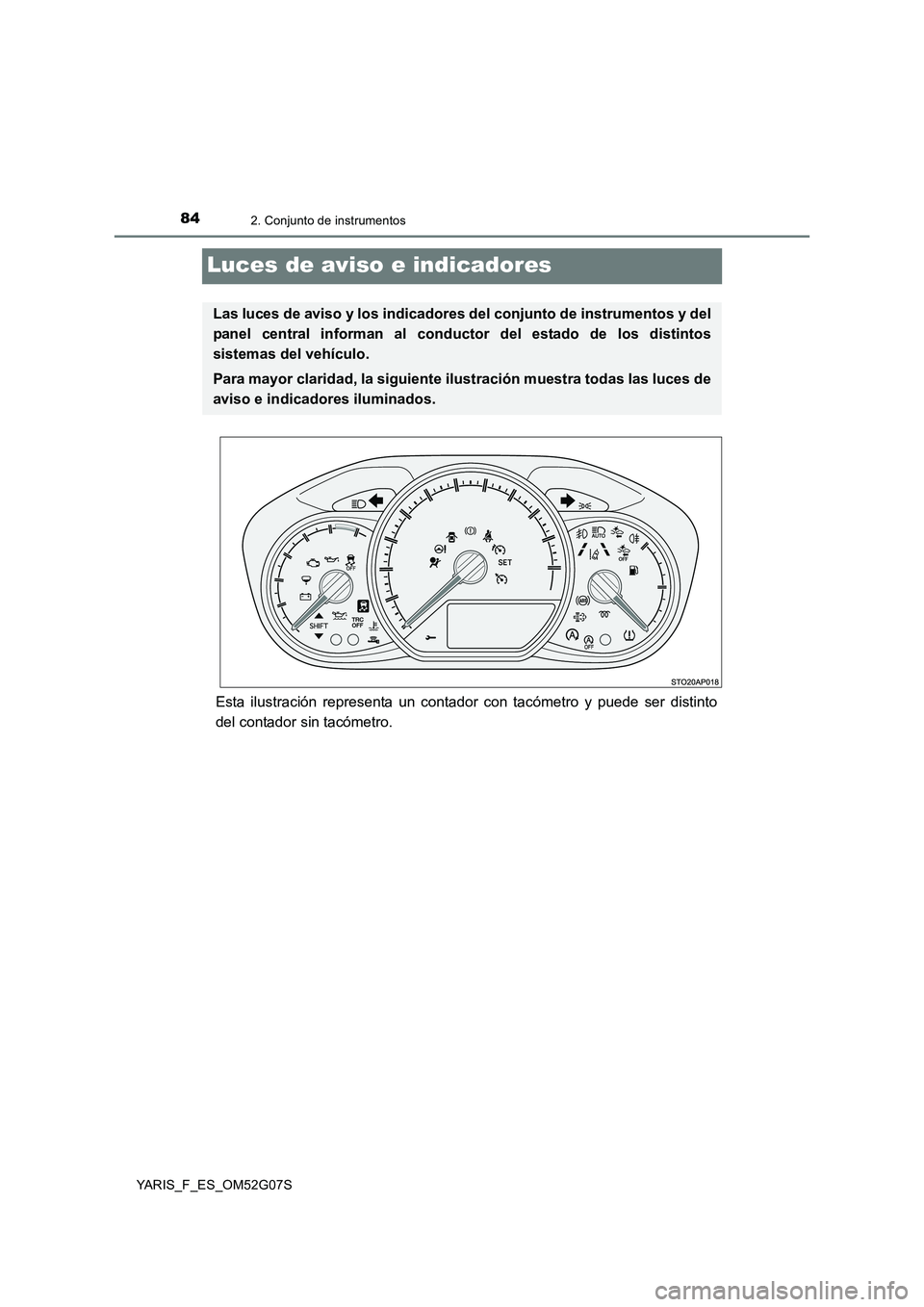

Luces de aviso e indicadores
Esta ilustración representa un contador con tacómetro y puede ser distinto
del contador sin tacómetro.
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

852. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_ES_OM52G07S
Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1
Luz de aviso del sistema de
frenos ( P. 433)
*2
(Amarillo)
Indicador de la luz de
carretera automática
( P. 436)
*1
Luz de aviso del sistema de
carga ( P. 433)
*2
(Amarillo)
Indicador de control de
crucero ( P. 436)
*1Luz de aviso de presión
baja del aceite del motor
( P. 433)
*2
(Amarillo)
Indicador LDA (P. 436, )
*1
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 434)
*2, 9
(Amarillo)
Indicadores de marca de
carril ( P. 436)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 434)
*2
(Amarillo)
Indicador del limitador de
velocidad ( P. 436)
*1Luz de aviso SRS
( P. 434)
*1, 2, 5Indicador de cancelación
de parada y arranque
( P. 436)
*1
Luz de aviso del ABS
( P. 434)
*1, 6Luz de aviso del filtro de
combustible ( P. 436)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 434)
*2, 3
(Amarillo)
Indicador del sistema de
llave inteligente
( P. 436)
*1, 2, 5
Luz de aviso del PCS
( P. 435)
Luz de aviso de puerta
abierta ( P. 436)
*1, 2, 4Indicador de deslizamiento
( P. 435)Luz de aviso de nivel bajo
de combustible ( P. 437)

862. Conjunto de instrumentos
YARIS_F_ES_OM52G07S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si una luz no se enciende o no se apaga, puede que
exista un funcionamiento incorrecto en algún sistema. Lleve a revisar el vehículo a
un concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*4: La luz se enciende para indicar un funcionamiento incorrecto.
*5: La luz parpadea para indicar un funcionamiento incorrecto.
*6: Motor diésel
*7: Se enciende la luz en el panel central.
*8: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán.
*9: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 437)
*1, 6Luz de aviso de nivel de
aceite de motor bajo
( P. 438)
*2, 7Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 437)
*2, 8
Luz de aviso del sistema
DPF ( P. 438)
*2Luz de aviso de la presión
de los neumáticos
( P. 437)
*1, 6Luz recordatoria de cambio
del aceite de motor
( P. 439)

872. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_ES_OM52G07S
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 202)
*5
Indicador “SPORT”
( P. 194)
Indicador de luz
de carretera ( P. 205)
*1, 7
Indicador del cambio de
marchas ( P. 200)
*2
(Verde)
Indicador de la luz de
carretera automática
( P. 241)
*2
(Verde)
Indicador de control de
crucero ( P. 245)
Indicador de las luces de
posición traseras ( P. 204)
*2
Indicador “SET” (P. 245)
*2
Indicador de luz antiniebla
delantera ( P. 210)
*2
(Verde)
Indicador LDA (P. 236, )
Indicador de luz antiniebla
trasera ( P. 210)
*2, 12
(Verde)
Indicadores de marca de
carril ( P. 237)
*2
(Verde)
Indicador del sistema de
llave inteligente
( P. 187)
*2
(Verde)
Indicador del limitador de
velocidad ( P. 249)
*3
(Azul)
Indicador de temperatura
baja del refrigerante de
motor
*1, 2
Indicador de parada y
arranque ( P. 253)
*4Indicador de
precalentamiento del motor
( P. 184, 187)
*1, 2Indicador de cancelación de
parada y arranque
( P. 254)
*1, 5, 6Luz indicadora de
conducción ecológica
( P. 166)
*1, 2, 8
Indicador de deslizamiento
( P. 261)

882. Conjunto de instrumentos
YARIS_F_ES_OM52G07S
*1: Vehículos sin sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” para indicar que se está realizando una comprobación del sistema. Después
de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento incorrecto en
algún sistema. Lleve a revisar el vehículo a un concesionario Toyota autorizado,
cualquier taller u otro profesional con la cualificación y el equipo necesarios.
Vehículos con sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en el modo
IGNITION ON para indicar que se está realizando una comprobación del sistema.
Después de encender el motor, o transcurridos unos segundos, se apagarán. Si
una luz no se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Lleve a revisar el vehículo a un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
*2: Si está instalado
*3: Este indicador se enciende en azul cuando la temperatura del refrigerante del
motor es baja.
*4: Motor diésel
*5: Vehículos con Multidrive
*6: La luz no se enciende cuando el sistema está desactivado.
*7: Vehículos con transmisión manual
*8: La luz parpadea para indicar que el sistema está activado.
*9: Se enciende esta luz en el panel central.
*10: La luz se enciende al apagar el sistema.
*11: La luz se enciende cuando la configuración del sistema cambia.
*12: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
*1, 2
Indicador “TRC OFF”
( P. 261)
*1, 2, 10Luz de aviso del PCS
( P. 229)
*1, 2Indicador de
DESACTIVACIÓN del VSC
( P. 262)
*9
*2, 8, 11Indicador de activación del
PCS ( P. 227)
Indicador “PASSENGER AIR BAG”
( P. 5 1 )
