2016 TOYOTA YARIS Manuale de Empleo (in Spanish)

4258-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
Si su vehículo necesita ser remolcado
En los siguientes casos, es posible que haya un problema con la transmisión.
Antes de remolcar el vehículo, póngase en contacto con un concesionario o
taller de reparación Toyota autorizado, profesional con la cualificación y el
equipo necesarios o servicio de remolque comercial.
● El motor está en marcha, pero el vehículo no se mueve.
● El vehículo emite un sonido extraño.
No remolque camiones con eslinga a
fin de evitar daños.
Si es necesario remolcar el vehículo, recomendamos que se ponga en
contacto con un concesionario Toyota autorizado, con cualquier taller,
o con otro profesional con la cual ificación y el equipo necesarios o un
servicio de remolque comercial con camión grúa o camión de
plataforma.
Utilice un sistema de cadenas de segur idad para cualquier remolque.
Respete la normativa, tanto local como provincial o nacional.
Situaciones en las que es necesario ponerse en contacto con un
concesionario antes de realizar el remolcado
Remolque con un camión con eslinga

4268-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
Si su vehículo lo transporta un
camión de plataforma, deberá
sujetarlo en los puntos que se indican
en la ilustración.
Después del transporte, devuelva las
cubiertas que iban fijadas en la parte
trasera.
En caso de utilizar cadenas o cables
para sujetar el vehículo, los ángulos
cuyo vértice aparece sombreado en
negro deberán estar a 45 .
A la hora de sujetar el vehículo, no
aplique una tensión excesiva, ya que
podría resultar dañado.

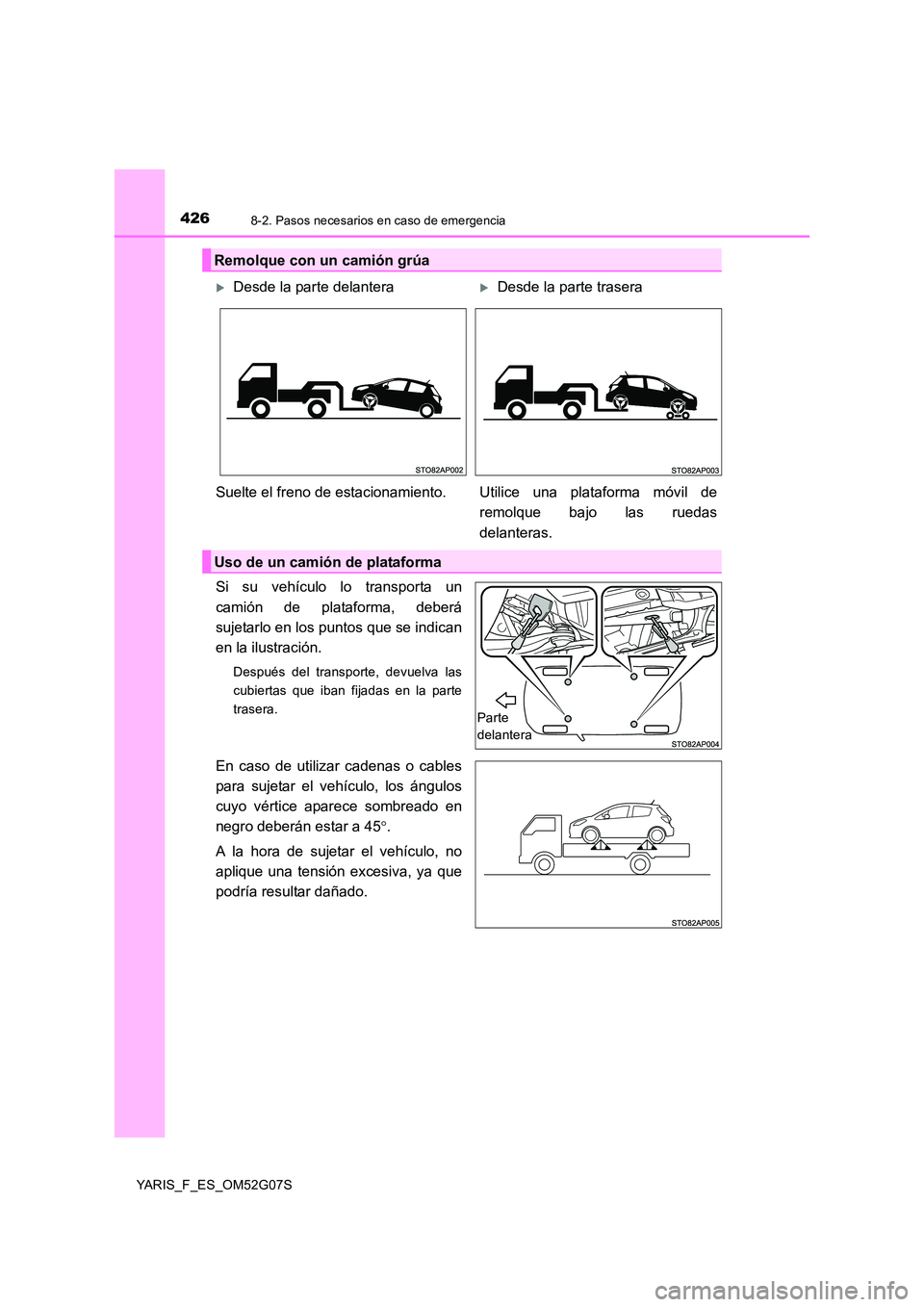

Remolque con un camión grúa
Desde la parte delanteraDesde la parte trasera
Suelte el freno de estacionamiento. Utilice una plataforma móvil de
remolque bajo las ruedas
delanteras.
Uso de un camión de plataforma
Parte
delantera

4278-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
Si no hay ningún camión de remolque disponible, en caso de emergencia
podría remolcar temporalmente el vehí culo con cables o cadenas fijados a
las anillas de remolcado de emergencia. Solo debe optar por este método en
carreteras pavimentadas y firmes, durante un máximo de 80 km (50 millas) y
a una velocidad inferior a los 30 km/h (18 mph).
Es necesario que el conductor permanezca en el vehículo para dirigirlo y
accionar los frenos. Las ruedas, el tren de transmisión, los ejes, la dirección y
los frenos del vehículo tienen que estar en buen estado.
En los vehículos con Multidrive (transmisión multidrive), solo pueden usarse
las anillas de remolque delanteras.
Extraiga la anilla de remolque. ( P. 448)
Retire la tapa de la anilla girándola.
Inserte la anilla de remolque en el
orificio y apriétela un poco con la
mano.
Remolcado de emergencia
Procedimiento de remolcado de emergencia
1
2
3

4288-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
Termine de apretarla con la llave
de tuercas de la rueda* o con una
barra metálica.
*: Si no dispone de una llave de tuercas
de rueda, puede comprarla en un
concesionario Toyota autorizado,
cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
Fije firmemente los cables o cadenas a la anilla de remolcado.
Tenga cuidado para no dañar la carrocería del vehículo.
Vehículos sin sistema de llave inteligente: Entre en el vehículo que vaya a
remolcarse y arranque el motor.
Si el motor no arranca, coloque el interruptor del motor en la posición “ON”.
Vehículos con sistema de llave inteligente: Entre en el vehículo que vaya a
remolcarse y arranque el motor.
Si el motor no arranca, coloque el interruptor del motor en modo IGNITION ON.
Coloque la palanca de cambios en la posición N y suelte el freno de
estacionamiento.
Si la palanca de cambios se ha quedado atascada: P. 479
■Durante el remolcado
Si el motor está apagado, no funcionará la asistencia eléctrica de los frenos ni de la
dirección, lo que hará que estas operaciones resulten un poco más complicadas.
■ Llave para tuercas de la rueda
● Vehículos con llave para tuercas de rueda: La llave para tuercas de rueda está en el
maletero. ( P. 448, 463)
● Vehículos sin llave para tuercas de rueda: Es posible comprar una llave de tuercas
de la rueda en un concesionario Toyota autorizado, en cualquier taller o en otro
profesional con la cualificación y el equipo necesarios.
4
5
6
7

4298-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Durante el remolcado del vehículo
■ Durante el remolcado
● Si se remolca el vehículo con cables o cadenas, evite arranques bruscos, etc., ya
que causarían una tensión excesiva en las anillas de remolcado y en los cables o
cadenas. Las anillas de remolcado, los cables o las cadenas pueden resultar
dañados y las piezas rotas podrían golpear a alguien o causar daños graves.
● Vehículos sin sistema de llave inteligente: No coloque el interruptor del motor en la
posición “LOCK”.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
● Vehículos con sistema de llave inteligente: No apague el interruptor del motor.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
■ Instalación de las anillas de remolque en el vehículo
Asegúrese de que las anillas de remolque se han instalado correctamente.
Si no estuvieran instaladas correctamente, las anillas de remolque podrían aflojarse
durante la operación de remolcado.
El vehículo debe transportarse con las ruedas
delanteras elevadas o con las cuatro ruedas
levantadas del suelo. Si se remolca el
vehículo con las ruedas delanteras en
contacto con el suelo, el tren de transmisión y
las piezas relacionadas pueden resultar
dañados.

4308-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
AV I S O
■Para evitar daños en el vehículo al remolcar el vehículo con un camión grúa
● Vehículos sin sistema de llave inteligente: No remolque el vehículo desde detrás
con la llave extraída o el interruptor del motor en la posición “LOCK”.
El mecanismo de bloqueo de la dirección no tiene la potencia suficiente para
mantener las ruedas delanteras rectas.
● Vehículos con sistema de llave inteligente: No remolque el vehículo desde detrás
cuando el interruptor del motor esté apagado. El mecanismo de bloqueo de la
dirección no tiene la potencia suficiente para mantener las ruedas delanteras
rectas.
● Al levantar el vehículo, asegúrese de que haya una distancia al suelo suficiente
para remolcar en el lado opuesto del vehículo elevado. En caso contrario, el
vehículo podría resultar dañado durante el remolque.
■ Para evitar que se produzcan daños en el vehículo al remolcar con un camión
con eslinga
No remolque con un camión con eslinga, ni desde la parte delantera ni desde la
trasera.
■ Para evitar que se produzcan daños en el vehículo durante el remolcado de
emergencia
No fije los cables o cadenas a los componentes de suspensión.

4318-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
Si cree que hay algún problema
●Fugas de líquido debajo del vehículo
(Tenga en cuenta que es normal que caiga agua del sistema de aire
acondicionado después de su uso)
● Neumáticos que parecen desinflados o desgaste desigual de los
neumáticos
● La luz de aviso de temperatura elevada del refrigerante de motor
parpadea o se enciende
● El indicador de advertencia de temperatura baja del refrigerante de motor
se enciende o no se enciende de forma continua
● Cambios en el sonido del escape
● Ruido excesivo de los neumáticos al girar
● Ruidos extraños relacionados con el sistema de suspensión
● Detonaciones u otros ruidos relacionados con el motor
● Fallo de encendido del motor, funcionamiento a trompicones o brusco
● Pérdida apreciable de potencia
● El vehículo se desplaza claramente hacia un lado al frenar
● El vehículo se desplaza hacia un lado al circular por una carretera
nivelada
● Pérdida de efectividad del freno, tacto esponjoso al pisar el pedal del
freno, el pedal casi toca el suelo
Si nota alguno de los siguientes síntomas, es posible que su vehículo
requiera una reparación o un ajuste. Póngase en contacto lo antes
posible con un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento

4328-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
Sistema de desconexión de la bomba de
combustible (sólo motor de gasolina)
Siga el procedimiento descrito a continuación para volver a arrancar el motor
tras la activación del sistema.
Vehículos sin sistema de llave inteligente
Coloque el interruptor del motor en la posición “ACC” o “LOCK”.
Vuelva a arrancar el motor.
Vehículos con sistema de llave inteligente
Coloque el interruptor del motor en el modo ACCESSORY o apáguelo.
Vuelva a arrancar el motor.
Para reducir el riesgo de fugas de combustible cuando el motor se cala
o cuando un cojín de aire se despliega en caso de colisión, el sistema
de desconexión de la bomba de combustible deja de suministrar
combustible al motor.
AV I S O
■ Antes de poner en marcha el motor
Revise el suelo debajo del vehículo.
Si comprueba que hay una fuga de combustible, significa que el sistema de
combustible está dañado y será preciso repararlo. No vuelva a poner en marcha el
motor.
1
2
1
2
