2016 TOYOTA YARIS Manuale de Empleo (in Spanish)

4017-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S

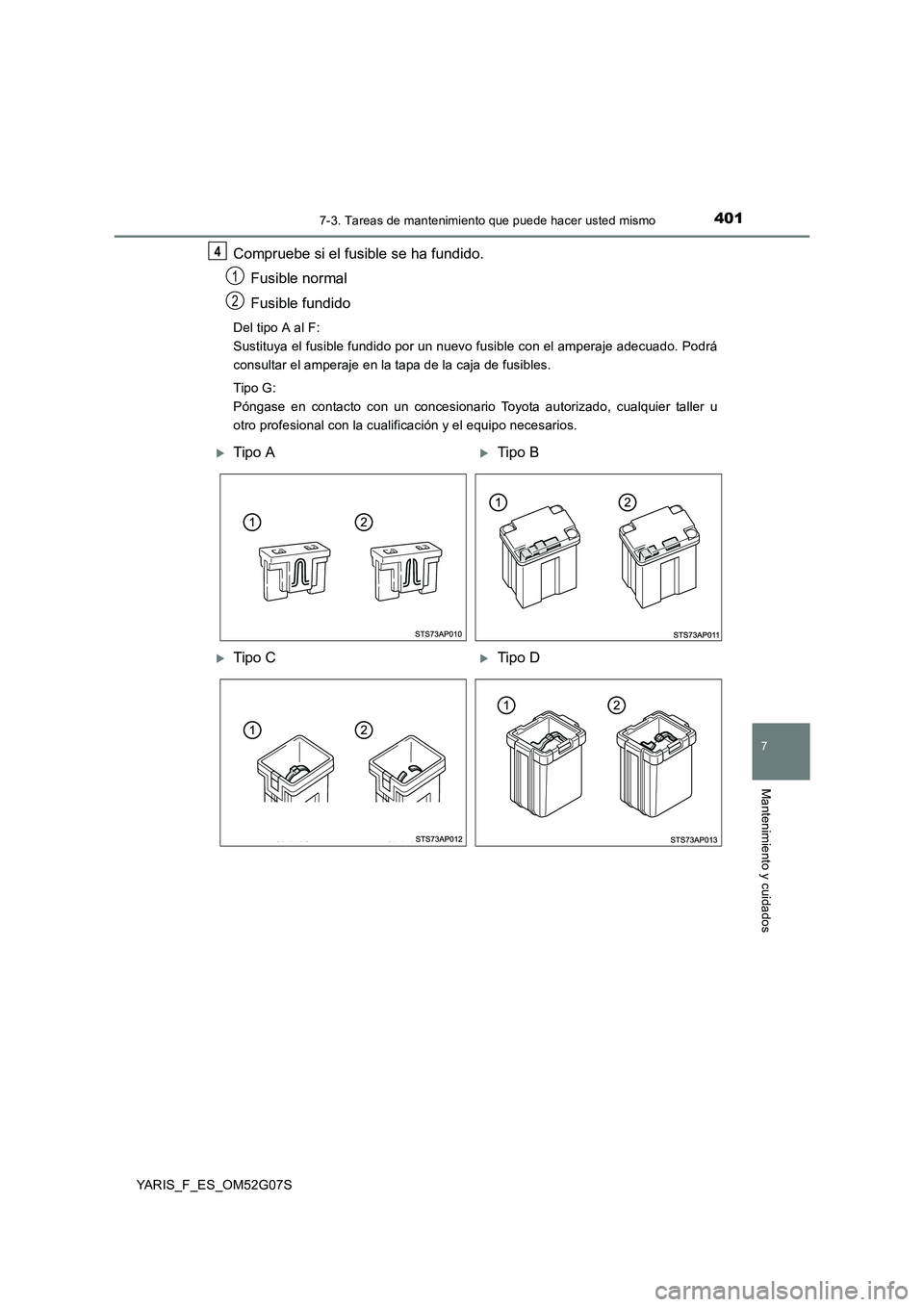

Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Del tipo A al F:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo G:
Póngase en contacto con un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios.
4
1
2
Tipo ATipo B
Tipo CTipo D

4027-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_ES_OM52G07S

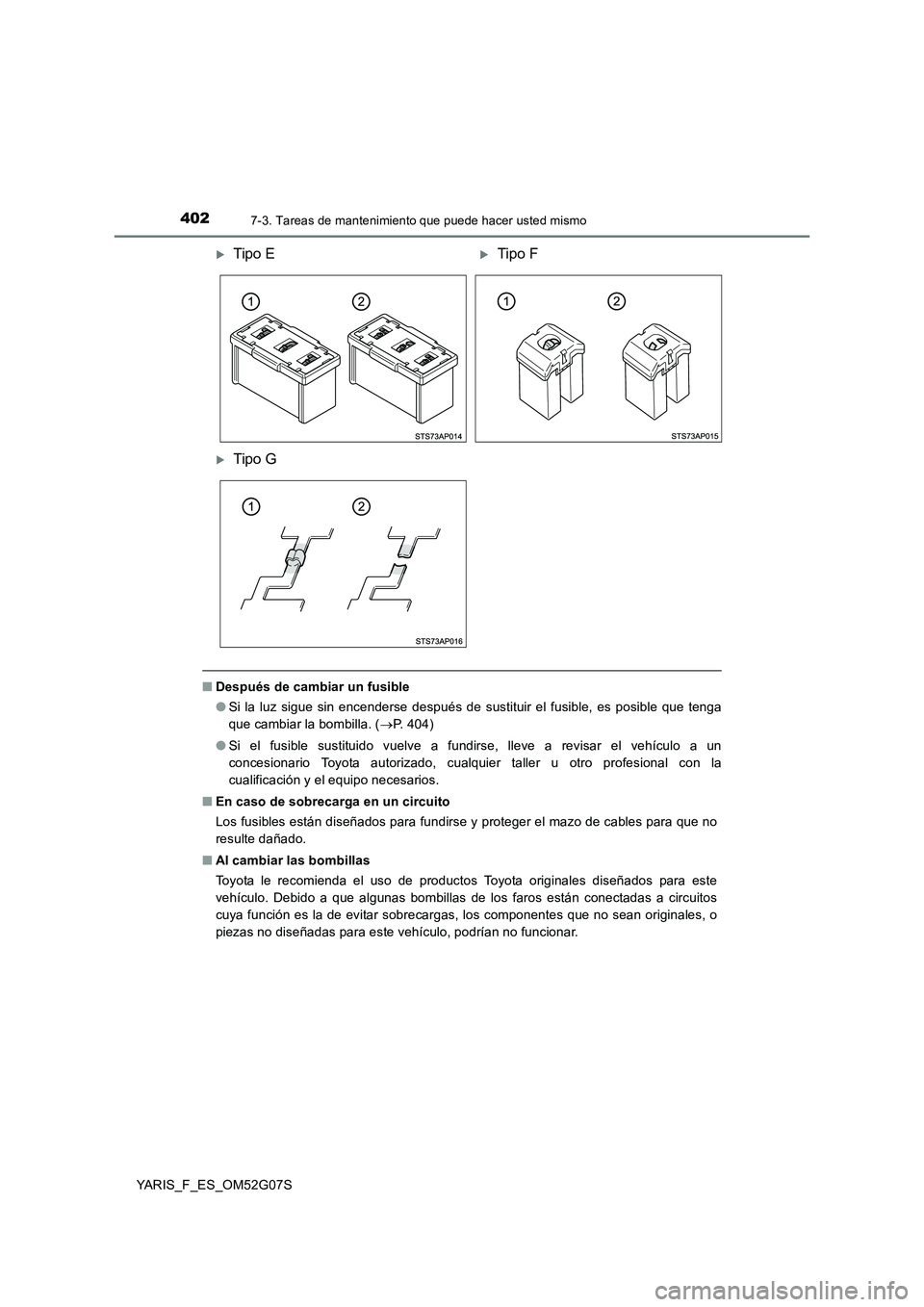

■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 404)
● Si el fusible sustituido vuelve a fundirse, lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
Tipo ETipo F
Tipo G

4037-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S
■ Cuando se reinstala la tapa (caja de fusibles de tipo C)
Vehículos con dirección a la izquierda
Vehículos con dirección a la derecha
Reinstale la cubierta y, a continuación,
enganche la ranura de la tira de goma en la
cubierta.
Reinstale la cubierta y, a continuación,
enganche la ranura de la tira de goma en la
cubierta.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, cualquier taller
u otro profesional con la cualificación y el equipo necesarios, para que averigüen la
causa de la sobrecarga eléctrica y la reparen.

4047-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_ES_OM52G07S
Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 514)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peligro de
que se dañen los componentes, recomendamos que la sustitución se
lleve a cabo en un concesionario Toyota autorizado, en cualquier taller,
o en otro profesional con la cualificación y el equipo necesarios.
Si desea más información sobre cómo cambiar otras bombillas de los
faros, póngase en contacto con un concesionario Toyota autorizado,
cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Luces de posición delanteras/
luces de marcha diurna
(tipo bombilla)
Luces de los intermitentes
delanteros
Luces antiniebla delanteras (si
están instaladas)
Faros halógenos
Luces de los intermitentes
laterales
1
2
3
4
5

4057-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S

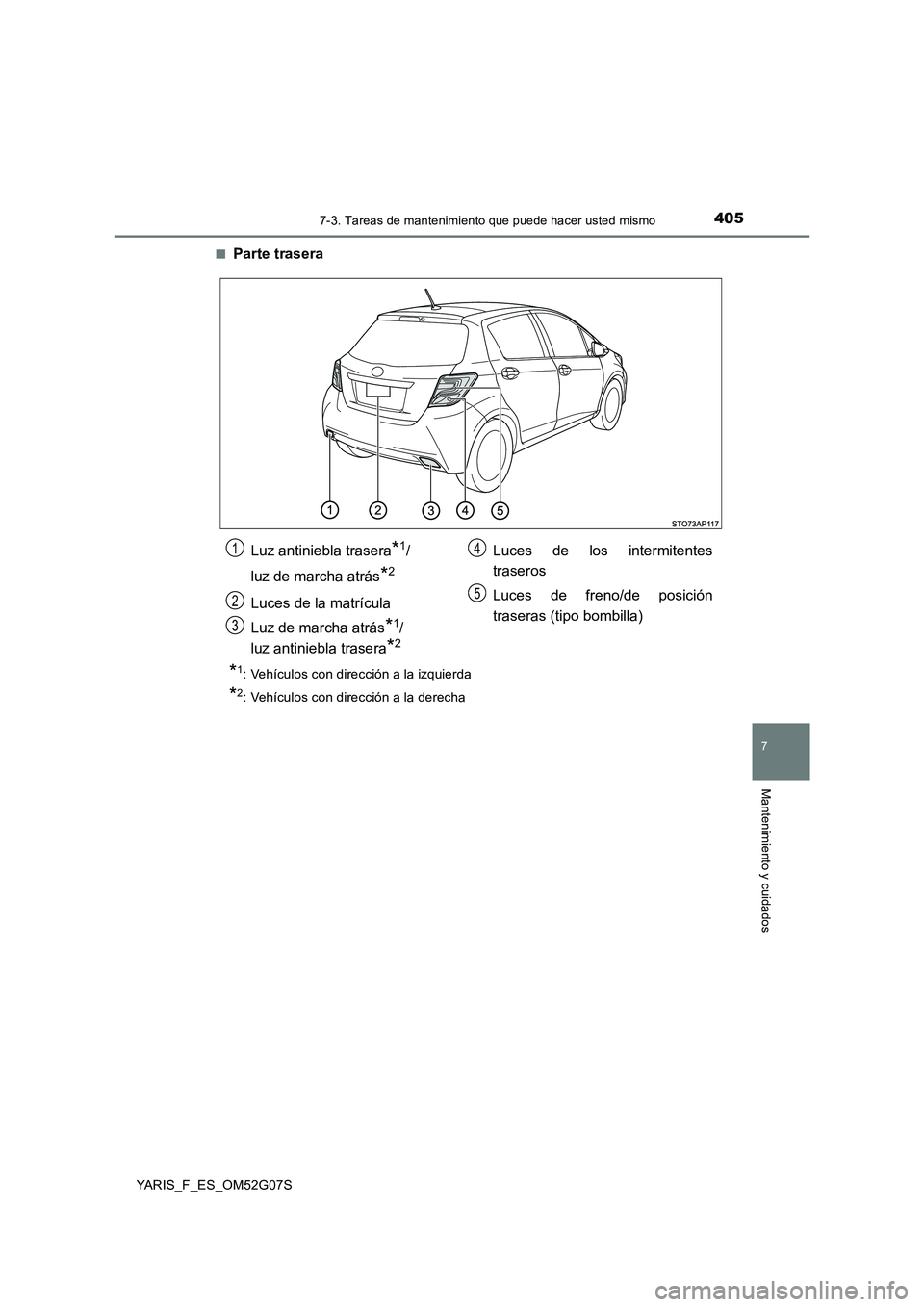

■Parte trasera
*1: Vehículos con dirección a la izquierda
*2: Vehículos con dirección a la derecha
Luz antiniebla trasera*1/
luz de marcha atrás*2
Luces de la matrícula
Luz de marcha atrás*1/
luz antiniebla trasera*2
Luces de los intermitentes
traseros
Luces de freno/de posición
traseras (tipo bombilla)
1
2
3
4
5

4067-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_ES_OM52G07S

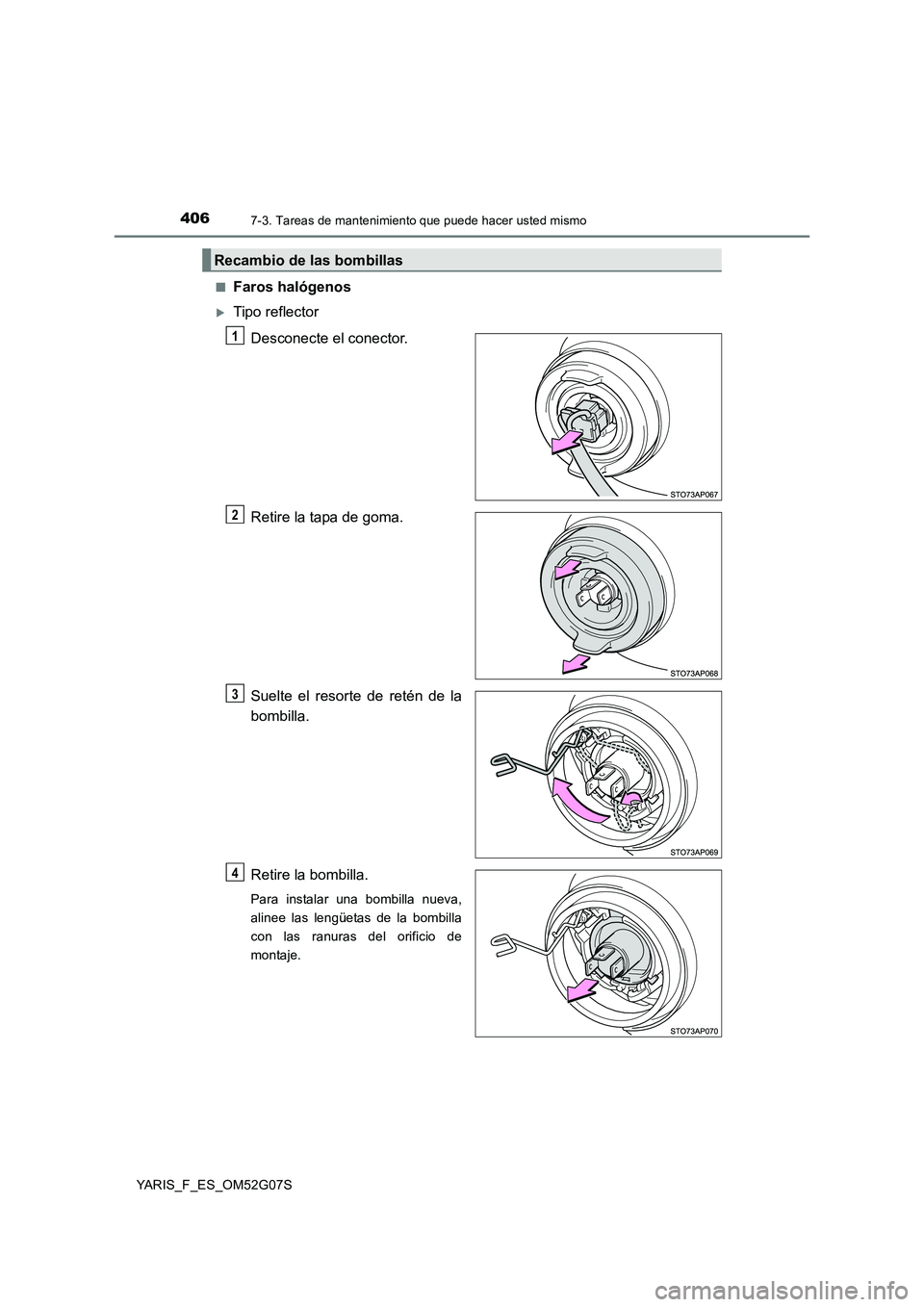

■Faros halógenos
Tipo reflector
Desconecte el conector.
Retire la tapa de goma.
Suelte el resorte de retén de la
bombilla.
Retire la bombilla.
Para instalar una bombilla nueva,
alinee las lengüetas de la bombilla
con las ranuras del orificio de
montaje.
Recambio de las bombillas
1
2
3
4

4077-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S

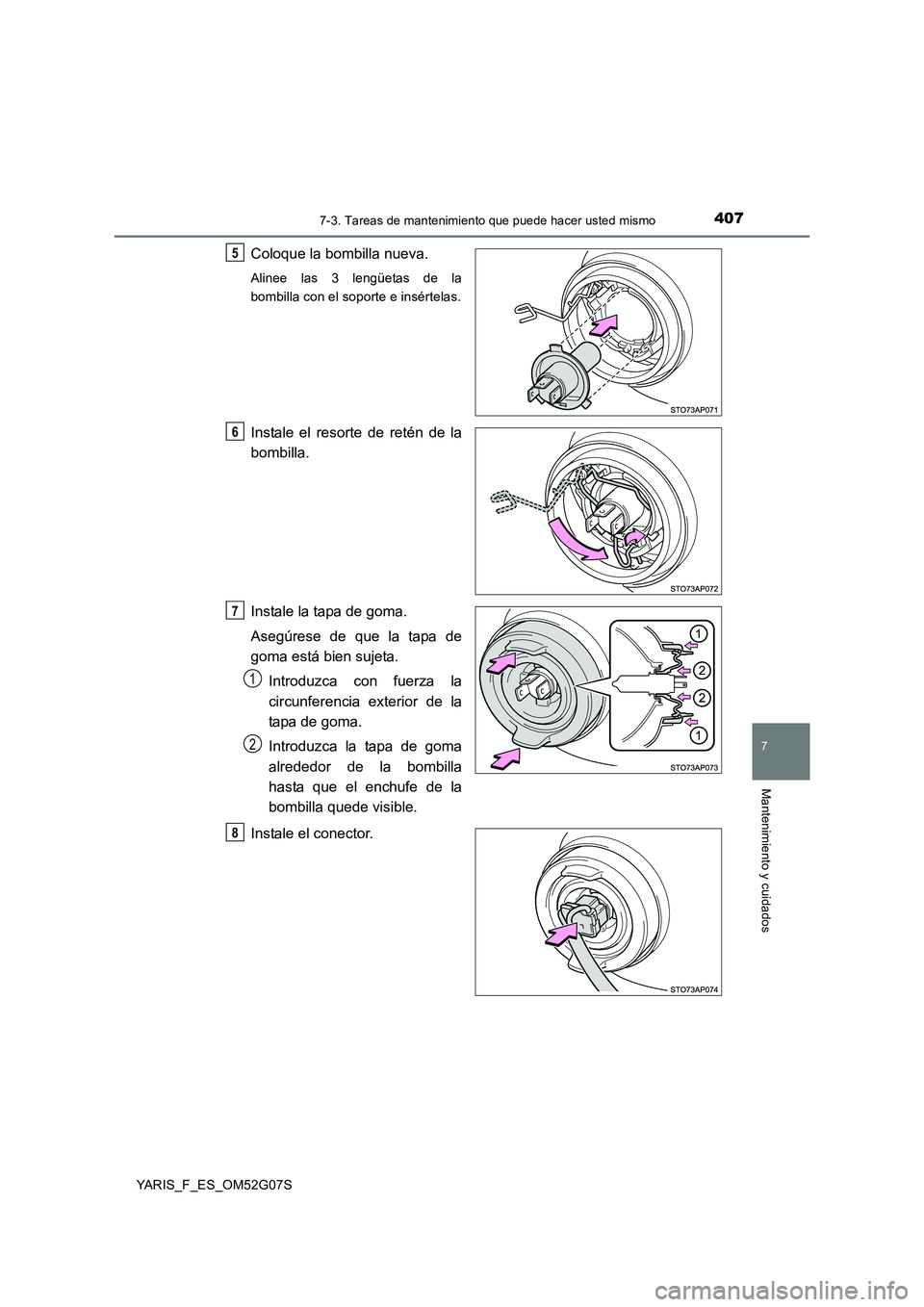

Coloque la bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Instale el resorte de retén de la
bombilla.
Instale la tapa de goma.
Asegúrese de que la tapa de
goma está bien sujeta.
Introduzca con fuerza la
circunferencia exterior de la
tapa de goma.
Introduzca la tapa de goma
alrededor de la bombilla
hasta que el enchufe de la
bombilla quede visible.
Instale el conector.
5
6
7
1
2
8

4087-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_ES_OM52G07S

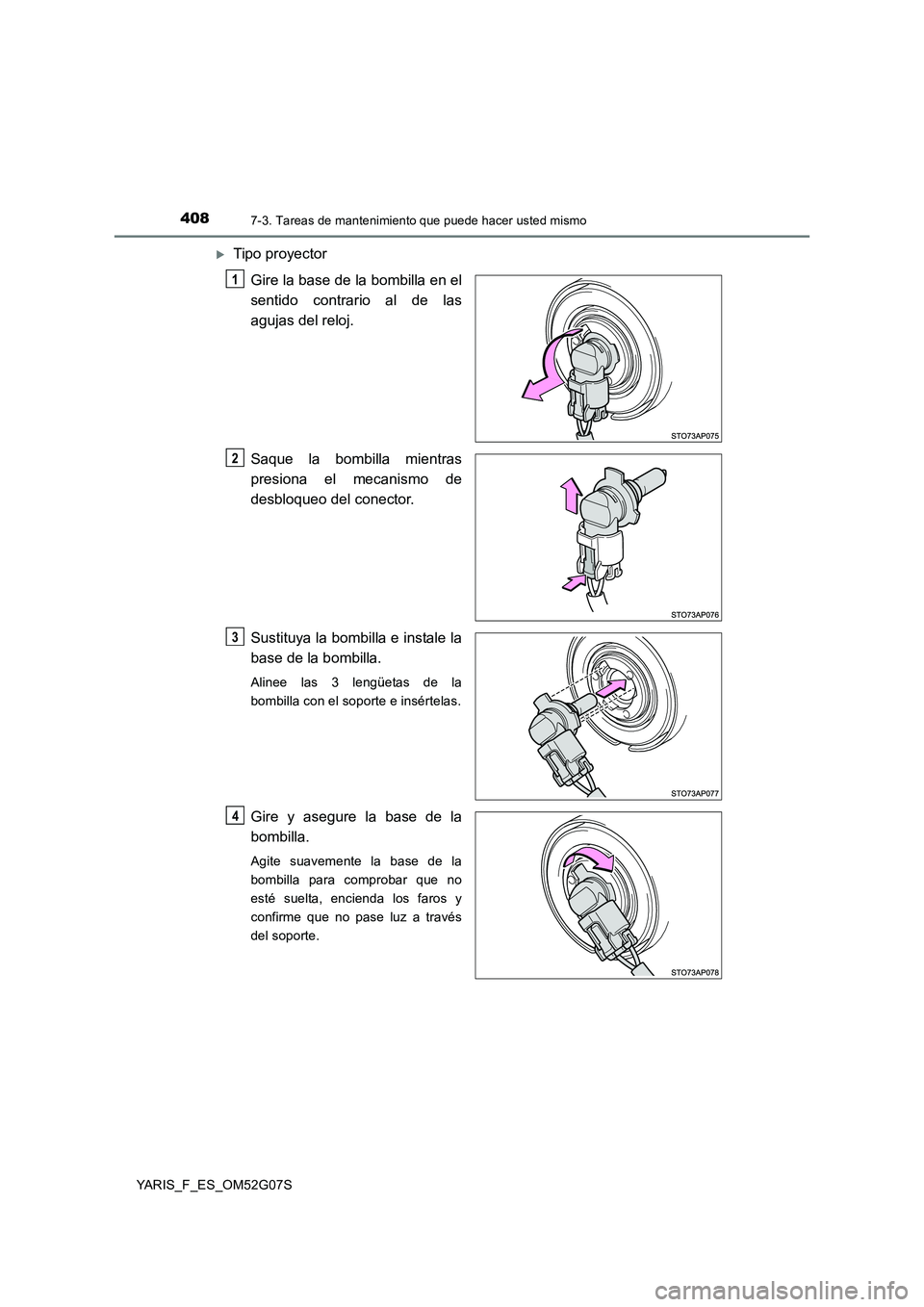

Tipo proyector
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Saque la bombilla mientras
presiona el mecanismo de
desbloqueo del conector.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
1
2
3
