2016 TOYOTA YARIS HATCHBACK Návod na použitie (in Slovakian)

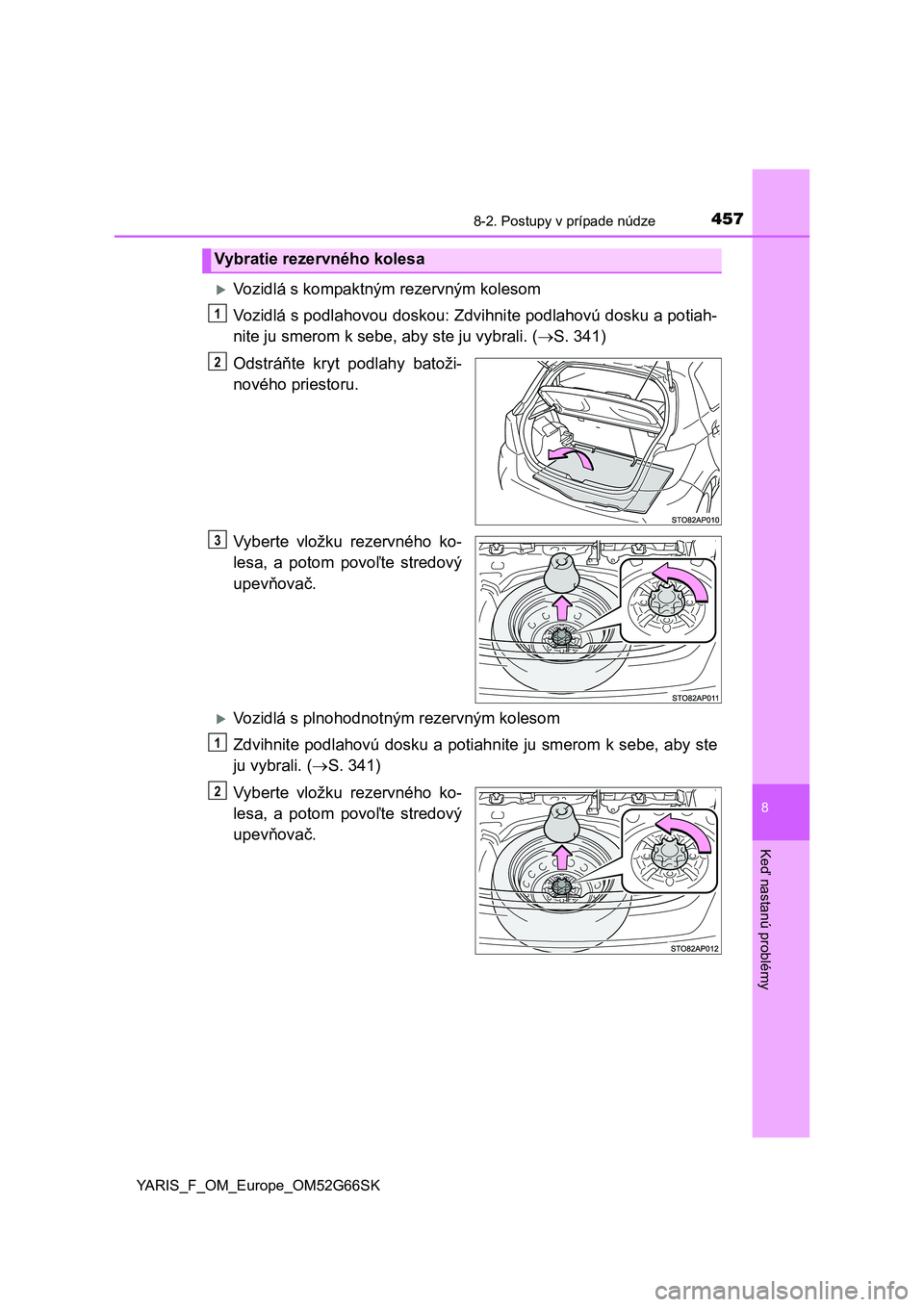

4578-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_F_OM_Europe_OM52G66SK
Vozidlá s kompaktným rezervným kolesom
Vozidlá s podlahovou doskou: Zdvihnite podlahovú dosku a potiah-
nite ju smerom k sebe, aby ste ju vybrali. (S. 341)
Odstráňte kryt podlahy batoži-
nového priestoru.
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vozidlá s plnohodnotným rezervným kolesom
Zdvihnite podlahovú dosku a potiahnite ju smerom k sebe, aby ste
ju vybrali. (S. 341)
Vyberte vložku rezervného ko-
lesa, a potom povoľte stredový
upevňovač.
Vybratie rezervného kolesa
1
2
3
1
2

4588-2. Postupy v prípade núdze
YARIS_F_OM_Europe_OM52G66SK

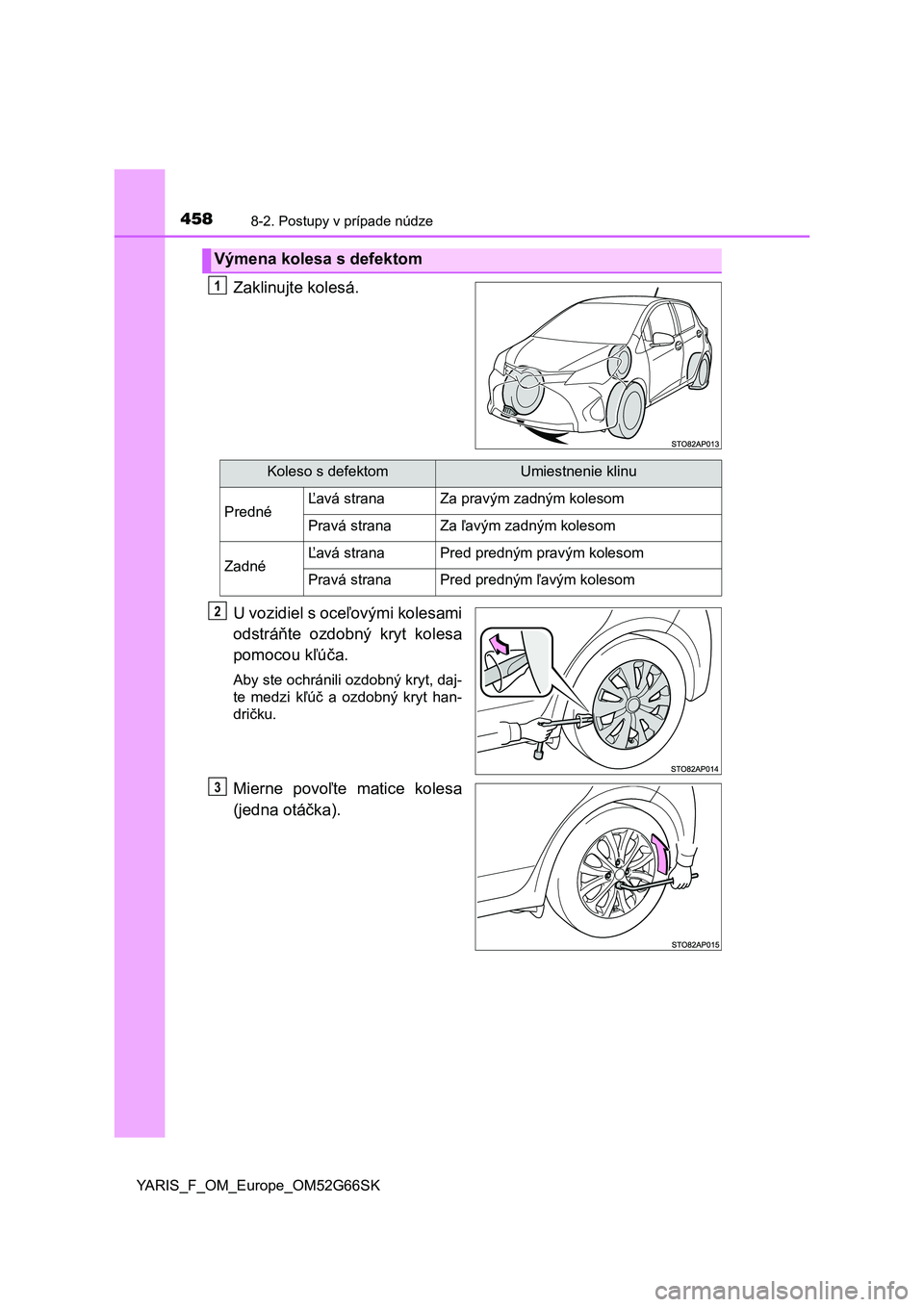

Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt kolesa
pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku.
Mierne povoľte matice kolesa
(jedna otáčka).
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2
3

4598-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_F_OM_Europe_OM52G66SK

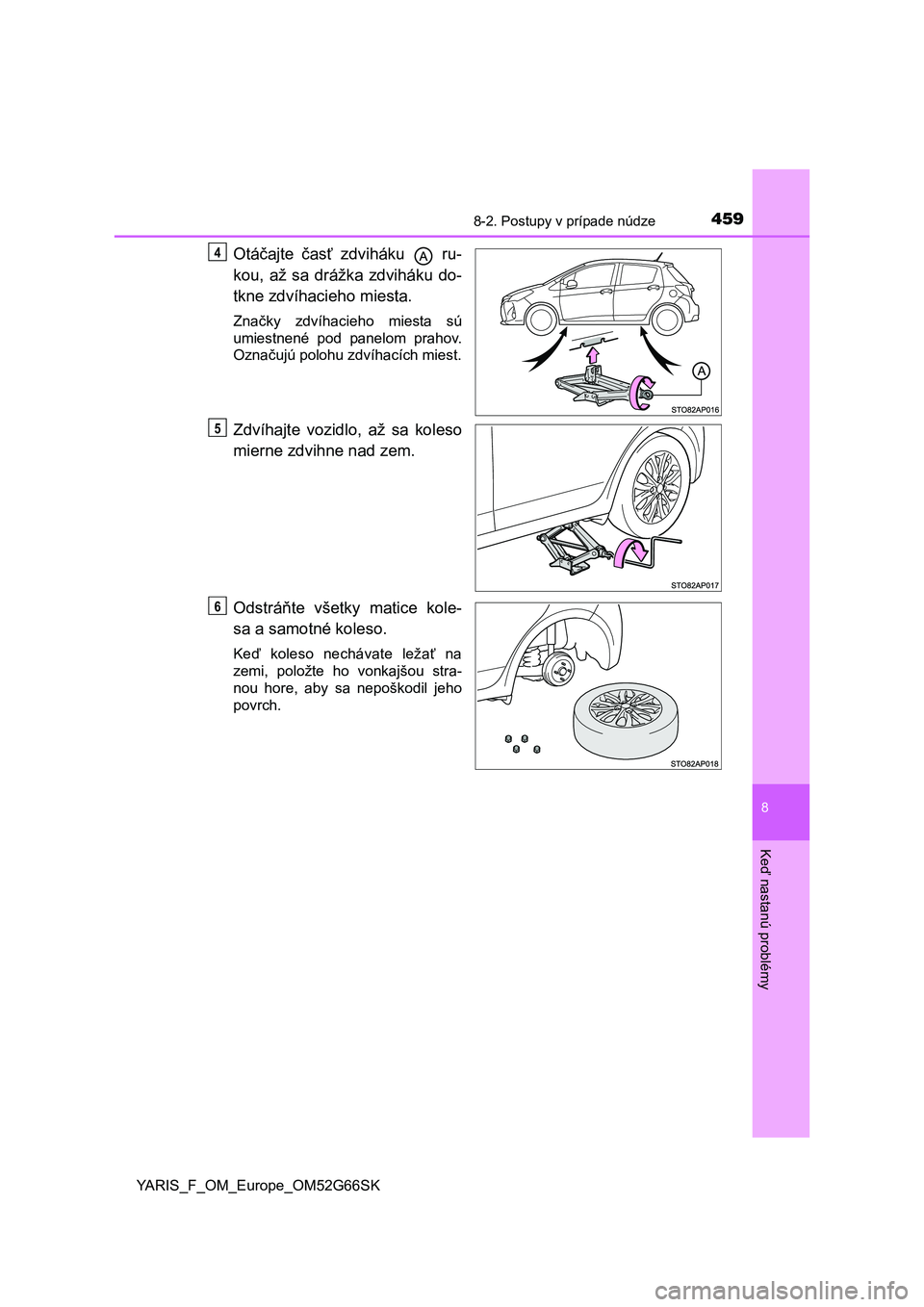

Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
4
5
6

4608-2. Postupy v prípade núdze
YARIS_F_OM_Europe_OM52G66SK

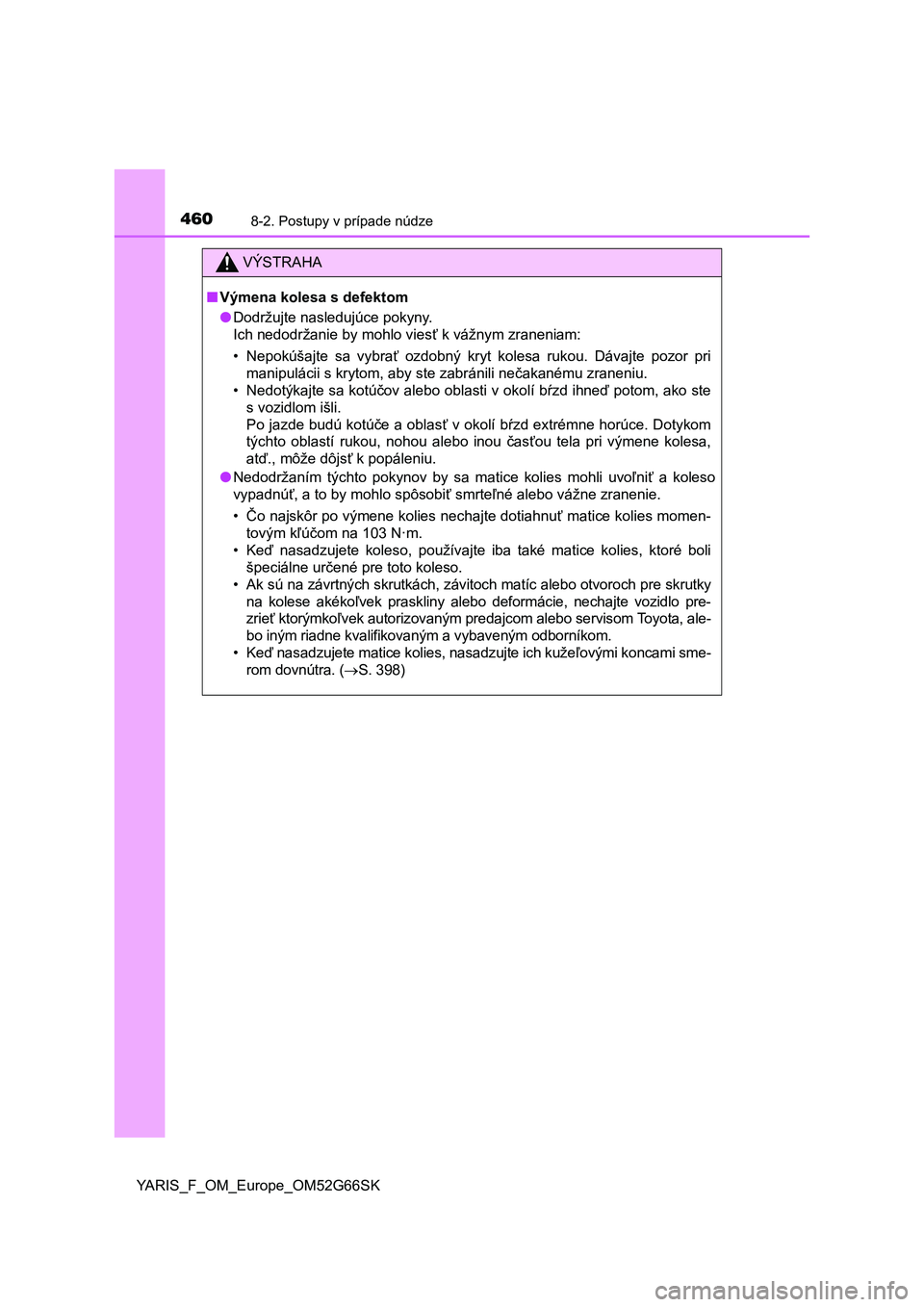

VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Nepokúšajte sa vybrať ozdobný kryt kolesa rukou. Dávajte pozor pri
manipulácii s krytom, aby ste zabránili nečakanému zraneniu.
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa,
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
•Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
•Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo iným riadne kvalifikovaným a vybaveným odborníkom.
•Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S. 398)

4618-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_F_OM_Europe_OM52G66SK

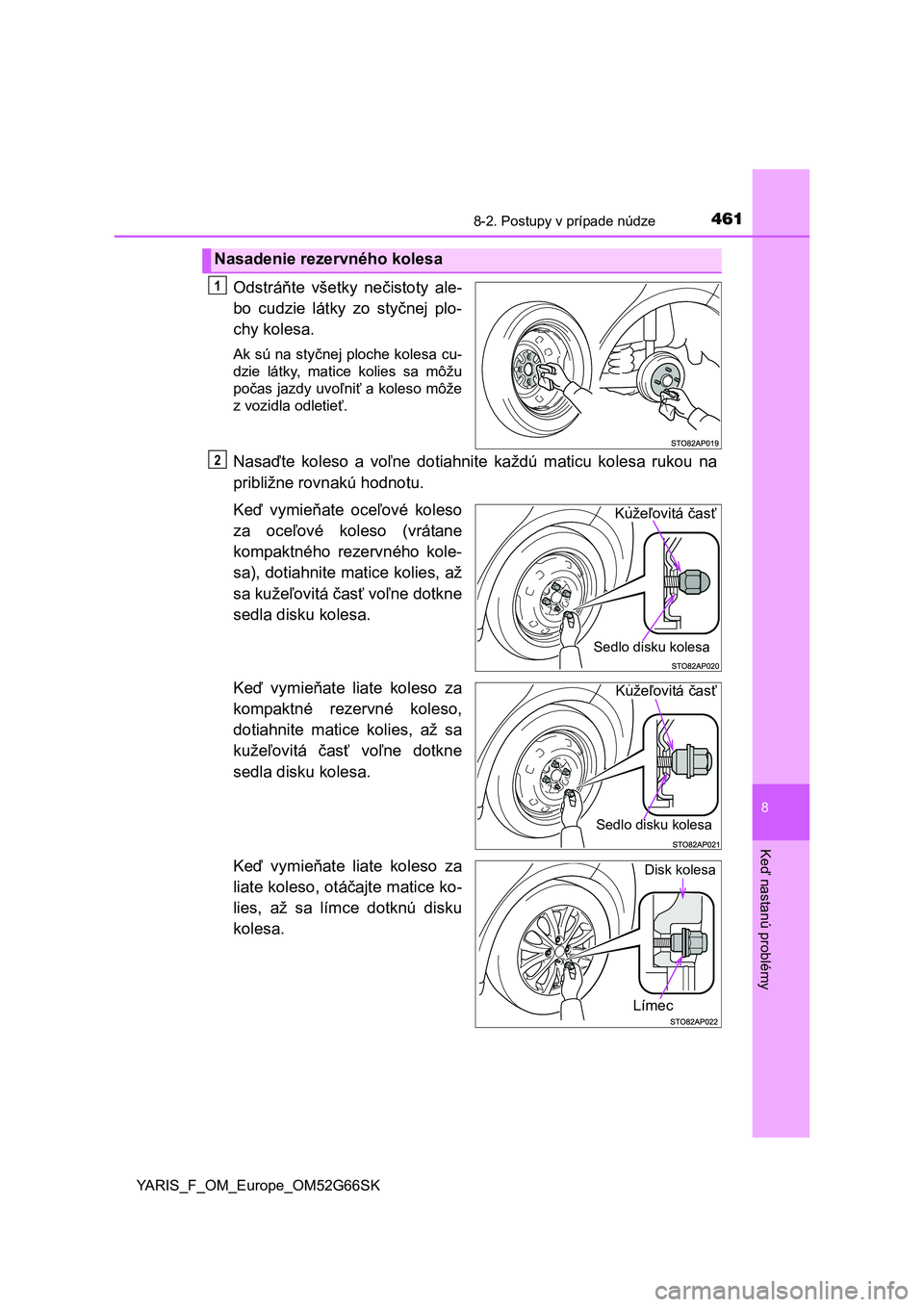

Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte koleso a voľne dotiahnite každú maticu kolesa rukou na
približne rovnakú hodnotu.
Keď vymieňate oceľové koleso
za oceľové koleso (vrátane
kompaktného rezervného kole-
sa), dotiahnite matice kolies, až
sa kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
kompaktné rezervné koleso,
dotiahnite matice kolies, až sa
kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku kolesa
Kužeľovitá časť
Sedlo disku kolesa
Disk kolesa
Límec

4628-2. Postupy v prípade núdze
YARIS_F_OM_Europe_OM52G66SK

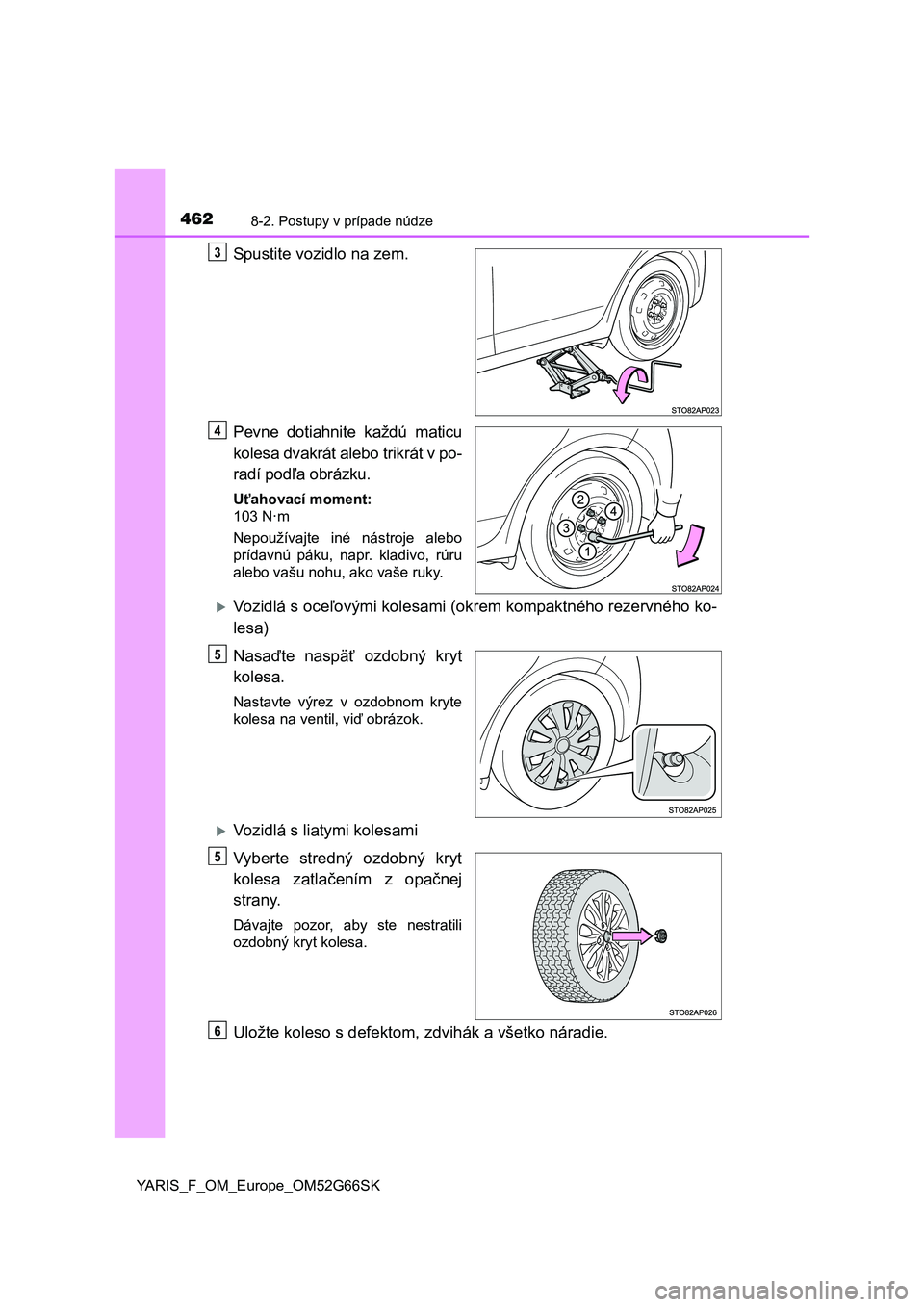

Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát v po-
radí podľa obrázku.
Uťahovací moment:
103 N·m
Nepoužívajte iné nástroje alebo
prídavnú páku, napr. kladivo, rúru
alebo vašu nohu, ako vaše ruky.
Vozidlá s oceľovými kolesami (okrem kompaktného rezervného ko-
lesa)
Nasaďte naspäť ozdobný kryt
kolesa.
Nastavte výrez v ozdobnom kryte
kolesa na ventil, viď obrázok.
Vozidlá s liatymi kolesami
Vyberte stredný ozdobný kryt
kolesa zatlačením z opačnej
strany.
Dávajte pozor, aby ste nestratili
ozdobný kryt kolesa.
Uložte koleso s defektom, zdvihák a všetko náradie.
3
4
5
5
6

4638-2. Postupy v prípade núdze
8
Keď nastanú problémy
YARIS_F_OM_Europe_OM52G66SK

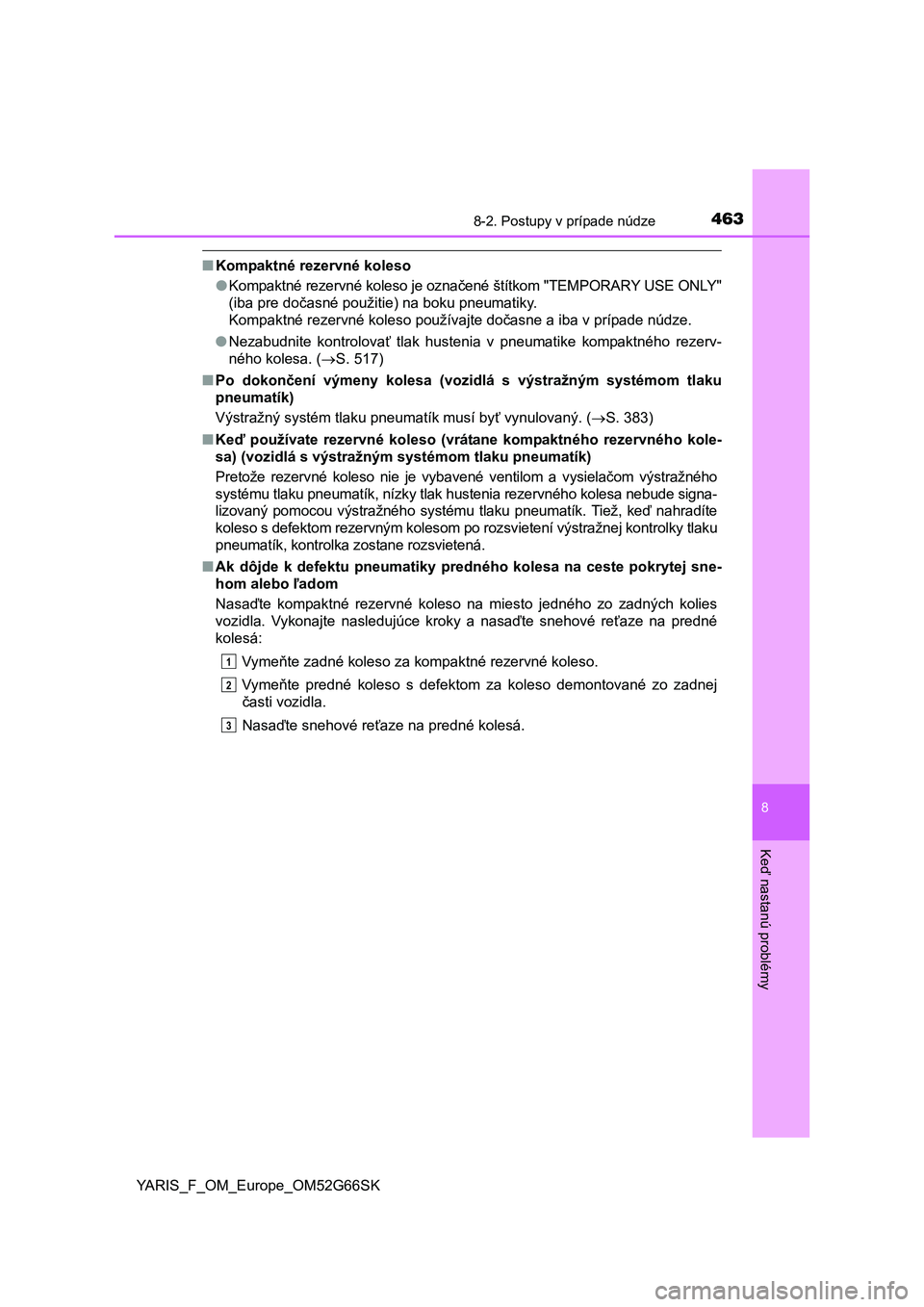

■Kompaktné rezervné koleso
●Kompaktné rezervné koleso je označené štítkom "TEMPORARY USE ONLY"
(iba pre dočasné použitie) na boku pneumatiky.
Kompaktné rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak hustenia v pneumatike kompaktného rezerv-
ného kolesa. (S. 517)
■Po dokončení výmeny kolesa (vozidlá s výstražným systémom tlaku
pneumatík)
Výstražný systém tlaku pneumatík musí byť vynulovaný. (S. 383)
■Keď používate rezervné koleso (vrátane kompaktného rezervného kole-
sa) (vozidlá s výstražným systémom tlaku pneumatík)
Pretože rezervné koleso nie je vybavené ventilom a vysielačom výstražného
systému tlaku pneumatík, nízky tlak hustenia rezervného kolesa nebude signa-
lizovaný pomocou výstražného systému tlaku pneumatík. Tiež, keď nahradíte
koleso s defektom rezervným kolesom po rozsvietení výstražnej kontrolky tlaku
pneumatík, kontrolka zostane rozsvietená.
■Ak dôjde k defektu pneumatiky predného kolesa na ceste pokrytej sne-
hom alebo ľadom
Nasaďte kompaktné rezervné koleso na miesto jedného zo zadných kolies
vozidla. Vykonajte nasledujúce kroky a nasaďte snehové reťaze na predné
kolesá:
Vymeňte zadné koleso za kompaktné rezervné koleso.
Vymeňte predné koleso s defektom za koleso demontované zo zadnej
časti vozidla.
Nasaďte snehové reťaze na predné kolesá.
1
2
3

4648-2. Postupy v prípade núdze
YARIS_F_OM_Europe_OM52G66SK

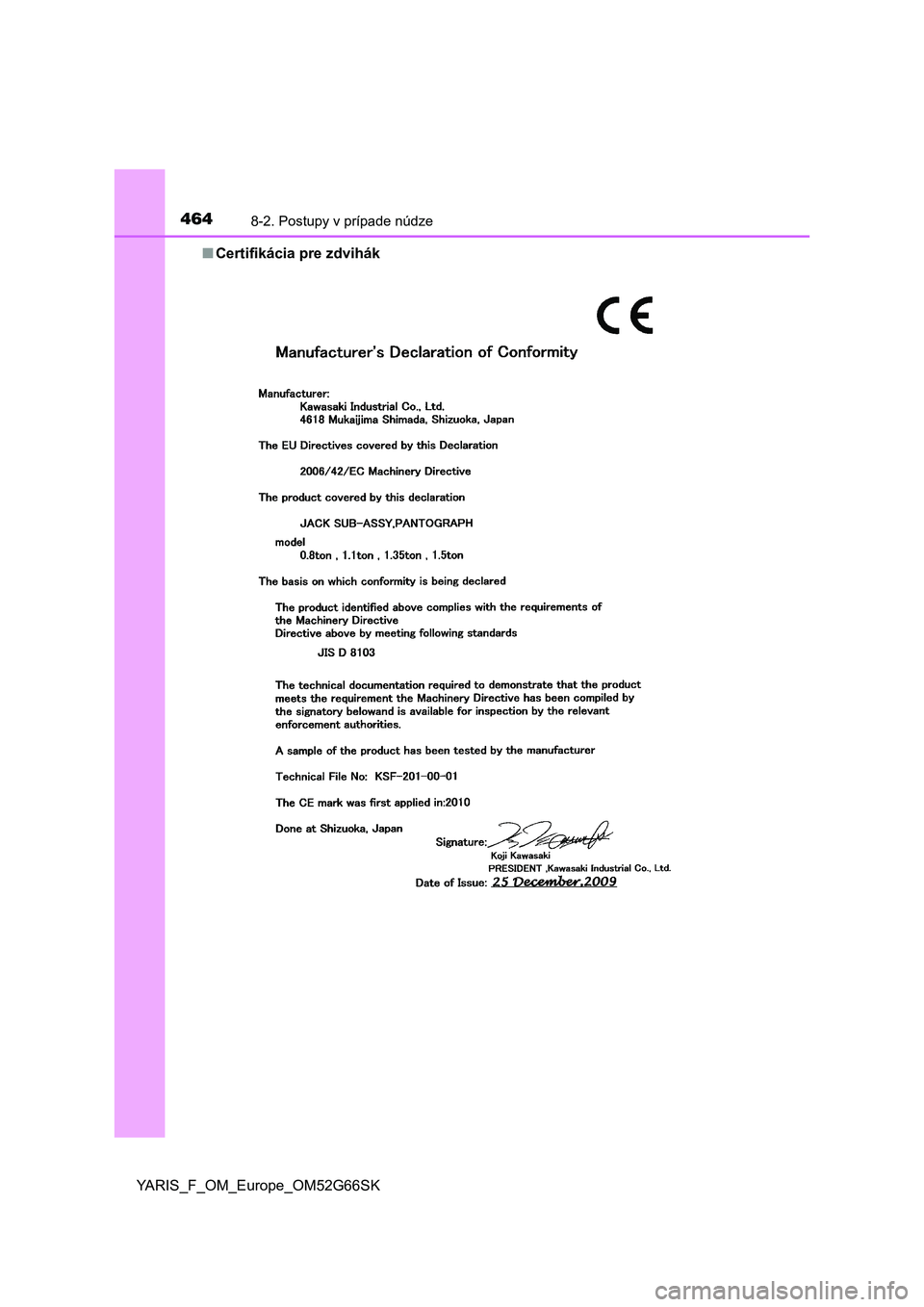

■ Certifikácia pre zdvihák
