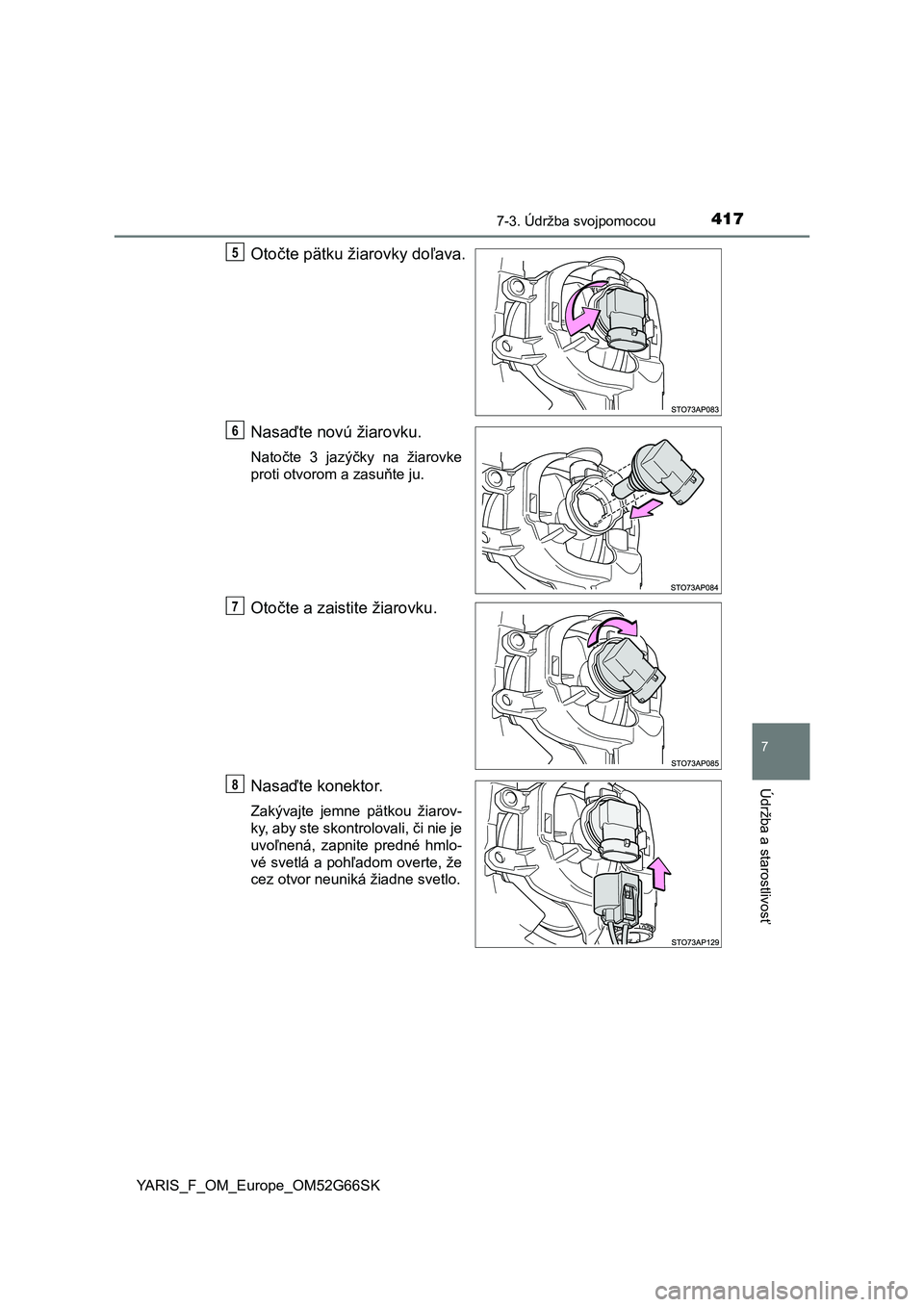

2016 TOYOTA YARIS HATCHBACK Návod na použitie (in Slovakian)

4177-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK
Otočte pätku žiarovky doľava.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite žiarovku.
Nasaďte konektor.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
5
6
7
8

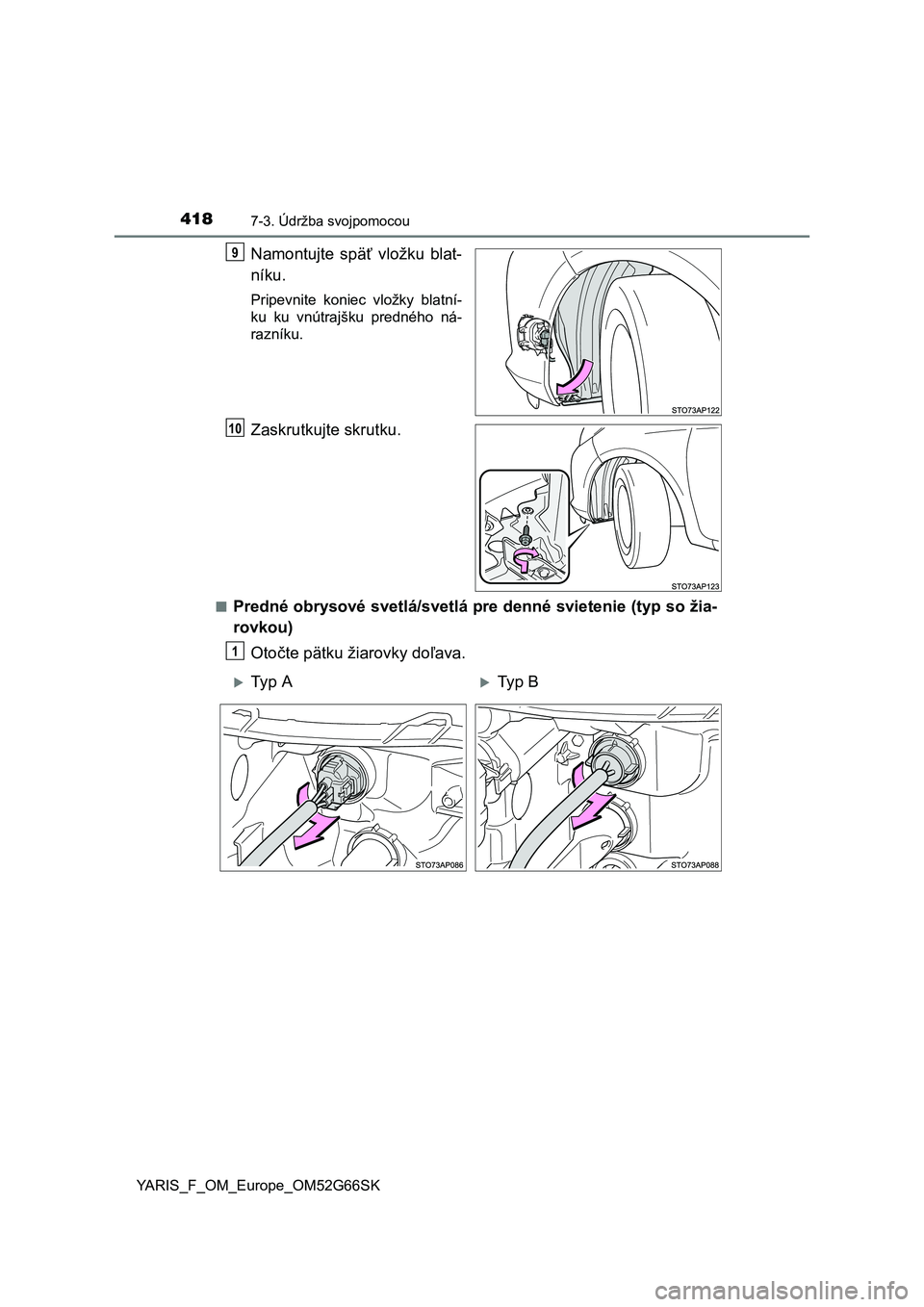

4187-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK
Namontujte späť vložku blat-
níku.
Pripevnite koniec vložky blatní-
ku ku vnútrajšku predného ná-
razníku.
Zaskrutkujte skrutku.
■Predné obrysové svetlá/svetlá pre denné svietenie (typ so žia-
rovkou)
Otočte pätku žiarovky doľava.
9
10
1
Ty p ATy p B

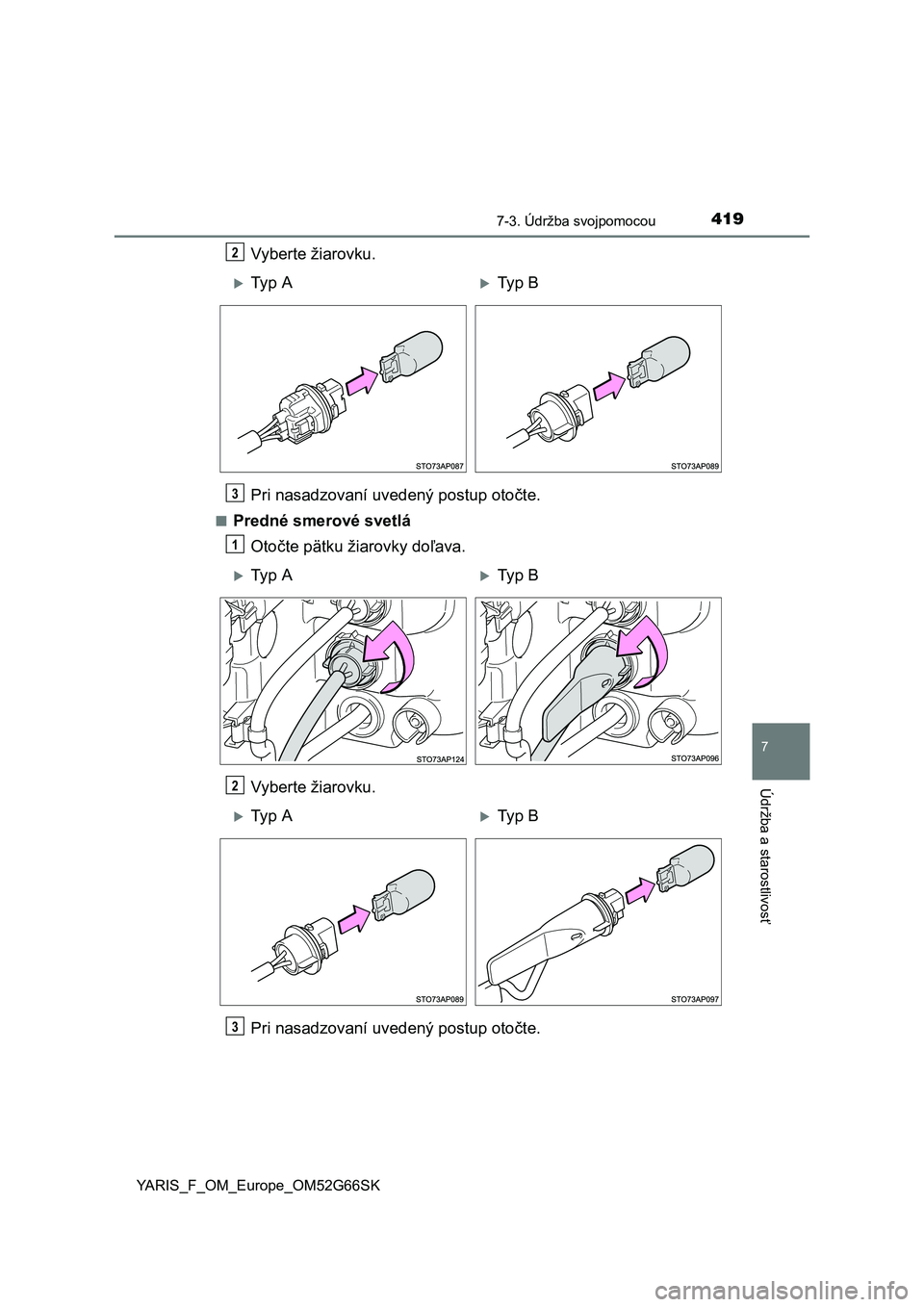

4197-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
■Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
2
Ty p ATy p B
3
1
Ty p ATy p B
2
Ty p ATy p B
3

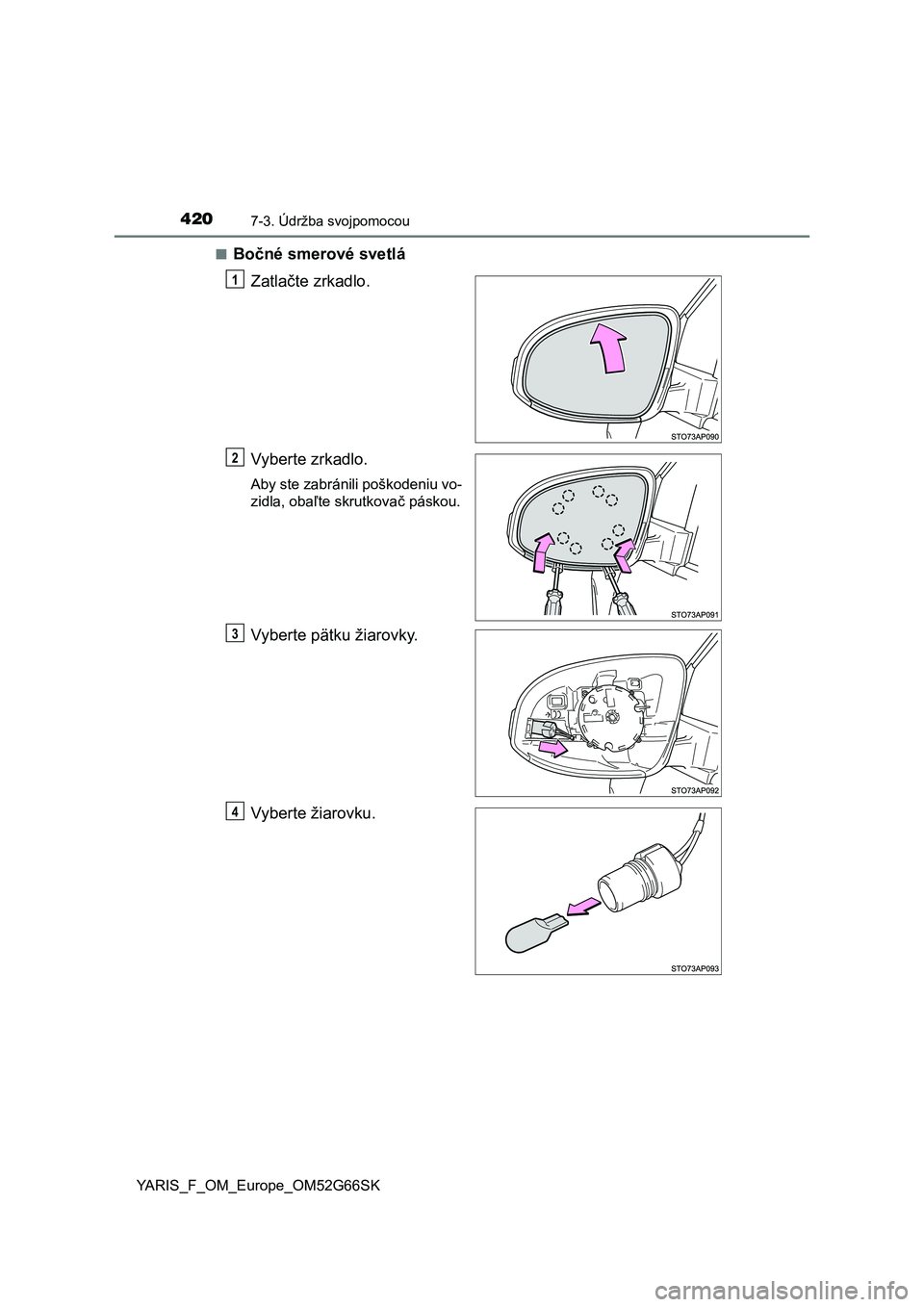

4207-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK■
Bočné smerové svetlá
Zatlačte zrkadlo.
Vyberte zrkadlo.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Vyberte pätku žiarovky.
Vyberte žiarovku.
1
2
3
4

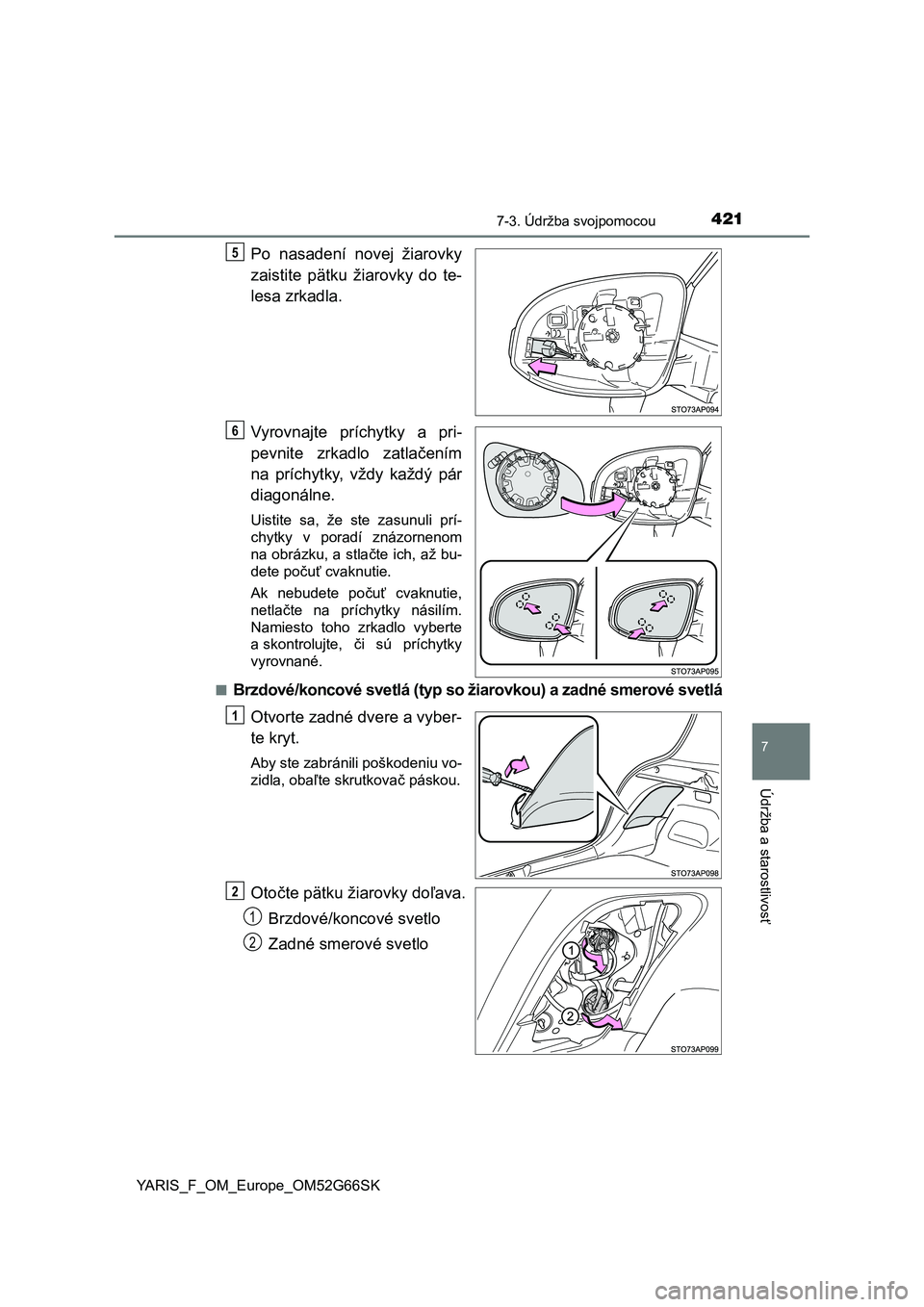

4217-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK
Po nasadení novej žiarovky
zaistite pätku žiarovky do te-
lesa zrkadla.
Vyrovnajte príchytky a pri-
pevnite zrkadlo zatlačením
na príchytky, vždy každý pár
diagonálne.
Uistite sa, že ste zasunuli prí-
chytky v poradí znázornenom
na obrázku, a stlačte ich, až bu-
dete počuť cvaknutie.
Ak nebudete počuť cvaknutie,
netlačte na príchytky násilím.
Namiesto toho zrkadlo vyberte
a skontrolujte, či sú príchytky
vyrovnané.
■
Brzdové/koncové svetlá (typ so žiarovkou) a zadné smerové svetlá
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Otočte pätku žiarovky doľava.
Brzdové/koncové svetlo
Zadné smerové svetlo
5
6
1
2
1
2

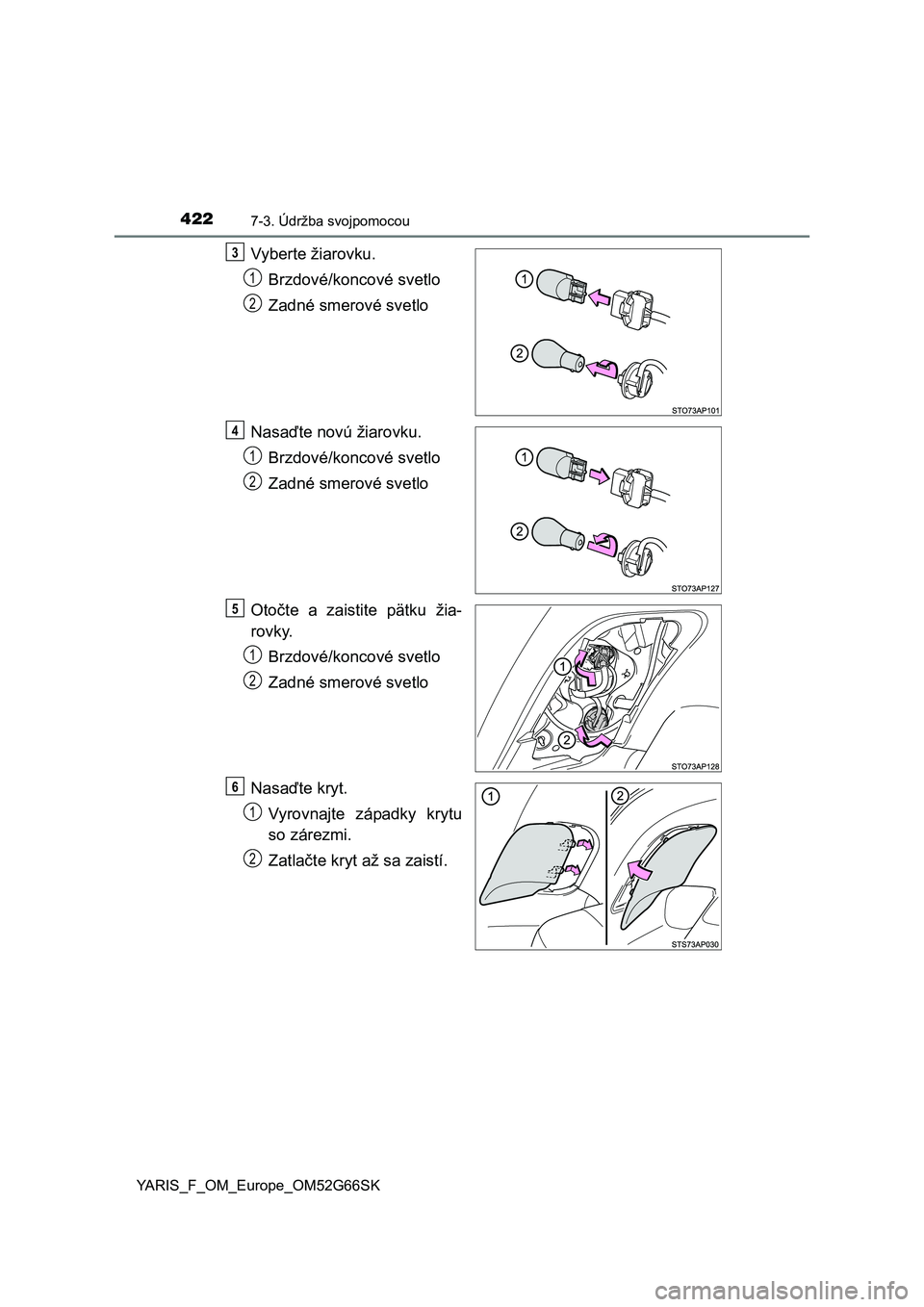

4227-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK
Vyberte žiarovku.
Brzdové/koncové svetlo
Zadné smerové svetlo
Nasaďte novú žiarovku.
Brzdové/koncové svetlo
Zadné smerové svetlo
Otočte a zaistite pätku žia-
rovky.
Brzdové/koncové svetlo
Zadné smerové svetlo
Nasaďte kryt.
Vyrovnajte západky krytu
so zárezmi.
Zatlačte kryt až sa zaistí.3
1
2
4
1
2
5
1
2
6
1
2

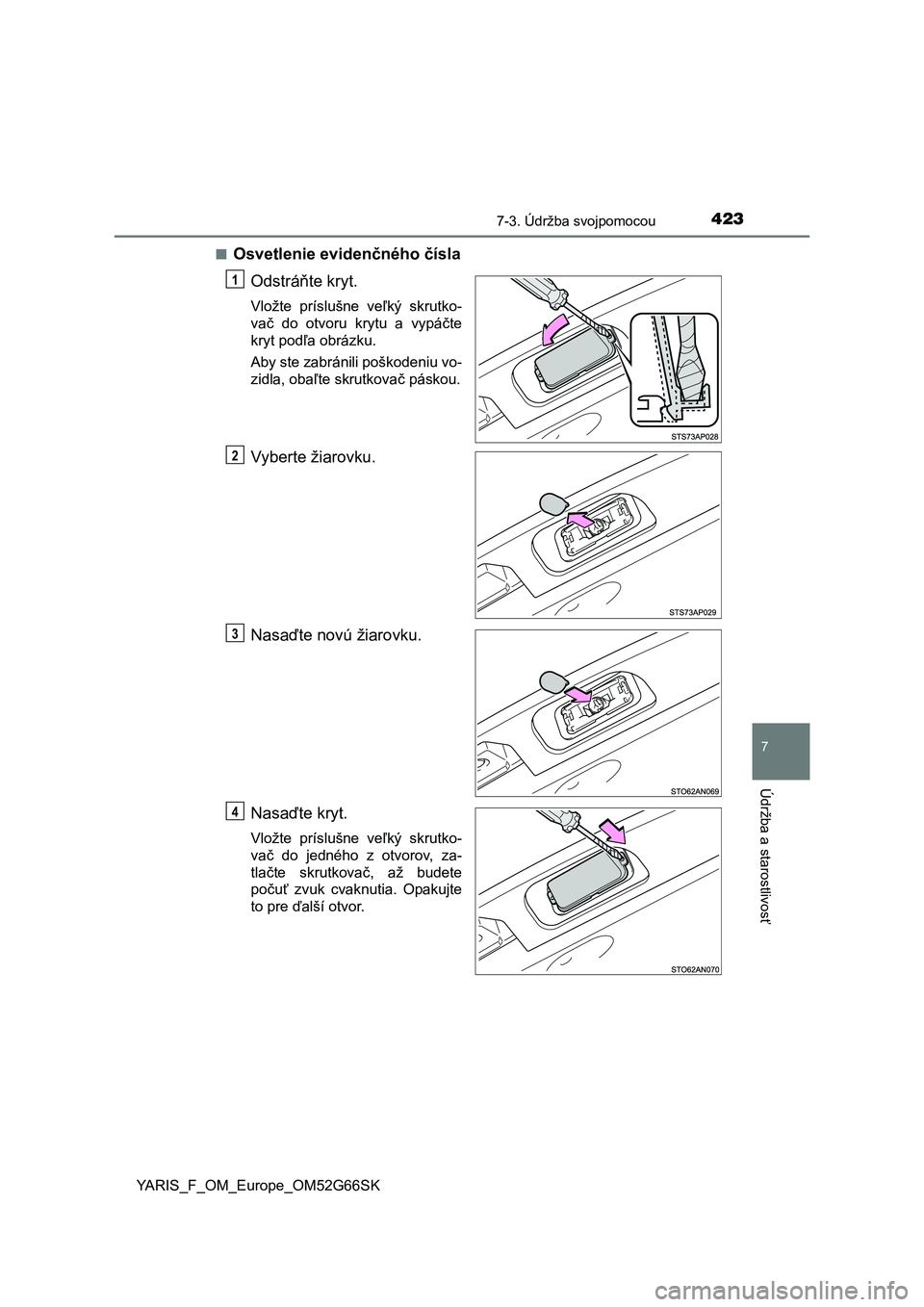

4237-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK■
Osvetlenie evidenčného čísla
Odstráňte kryt.
Vložte príslušne veľký skrutko-
vač do otvoru krytu a vypáčte
kryt podľa obrázku.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Vyberte žiarovku.
Nasaďte novú žiarovku.
Nasaďte kryt.
Vložte príslušne veľký skrutko-
vač do jedného z otvorov, za-
tlačte skrutkovač, až budete
počuť zvuk cvaknutia. Opakujte
to pre ďalší otvor.
1
2
3
4

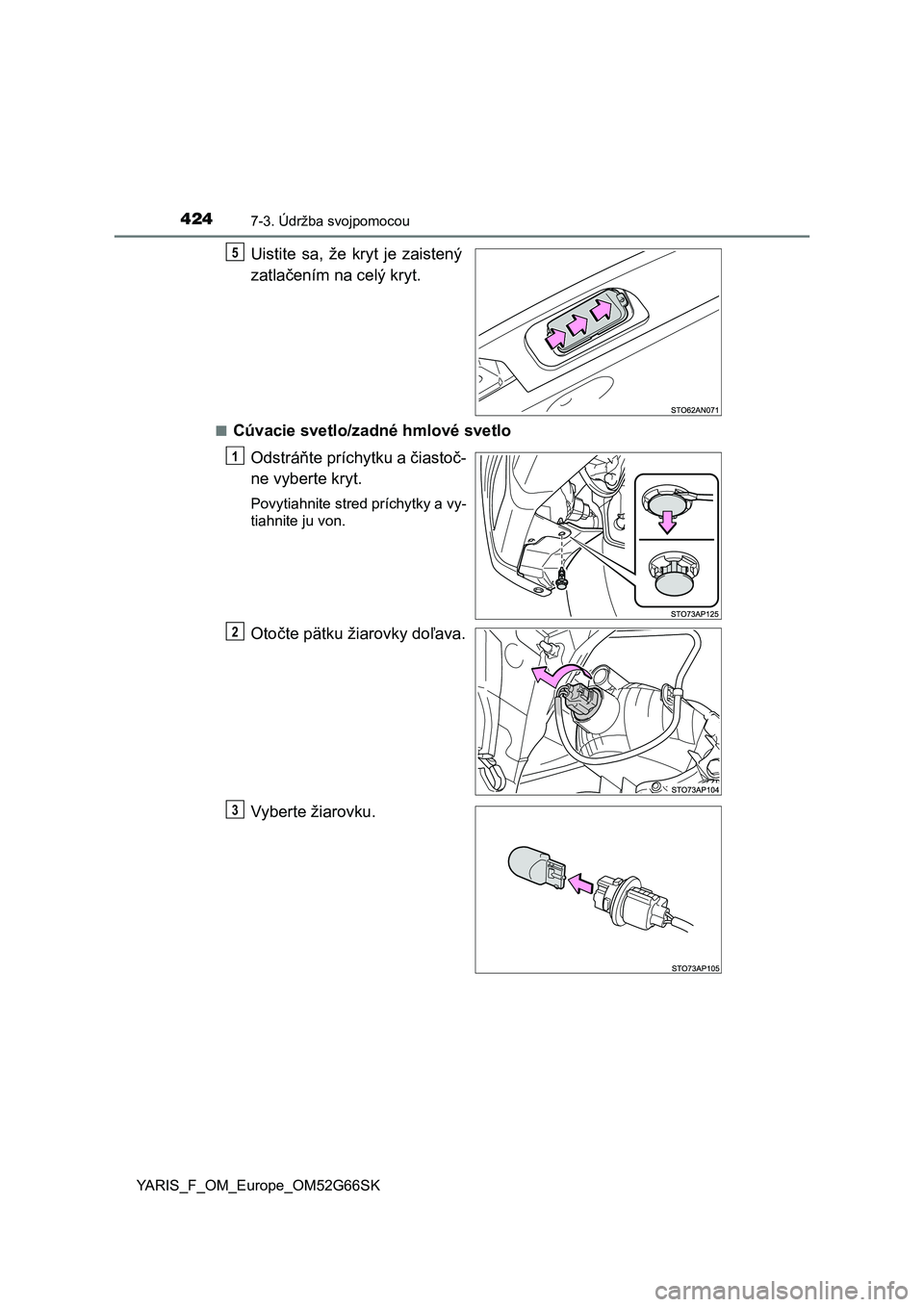

4247-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK
Uistite sa, že kryt je zaistený
zatlačením na celý kryt.
■Cúvacie svetlo/zadné hmlové svetlo
Odstráňte príchytku a čiastoč-
ne vyberte kryt.
Povytiahnite stred príchytky a vy-
tiahnite ju von.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
5
1
2
3
