2016 TOYOTA YARIS HATCHBACK Návod na použitie (in Slovakian)

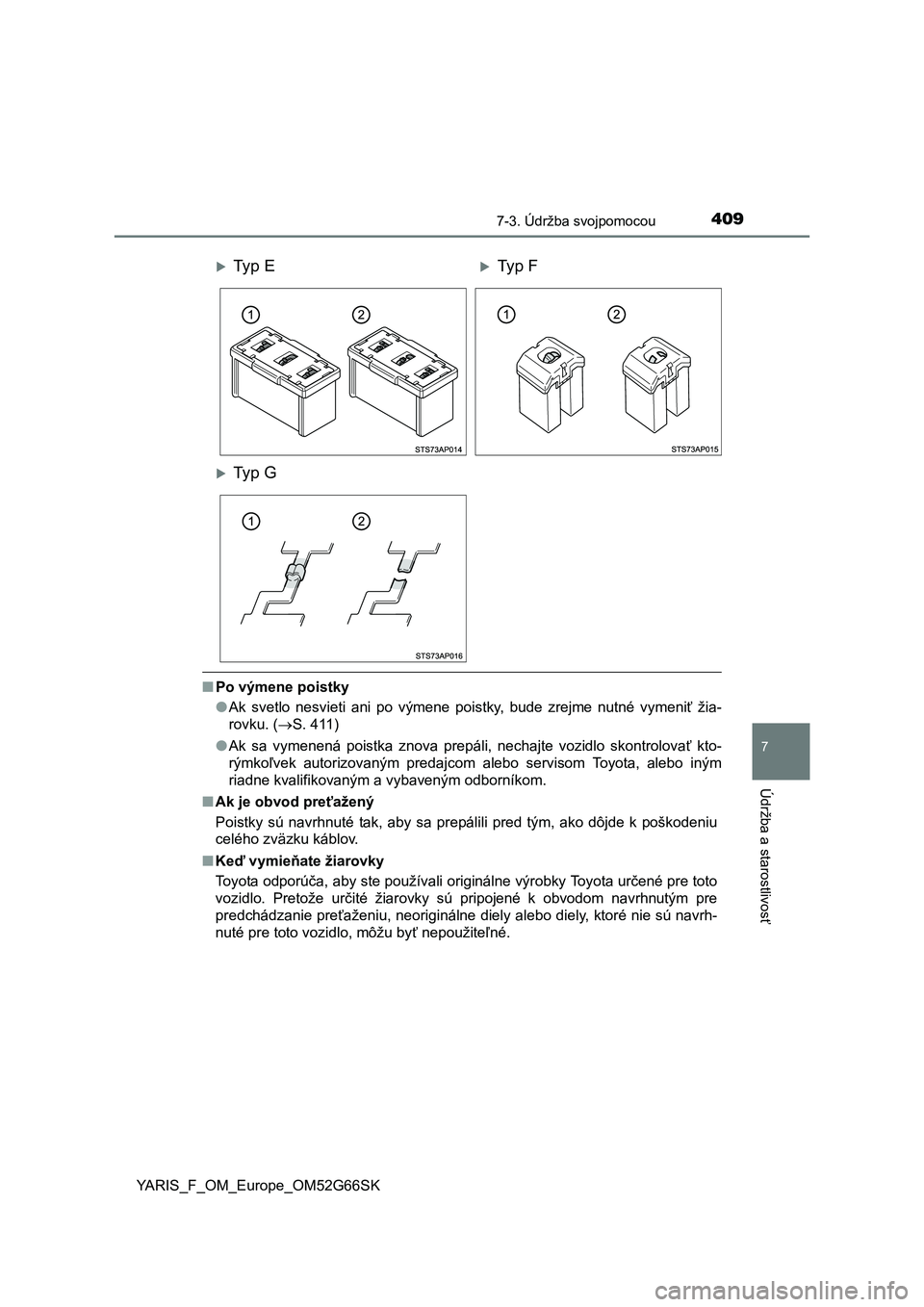

4097-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK
■Po výmene poistky
●Ak svetlo nesvieti ani po výmene poistky, bude zrejme nutné vymeniť žia-
rovku. (S. 411)
●Ak sa vymenená poistka znova prepáli, nechajte vozidlo skontrolovať kto-
rýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo iným
riadne kvalifikovaným a vybaveným odborníkom.
■Ak je obvod preťažený
Poistky sú navrhnuté tak, aby sa prepálili pred tým, ako dôjde k poškodeniu
celého zväzku káblov.
■Keď vymieňate žiarovky
Toyota odporúča, aby ste používali originálne výrobky Toyota určené pre toto
vozidlo. Pretože určité žiarovky sú pripojené k obvodom navrhnutým pre
predchádzanie preťaženiu, neoriginálne diely alebo diely, ktoré nie sú navrh-
nuté pre toto vozidlo, môžu byť nepoužiteľné.
Ty p ETy p F
Ty p G

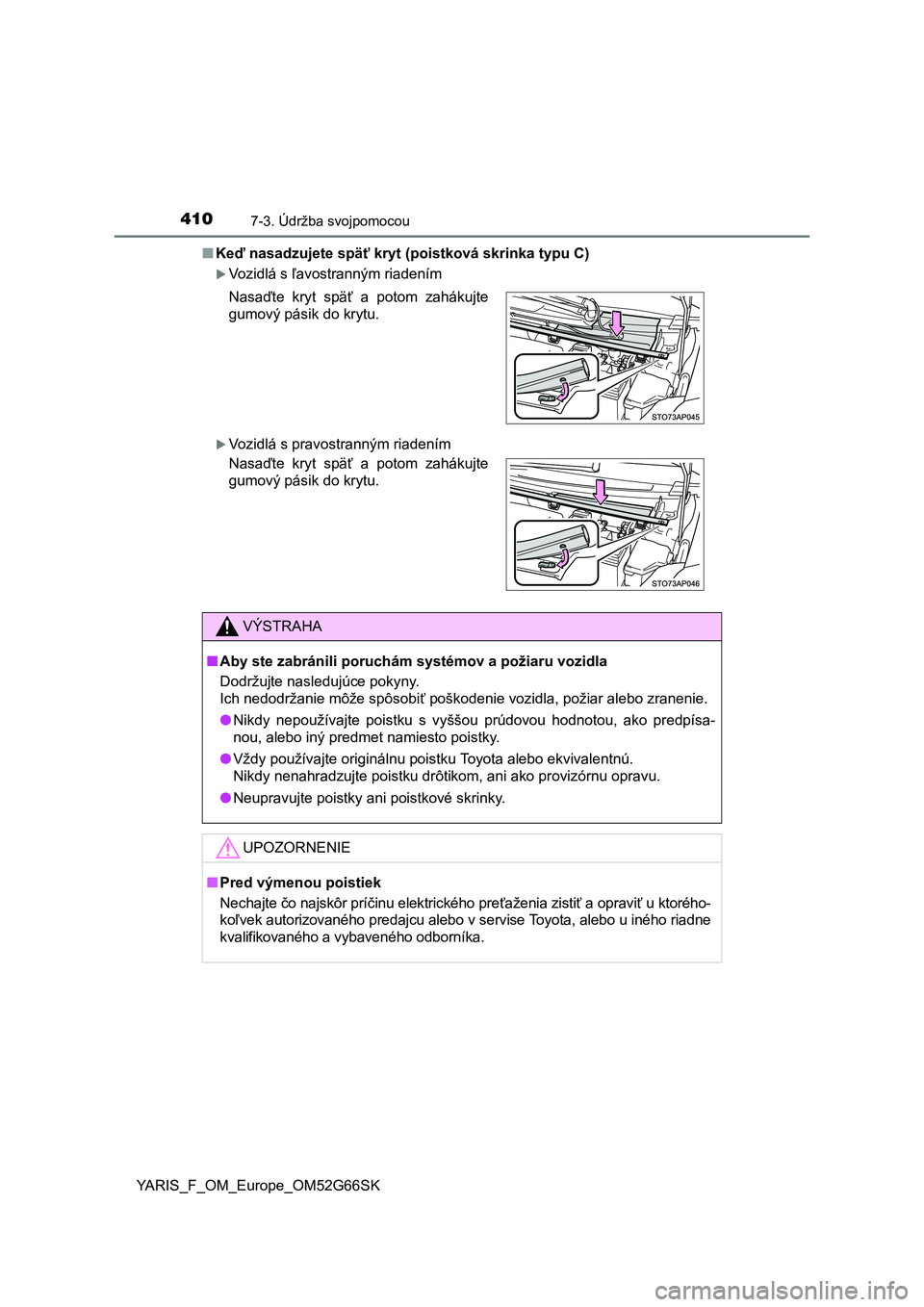

4107-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK■Keď nasadzujete späť kryt (poistková skrinka typu C)
Vozidlá s ľavostranným riadením
Vozidlá s pravostranným riadením Nasaďte kryt späť a potom zahákujte
gumový pásik do krytu.
Nasaďte kryt späť a potom zahákujte
gumový pásik do krytu.
VÝSTRAHA
■Aby ste zabránili poruchám systémov a požiaru vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť poškodenie vozidla, požiar alebo zranenie.
●Nikdy nepoužívajte poistku s vyššou prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto poistky.
●Vždy používajte originálnu poistku Toyota alebo ekvivalentnú.
Nikdy nenahradzujte poistku drôtikom, ani ako provizórnu opravu.
●Neupravujte poistky ani poistkové skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrického preťaženia zistiť a opraviť u ktorého-
koľvek autorizovaného predajcu alebo v servise Toyota, alebo u iného riadne
kvalifikovaného a vybaveného odborníka.

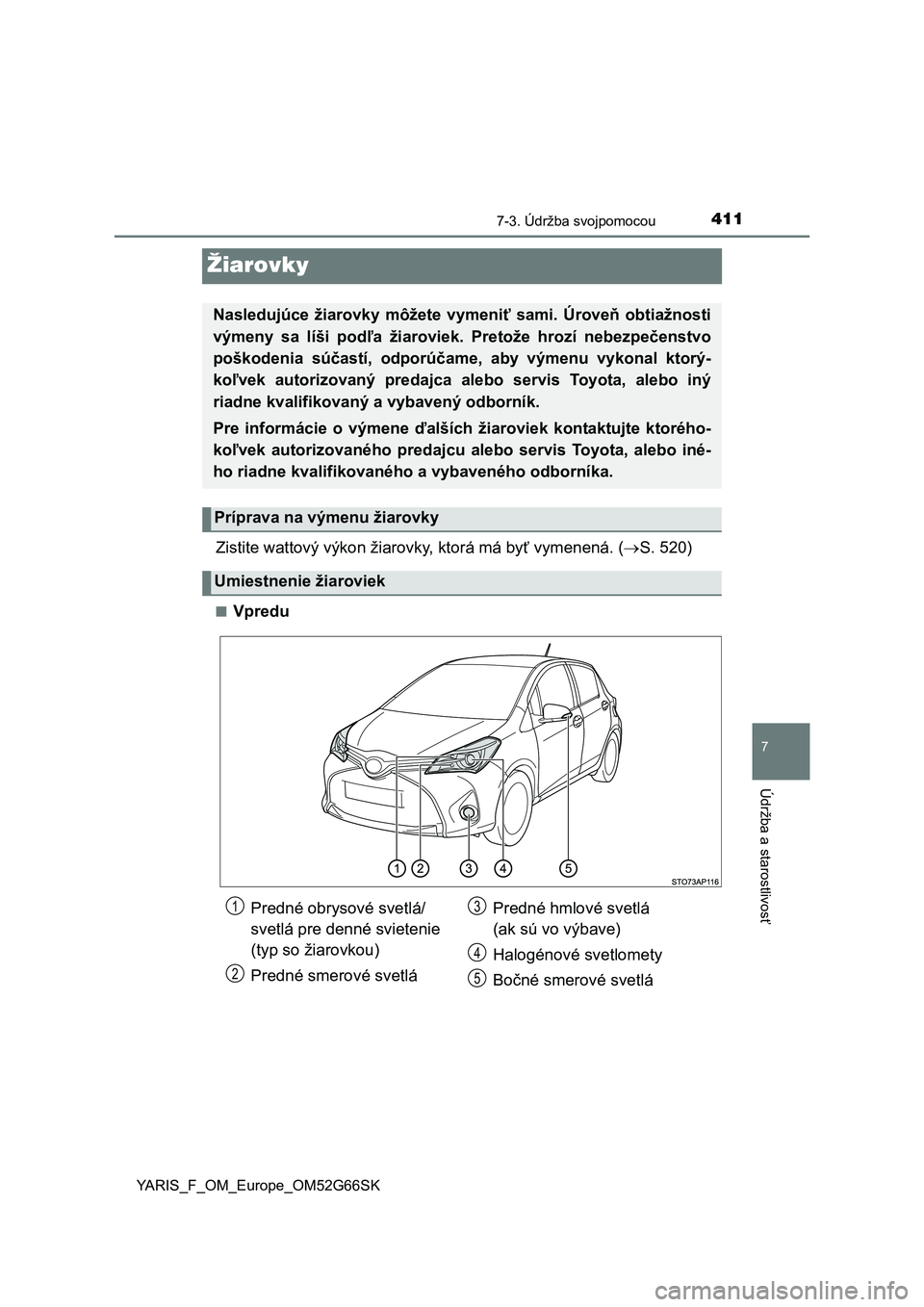

4117-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK
Žiarovky
Zistite wattový výkon žiarovky, ktorá má byť vymenená. (S. 520)
■Vpredu
Nasledujúce žiarovky môžete vymeniť sami. Úroveň obtiažnosti
výmeny sa líši podľa žiaroviek. Pretože hrozí nebezpečenstvo
poškodenia súčastí, odporúčame, aby výmenu vykonal ktorý-
koľvek autorizovaný predajca alebo servis Toyota, alebo iný
riadne kvalifikovaný a vybavený odborník.
Pre informácie o výmene ďalších žiaroviek kontaktujte ktorého-
koľvek autorizovaného predajcu alebo servis Toyota, alebo iné-
ho riadne kvalifikovaného a vybaveného odborníka.
Príprava na výmenu žiarovky
Umiestnenie žiaroviek
Predné obrysové svetlá/
svetlá pre denné svietenie
(typ so žiarovkou)
Predné smerové svetláPredné hmlové svetlá
(ak sú vo výbave)
Halogénové svetlomety
Bočné smerové svetlá1
2
3
4
5

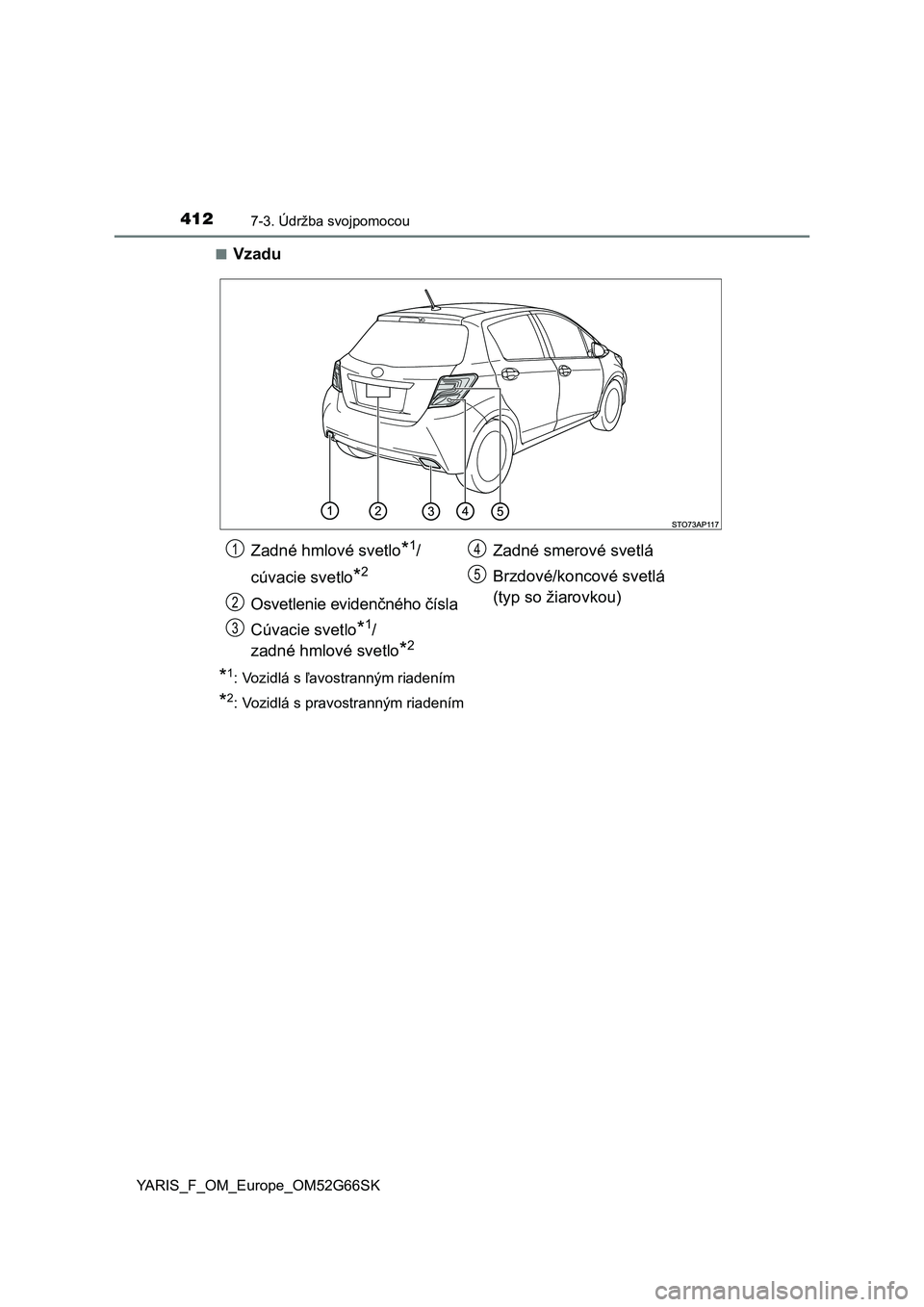

4127-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK■
Vzadu
*1: Vozidlá s ľavostranným riadením
*2: Vozidlá s pravostranným riadením
Zadné hmlové svetlo*1/
cúvacie svetlo
*2
Osvetlenie evidenčného čísla
Cúvacie svetlo
*1/
zadné hmlové svetlo
*2
Zadné smerové svetlá
Brzdové/koncové svetlá
(typ so žiarovkou)1
2
3
4
5

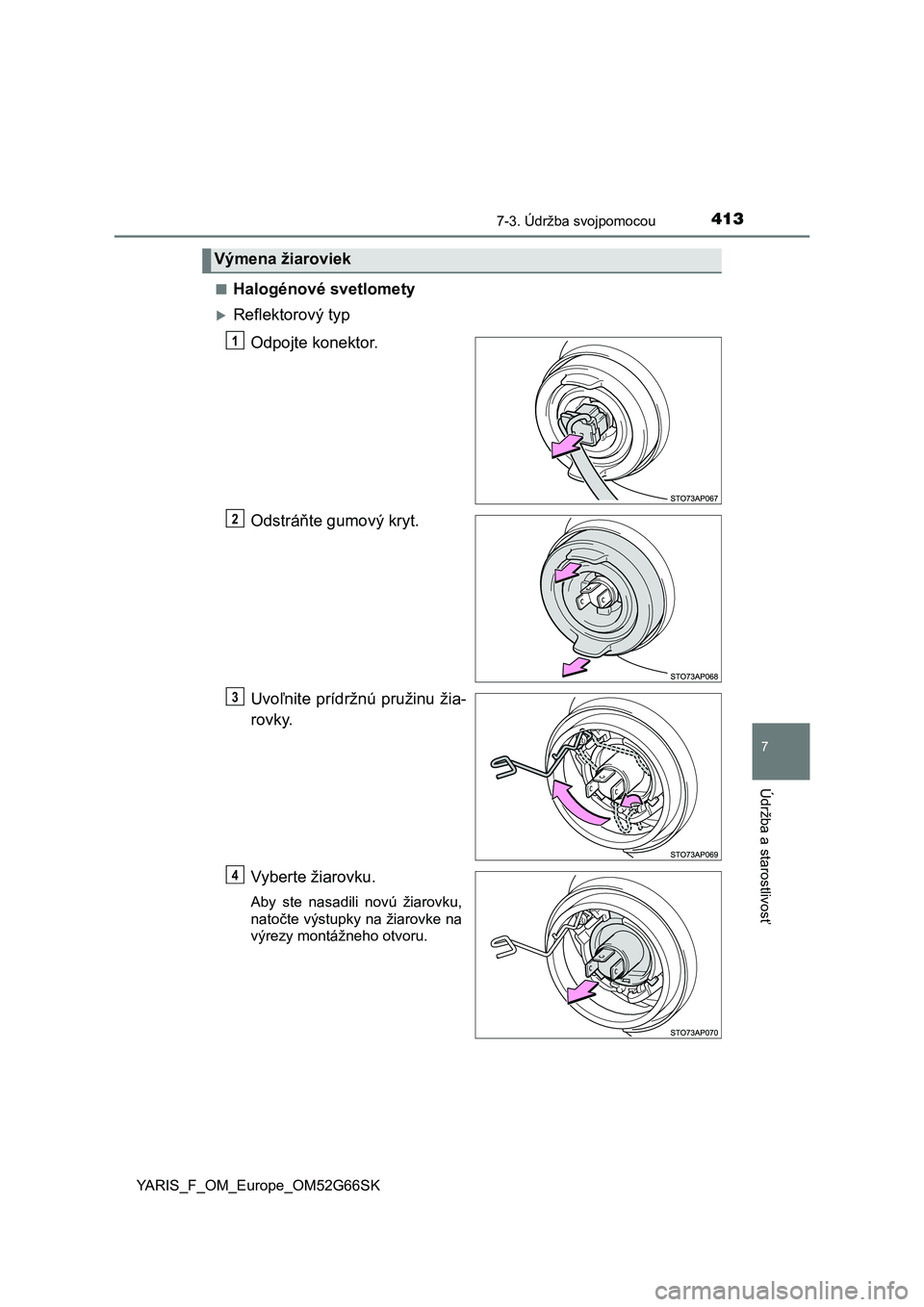

4137-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK■
Halogénové svetlomety
Reflektorový typ
Odpojte konektor.
Odstráňte gumový kryt.
Uvoľnite prídržnú pružinu žia-
rovky.
Vyberte žiarovku.
Aby ste nasadili novú žiarovku,
natočte výstupky na žiarovke na
výrezy montážneho otvoru.
Výmena žiaroviek
1
2
3
4

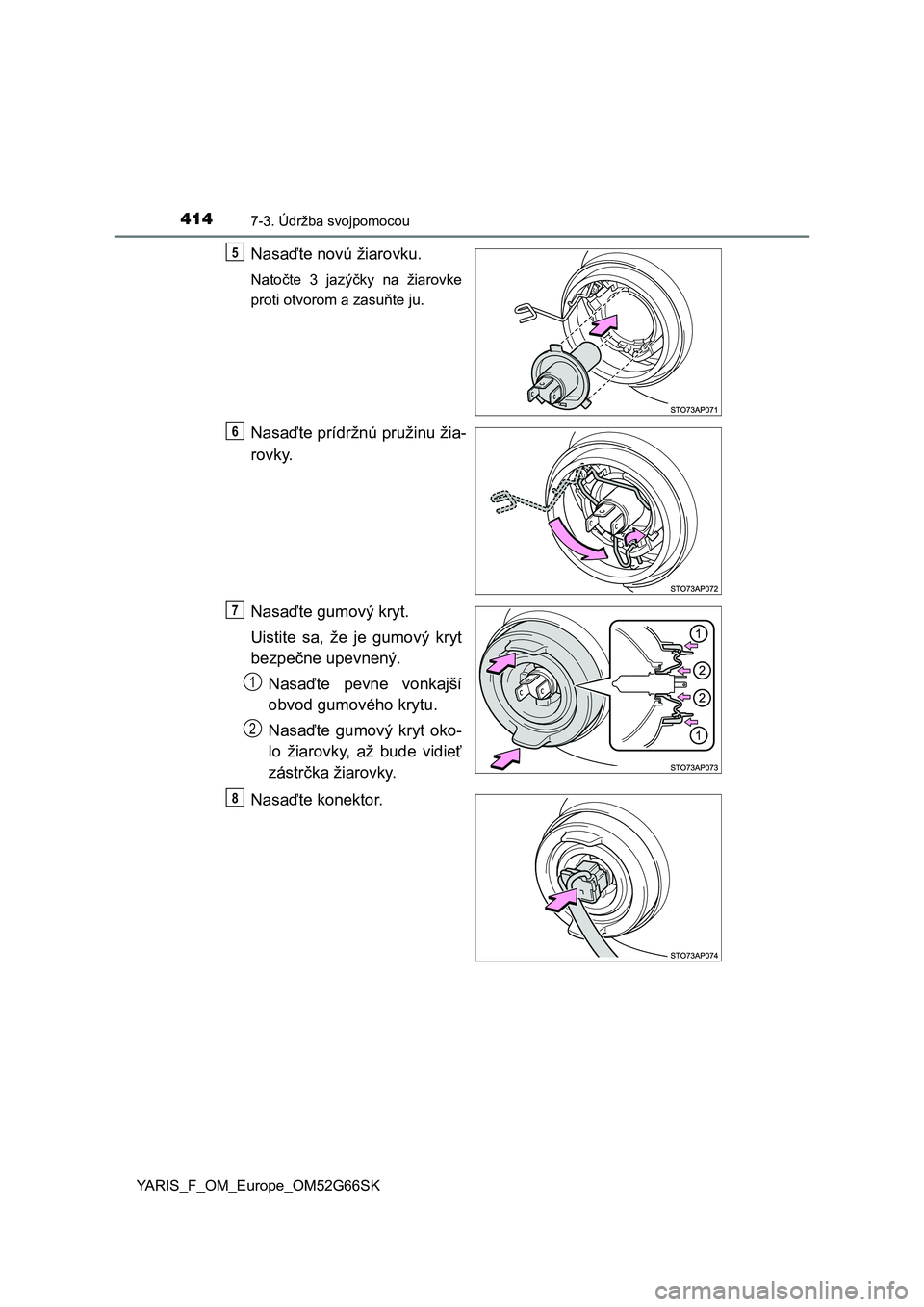

4147-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Nasaďte prídržnú pružinu žia-
rovky.
Nasaďte gumový kryt.
Uistite sa, že je gumový kryt
bezpečne upevnený.
Nasaďte pevne vonkajší
obvod gumového krytu.
Nasaďte gumový kryt oko-
lo žiarovky, až bude vidieť
zástrčka žiarovky.
Nasaďte konektor.
5
6
7
1
2
8

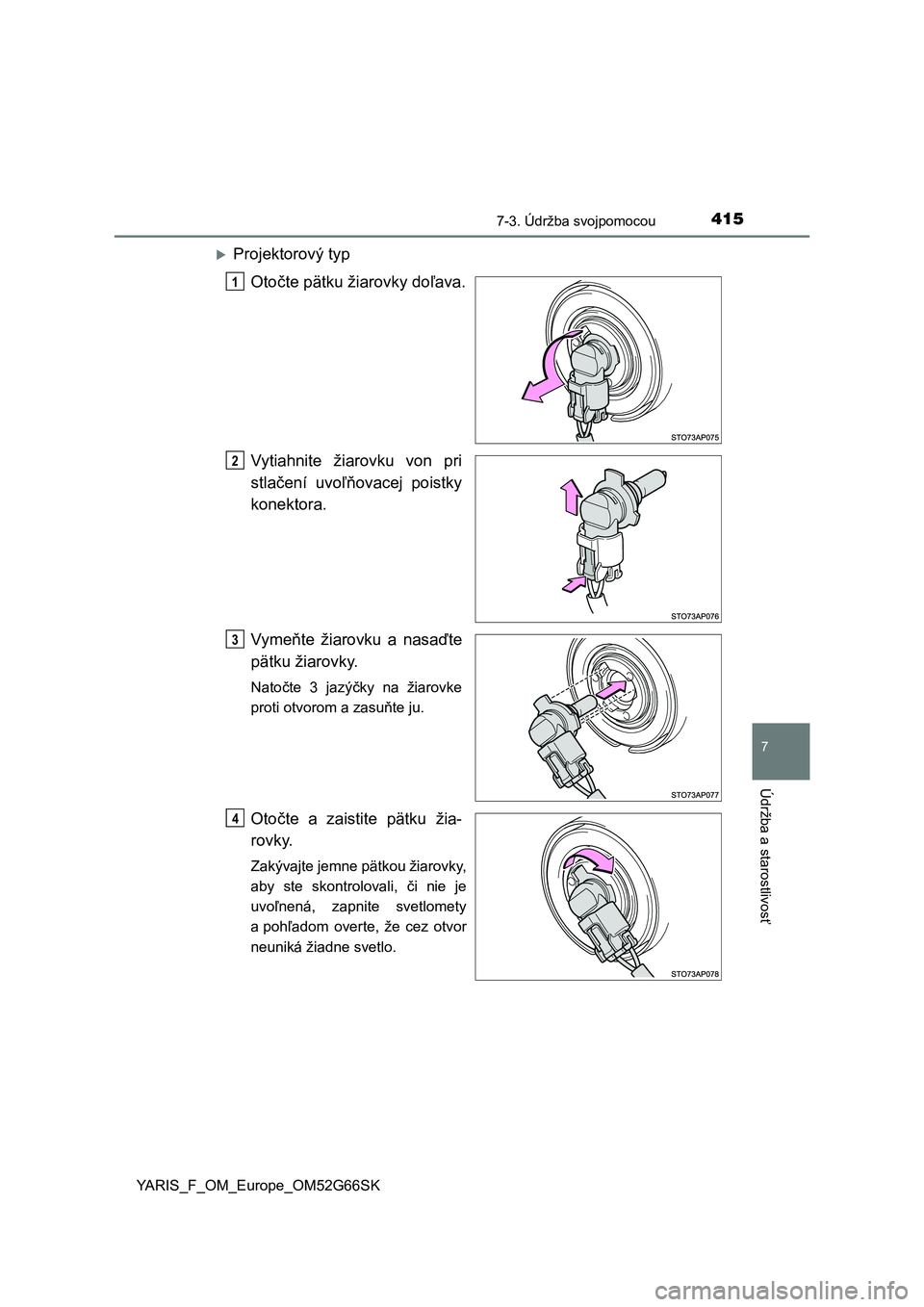

4157-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52G66SK
Projektorový typ
Otočte pätku žiarovky doľava.
Vytiahnite žiarovku von pri
stlačení uvoľňovacej poistky
konektora.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarovky,
aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
1
2
3
14

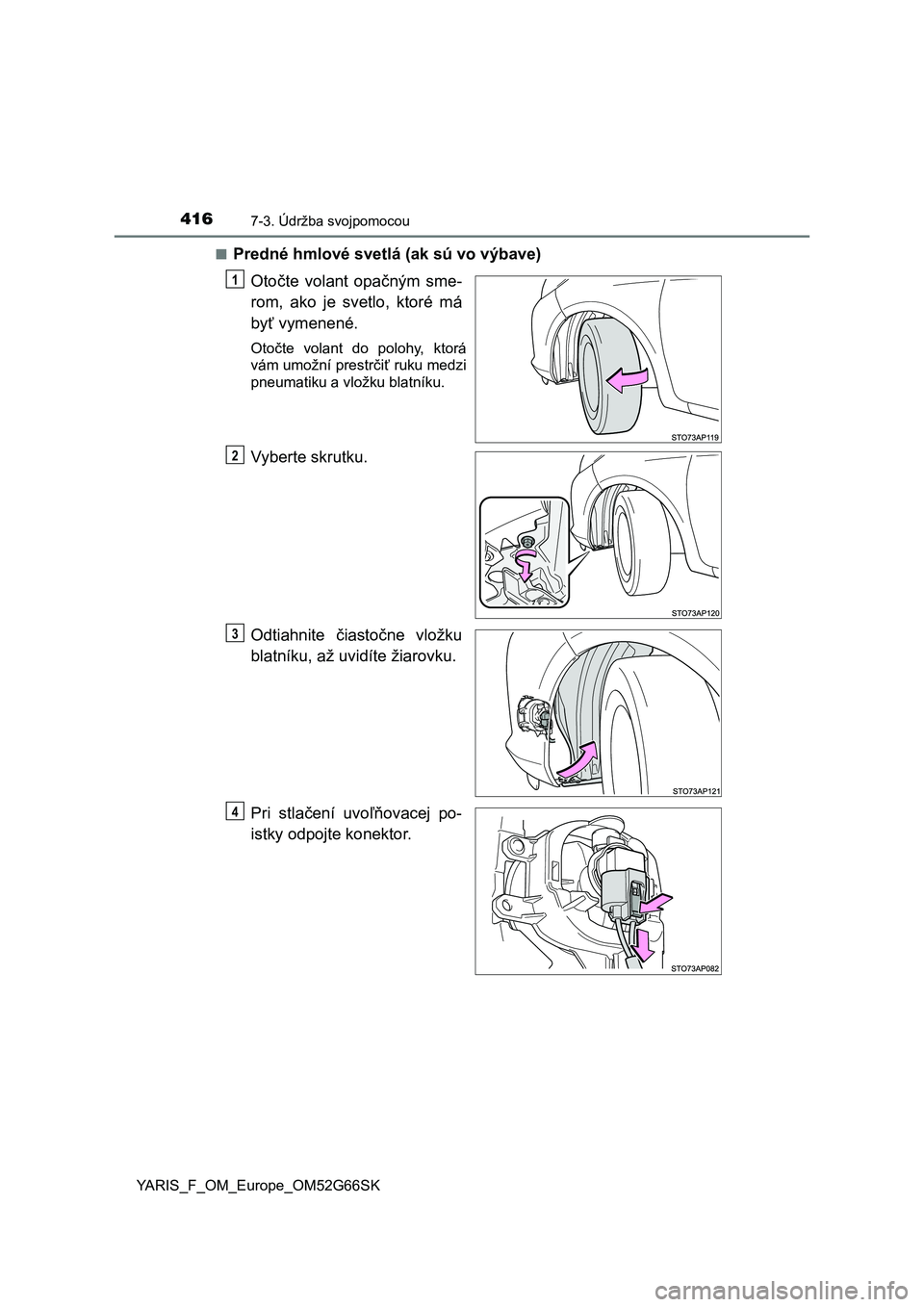

4167-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52G66SK■
Predné hmlové svetlá (ak sú vo výbave)
Otočte volant opačným sme-
rom, ako je svetlo, ktoré má
byť vymenené.
Otočte volant do polohy, ktorá
vám umožní prestrčiť ruku medzi
pneumatiku a vložku blatníku.
Vyberte skrutku.
Odtiahnite čiastočne vložku
blatníku, až uvidíte žiarovku.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4
