2016 TOYOTA RAV4 sensor

3174-5. Utilização dos sistemas de apoio à condução
Sensor Toyota de auxílio ao estacionamento∗
Sensores nos cantos dianteiros
Sensores centrais dianteiros
Sensores nos cantos traseiros
Sensores centrais traseiros
Prima ou nos interruptores de controlo do medidor e sele -
cione no mostrador de informações múltiplas.
Prima ou nos interruptores de controlo do medidor e sele -
cione e, de seguida, prima .
O indicador é exibido para informar o condutor que o sistema e stá
operacional.
∗: Se equipado
A distância do seu veículo aos obstáculos próximos, durante o
estacionamento paralelo ou manobras numa garagem, é medida
pelos sensores e comunicada através dos mostradores e sinal
sonoro, através de indicador ou mostrador, bem como um sinal
sonoro. Verifique sempre a área circundante ao utilizar este si s-
tema.
Tipos de sensores
1
2
3
4
Ligar/desligar o sensor Toyota de auxílio ao estacionamento
1
2
sec_04-05.fm Page 317 Thurs day, October 6, 2016 11:56 AM

3184-5. Utilização dos sistemas de apoio à condução
Quando os sensores detetam um obstáculo, os mostradores seguin -
tes informam o condutor da posição e distância ao obstáculo.
■Mostrador de informações múltiplas
Funcionamento do sensor no
canto dianteiro
Funcionamento do sensor
central dianteiro
Funcionamento do sensor no
canto traseiro
Funcionamento do sensor
central traseiro
■Ecrã do sistema áudio (veículos com sistema de navegação
ou sistema multimédia)Mostrador do sensor Toyota
de auxílio ao estacionamento
Quando não é exibido o monitor
Toyota de auxílio ao estaciona -
mento
* nem o monitor de visão
panorâmica
*.
Quando é detetado um obstá -
culo, automaticamente, é exi -
bido um gráfico. O ecrã pode
ser definido para que o gráfico
não seja exibido. ( →P. 321)
: Selecione para emudecer os sinais sonoros.
Mostrador de inserção
Quando é exibido o monitor
Toyota de auxílio ao estaciona -
mento
*:
É exibida uma imagem simplifi -
cada no canto superior direito
do ecrã do sistema áudio
quando é detetado um obstá -
culo.
Quando é exibido o monitor de visão panorâmica
*:
A posição e distância são exibidas no ecrã do monitor de visão panorâ-
mica quando é detetado um obstáculo.
*: Se equipado
Mostrador
1
2
3
4
1
2
sec_04-05.fm Page 318 Thurs day, October 6, 2016 11:56 AM

3194-5. Utilização dos sistemas de apoio à condução
4
Condução
■Mostrador de distância
Os sensores que detetam o obstáculo acendem ou piscam.
*1: As imagens podem diferir das apresentadas nas figuras. (→P. 318)
*2: Mostrador de informações múltiplas
*3: Ecrã do sistema áudio
Mostrador de deteção do sensor, distância aos obstáculos
Mostrador*1Mostrador de
inserção
Distância aproximada ao obstáculo
Sensor no canto
dianteiro/Sensor central dianteiroSensor no canto tra -
seiro/Sensor
central traseiro
(contínuo)(pisca lenta -
mente)
Sensor central dian -
teiro:
100 cm a 50 cmSensor central tra -
seiro:
150 cm a 60 cm
(contínuo)(a piscar)
50 cm a 40 cm
Sensor no canto
traseiro:
55 cm a 40 cm
Sensor central tra -
seiro:
60 cm a 45 cm
(contínuo)(a piscar rapi -
damente)
40 cm a 30 cm
Sensor no canto
traseiro:
40 cm a 30 cm
Sensor central tra -
seiro:
45 cm a 35 cm
(a piscar*2 ou
contínuo
*3)
(contínuo)
Inferior a 30 cm
Sensor no canto
traseiro:
Inferior a 30 cm
Sensor central tra -
seiro:
Inferior a 35 cm
sec_04-05.fm Page 319 Thurs day, October 6, 2016 11:56 AM

3204-5. Utilização dos sistemas de apoio à condução
■Funcionamento do sinal sonoro e distância a um obstáculo
Soa um sinal sonoro quando os sensores estão a funcionar.
●O sinal sonoro toca mais rápido à medida que o veículo se apro -
xima de um obstáculo.
Quando o veículo se encontra às seguintes distâncias do obstá -
culo, o sinal sonoro soa continuamente: • Sensores do canto dianteiro e traseiro: 30 cm aproximada -
mente
• Sensores centrais dianteiros: 30 cm aproximadamente
• Sensores centrais traseiros: 35 cm aproximadamente
● Quando 2 ou mais obstáculos são detetados simultaneamente, o
sistema de sinal sonoro responde ao obstáculo mais próximo.
Se um ou ambos se enquadrarem nas distâncias acima mencio -
nadas, o sinal sonoro repete um som longo, seguido por sinais
sonoros rápidos.
100 cm aproximadamente
150 cm aproximadamente
55 cm aproximadamente
55 cm aproximadamente
O diagrama mostra a área de dete -
ção dos sensores. Tenha em con -
sideração que os sensores não
poderão detetar os obstáculos que
se encontrem extremamente perto
do veículo.
O alcance dos sensores pode
variar dependendo da forma do
objeto, etc..
Alcance de deteção dos sensores
1
2
3
4
sec_04-05.fm Page 320 Thurs day, October 6, 2016 11:56 AM

3214-5. Utilização dos sistemas de apoio à condução
4
Condução
Pode alterar o volume do sinal sonoro e as condições de funcion a-
mento do ecrã.
Prima a tecla "SETUP"
Selecione "Vehicle" no ecrã.
Selecione "TOYOTA Park Assist Settings" no ecrã.
Selecione o item pretendido.
● O volume do sinal sonoro pode ser ajustado.
● Pode selecionar o mostrador do sensor Toyota de auxílio ao esta -
cionamento para ligado/desligado.
● Pode configurar o mostrador de ambos os sensores centrais dian -
teiro e traseiro e a indicação do tom.
■ O sensor Toyota de auxílio ao estacionamento pode funcionar qua ndo
● Sensores dos cantos dianteiros:
• O interruptor Power está no modo ON.
• A alavanca das velocidades não está engrenada em P.
• A velocidade do veículo é de aproximadamente 10 km/h ou inferi or.
● Sensores centrais dianteiros:
• O interruptor Power está no modo ON.
• A alavanca das velocidades não está engrenada em P.
• A velocidade do veículo é de aproximadamente 10 km/h ou inferi or.
● Sensores nos cantos traseiros e sensores centrais traseiros:
• O interruptor Power está no modo ON.
• A alavanca de velocidades está em R.
■ Mostrador do sensor Toyota de au xílio ao estacionamento (veículos com
monitor Toyota de auxílio ao estacionamento)
Quando um obstáculo é detetado durante a utilização do monitor To y o t a d e
auxílio ao estacionamento, o indicador de aviso aparece na part e superior
direita ou esquerda do ecrã, mesmo que o mostrador esteja confi gurado para
desligado.
Configurar o sensor Toyota de auxílio ao estacionamento (veícu -
los com sistema de navegação ou sistema multimédia)
1
2
3
4
sec_04-05.fm Page 321 Thurs day, October 6, 2016 11:56 AM

3224-5. Utilização dos sistemas de apoio à condução
■Informações referentes à deteção do sensor
●As áreas de deteção do sensor estão limitadas às áreas em redor do para-
-choques do veículo.
● Certas condições do veículo e am biente circundante poderão afetar a capa-
cidade do sensor na deteção de ob stáculos. Os casos especiais em que
isso pode acontecer são listados abaixo.
• Sujidade, neve ou gelo no sensor. (Se limpar o sensor o proble ma fica
resolvido)
• O sensor está congelado. (Descon gelar a área resolve o problema)
Em tempo especialmente frio, se um sensor congelar, o ecrã pode mos-
trar uma exibição anormal, ou os obstáculos podem não ser dete tados.
• O sensor está coberto por algo.
• O veículo inclina-se consideravelmente para um lado.
• Em estradas com muitas lombas, circulação em declives, em para lelos
ou em relva.
• Se a área circundante ao veículo for barulhenta devido a buzin as de
outros veículos, motores de motociclos, travões pneumáticos de veículos
pesados, ou outro tipo de ruídos que produzem ondas ultrassónicas.
• Há um outro veículo equipado com sensores de auxílio ao estaci ona-
mento nas imediações.
• O sensor foi pulverizado com líquido ou chuva intensa.
• O veículo está equipado com uma haste de auxílio ao estacionam ento ou
uma antena sem fios.
• Os olhais de reboque estão instalados.
• O para-choques ou o sensor recebe um forte impacto.
• O veículo aproxima-se de um passeio alto ou curvado.
• Com luz solar forte ou frio intenso.
• A área diretamente sob o para-choques não é detetada.
• Se os obstáculos passam muito perto do sensor.
• A instalação de uma suspensão que não seja genuína Toyota (sus pen-
são rebaixada, etc.).
• As pessoas podem não ser detetadas se estiverem a usar certos tipos de
roupas.
Para além destes exemplos, há alturas em que devido às suas for mas, os
sinais e outros objetos podem ser incorretamente detetados pelo sensor,
detetando-os mais perto do que na realidade estão.
● A forma de um obstáculo pode impedir que o sensor o detete. Tom e a
devida atenção aos seguintes obstáculos:
• Fios elétricos, vedações, cordas, etc.
• Algodão, neve e outros materi ais que absorvem ondas sonoras
• Objetos de ângulos pontiagudos
• Obstáculos baixos
• Obstáculos altos com partes superiores salientes na direção do seu veí-
culo
sec_04-05.fm Page 322 Thurs day, October 6, 2016 11:56 AM

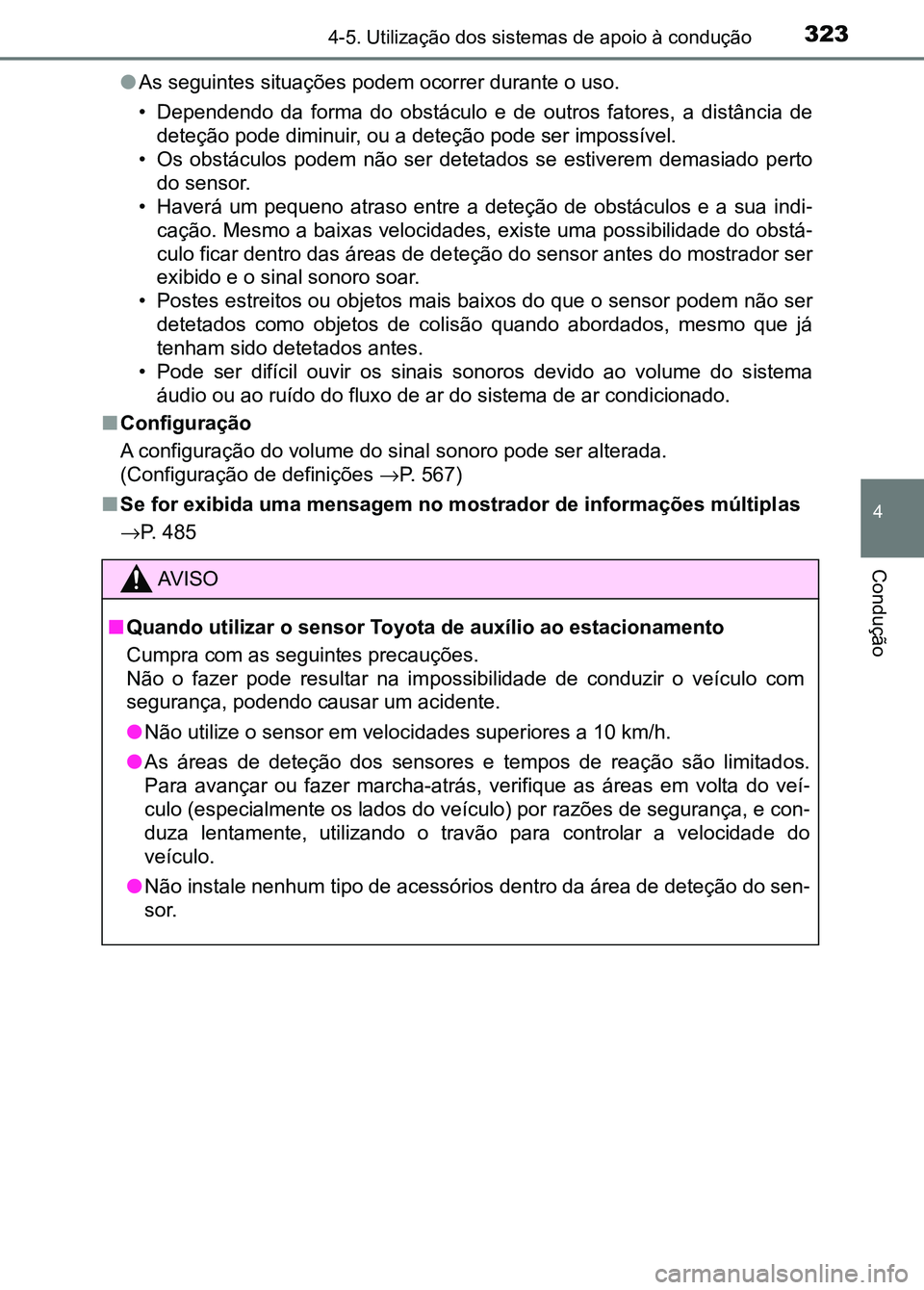

3234-5. Utilização dos sistemas de apoio à condução
4
Condução
●As seguintes situações podem ocorrer durante o uso.
• Dependendo da forma do obstáculo e de outros fatores, a distân cia de
deteção pode diminuir, ou a det eção pode ser impossível.
• Os obstáculos podem não ser detetados se estiverem demasiado p erto
do sensor.
• Haverá um pequeno atraso entre a deteção de obstáculos e a sua indi-
cação. Mesmo a baixas velocidades, existe uma possibilidade do obstá-
culo ficar dentro das áreas de de teção do sensor antes do mostrador ser
exibido e o sinal sonoro soar.
• Postes estreitos ou objetos mais baixos do que o sensor podem não ser
detetados como objetos de colis ão quando abordados, mesmo que j á
tenham sido detetados antes.
• Pode ser difícil ouvir os sinais sonoros devido ao volume do s istema
áudio ou ao ruído do fluxo de ar do sistema de ar condicionado.
■ Configuração
A configuração do volume do si nal sonoro pode ser alterada.
(Configuração de definições →P. 567)
■ Se for exibida uma mensagem no mostrador de informações múltipl as
→ P. 485
AV I S O
■ Quando utilizar o sensor Toyota de auxílio ao estacionamento
Cumpra com as seguintes precauções.
Não o fazer pode resultar na im possibilidade de conduzir o veículo com
segurança, podendo causar um acidente.
● Não utilize o sensor em veloc idades superiores a 10 km/h.
● As áreas de deteção dos sensores e tempos de reação são limitad os.
Para avançar ou fazer marcha-atrás, verifique as áreas em volta do veí-
culo (especialmente os lados do veículo) por razões de seguranç a, e con-
duza lentamente, utilizando o travão para controlar a velocidad e do
veículo.
● Não instale nenhum tipo de acessórios dentro da área de deteção do sen-
sor.
sec_04-05.fm Page 323 Thurs day, October 6, 2016 11:56 AM

3244-5. Utilização dos sistemas de apoio à condução
ATENÇÃO
■Quando utilizar o sensor Toyota de auxílio ao estacionamento
Nas seguintes situações, o sistema pode não funcionar corretame nte
devido a avaria no sensor, etc.. Leve o veículo para inspeção a um conces-
sionário ou reparador Toyota autorizado ou a outro profissional devida-
mente qualificado e equipado.
● Se o mostrador do sensor Toyota de auxílio ao estacionamento pi sca e
soa um sinal sonoro quando não são detetados obstáculos
● Se a área em volta de um sensor colide com alguma coisa, ou se é sujeito
a um forte impacto.
● Se o para-choques colidir com alguma coisa.
● Se o mostrador for exibido continuadamente sem que seja acompan hado
de um sinal sonoro.
● Se ocorrer um erro de exibição, primeiro verifique o sensor.
Se o erro ocorrer mesmo que não haja gelo, neve ou lama no sens or, é
provável que o sensor esteja avariado.
■ Quando lavar o seu veículo
Não aplique jatos ou vapores i ntensos de água na área do sensor .
Tal pode contribuir para a avaria do sensor.
sec_04-05.fm Page 324 Thurs day, October 6, 2016 11:56 AM
