2016 TOYOTA GT86 engine

168
1-7. Información de seguridad
FT86_ES

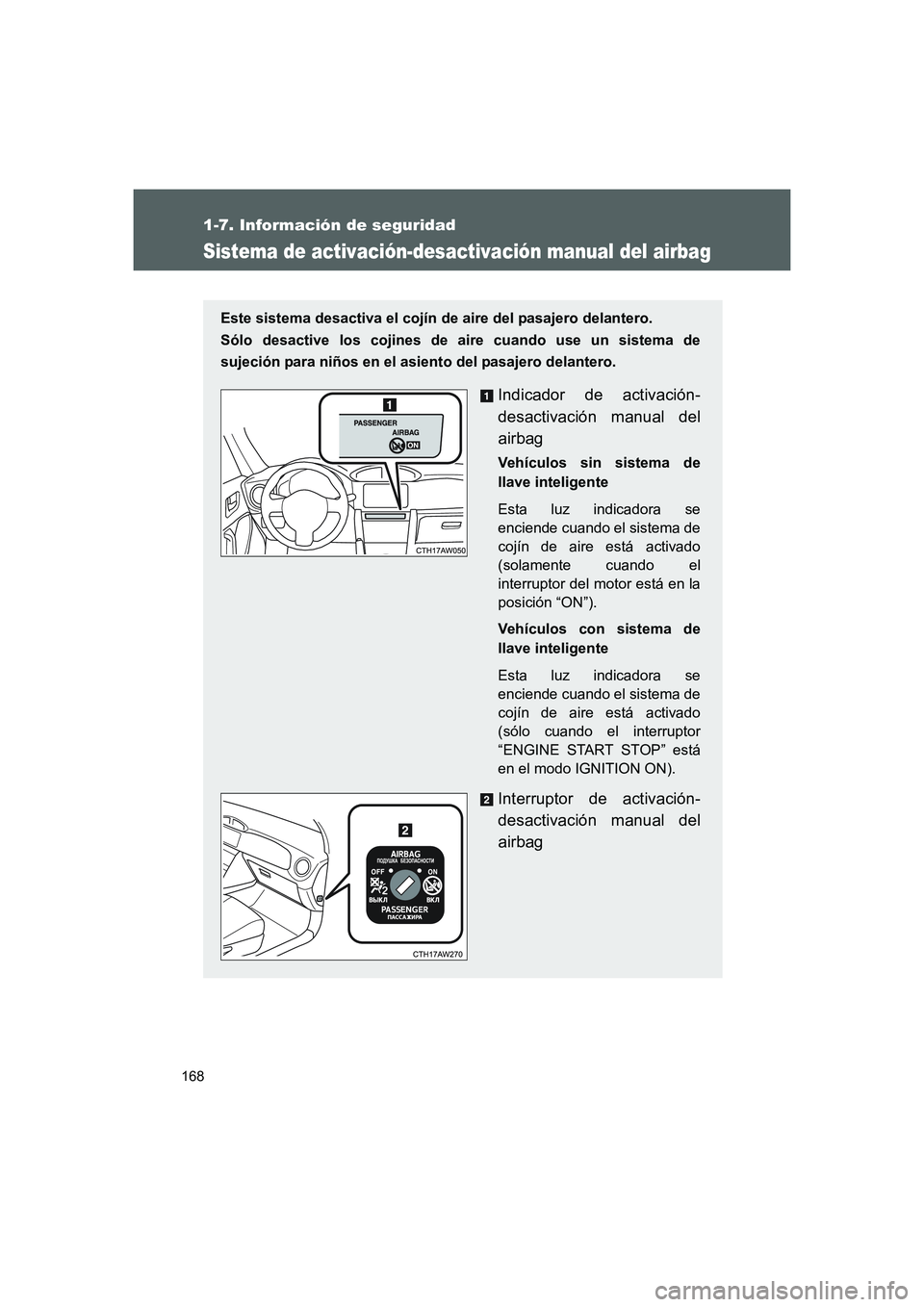

Sistema de activación-desactivación manual del airbag
Este sistema desactiva el cojín de aire del pasajero delantero.
Sólo desactive los cojines de aire cuando use un sistema de
sujeción para niños en el asiento del pasajero delantero.
Indicador de activación-
desactivación manual del
airbag
Vehículos sin sistema de
llave inteligente
Esta luz indicadora se
enciende cuando el sistema de
cojín de aire está activado
(solamente cuando el
interruptor del motor está en la
posición “ON”).
Vehículos con sistema de
llave inteligente
Esta luz indicadora se
enciende cuando el sistema de
cojín de aire está activado
(sólo cuando el interruptor
“ENGINE START STOP” está
en el modo IGNITION ON).
Interruptor de activación-
desactivación manual del
airbag
86_OM_ES_OM18062S.book 168 ページ ２０１５年４月３日　金曜日　午後２時１７分

169 1-7. Información de seguridad
1
Antes de conducir
FT86_ES

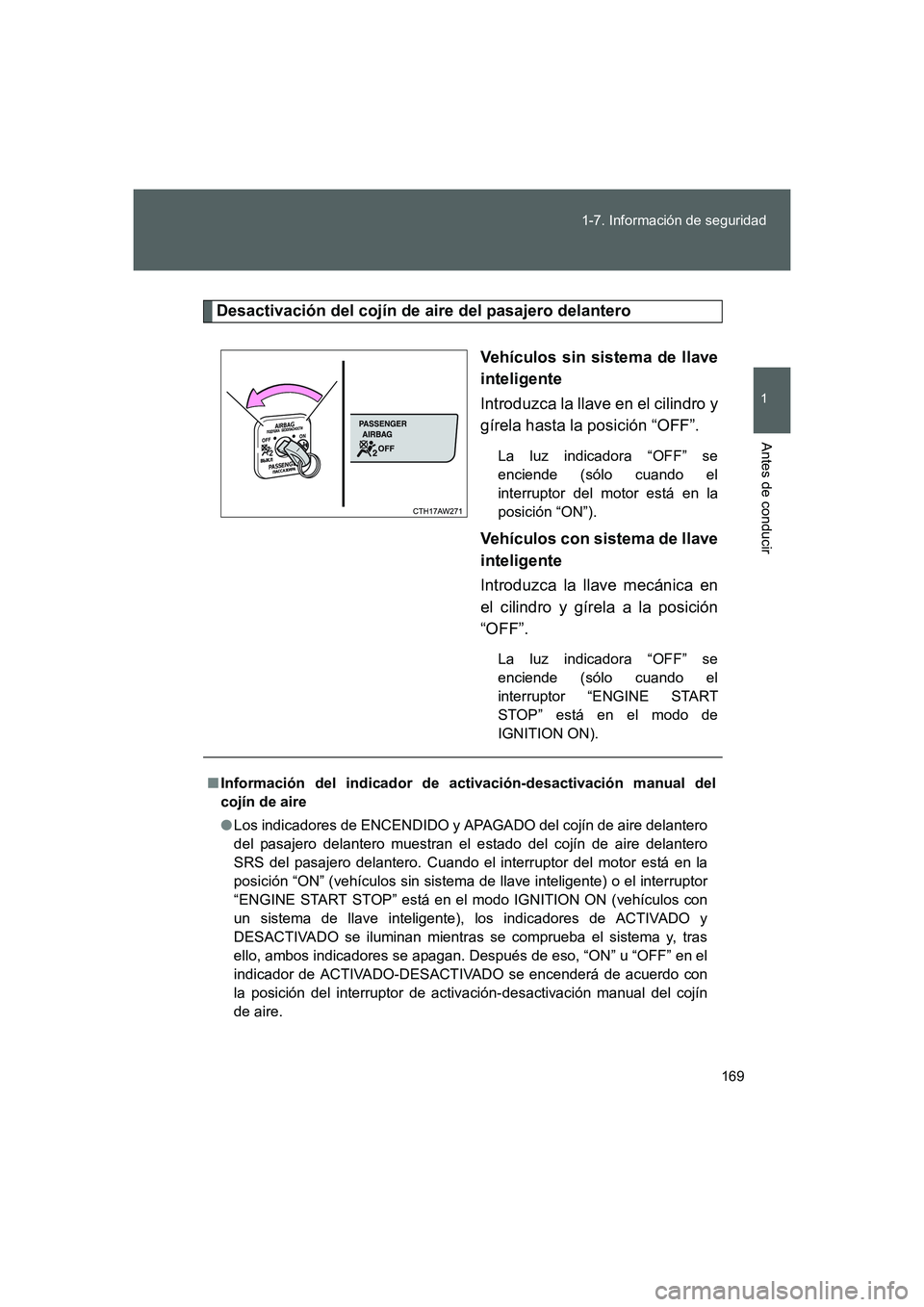

Desactivación del cojín de aire del pasajero delantero
Vehículos sin sistema de llave
inteligente
Introduzca la llave en el cilindro y
gírela hasta la posición “OFF”.
La luz indicadora “OFF” se
enciende (sólo cuando el
interruptor del motor está en la
posición “ON”).
Vehículos con sistema de llave
inteligente
Introduzca la llave mecánica en
el cilindro y gírela a la posición
“OFF”.
La luz indicadora “OFF” se
enciende (sólo cuando el
interruptor “ENGINE START
STOP” está en el modo de
IGNITION ON).
■Información del indicador de activación-desactivación manual del
cojín de aire
●Los indicadores de ENCENDIDO y APAGADO del cojín de aire delantero
del pasajero delantero muestran el estado del cojín de aire delantero
SRS del pasajero delantero. Cuando el interruptor del motor está en la
posición “ON” (vehículos sin sistema de llave inteligente) o el interruptor
“ENGINE START STOP” está en el modo IGNITION ON (vehículos con
un sistema de llave inteligente), los indicadores de ACTIVADO y
DESACTIVADO se iluminan mientras se comprueba el sistema y, tras
ello, ambos indicadores se apagan. Después de eso, “ON” u “OFF” en el
indicador de ACTIVADO-DESACTIVADO se encenderá de acuerdo con
la posición del interruptor de activación-desactivación manual del cojín
de aire.
86_OM_ES_OM18062S.book 169 ページ ２０１５年４月３日　金曜日　午後２時１７分

173 2-1. Procedimientos de conducción
2
Durante la conducción
FT86_ES

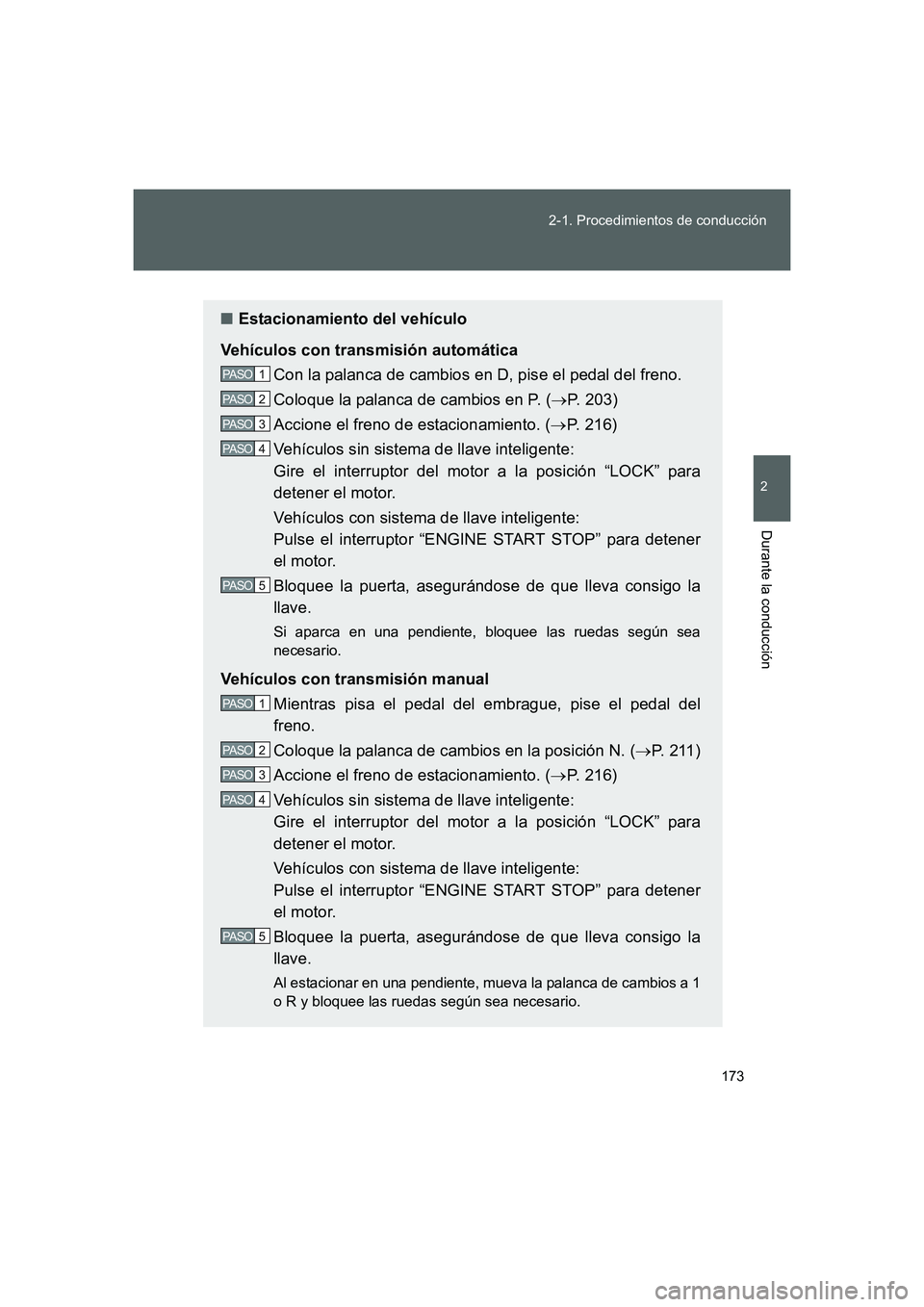

■Estacionamiento del vehículo
Vehículos con transmisión automática
Con la palanca de cambios en D, pise el pedal del freno.
Coloque la palanca de cambios en P. (→P. 203)
Accione el freno de estacionamiento. (→P. 216)
Vehículos sin sistema de llave inteligente:
Gire el interruptor del motor a la posición “LOCK” para
detener el motor.
Vehículos con sistema de llave inteligente:
Pulse el interruptor “ENGINE START STOP” para detener
el motor.
Bloquee la puerta, asegurándose de que lleva consigo la
llave.
Si aparca en una pendiente, bloquee las ruedas según sea
necesario.
Vehículos con transmisión manual
Mientras pisa el pedal del embrague, pise el pedal del
freno.
Coloque la palanca de cambios en la posición N. (→P. 2 1 1 )
Accione el freno de estacionamiento. (→P. 216)
Vehículos sin sistema de llave inteligente:
Gire el interruptor del motor a la posición “LOCK” para
detener el motor.
Vehículos con sistema de llave inteligente:
Pulse el interruptor “ENGINE START STOP” para detener
el motor.
Bloquee la puerta, asegurándose de que lleva consigo la
llave.
Al estacionar en una pendiente, mueva la palanca de cambios a 1
o R y bloquee las ruedas según sea necesario.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
5 PA S O
1 PA S O
2 PA S O
3 PA S O
4 PA S O
5 PA S O
86_OM_ES_OM18062S.book 173 ページ ２０１５年４月３日　金曜日　午後２時１７分

189
2-1. Procedimientos de conducción
2
Durante la conducción
FT86_ES

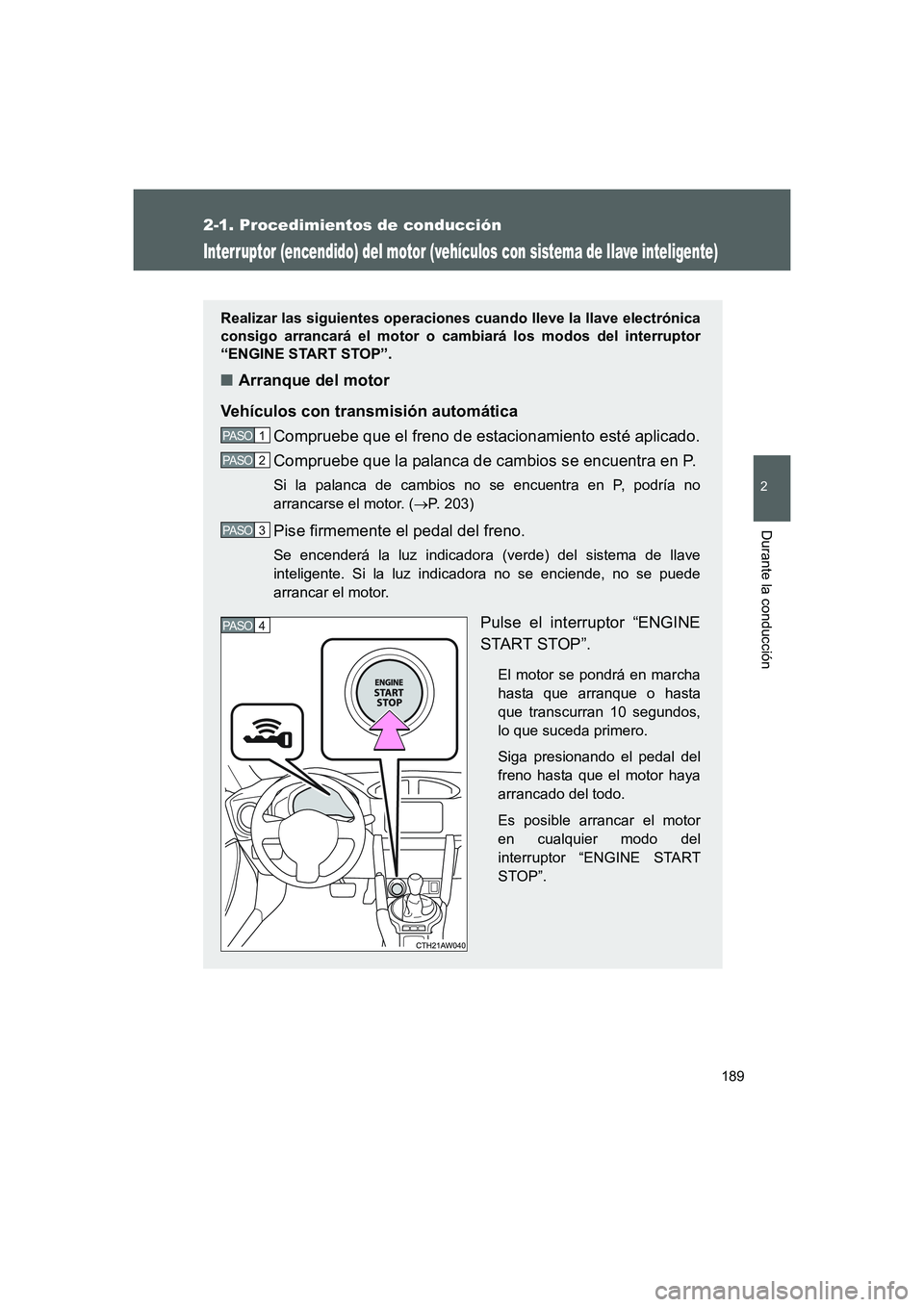

Interruptor (encendido) del motor (vehículos con sistema de llave inteligente)
Realizar las siguientes operaciones cuando lleve la llave electrónica
consigo arrancará el motor o cambiará los modos del interruptor
“ENGINE START STOP”.
■Arranque del motor
Vehículos con transmisión automática
Compruebe que el freno de estacionamiento esté aplicado.
Compruebe que la palanca de cambios se encuentra en P.
Si la palanca de cambios no se encuentra en P, podría no
arrancarse el motor. (→P. 203)
Pise firmemente el pedal del freno.
Se encenderá la luz indicadora (verde) del sistema de llave
inteligente. Si la luz indicadora no se enciende, no se puede
arrancar el motor.
Pulse el interruptor “ENGINE
START STOP”.
El motor se pondrá en marcha
hasta que arranque o hasta
que transcurran 10 segundos,
lo que suceda primero.
Siga presionando el pedal del
freno hasta que el motor haya
arrancado del todo.
Es posible arrancar el motor
en cualquier modo del
interruptor “ENGINE START
STOP”.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
86_OM_ES_OM18062S.book 189 ページ ２０１５年４月３日　金曜日　午後２時１７分

190 2-1. Procedimientos de conducción
FT86_ES

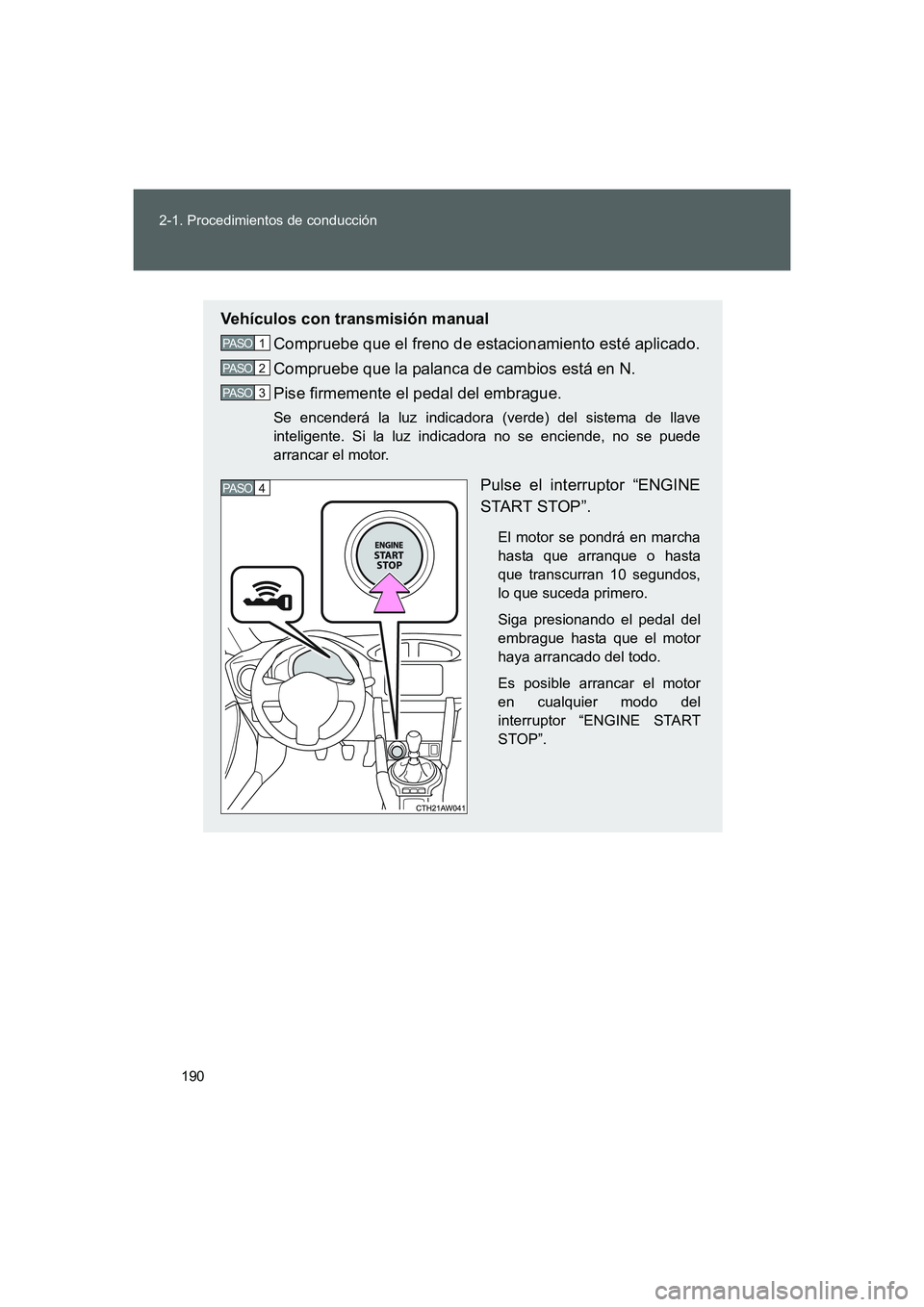

Vehículos con transmisión manual
Compruebe que el freno de estacionamiento esté aplicado.
Compruebe que la palanca de cambios está en N.
Pise firmemente el pedal del embrague.
Se encenderá la luz indicadora (verde) del sistema de llave
inteligente. Si la luz indicadora no se enciende, no se puede
arrancar el motor.
Pulse el interruptor “ENGINE
START STOP”.
El motor se pondrá en marcha
hasta que arranque o hasta
que transcurran 10 segundos,
lo que suceda primero.
Siga presionando el pedal del
embrague hasta que el motor
haya arrancado del todo.
Es posible arrancar el motor
en cualquier modo del
interruptor “ENGINE START
STOP”.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
86_OM_ES_OM18062S.book 190 ページ ２０１５年４月３日　金曜日　午後２時１７分

191 2-1. Procedimientos de conducción
2
Durante la conducción
FT86_ES

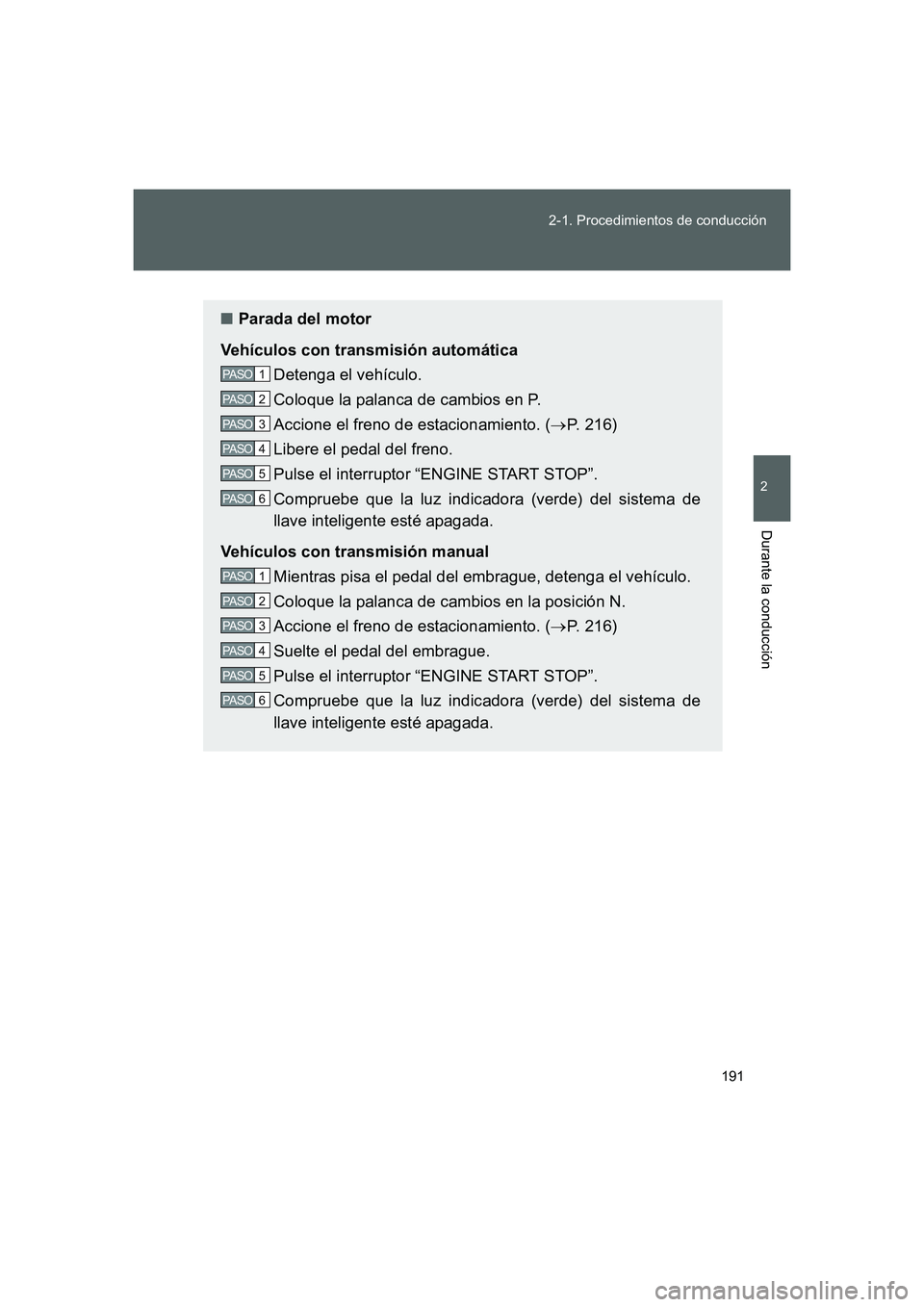

■Parada del motor
Vehículos con transmisión automática
Detenga el vehículo.
Coloque la palanca de cambios en P.
Accione el freno de estacionamiento. (→P. 216)
Libere el pedal del freno.
Pulse el interruptor “ENGINE START STOP”.
Compruebe que la luz indicadora (verde) del sistema de
llave inteligente esté apagada.
Vehículos con transmisión manual
Mientras pisa el pedal del embrague, detenga el vehículo.
Coloque la palanca de cambios en la posición N.
Accione el freno de estacionamiento. (→P. 216)
Suelte el pedal del embrague.
Pulse el interruptor “ENGINE START STOP”.
Compruebe que la luz indicadora (verde) del sistema de
llave inteligente esté apagada.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
5 PA S O
6 PA S O
1 PA S O
2 PA S O
3 PA S O
4 PA S O
5 PA S O
6 PA S O
86_OM_ES_OM18062S.book 191 ページ ２０１５年４月３日　金曜日　午後２時１７分

192 2-1. Procedimientos de conducción
FT86_ES

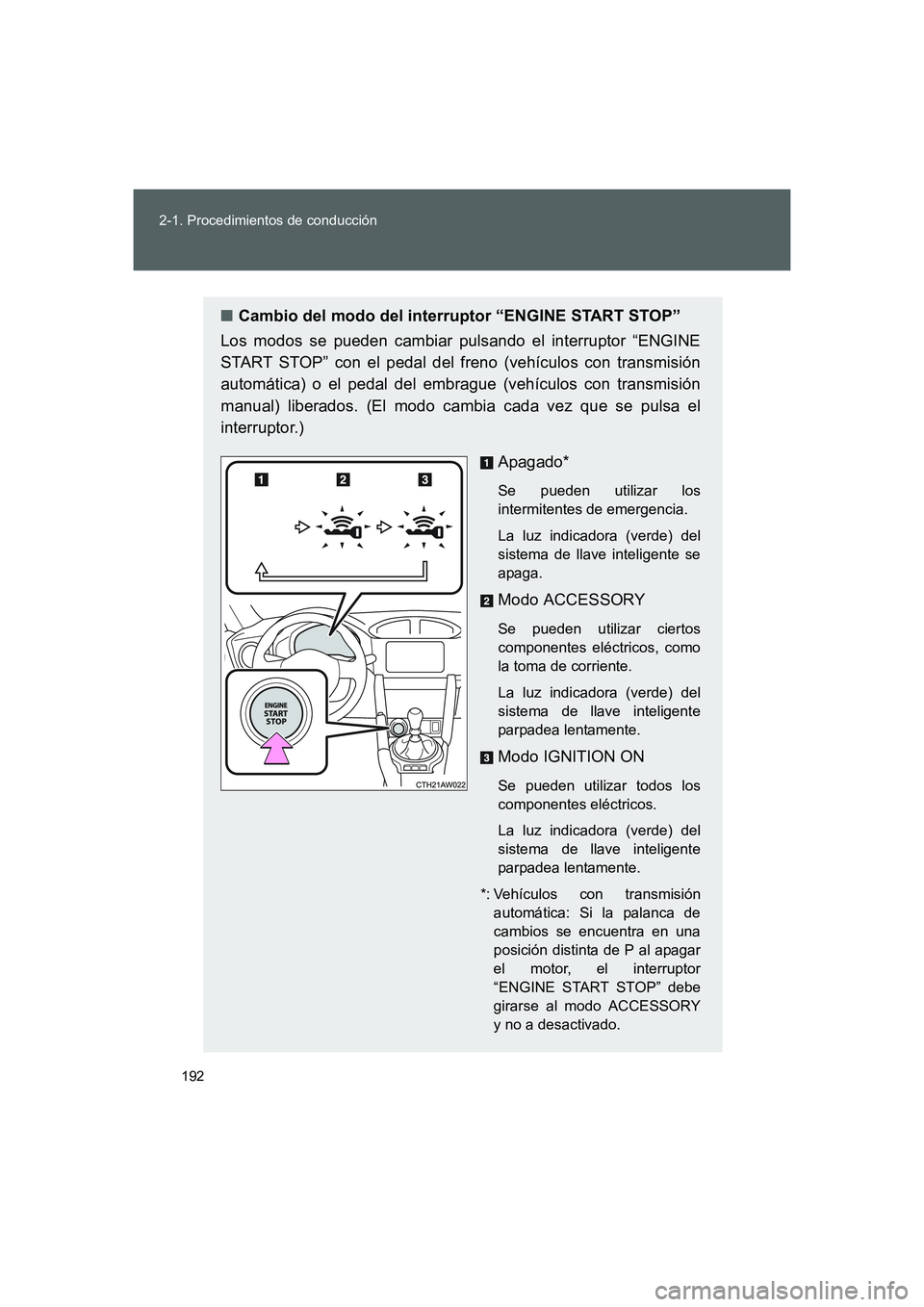

■Cambio del modo del interruptor “ENGINE START STOP”
Los modos se pueden cambiar pulsando el interruptor “ENGINE
START STOP” con el pedal del freno (vehículos con transmisión
automática) o el pedal del embrague (vehículos con transmisión
manual) liberados. (El modo cambia cada vez que se pulsa el
interruptor.)
Apagado*
Se pueden utilizar los
intermitentes de emergencia.
La luz indicadora (verde) del
sistema de llave inteligente se
apaga.
Modo ACCESSORY
Se pueden utilizar ciertos
componentes eléctricos, como
la toma de corriente.
La luz indicadora (verde) del
sistema de llave inteligente
parpadea lentamente.
Modo IGNITION ON
Se pueden utilizar todos los
componentes eléctricos.
La luz indicadora (verde) del
sistema de llave inteligente
parpadea lentamente.
*: Vehículos con transmisión
automática: Si la palanca de
cambios se encuentra en una
posición distinta de P al apagar
el motor, el interruptor
“ENGINE START STOP” debe
girarse al modo ACCESSORY
y no a desactivado.
86_OM_ES_OM18062S.book 192 ページ ２０１５年４月３日　金曜日　午後２時１７分

193 2-1. Procedimientos de conducción
2
Durante la conducción
FT86_ES

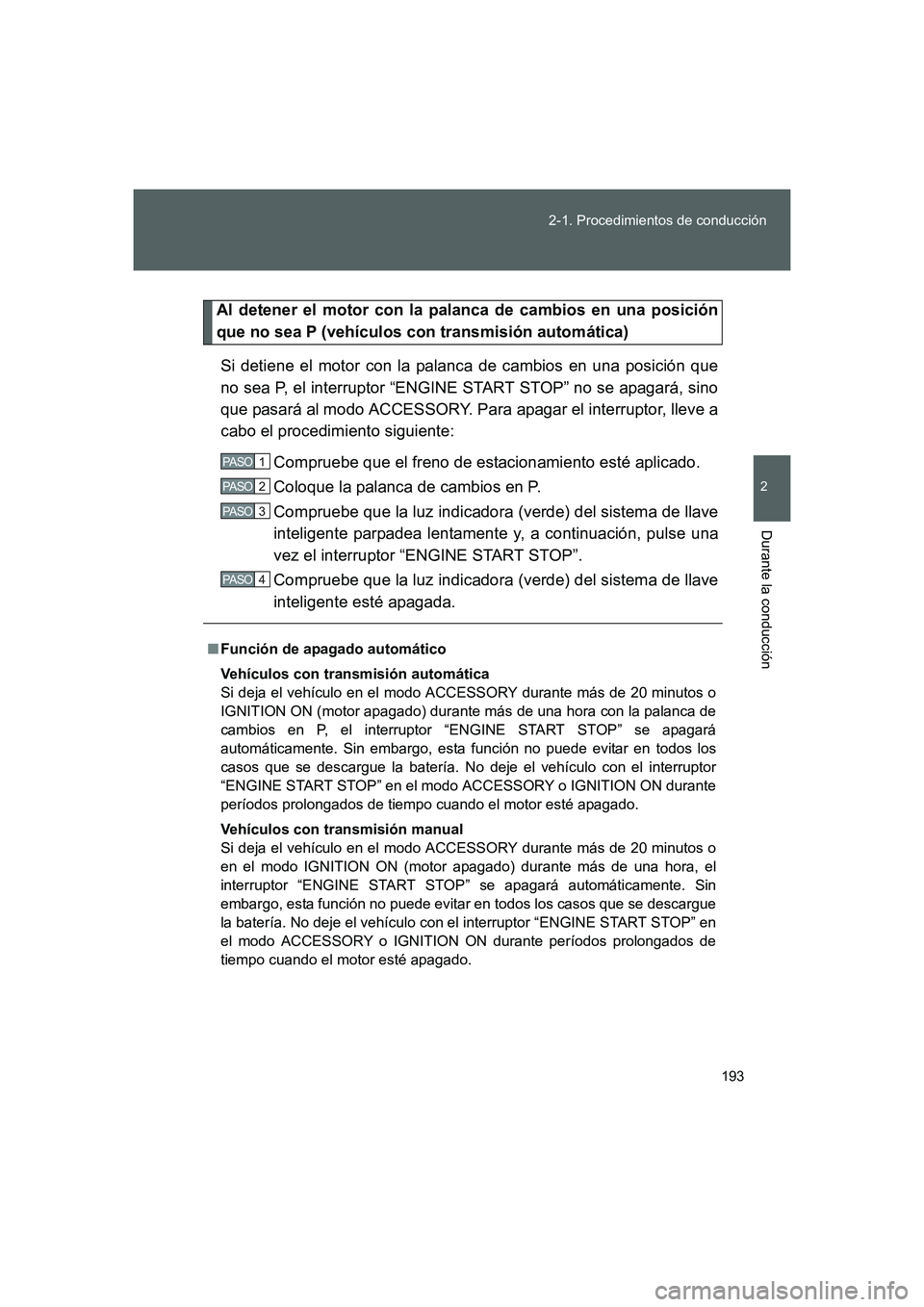

Al detener el motor con la palanca de cambios en una posición
que no sea P (vehículos con transmisión automática)
Si detiene el motor con la palanca de cambios en una posición que
no sea P, el interruptor “ENGINE START STOP” no se apagará, sino
que pasará al modo ACCESSORY. Para apagar el interruptor, lleve a
cabo el procedimiento siguiente:
Compruebe que el freno de estacionamiento esté aplicado.
Coloque la palanca de cambios en P.
Compruebe que la luz indicadora (verde) del sistema de llave
inteligente parpadea lentamente y, a continuación, pulse una
vez el interruptor “ENGINE START STOP”.
Compruebe que la luz indicadora (verde) del sistema de llave
inteligente esté apagada.
■Función de apagado automático
Vehículos con transmisión automática
Si deja el vehículo en el modo ACCESSORY durante más de 20 minutos o
IGNITION ON (motor apagado) durante más de una hora con la palanca de
cambios en P, el interruptor “ENGINE START STOP” se apagará
automáticamente. Sin embargo, esta función no puede evitar en todos los
casos que se descargue la batería. No deje el vehículo con el interruptor
“ENGINE START STOP” en el modo ACCESSORY o IGNITION ON durante
períodos prolongados de tiempo cuando el motor esté apagado.
Vehículos con transmisión manual
Si deja el vehículo en el modo ACCESSORY durante más de 20 minutos o
en el modo IGNITION ON (motor apagado) durante más de una hora, el
interruptor “ENGINE START STOP” se apagará automáticamente. Sin
embargo, esta función no puede evitar en todos los casos que se descargue
la batería. No deje el vehículo con el interruptor “ENGINE START STOP” en
el modo ACCESSORY o IGNITION ON durante períodos prolongados de
tiempo cuando el motor esté apagado.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
86_OM_ES_OM18062S.book 193 ページ ２０１５年４月３日　金曜日　午後２時１７分
