2016 TOYOTA GT86 Instructieboekje (in Dutch)

345
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
■

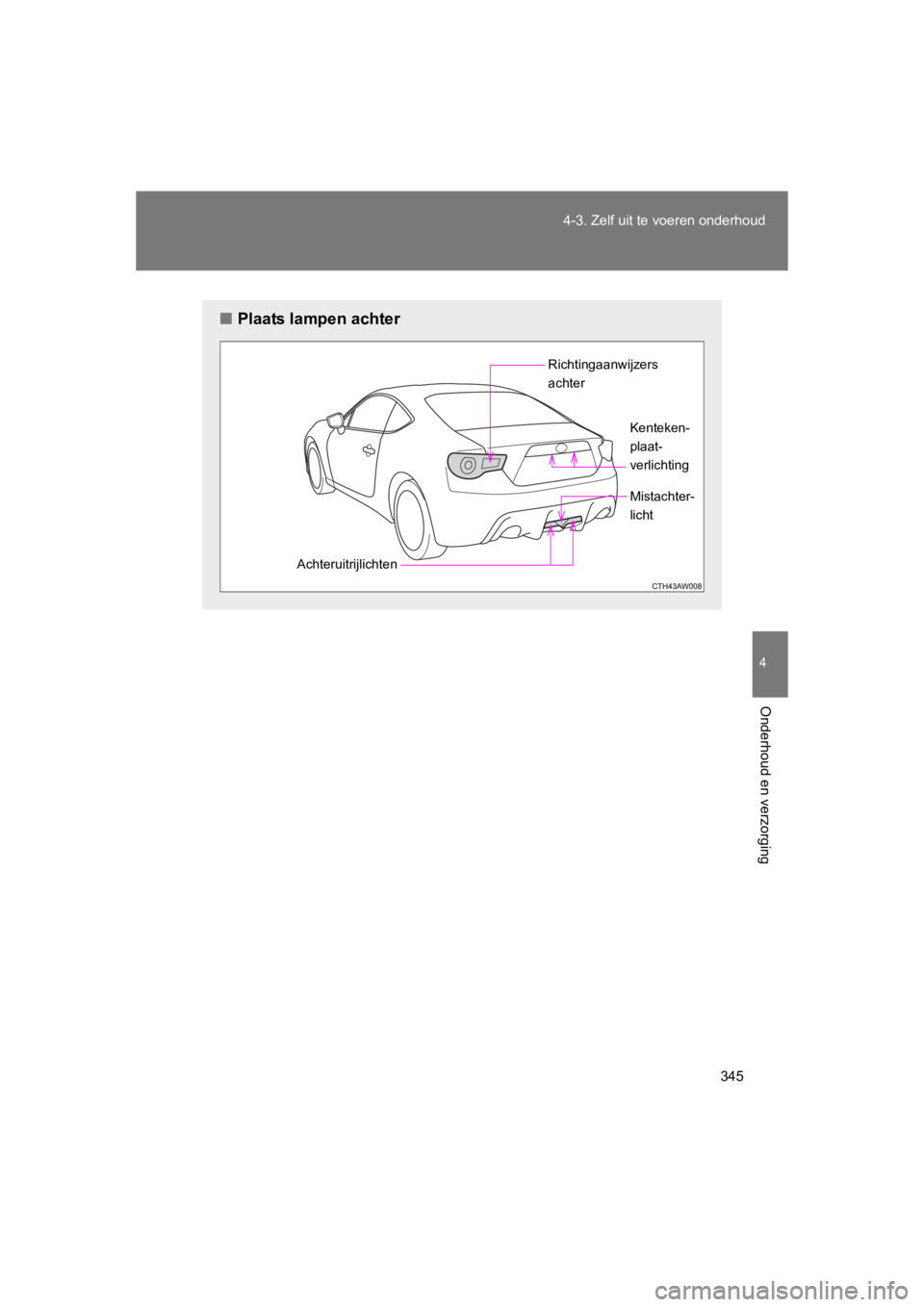

Plaats lampen achter
Richtingaanwijzers
achter
Achteruitrijlichten Kenteken-
plaat-
verlichting
Mistachter-
licht
86_OM_EE_OM18058E.book Page 345 Thursday, April 23, 2015 3:04 PM

346
4-3. Zelf uit te voeren onderhoud
FT86_EE
Lampen vervangen
■ Dimlicht (auto's met halogeenlampen)
Draai de lamphouder linksom.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 346 Thursday, April 23, 2015 3:04 PM

347
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel de dimlichten in
om visueel te controleren of er
geen licht langs de bevestiging
schijnt.
■
Grootlicht (auto's met halogeenlampen)
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom.
Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
STAP4
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 347 Thursday, April 23, 2015 3:04 PM

348
4-3. Zelf uit te voeren onderhoud
FT86_EE
Draai de lamp en zet hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en zet het grootlicht aan om
visueel te controleren of er geen
licht langs de bevestiging schijnt.
■
Parkeerlichten voor (auto's met halogeenkoplampen)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP4
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 348 Thursday, April 23, 2015 3:04 PM

349
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
■
Richtingaanwijzers opzij
Draai het stuurwiel in de tegen-
overgestelde richting van de
lamp die u wilt vervangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de band
en de wielkuip past.
Verwijder de clip en verwijder de
wielkuip gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Neem de klauw van de verlich-
ting los.
Steek de schroevendraaier in de
opening. Druk de schroeven-
draaier stevig naar voren en
beweeg hem naar de binnenzijde
van de auto.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de auto te voor-
komen.
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 349 Thursday, April 23, 2015 3:04 PM

350
4-3. Zelf uit te voeren onderhoud
FT86_EE
Trek de lamp naar buiten en
draai het lampglas linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
■ Richtingaanwijzers voor
Draai het stuurwiel in de tegen-
overgestelde richting van de
lamp die u wilt vervangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de band
en de wielkuip past.
STAP4
STAP5
STAP6
STAP1
86_OM_EE_OM18058E.book Page 350 Thursday, April 23, 2015 3:04 PM

351
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
Verwijder de clips en verwijder
de wielkuip gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP2
STAP3
STAP4
STAP5
86_OM_EE_OM18058E.book Page 351 Thursday, April 23, 2015 3:04 PM

352
4-3. Zelf uit te voeren onderhoud
FT86_EE
■Dagrijverlichting (auto's met halogeenkoplampen)/mistlampen
voor (indien aanwezig)
Draai het stuurwiel in de tegen-
overgestelde richting van de
lamp die u wilt vervangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de band
en de wielkuip past.
Verwijder de clips en verwijder
de wielkuip gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
STAP1
STAP2
