2016 TOYOTA GT86 Instructieboekje (in Dutch)

329
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
Interieurfilter
Het interieurfilter moet regelmatig worden vervangen om de opti-
male werking van de airconditioning te behouden.
■ Verwijderen
Auto's zonder Smart entry-systeem en startknop
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop
Zet het contact UIT. Open het dashboardkastje.
Maak de demper los.
Duw beide zijden van het
dashboardkastje in en trek het
dashboardkastje naar u toe
om de klauwen vrij te maken.
STAP1
STAP2
STAP3
86_OM_EE_OM18058E.book Page 329 Thursday, April 23, 2015 3:04 PM

330
4-3. Zelf uit te voeren onderhoud
FT86_EE

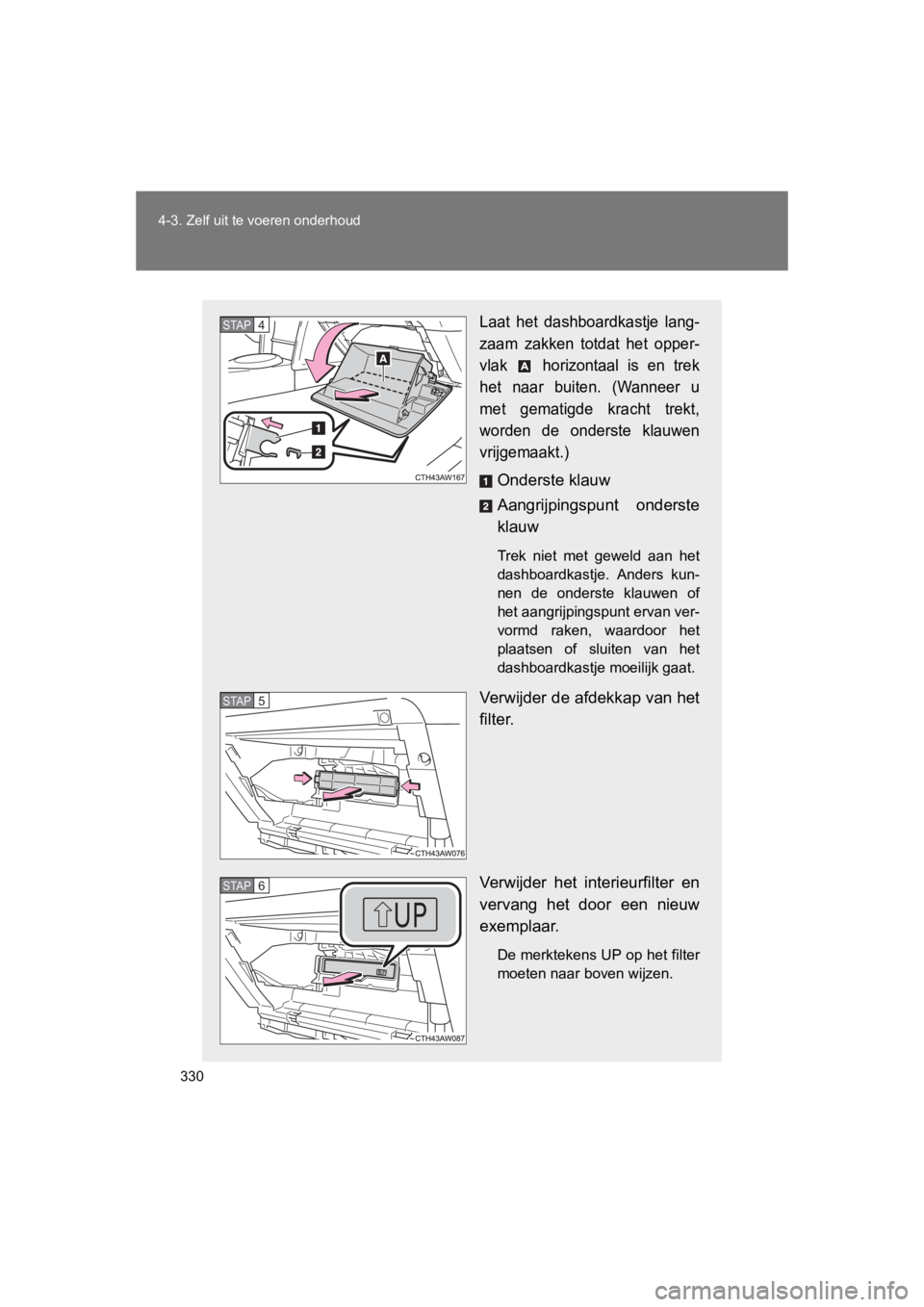

Laat het dashboardkastje lang-
zaam zakken totdat het opper-
vlak horizontaal is en trek
het naar buiten. (Wanneer u
met gematigde kracht trekt,
worden de onderste klauwen
vrijgemaakt.)
Onderste klauw
Aangrijpingspunt onderste
klauw
Trek niet met geweld aan het
dashboardkastje. Anders kun-
nen de onderste klauwen of
het aangrijpingspunt ervan ver-
vormd raken, waardoor het
plaatsen of sluiten van het
dashboardkastje moeilijk gaat.
Verwijder de afdekkap van het
filter.
Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
STAP4
STAP5
STAP6
86_OM_EE_OM18058E.book Page 330 Thursday, April 23, 2015 3:04 PM

331
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
■
Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■Bij het verwijderen van het dashboardkastje
Trek niet met geweld aan het dashboardkastje. Anders kunnen de onderste
klauwen of het aangrijpingspunt ervan ve rvormd raken, waardoor het plaat-
sen of sluiten van het dashboardkastje moeilijk gaat.
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
86_OM_EE_OM18058E.book Page 331 Thursday, April 23, 2015 3:04 PM

332
4-3. Zelf uit te voeren onderhoud
FT86_EE

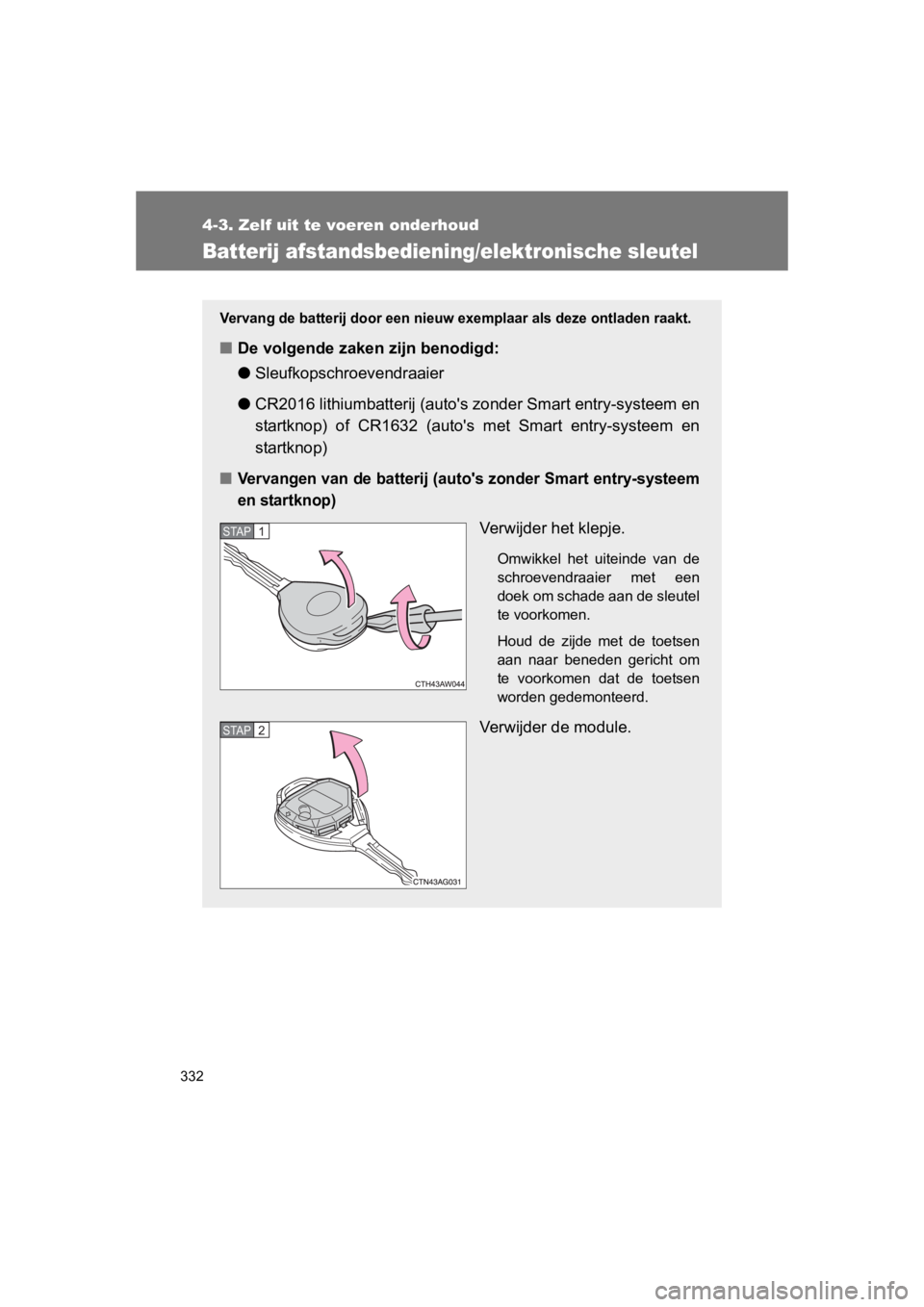

Batterij afstandsbediening/elektronische sleutel
Vervang de batterij door een nieuw exemplaar als deze ontladen raakt.
■De volgende zaken zijn benodigd:
●Sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's z onder Smart entry-systeem en
startknop) of CR1632 (auto's met Smart entry-systeem en
startknop)
■Vervangen van de batterij (auto's zonder Smart entry-systeem
en startknop)
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een
doek om schade aan de sleutel
te voorkomen.
Houd de zijde met de toetsen
aan naar beneden gericht om
te voorkomen dat de toetsen
worden gedemonteerd.
Verwijder de module.
STAP1
STAP2
86_OM_EE_OM18058E.book Page 332 Thursday, April 23, 2015 3:04 PM

333
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
Open het afdekkapje met
behulp van een met tape afge-
dekt muntstuk en verwijder de
lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
■
Vervangen van de batterij (auto's met Smart entry-systeem
en startknop)
Neem de mechanische sleu-
tel uit de houder.
Verwijder het klepje.
Omwikkel het uiteinde van de
schroevendraaier met een
doek om schade aan de sleutel
te voorkomen.
STAP3
STAP1
STAP2
86_OM_EE_OM18058E.book Page 333 Thursday, April 23, 2015 3:04 PM

334
4-3. Zelf uit te voeren onderhoud
FT86_EE
■Gebruik een CR2016 lithiumbatterij (a
uto's zonder Smart entry-systeem
en startknop) of CR1632 lithiumbatterij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/
reparateur, een andere naar behoren gekwalificeerde en uitgeruste des-
kundige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
Dit kan leiden tot de volgende verschijnselen:
● Het Smart entry-systeem met startknop (indien aanwezig) en de
afstandsbediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
■ Terugplaatsen van de module (aut o's zonder Smart entry-systeem en
startknop)
Verwijder de lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
STAP3
Plaats de module van bovenaf. Wanneer
u de module vanuit een hoek plaatst, wer-
ken de toetsen van de sleutel mogelijk
niet goed.
86_OM_EE_OM18058E.book Page 334 Thursday, April 23, 2015 3:04 PM

335
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
FT86_EE
WAARSCHUWING
■
Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
● ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN
NIET WEG, MAAR LEVER ZE IN ALS KCA.
● Stel batterijen niet bloot aan extreme hitte, zoals in de volle zon, een brand
o.i.d.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
86_OM_EE_OM18058E.book Page 335 Thursday, April 23, 2015 3:04 PM

336
4-3. Zelf uit te voeren onderhoud
FT86_EE
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte Druk de borglippen in en til de
klep eraf.
Dashboard Verwijder het deksel.STAP1
STAP2
86_OM_EE_OM18058E.book Page 336 Thursday, April 23, 2015 3:04 PM
