Page 665 of 812
6657-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK

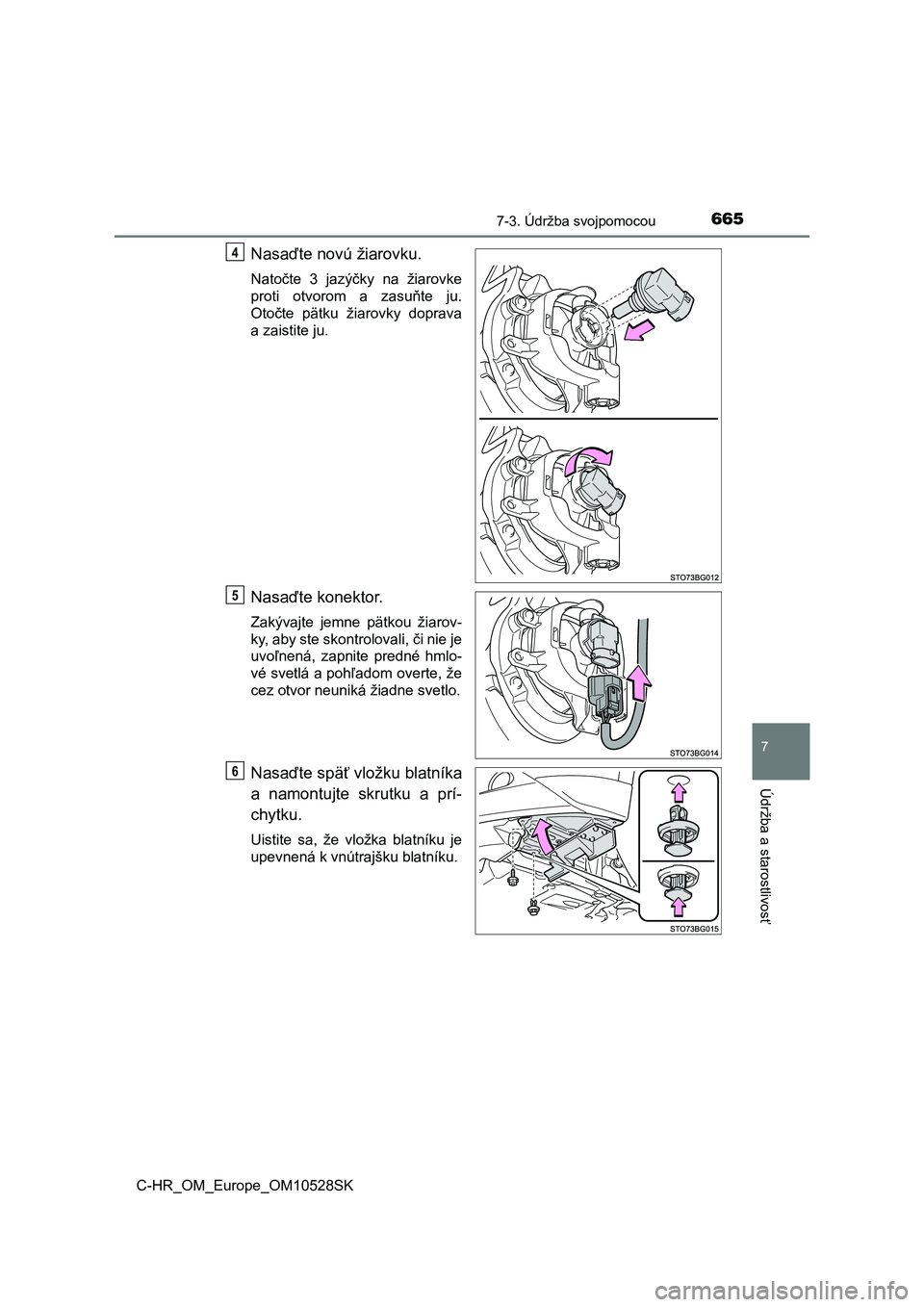

Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku žiarovky doprava
a zaistite ju.
Nasaďte konektor.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Nasaďte späť vložku blatníka
a namontujte skrutku a prí-
chytku.
Uistite sa, že vložka blatníku je
upevnená k vnútrajšku blatníku.
4
5
6
Page 666 of 812
6667-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK■

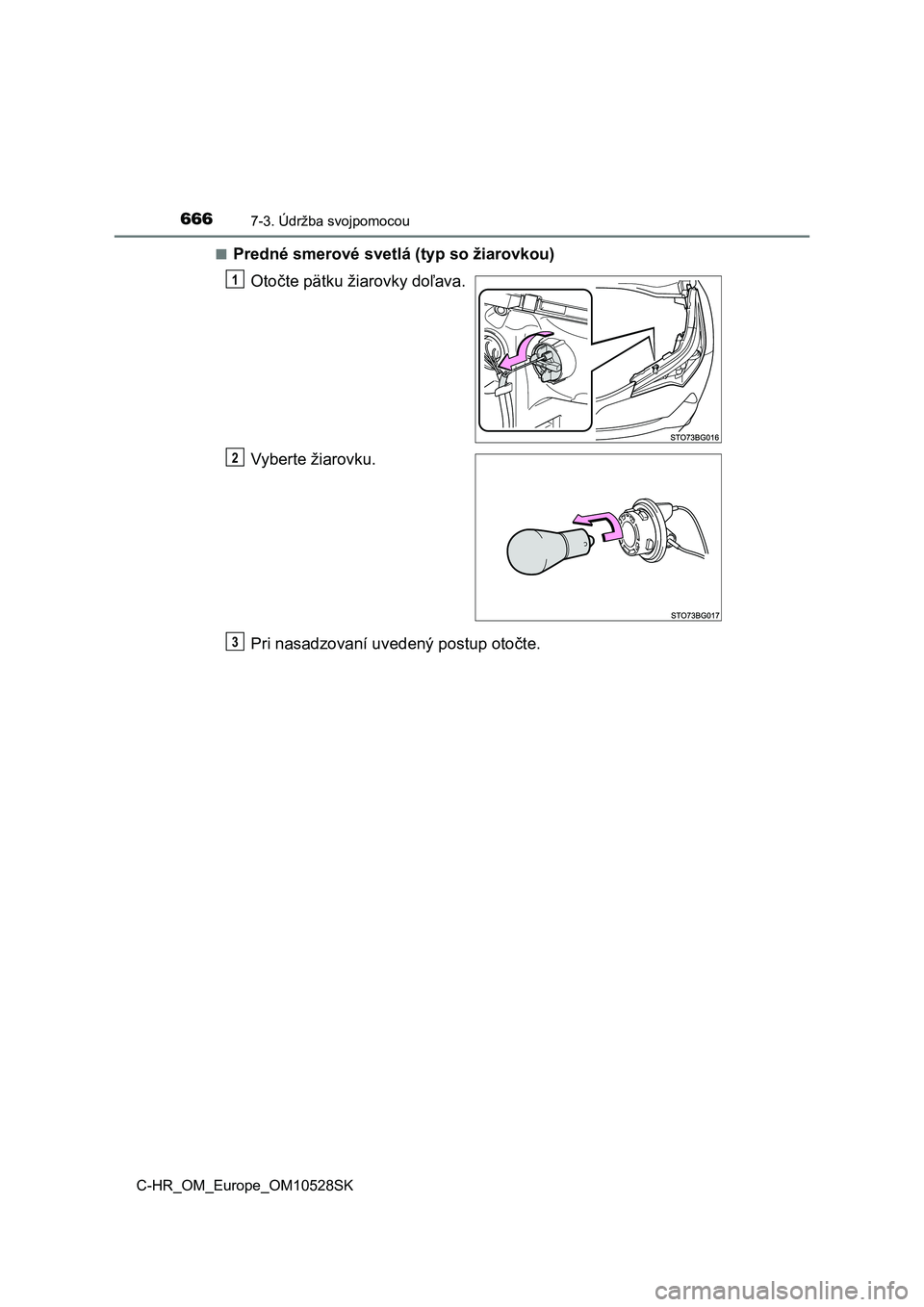

Predné smerové svetlá (typ so žiarovkou)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
Page 667 of 812
6677-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK■

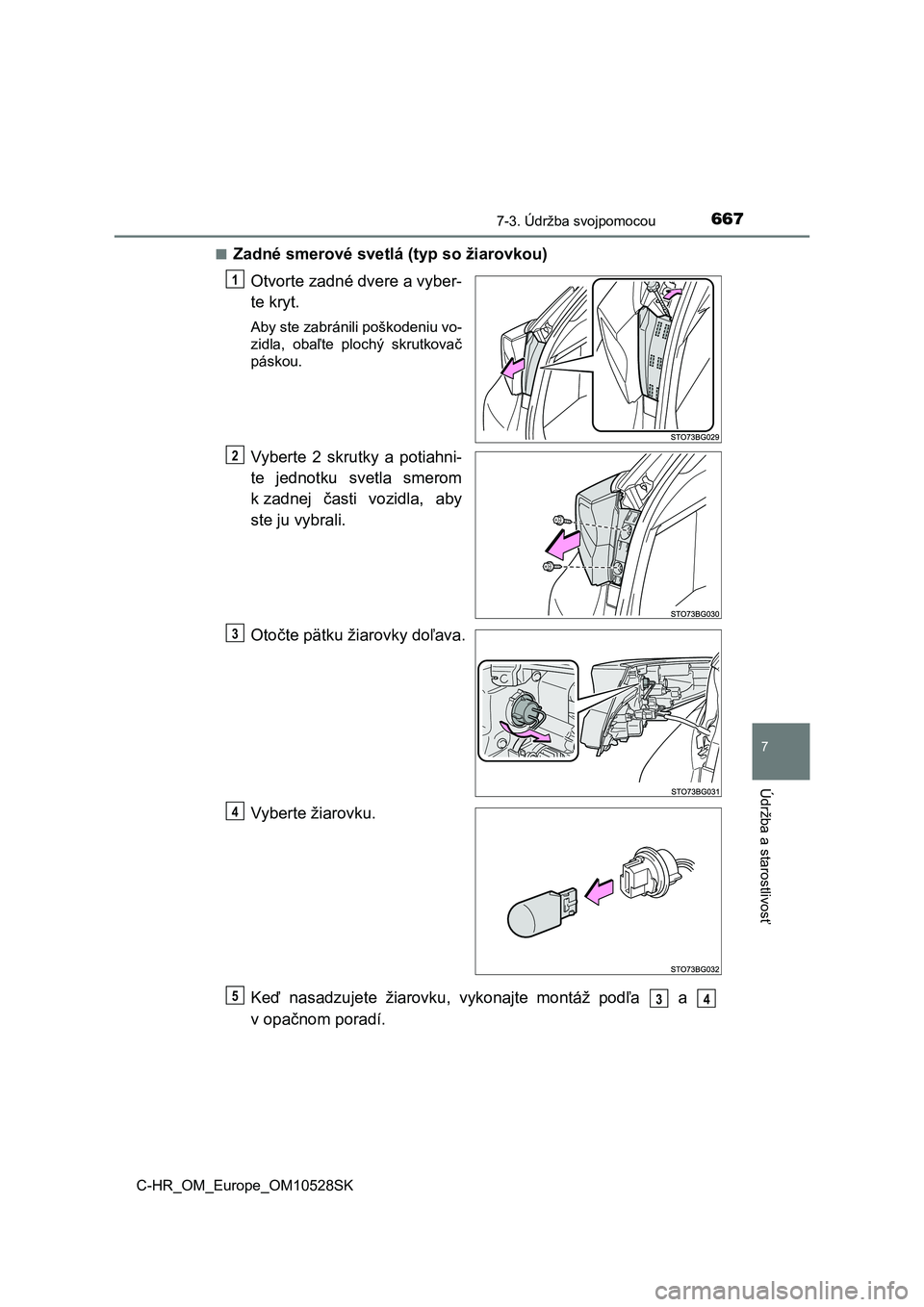

Zadné smerové svetlá (typ so žiarovkou)
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Vyberte 2 skrutky a potiahni-
te jednotku svetla smerom
k zadnej časti vozidla, aby
ste ju vybrali.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Keď nasadzujete žiarovku, vykonajte montáž podľa a
v opačnom poradí.
1
2
3
4
534
Page 668 of 812
6687-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK

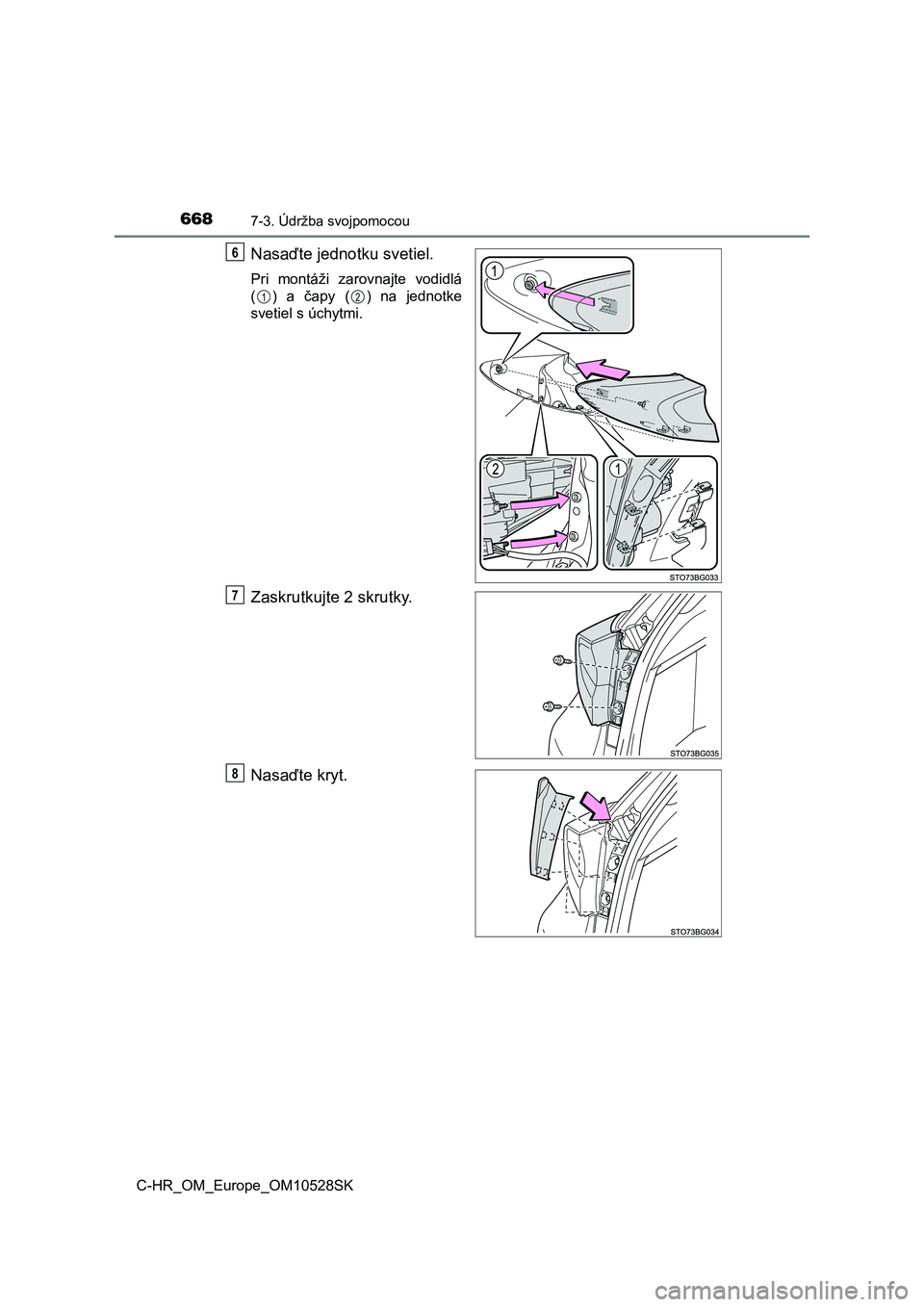

Nasaďte jednotku svetiel.
Pri montáži zarovnajte vodidlá
( ) a čapy ( ) na jednotke
svetiel s úchytmi.
Zaskrutkujte 2 skrutky.
Nasaďte kryt.
6
12
7
8
Page 669 of 812
6697-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK■

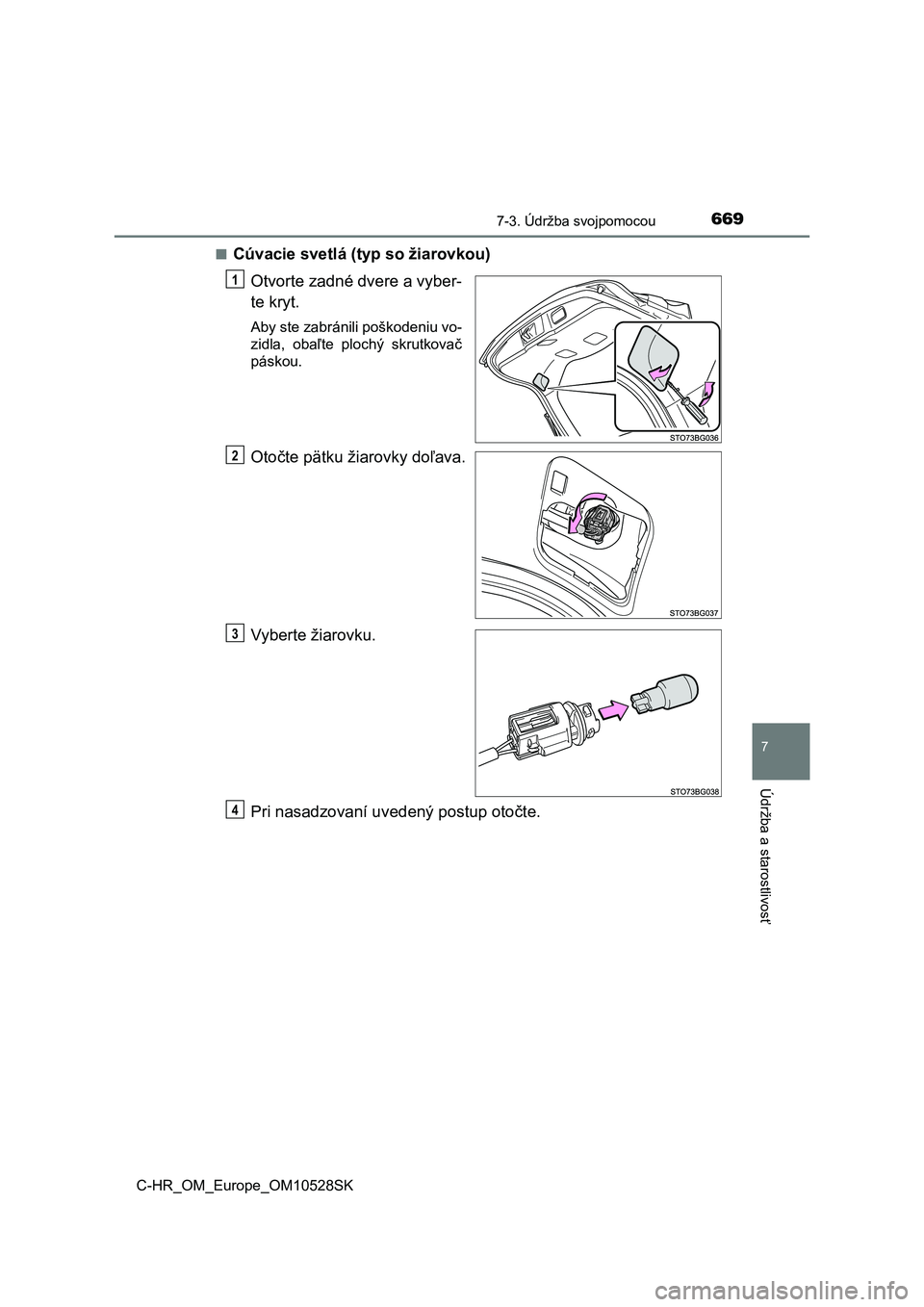

Cúvacie svetlá (typ so žiarovkou)
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4
Page 670 of 812
6707-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK■

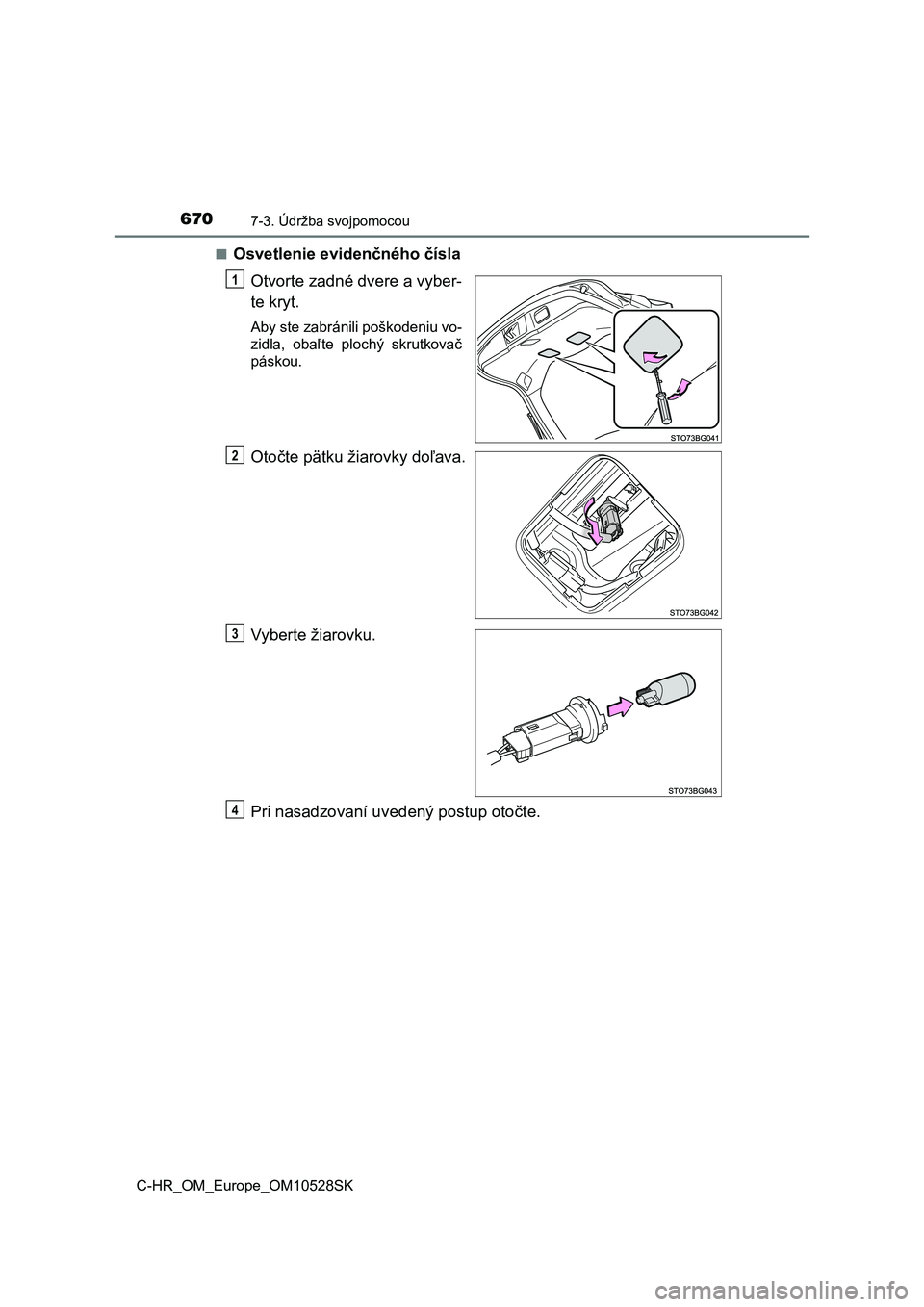

Osvetlenie evidenčného čísla
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4
Page 671 of 812
6717-3. Údržba svojpomocou
7
Údržba a starostlivosť
C-HR_OM_Europe_OM10528SK■

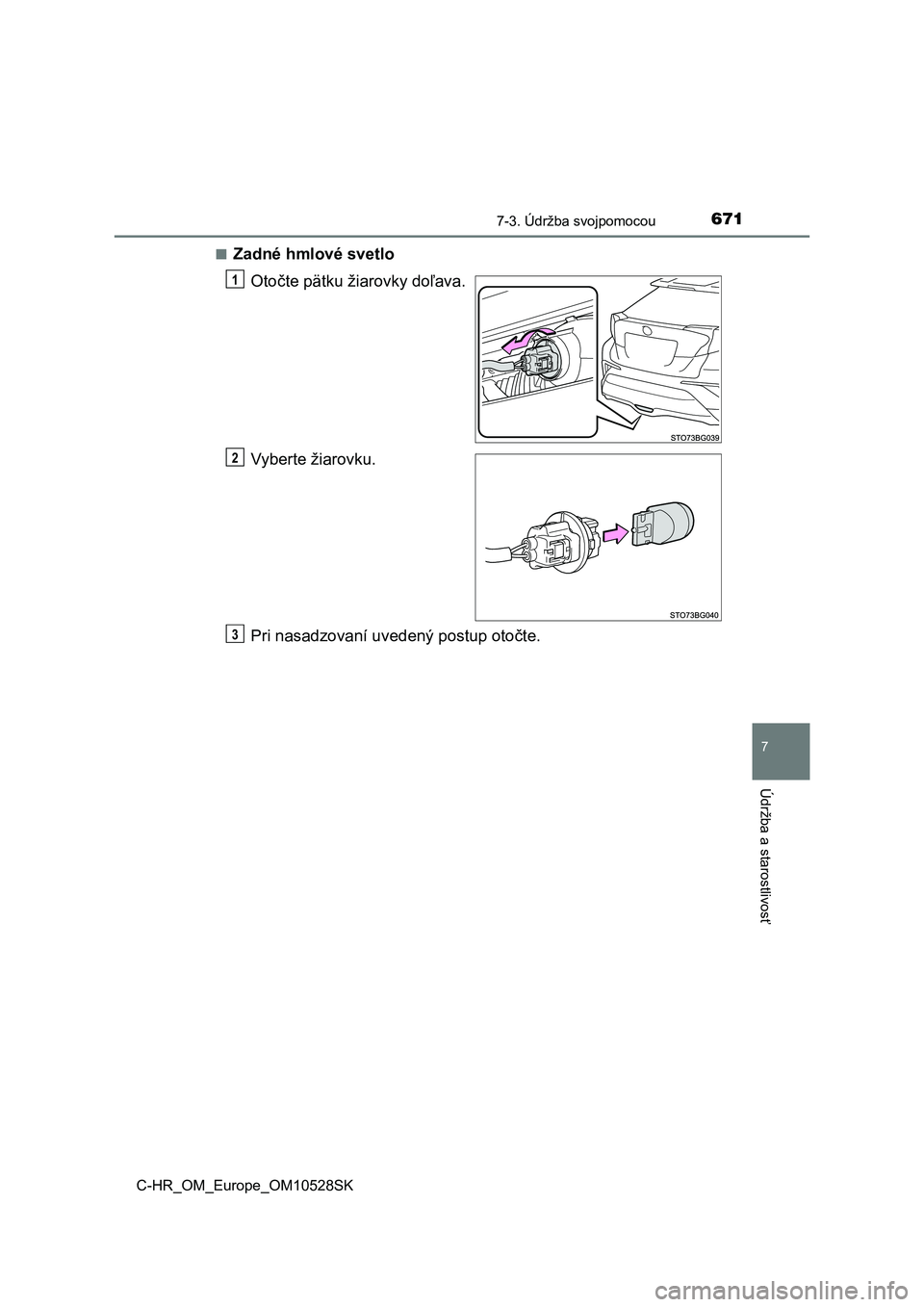

Zadné hmlové svetlo
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
Page 672 of 812
6727-3. Údržba svojpomocou
C-HR_OM_Europe_OM10528SK■

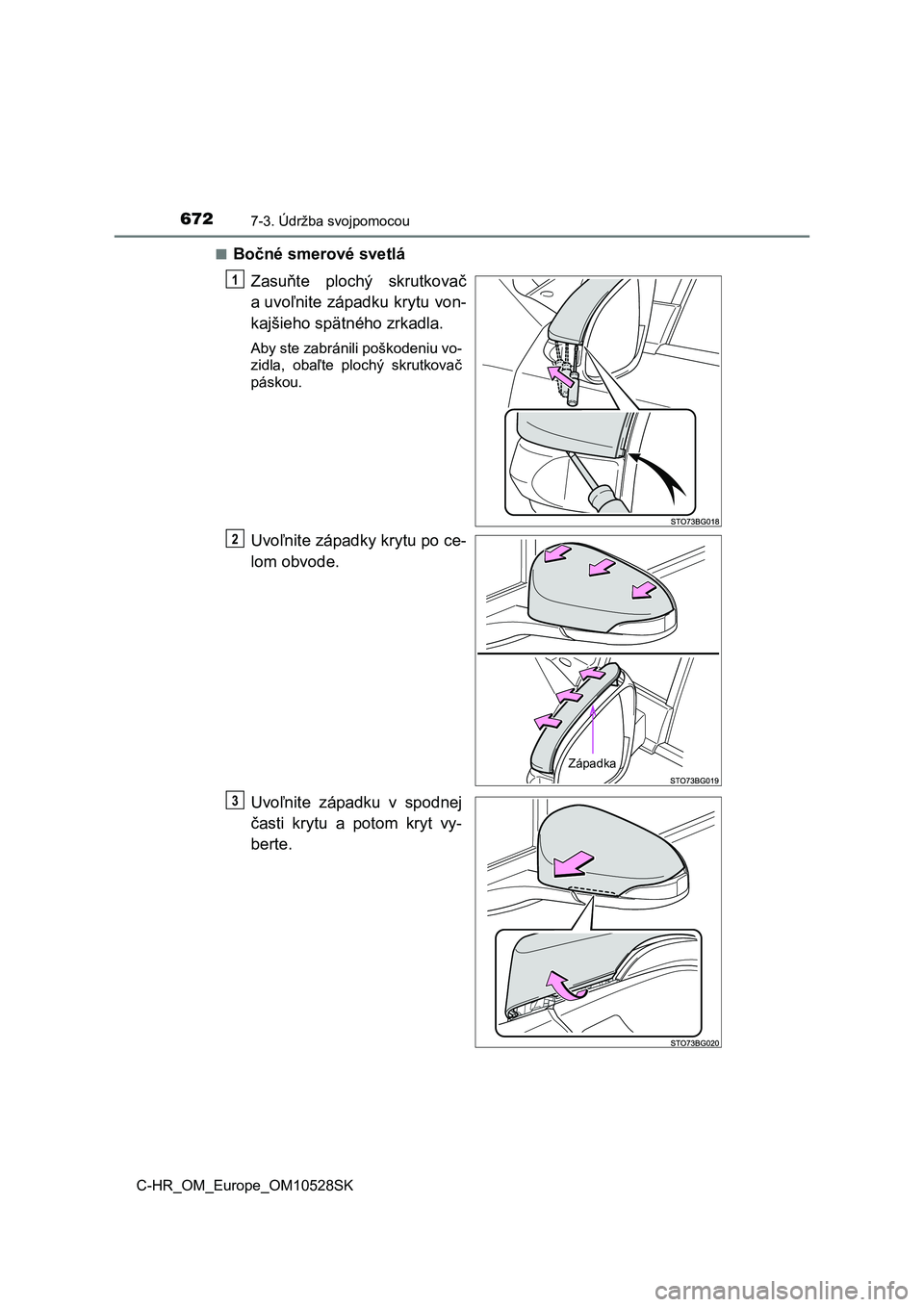

Bočné smerové svetlá
Zasuňte plochý skrutkovač
a uvoľnite západku krytu von-
kajšieho spätného zrkadla.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Uvoľnite západky krytu po ce-
lom obvode.
Uvoľnite západku v spodnej
časti krytu a potom kryt vy-
berte.
1
Západka
O
P
