2016 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

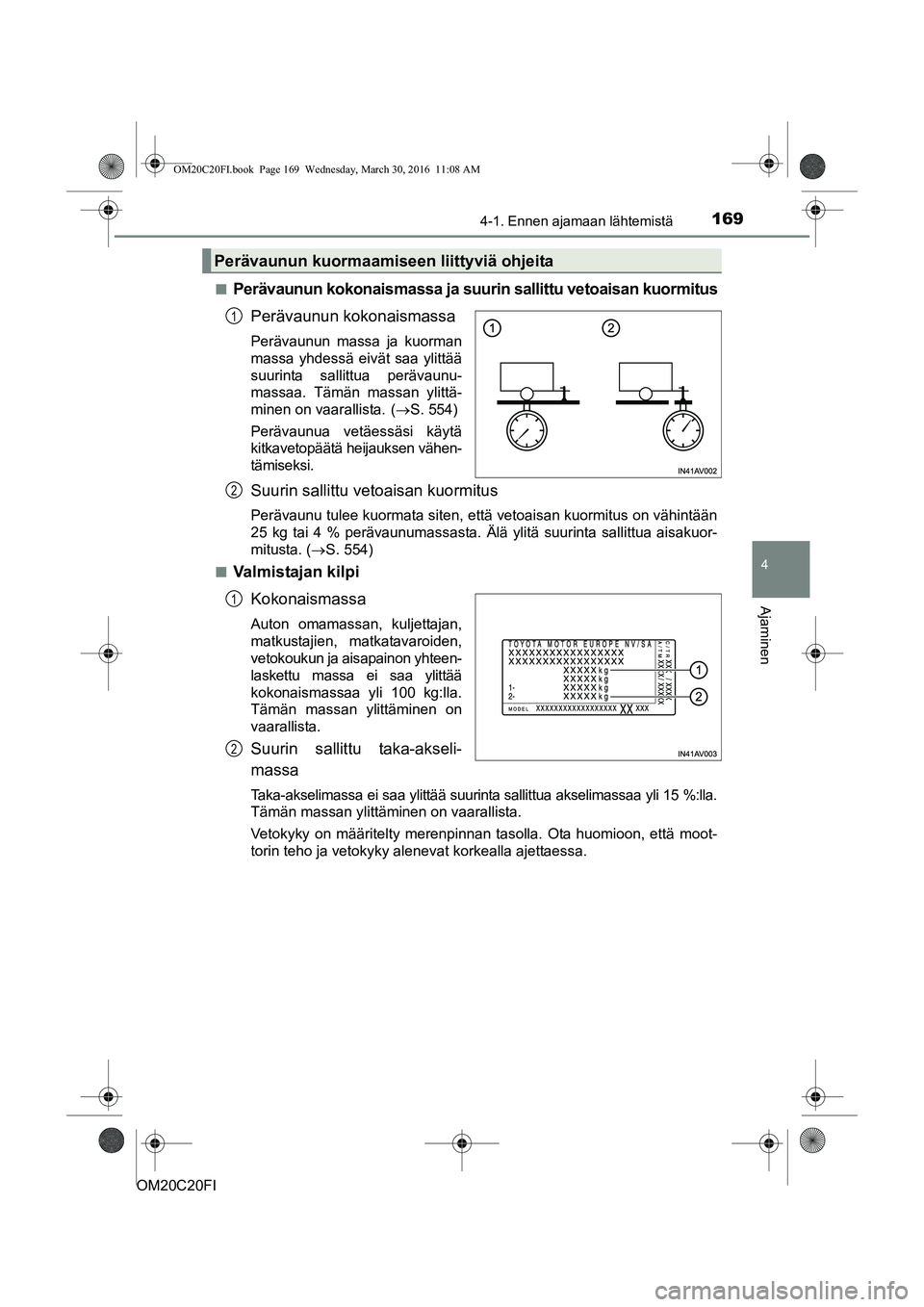

1694-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM20C20FIn
Perävaunun kokonaismassa ja suurin sallittu vetoaisan kuormitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää
suurinta sallittua perävaunu-
massaa. Tämän massan ylittä-
minen on vaarallista.
(S. 554)
Perävaunua vetäessäsi käytä
kitkavetopäätä heijauksen vähen-
tämiseksi.
Suurin sallittu vetoaisan kuormitus
Perävaunu tulee kuormata siten, että vetoaisan kuormitus on vähintään
25 kg tai 4 % perävaunumassasta. Älä ylitä suurinta sallittua aisakuor-
mitusta. ( S. 554)
n
Valmistajan kilpi
Kokonaismassa
Auton omamassan, kuljettajan,
matkustajien, matkatavaroiden,
vetokoukun ja aisapainon yhteen-
laskettu massa ei saa ylittää
kokonaismassaa yli 100 kg:lla.
Tämän massan ylittäminen on
vaarallista.
Suurin sallittu taka-akseli-
massa
Taka-akselimassa ei saa ylittää suurinta sallittua akselimassaa yli 15 %:lla.
Tämän massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että moot-
torin teho ja vetokyky alenevat korkealla ajettaessa.
Perävaunun kuormaamis een liittyviä ohjeita
1
2
1
2
OM20C20FI.book Page 169 Wednesday, March 30, 2016 11:08 AM

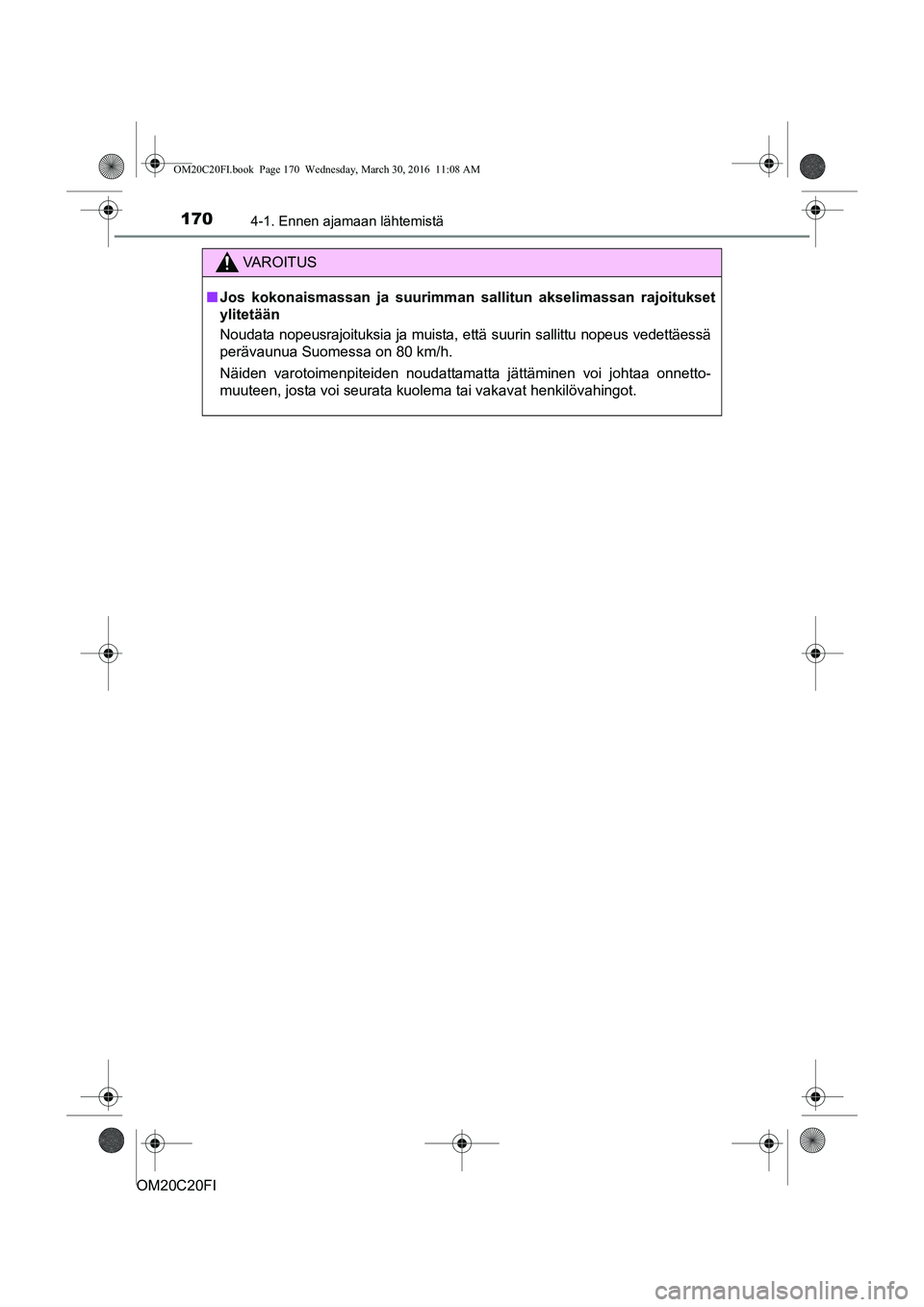

1704-1. Ennen ajamaan lähtemistä
OM20C20FI
VAROITUS
nJos kokonaismassan ja suurimma n sallitun akselimassan rajoitukset
ylitetään
Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäessä
perävaunua Suomessa on 80 km/h.
Näiden varotoimenpiteiden noudattamatta jättäminen voi johtaa onnetto-
muuteen, josta voi seurata kuolema tai vakavat henkilövahingot.
OM20C20FI.book Page 170 Wednesday, March 30, 2016 11:08 AM

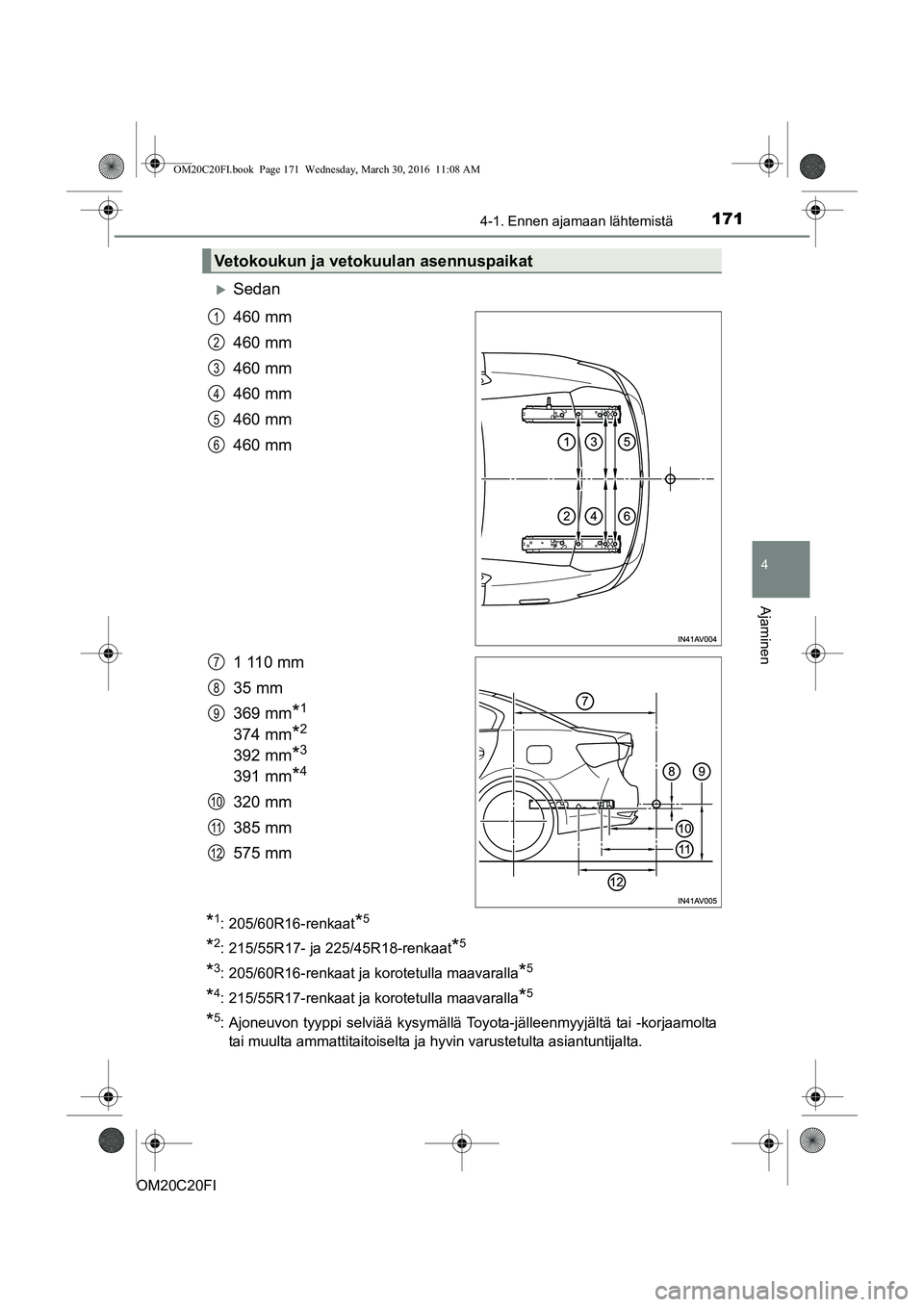

1714-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM20C20FI
Sedan
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 110 mm
35 mm
369 mm
*1
374 mm*2
392 mm*3
391 mm*4
320 mm
385 mm
575 mm
*1: 205/60R16-renkaat*5
*2: 215/55R17- ja 225/45R18-renkaat*5
*3: 205/60R16-renkaat ja korotetulla maavaralla*5
*4: 215/55R17-renkaat ja korotetulla maavaralla*5
*5: Ajoneuvon tyyppi selviää kysymällä Toyota-jälleenmyyjältä tai -korjaamoltatai muulta ammattitaitoiselta ja hyvin varustetulta asiantuntijalta.
Vetokoukun ja vetokuulan asennuspaikat
1
2
3
4
5
6
7
8
9
10
11
12
OM20C20FI.book Page 171 Wednesday, March 30, 2016 11:08 AM

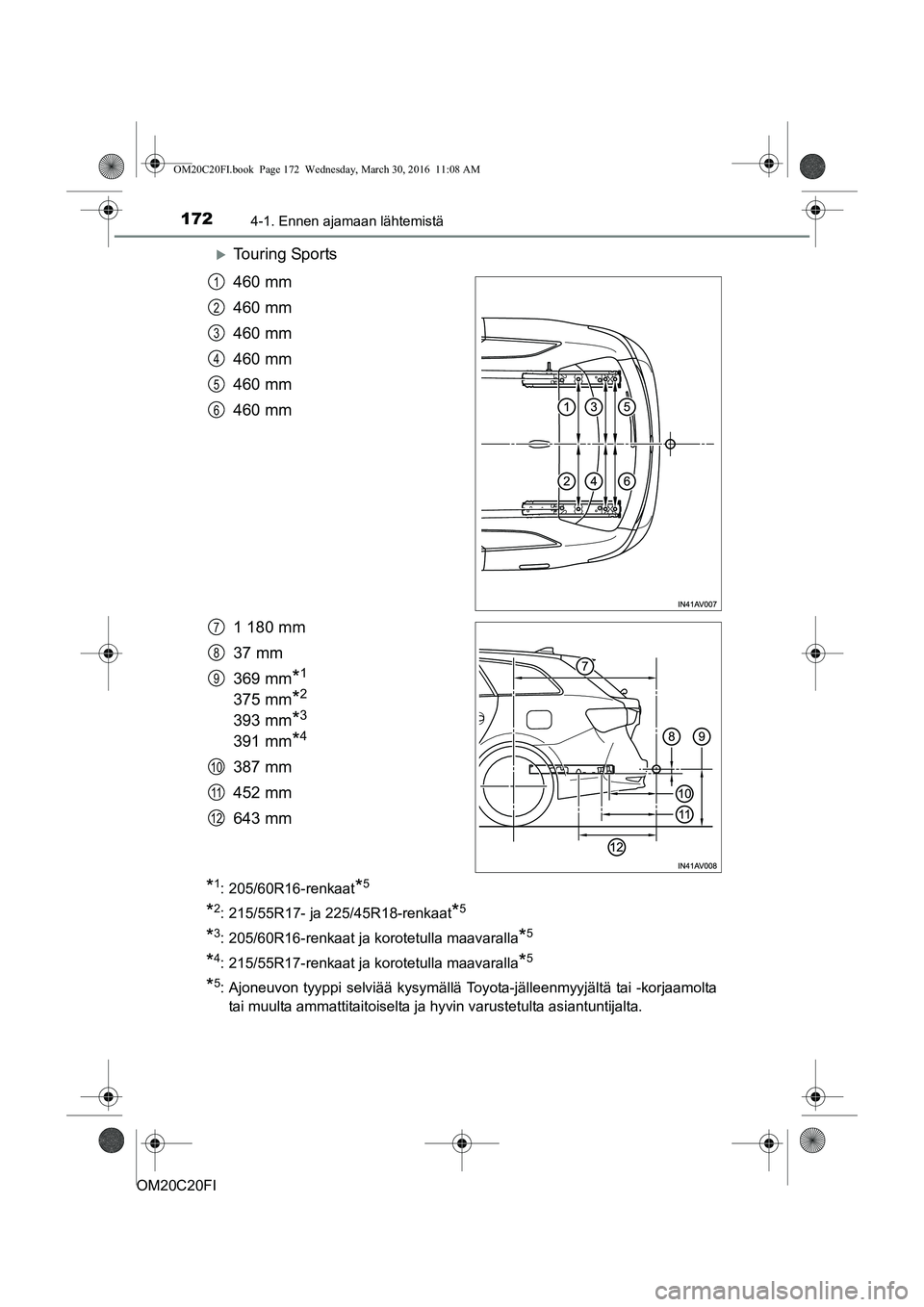

1724-1. Ennen ajamaan lähtemistä
OM20C20FI
Touring Sports
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 180 mm
37 mm
369 mm
*1
375 mm*2
393 mm*3
391 mm*4
387 mm
452 mm
643 mm
*1: 205/60R16-renkaat*5
*2: 215/55R17- ja 225/45R18-renkaat*5
*3: 205/60R16-renkaat ja korotetulla maavaralla*5
*4: 215/55R17-renkaat ja korotetulla maavaralla*5
*5: Ajoneuvon tyyppi selviää kysymällä Toyota-jälleenmyyjältä tai -korjaamoltatai muulta ammattitaitoiselta ja hyvin varustetulta asiantuntijalta.
1
2
3
4
5
6
7
8
9
10
11
12
OM20C20FI.book Page 172 Wednesday, March 30, 2016 11:08 AM

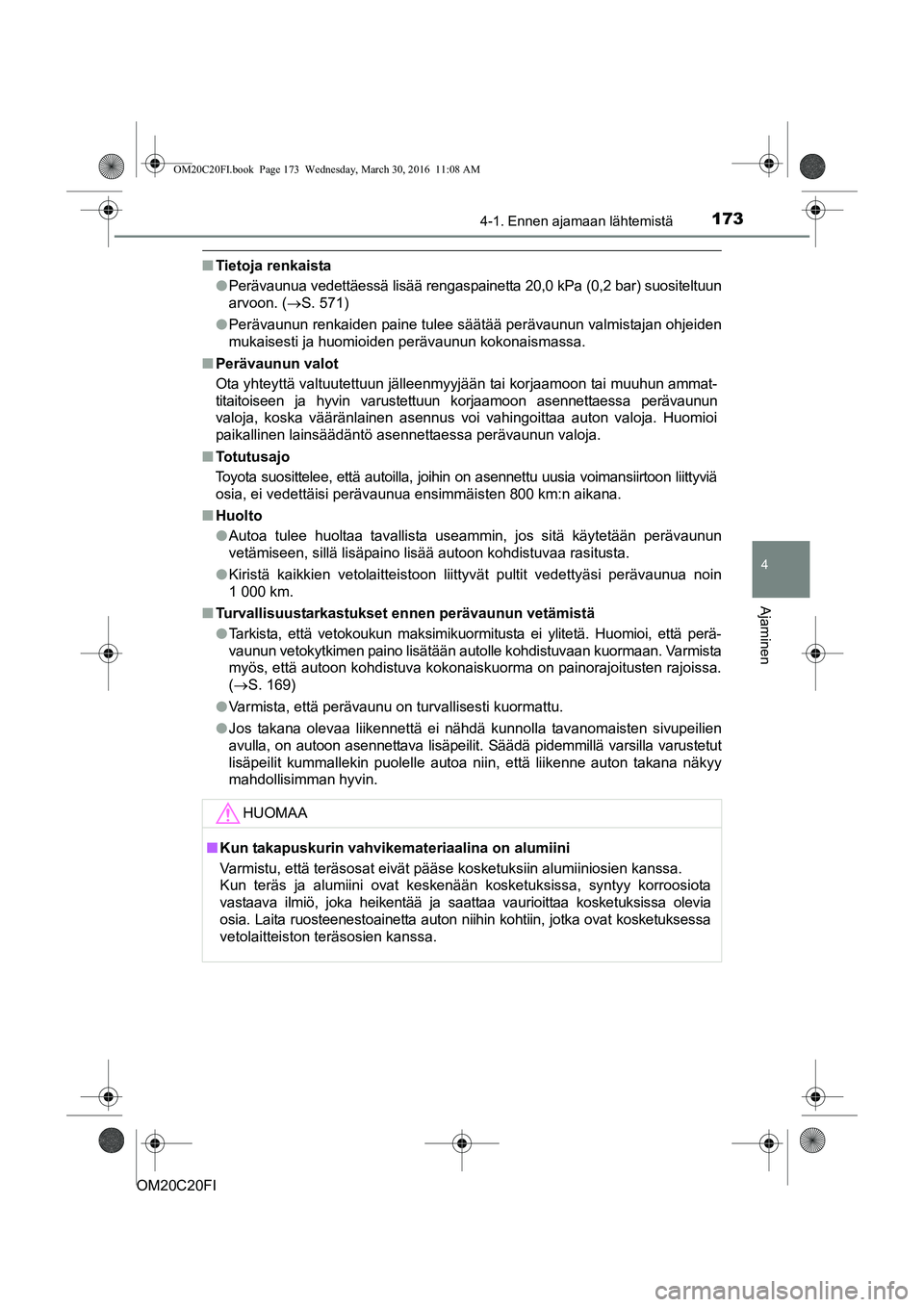

1734-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM20C20FI
nTietoja renkaista
lPerävaunua vedettäessä lisää rengaspainetta 20,0 kPa (0,2 bar) suositeltuun
arvoon. ( S. 571)
l Perävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden
mukaisesti ja huomioiden perävaunun kokonaismassa.
n Perävaunun valot
Ota yhteyttä valtuutettuun jälleenmyyjään tai korjaamoon tai muuhun ammat-
titaitoiseen ja hyvin varustettuun korjaamoon asennettaessa perävaunun
valoja, koska vääränlainen asennus voi vahingoittaa auton valoja. Huomioi
paikallinen lainsäädäntö asennettaessa perävaunun valoja.
n Totutusajo
Toyota suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liittyviä osia, ei vedettäisi perävaunua ensimmäisten 800 km:n aikana.
n Huolto
lAutoa tulee huoltaa tavallista useammin, jos sitä käytetään perävaunun
vetämiseen, sillä lisäpaino lisää autoon kohdistuvaa rasitusta.
l Kiristä kaikkien vetolaitteistoon liittyvät pultit vedettyäsi perävaunua noin
1 000 km.
n Turvallisuustarkastukset ennen perävaunun vetämistä
lTarkista, että vetokoukun maksimikuormitusta ei ylitetä. Huomioi, että perä-
vaunun vetokytkimen paino lisätään autolle kohdistuvaan kuormaan. Varmista
myös, että autoon kohdistuva kokonaiskuorma on painorajoitusten rajoissa.
(S. 169)
l Varmista, että perävaunu on turvallisesti kuormattu.
l Jos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien
avulla, on autoon asennettava lisäpeilit . Säädä pidemmillä varsilla varustetut
lisäpeilit kummallekin puolelle autoa niin, että liikenne auton takana näkyy
mahdollisimman hyvin.
HUOMAA
n Kun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota
vastaava ilmiö, joka heikentää ja saattaa vaurioittaa kosketuksissa olevia
osia. Laita ruosteenestoainetta auton niihin kohtiin, jotka ovat kosketuksessa
vetolaitteiston teräsosien kanssa.
OM20C20FI.book Page 173 Wednesday, March 30, 2016 11:08 AM

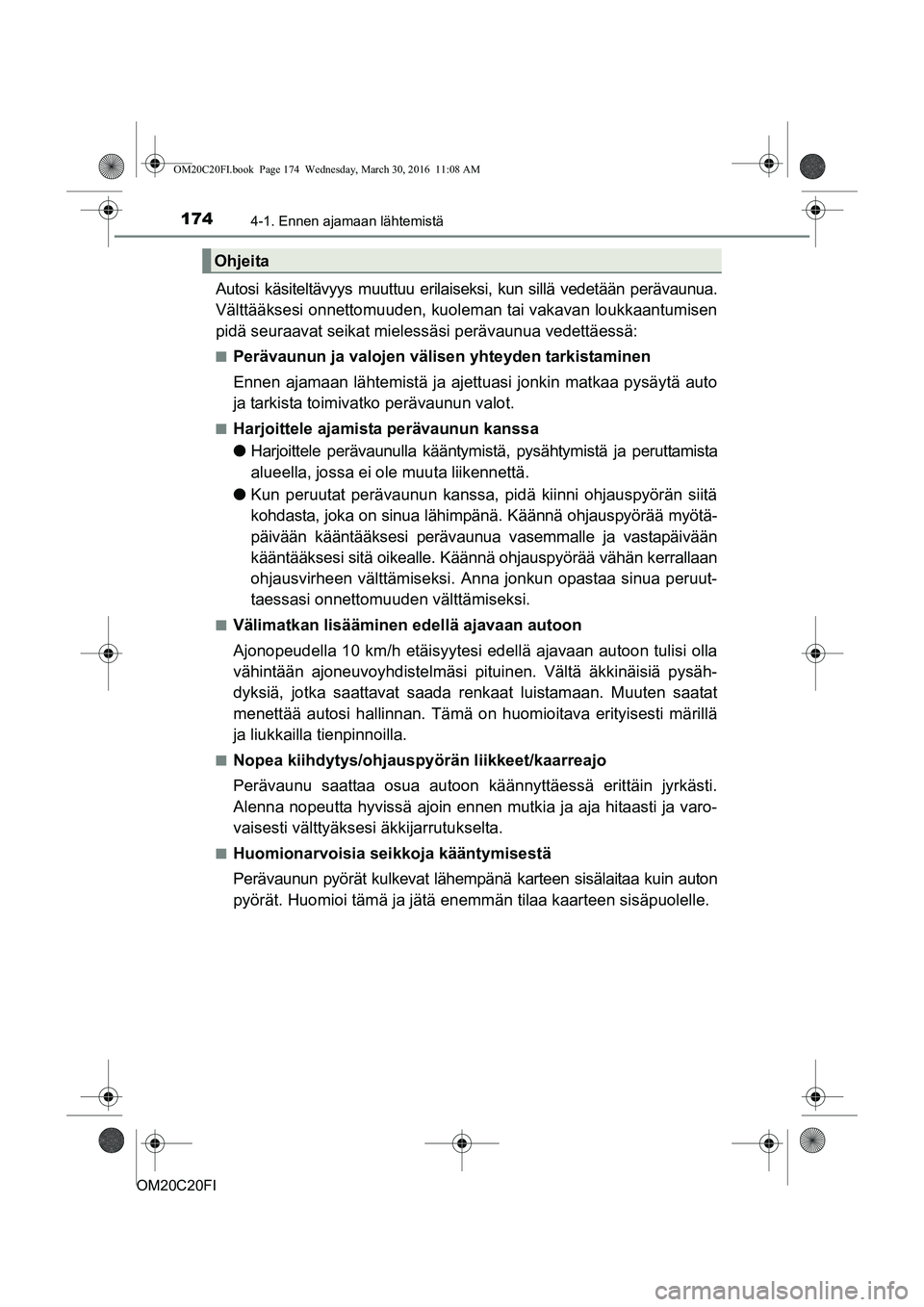

1744-1. Ennen ajamaan lähtemistä
OM20C20FI
Autosi käsiteltävyys muuttuu erilaiseksi, kun sillä vedetään perävaunua.
Välttääksesi onnettomuuden, kuoleman tai vakavan loukkaantumisen
pidä seuraavat seikat mieles säsi perävaunua vedettäessä:
nPerävaunun ja valojen välisen yhteyden tarkistaminen
Ennen ajamaan lähtemistä ja aje ttuasi jonkin matkaa pysäytä auto
ja tarkista toimivatko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
l Harjoittele perävaunulla kääntymistä, pysähtymistä ja peruttamista
alueella, jossa ei ole muuta liikennettä.
l Kun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä
kohdasta, joka on sinua lähimpänä. Käännä ohjauspyörää myötä-
päivään kääntääksesi perävaunua vasemmalle ja vastapäivään
kääntääksesi sitä oikealle. Käännä ohjauspyörää vähän kerrallaan
ohjausvirheen välttämiseksi. An na jonkun opastaa sinua peruut-
taessasi onnettomuuden välttämiseksi.
nVälimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulisi olla
vähintään ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysäh-
dyksiä, jotka saattavat saada r enkaat luistamaan. Muuten saatat
menettää autosi hallinnan. Tämä on huomioitava erityisesti märillä
ja liukkailla tienpinnoilla.
nNopea kiihdytys/ohjauspyörän liikkeet/kaarreajo
Perävaunu saattaa osua autoon kä ännyttäessä erittäin jyrkästi.
Alenna nopeutta hyvissä ajoin ennen mutkia ja aja hitaasti ja varo-
vaisesti välttyäksesi äkkijarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä karteen sisälaitaa kuin auton
pyörät. Huomioi tämä ja jätä enemmän tilaa kaarteen sisäpuolelle.
Ohjeita
OM20C20FI.book Page 174 Wednesday, March 30, 2016 11:08 AM

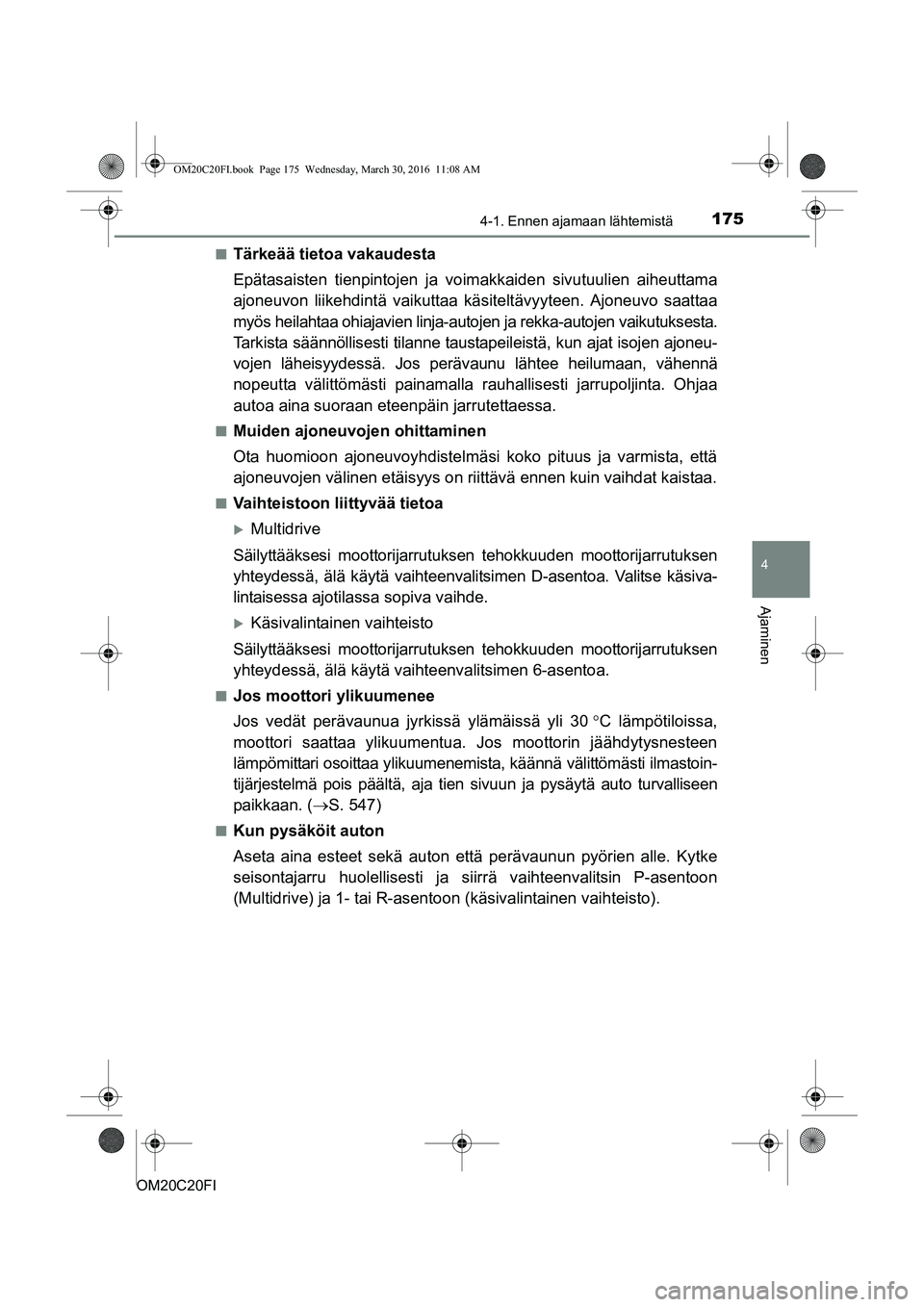

1754-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM20C20FIn
Tärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja vo
imakkaiden sivutuulien aiheuttama
ajoneuvon liikehdintä vaikuttaa käsiteltävyyt een. Ajoneuvo saattaa
myös heilahtaa ohiajavien linja-autojen ja rekka-autojen vaikutuksesta.
Tarkista säännöllisesti tilanne tausta peileistä, kun ajat isojen ajoneu-
vojen läheisyydessä. Jos perävaunu lähtee heilumaan, vähennä
nopeutta välittömästi painamalla r auhallisesti jarrupoljinta. Ohjaa
autoa aina suoraan eteenpäin jarrutettaessa.
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että
ajoneuvojen välinen etäisyys on riittävä ennen kuin vaihdat kaistaa.
nVaihteistoon liittyvää tietoa
Multidrive
Säilyttääksesi moottorijarrutuksen tehokkuuden moottorijarrutuksen
yhteydessä, älä käytä vaihteenvalit simen D-asentoa. Valitse käsiva-
lintaisessa ajotilassa sopiva vaihde.
Käsivalintainen vaihteisto
Säilyttääksesi moottorijarrutuksen tehokkuuden moottorijarrutuksen
yhteydessä, älä käytä vaihteenvalitsimen 6-asentoa.
nJos moottori ylikuumenee
Jos vedät perävaunua jyrkissä ylämäissä yli 30 C lämpötiloissa,
moottori saattaa ylikuumentua. Jos moottorin jäähdytysnesteen
lämpömittari osoittaa ylikuumenemista, käännä välittömästi ilmastoin-
tijärjestelmä pois päältä, aja tien sivuun ja pysäytä auto turvalliseen
paikkaan. ( S. 547)
nKun pysäköit auton
Aseta aina esteet sekä auton että perävaunun pyörien alle. Kytke
seisontajarru huolellisesti ja siirrä vaihteenva litsin P-asentoon
(Multidrive) ja 1- tai R-asentoon (käsivalintainen vaihteisto).
OM20C20FI.book Page 175 Wednesday, March 30, 2016 11:08 AM

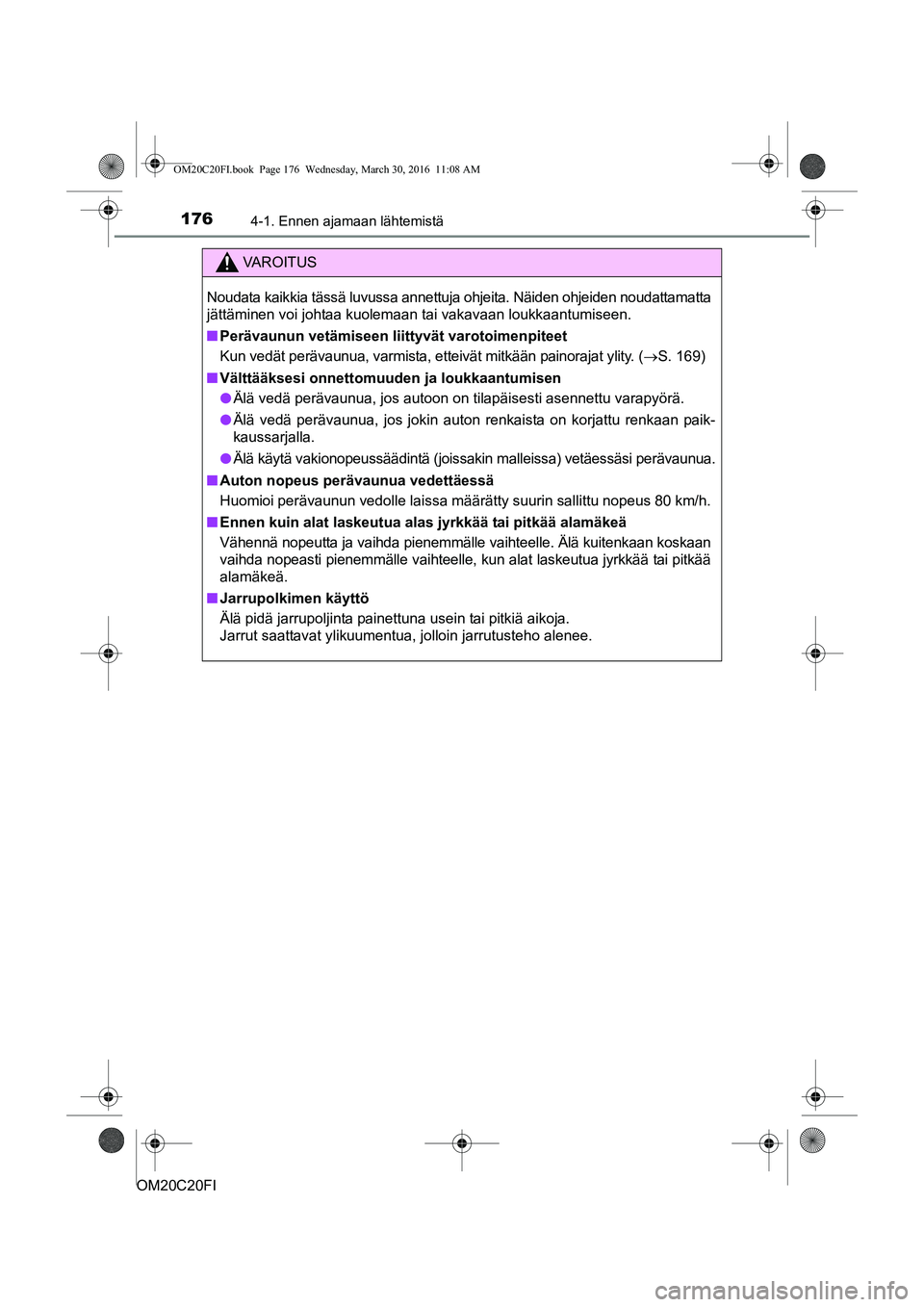

1764-1. Ennen ajamaan lähtemistä
OM20C20FI
VAROITUS
Noudata kaikkia tässä luvussa annettuja ohjeita. Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
nPerävaunun vetämiseen li ittyvät varotoimenpiteet
Kun vedät perävaunua, varmista, etteivät mitkään painorajat ylity. ( S. 169)
n Välttääksesi onnettomuuden ja loukkaantumisen
l Älä vedä perävaunua, jos autoon on tilapäisesti asennettu\
varapyörä.
l Älä vedä perävaunua, jos jokin auton renkaista on korjattu renkaan paik-
kaussarjalla.
l Älä käytä vakionopeussäädintä (joissakin malleissa) vetäessäsi perävaunua.
n Auton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
n Ennen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan koskaan
vaihda nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai pitkää
alamäkeä.
n Jarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
