2016 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

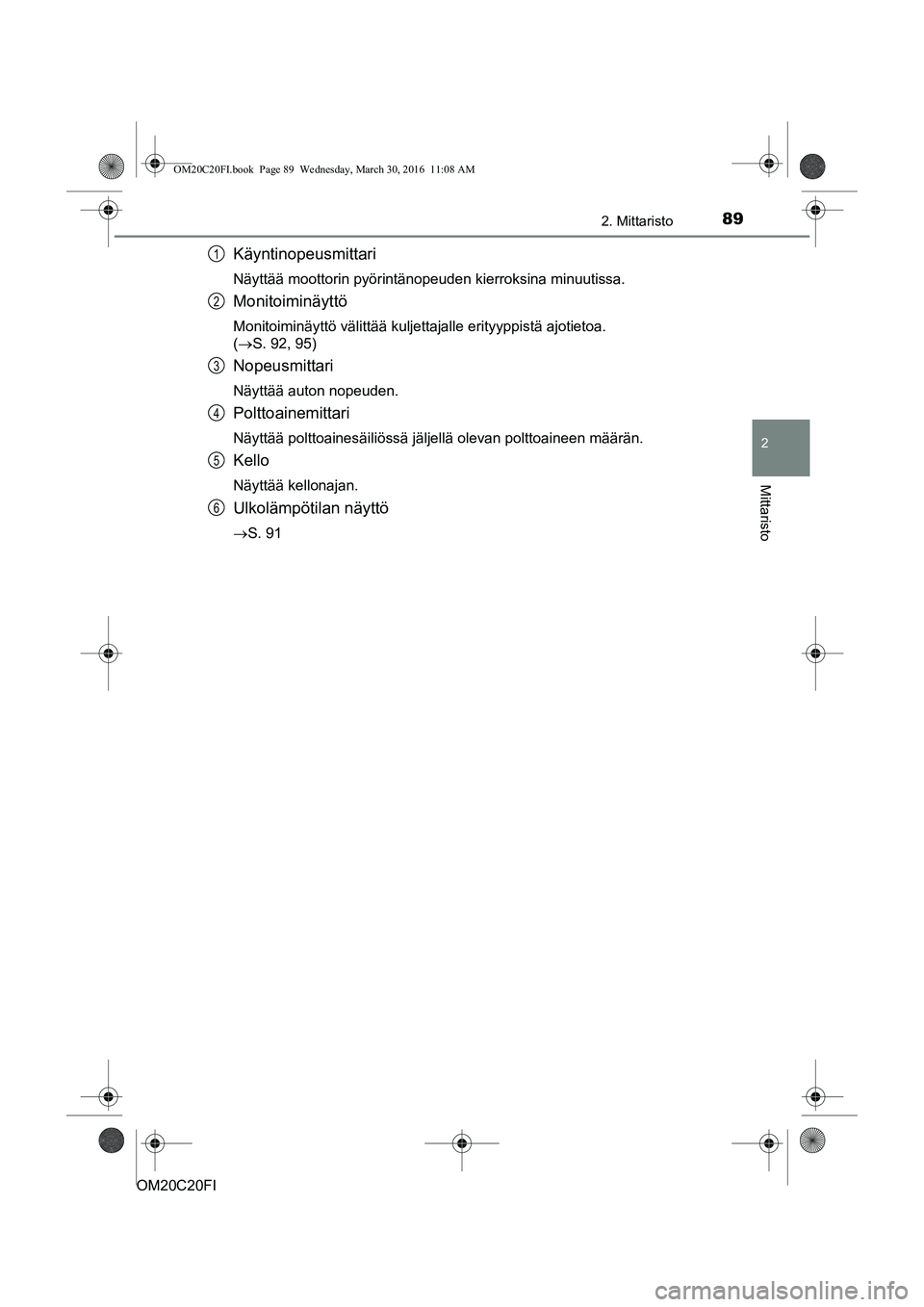

892. Mittaristo
2
Mittaristo
OM20C20FI
Käyntinopeusmittari
Näyttää moottorin pyörintänopeuden kierroksina minuutissa.
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppistä ajotietoa.
(S. 92, 95)
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
Kello
Näyttää kellonajan.
Ulkolämpötilan näyttö
S. 91
1
2
3
4
5
6
OM20C20FI.book Page 89 We dnesday, March 30, 2016 11:08 AM

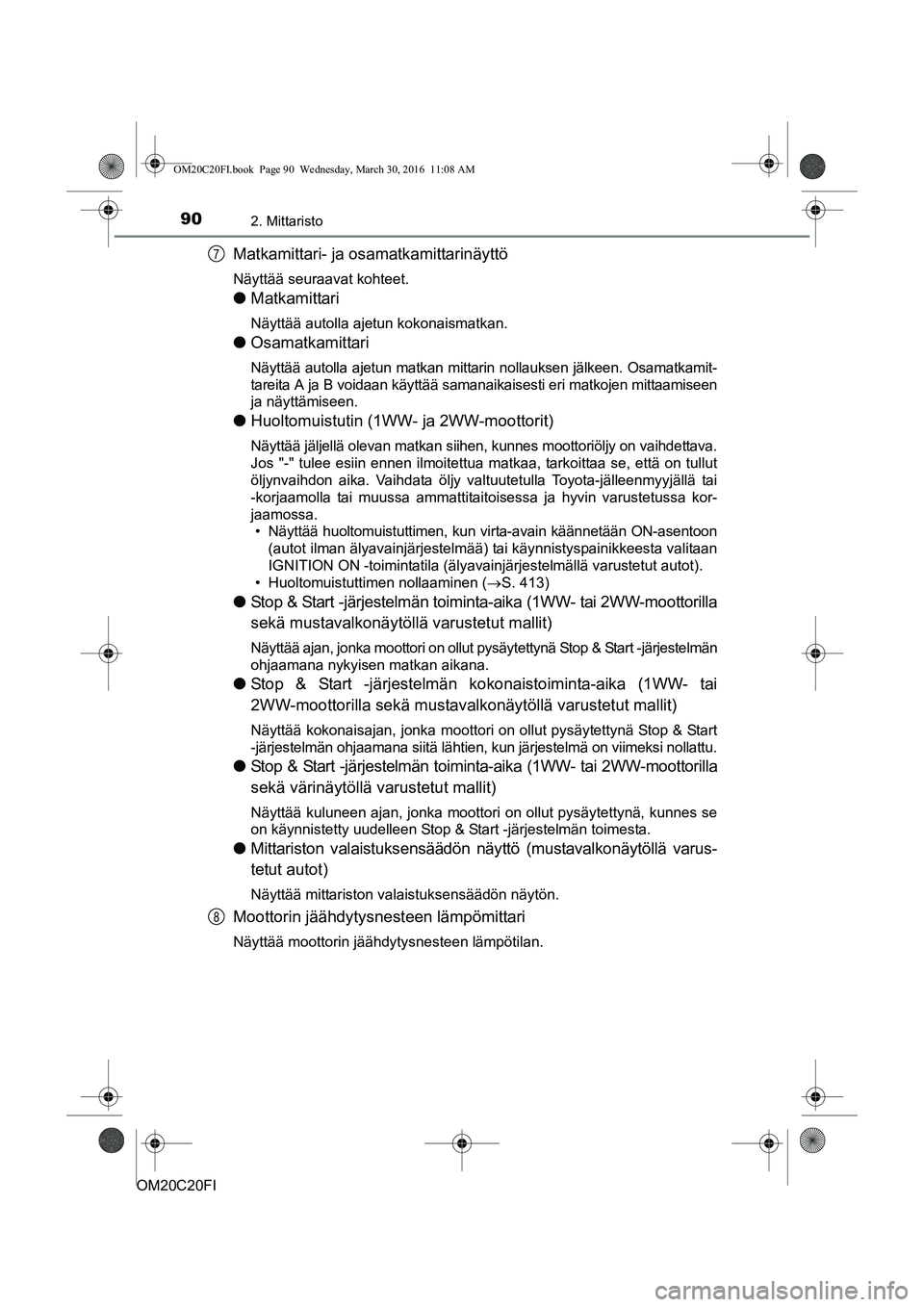

902. Mittaristo
OM20C20FI
Matkamittari- ja osamatkamittarinäyttö
Näyttää seuraavat kohteet.
lMatkamittari
Näyttää autolla ajetun kokonaismatkan.
lOsamatkamittari
Näyttää autolla ajetun matkan mittarin nollauksen jälkeen. Osamatkamit-
tareita A ja B voidaan käyttää samanaikaisesti eri matkojen mittaamiseen
ja näyttämiseen.
lHuoltomuistutin (1WW- ja 2WW-moottorit)
Näyttää jäljellä olevan matkan siihen, kunnes moottoriöljy on vaihdettava.
Jos "-" tulee esiin ennen ilmoitettua matkaa, tarkoittaa se, että on tullut
öljynvaihdon aika. Vaihdata öljy valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa ammattitaitoisessa ja hyvin varustetussa kor-
jaamossa.
• Näyttää huoltomuistuttimen, kun virta-avain käännetään ON-asentoon (autot ilman älyavainjärjestelmää) tai käynnistyspainikkeesta valitaan
IGNITION ON -toimintatila (älyavainjärjestelmällä varustetut autot).
• Huoltomuistuttimen nollaaminen ( S. 413)
l Stop & Start -järjestelmän toiminta-aika (1WW- tai 2WW-moottorilla
sekä mustavalkonäytöll ä varustetut mallit)
Näyttää ajan, jonka moottori on ollut pysäytettynä Stop & Start -järjestelmän
ohjaamana nykyisen matkan aikana.
lStop & Start -järjestelmän kokonaistoiminta-aika (1WW- tai
2WW-moottorilla sekä mustavalk onäytöllä varustetut mallit)
Näyttää kokonaisajan, jonka moottori on ollut pysäytettynä Stop & Start
-järjestelmän ohjaamana siitä lähtien, kun järjestelmä on viimeksi nollattu.
lStop & Start -järjestelmän toiminta-aika (1WW- tai 2WW-moottorilla
sekä värinäytöllä varustetut mallit)
Näyttää kuluneen ajan, jonka moottori on ollut pysäytettynä, kunnes se
on käynnistetty uudelleen Stop & Start -järjestelmän toimesta.
lMittariston valaistuksensäädön näyttö (mustavalkonäytöllä varus-
tetut autot)
Näyttää mittariston valaistuksensäädön näytön.
Moottorin jäähdytysn esteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan.
7
8
OM20C20FI.book Page 90 We dnesday, March 30, 2016 11:08 AM

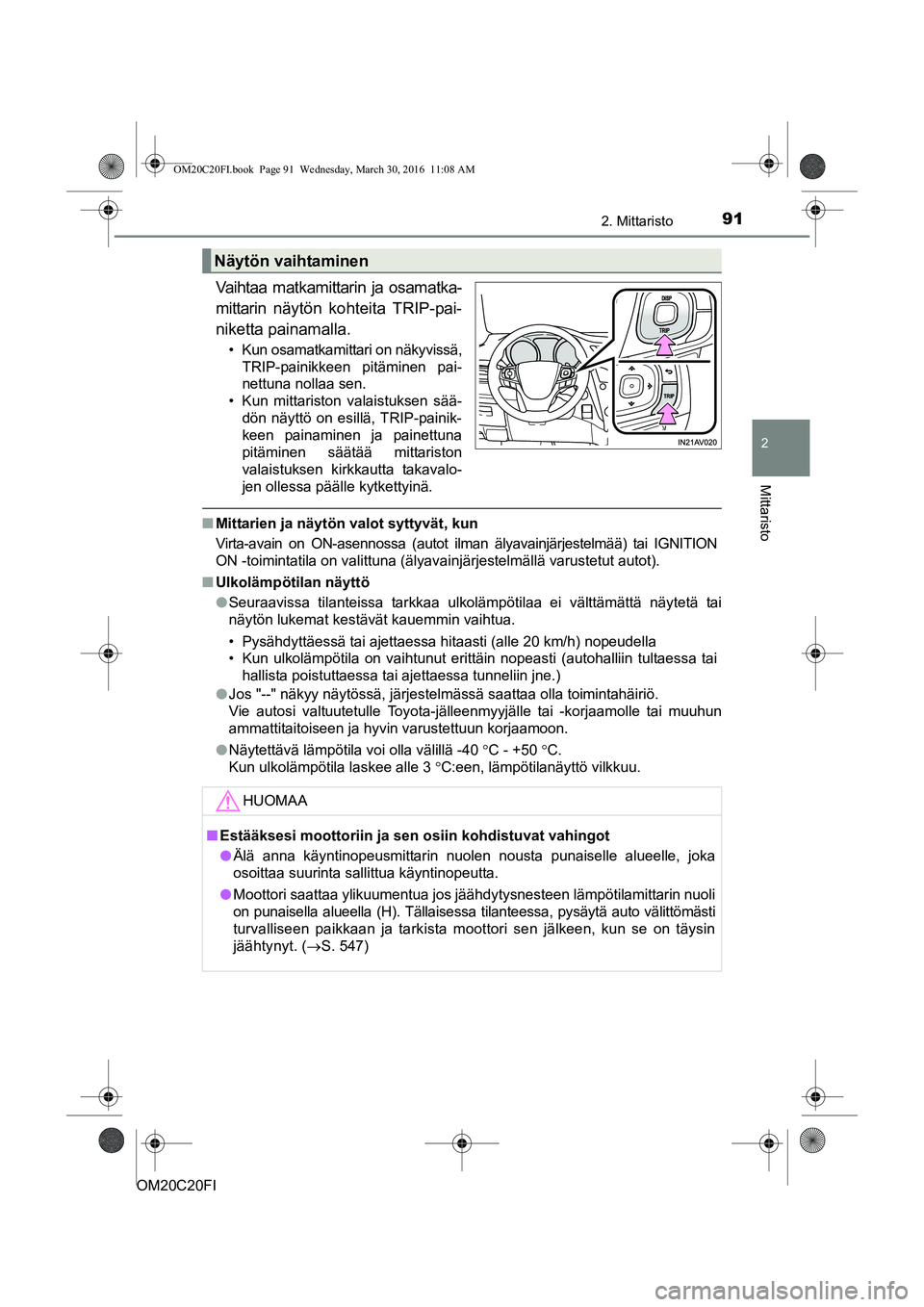

912. Mittaristo
2
Mittaristo
OM20C20FI
Vaihtaa matkamittarin ja osamatka-
mittarin näytön kohteita TRIP-pai-
niketta painamalla.
• Kun osamatkamittari on näkyvissä,TRIP-painikkeen pitäminen pai-
nettuna nollaa sen.
• Kun mittariston valaistuksen sää- dön näyttö on esillä, TRIP-painik-
keen painaminen ja painettuna
pitäminen säätää mittariston
valaistuksen kirkkautta takavalo-
jen ollessa päälle kytkettyinä.
nMittarien ja näytön valot syttyvät, kun
Virta-avain on ON-asennossa (autot ilman älyavainjärjestelmää) tai IGNITION
ON -toimintatila on valittuna (älyavainjärjestelmällä varustetut autot\
).
n Ulkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai
näytön lukemat kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 20 km/h) nopeudella
• Kun ulkolämpötila on vaihtunut erittäin nopeasti (autohalliin tultaessa tai
hallista poistuttaessa tai ajettaessa tunneliin jne.)
l Jos "--" näkyy näytössä, järjestelmässä saattaa olla toimintahäiriö.
Vie autosi valtuutetulle Toyota-jälleenmyyjälle tai -korjaamolle tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Näytettävä lämpötila voi olla välillä -40  C - +50 C.
Kun ulkolämpötila laskee alle 3 C:een, lämpötilanäyttö vilkkuu.
Näytön vaihtaminen
HUOMAA
n Estääksesi moottoriin ja sen osiin kohdistuvat vahingot
l Älä anna käyntinopeusmittarin nuolen nousta punaiselle alueelle, joka
osoittaa suurinta sallittua käyntinopeutta.
l Moottori saattaa ylikuumentua jos jäähdytysnesteen lämpötilamittarin nuoli
on punaisella alueella (H). Tällaisessa tilanteessa, pysäytä auto välittömästi
turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on täysin
jäähtynyt. ( S. 547)
OM20C20FI.book Page 91 We dnesday, March 30, 2016 11:08 AM

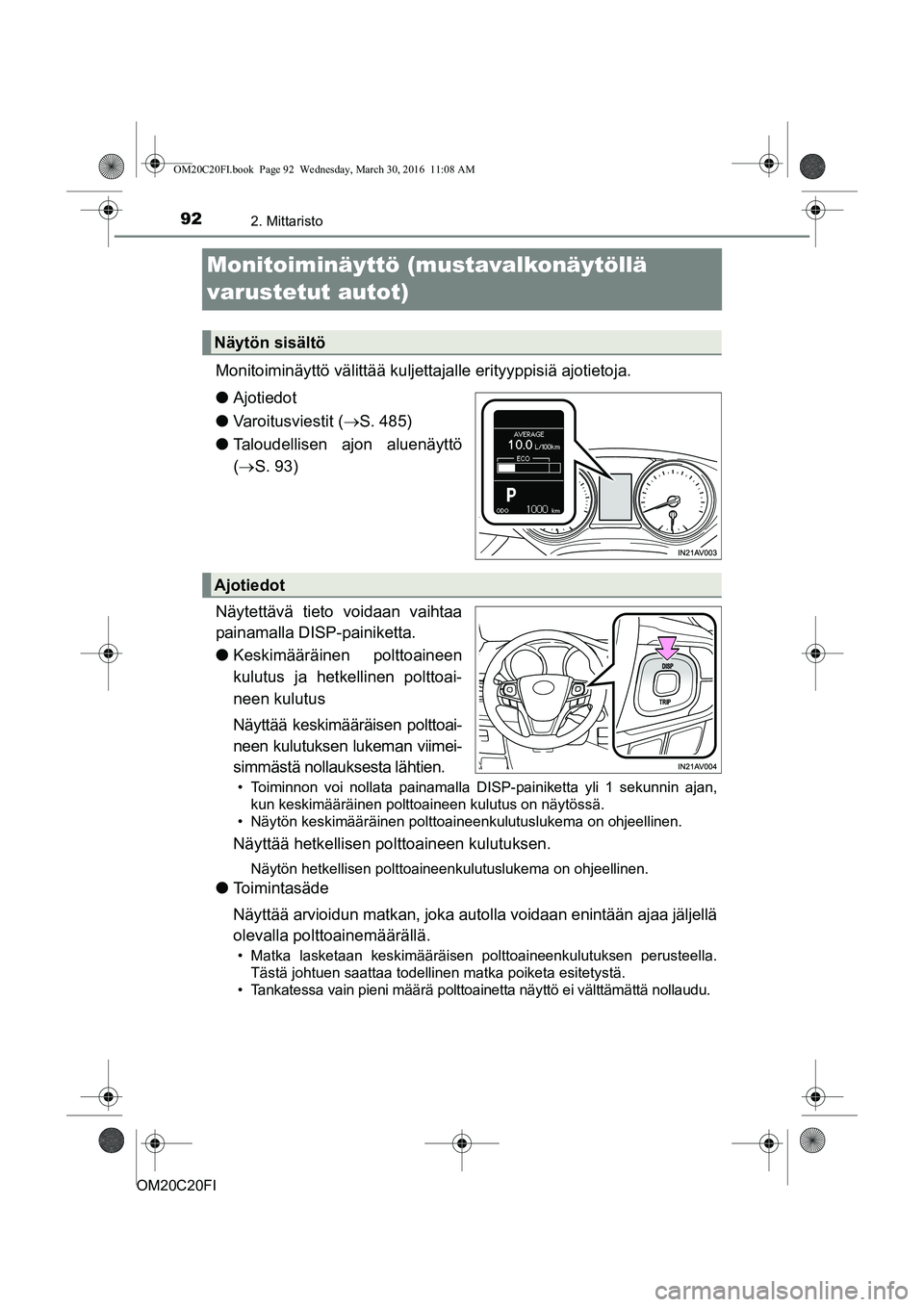

922. Mittaristo
OM20C20FI
Monitoiminäyttö (mustavalkonäytöllä
varustetut autot)
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja.
l Ajotiedot
l Varoitusviestit ( S. 485)
l Taloudellisen ajon aluenäyttö
( S. 93)
Näytettävä tieto voidaan vaihtaa
painamalla DISP-painiketta.
l Keskimääräinen polttoaineen
kulutus ja hetkellinen polttoai-
neen kulutus
Näyttää keskimääräisen polttoai-
neen kulutuksen lukeman viimei-
simmästä nollauksesta lähtien.
• Toiminnon voi nollata painamalla DISP-painiketta yli 1 sekunnin ajan,
kun keskimääräinen polttoaineen kulutus on näytössä.
• Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
Näyttää hetkellisen po lttoaineen kulutuksen.
Näytön hetkellisen polttoaineenkulutuslukema on ohjeellinen.
lToimintasäde
Näyttää arvioidun matkan, joka autolla voidaan enintään ajaa jäljellä
olevalla polttoainemäärällä.
• Matka lasketaan keskimääräisen polttoaineenkulutuksen perusteella.
Tästä johtuen saattaa todellinen matka poiketa esitetystä.
• Tankatessa vain pieni määrä polttoainetta näyttö ei välttämättä nollaudu.
Näytön sisältö
Ajotiedot
OM20C20FI.book Page 92 We dnesday, March 30, 2016 11:08 AM

932. Mittaristo
2
Mittaristo
OM20C20FIKun tankkaat, käännä virta-avain LOCK-asentoon (autot ilman älyavainjär-
jestelmää) tai valitse OFF-toimintatila käynnistyspainikkeesta (älyavainjär-
jestelmällä varustetut autot).
Jos polttoainetta lisätään kääntämättä virta-avainta LOCK-asentoon tai
valitsematta käynnistyspainikkeesta OFF-toimintatilaa, näyttö ei välttä-
mättä päivity.
l
Keskinopeus
Näyttää auton keskinopeuden siitä lähtien, kun moottori viimeksi
käynnistettiin.
l Kulunut aika
Näyttää kuluneen ajan siitä lähtien, kun moottori käynnistettiin.
l Asetus
Seuraavien kohteiden aset uksia voidaan vaihtaa.
• Kieli
Valitse vaihtaaksesi näytöllä käytetyn kielen. ( S. 577)
• Yksiköt Valitse vaihtaaksesi mittayksikön polttoaineenkulutukselle ja ulkolämpö-
tilalle. ( S. 577)
• Taloudellisen ajon merkkivalo Valitse ottaaksesi taloudellisen ajon merkkivalon käyttöön / poistaaksesi
sen käytöstä. ( S. 93)
• Stop & Start -järjestelmä Valitse vaihtaaksesi Stop & Start -järjestelmän asetuksia. ( S. 254)
•Kello
Valitse säätääksesi tunteja ja minuutteja. ( S. 94)
• Kellon näyttötapa Valitse vaihtaaksesi kellon näyttötavan.
• Rengaspainevaroitin Valitse muuttaaksesi rengaspainevaroittimen asetuksia. (S. 424)
l Keskimääräinen polttoaineen kulutus ja taloudellisen ajon aluenäyttö
(joissakin malleissa)
Näyttää keskimääräisen polttoaineenkulutuksen lukeman viimeisim-
mästä nollauksesta lähtien.
Esittää taloudellisen aj on alueen ja taloudellisen ajon suhteen
perustuen kaasupolkimen painallukseen.
n Taloudellisen ajon aluenäyttö (joissakin malleissa)
Taloudellisen ajon alue
Esittää taloudellisen ajon alueen ja talou-
dellisen ajon suhteen perustuen kaasupol-
kimen painallukseen.
Kiihdyttämiseen perustuva taloudellisen
ajon suhde
Jos kiihdytys ylittä ä taloudellisen ajon
alueen rajat, taloudellisen ajon aluenäytön
oikea puoli vilkkuu ja taloudellisen ajon
merkkivalo sammuu. ( S. 87)
1
2
OM20C20FI.book Page 93 We dnesday, March 30, 2016 11:08 AM

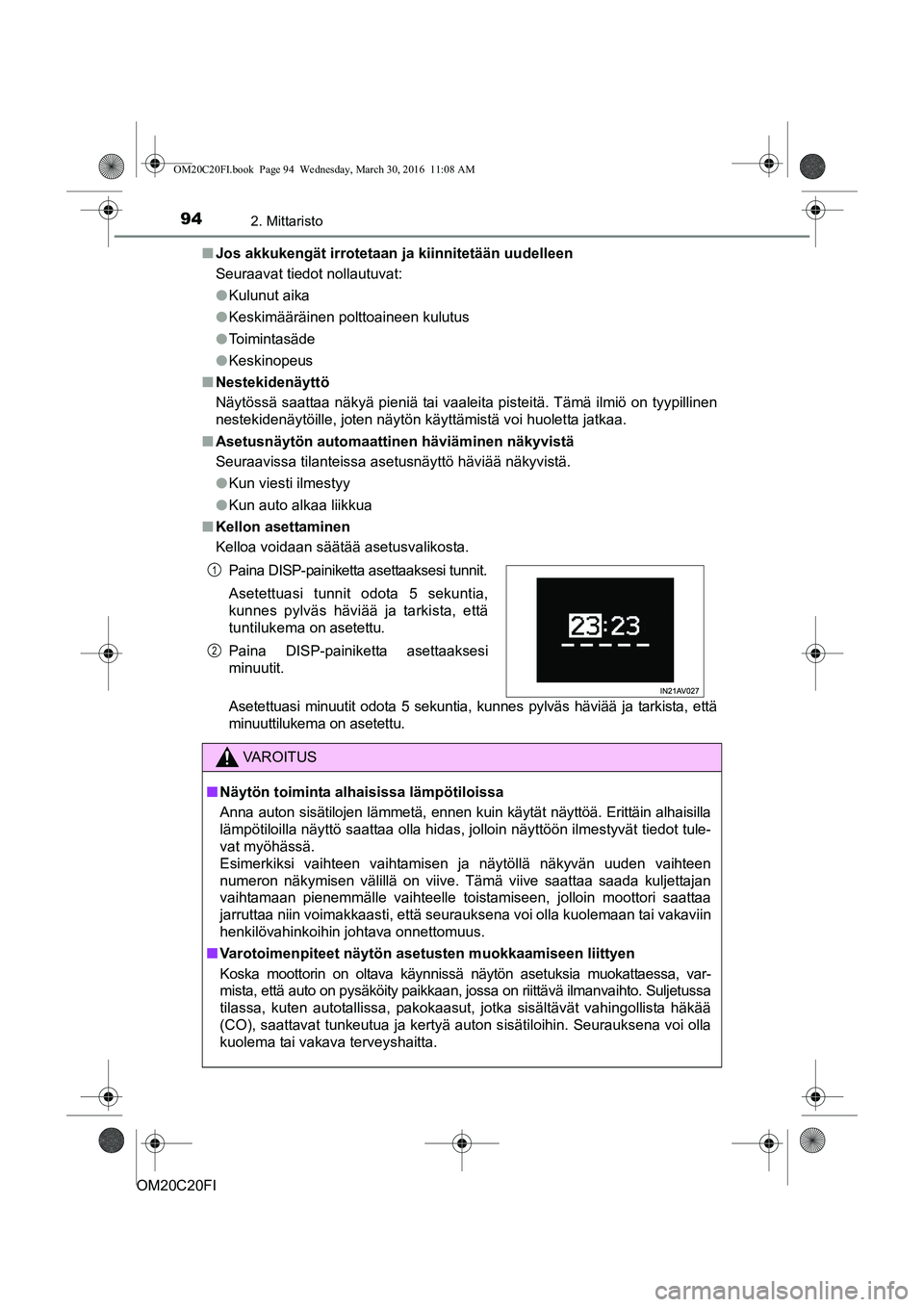

942. Mittaristo
OM20C20FIn
Jos akkukengät irrotetaan ja kiinnitetään uudelleen
Seuraavat tiedot nollautuvat:
lKulunut aika
l Keskimääräinen polttoaineen kulutus
l Toimintasäde
l Keskinopeus
n Nestekidenäyttö
Näytössä saattaa näkyä pieniä tai vaaleita pisteitä. Tämä ilmiö on tyypillinen
nestekidenäytöille, joten näytön käyttämistä voi huoletta jatkaa.
n Asetusnäytön automaatti nen häviäminen näkyvistä
Seuraavissa tilanteissa asetusnäyttö häviää näkyvistä.
l Kun viesti ilmestyy
l Kun auto alkaa liikkua
n Kellon asettaminen
Kelloa voidaan säätää asetusvalikosta.
Asetettuasi minuutit odota 5 sekuntia, kunnes pylväs häviää ja tarkista, että
minuuttilukema on asetettu. Paina DISP-painiketta asettaaksesi tunnit.
Asetettuasi tunnit odota 5 sekuntia,
kunnes pylväs häviää ja tarkista, että
tuntilukema on asetettu.
Paina DISP-painiketta asettaaksesi
minuutit.
VAROITUS
nNäytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät näyttöä. Erittäin alhaisilla
lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät tiedot tule-
vat myöhässä.
Esimerkiksi vaihteen vaihtamisen ja näytöllä näkyvän uuden vaihteen
numeron näkymisen välillä on viive. Tämä viive saattaa saada kuljettajan
vaihtamaan pienemmälle vaihteelle toistamiseen, jolloin moottori saattaa
jarruttaa niin voimakkaasti, että seurauksena voi olla kuolemaan tai vakaviin
henkilövahinkoihin johtava onnettomuus.
n Varotoimenpiteet näytön aset usten muokkaamiseen liittyen
Koska moottorin on oltava käynnissä näytön asetuksia muokattaessa, var-
mista, että auto on pysäköity paikkaan, jossa on riittävä ilmanvaihto. Suljetussa
tilassa, kuten autotallissa, pakokaasut, jotka sisältävät vahingollista häkää
(CO), saattavat tunkeutua ja kertyä auton sisätiloihin. Seurauksena voi olla
kuolema tai vakava terveyshaitta.
1
2
OM20C20FI.book Page 94 We dnesday, March 30, 2016 11:08 AM

95
2
2. Mittaristo
Mittaristo
OM20C20FI
Monitoiminäyttö (autot värinäytöllä)
Monitoiminäyttö välittää kuljettajalle erityyppisiä tietoja autosta.
l Valikkokuvakkeet
Näyttää seuraavan tiedon, kun
kuvake valitaan.
( S. 96)
Jotkut tiedot näytetään auto-
maattisesti tilanteesta riippuen.
Ajotiedot
Valitse tämä halutessasi näyttöön ajamiseen liittyvää tietoa. ( S. 96)
Navigointijärjestelmään liitetty näyttö (joissakin malleissa)
Valitse tämä halutessasi näyttöön seuraavia navigointijärjestelmään
liittyviä tietoja.
• Reittiopastus
• Kompassi (pohjoinen ylhäällä -näyttö / ajosuunta ylhäällä -näyttö)
Audiojärjestelmään liitetty näyttö (joissakin malleissa)
Valitse mahdollistaaksesi audiolähteen valinnan tai raidan valinnan
mittaristosta mittariston ohjauspainikkeita käyttämällä.
Ajamista avustavan järjestelmän tiedot (joissakin malleissa)
Valitse saadaksesi esiin seuraavien järjestelmien tiedot:
• Kaistavahti (LDA) ( S. 231)
• Liikennemerkkien tunnistusjärjestelmä (RSA) ( S. 243)
Varoitusviestien näyttö
Valitse saadaksesi esiin varoitusviestit ja toimenpiteet, joihin tulee
ryhtyä, jos toimintahäiriö havaitaan. (S. 485)
Näytön sisältö
OM20C20FI.book Page 95 Wednesday, March 30, 2016 11:08 AM

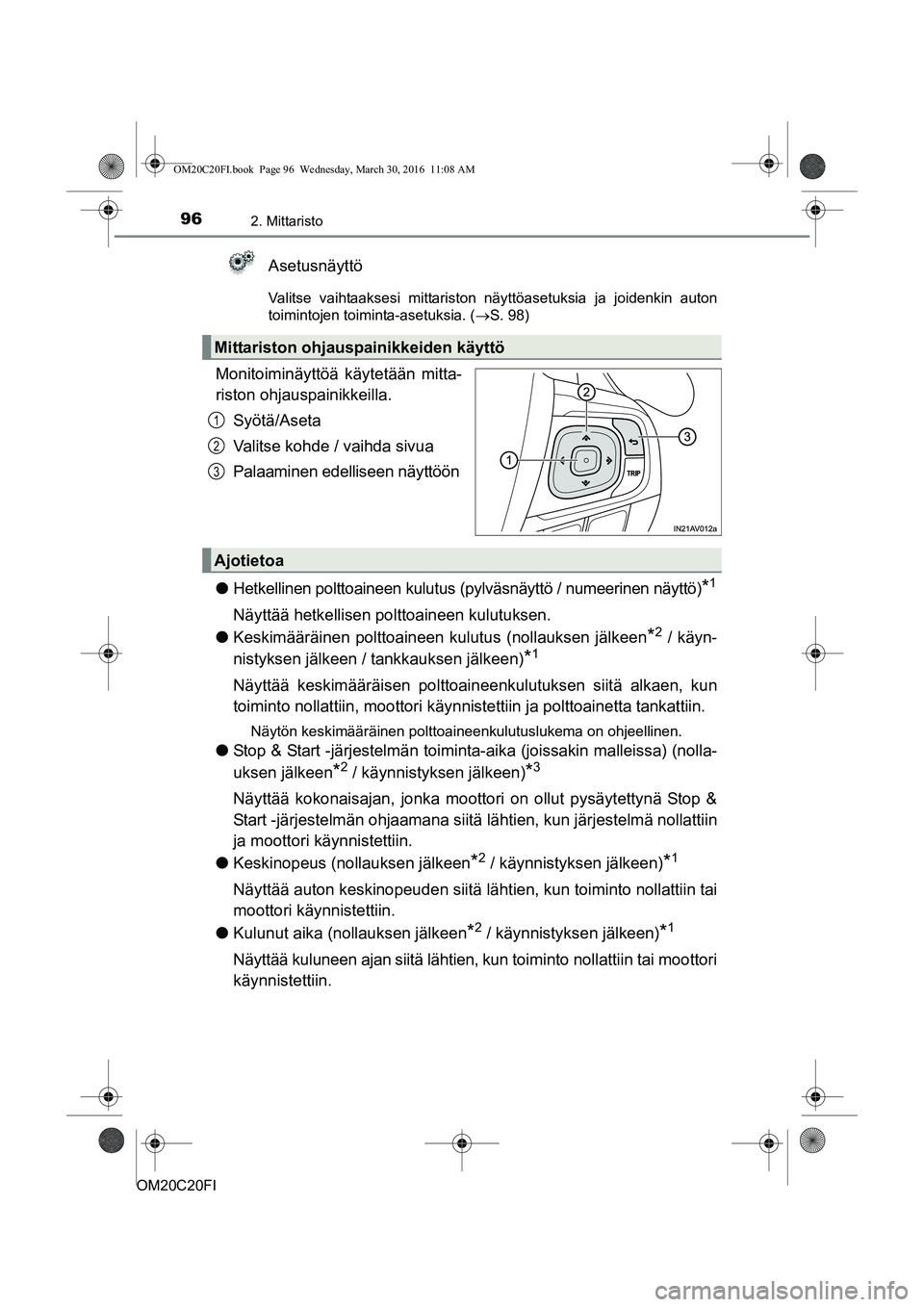

962. Mittaristo
OM20C20FI
Asetusnäyttö
Valitse vaihtaaksesi mittariston näyttöasetuksia ja joidenkin auton
toimintojen toiminta-asetuksia. (S. 98)
Monitoiminäyttöä käytetään mitta-
riston ohjauspainikkeilla.
Syötä/Aseta
Valitse kohde / vaihda sivua
Palaaminen edelliseen näyttöön
l Hetkellinen polttoaineen kulutus (pylväsnäyttö / numeerinen näyttö)
*1
Näyttää hetkellisen po lttoaineen kulutuksen.
l Keskimääräinen polttoaineen kulutus (nollauksen jälkeen
*2 / käyn-
nistyksen jälkeen / tankkauksen jälkeen)
*1
Näyttää keskimääräisen polttoaineenkulutuksen siit ä alkaen, kun
toiminto nollattiin, mootto ri käynnistettiin ja polttoainetta tankattiin.
Näytön keskimääräinen polttoaineenkulutuslukema on ohjeellinen.
lStop & Start -järjestelmän toiminta-aika (joissakin malleissa) (nolla-
uksen jälkeen
*2 / käynnistyksen jälkeen)*3
Näyttää kokonaisajan, jonka moottori on ollut pysäytettynä Stop &
Start -järjestelmän ohjaamana siitä lähtien, kun järjestelmä nollattiin
ja moottori käynnistettiin.
l Keskinopeus (nollauksen jälkeen
*2 / käynnistyksen jälkeen)*1
Näyttää auton keskinopeuden siitä läht ien, kun toiminto nollattiin tai
moottori käynnistettiin.
l Kulunut aika (nollauksen jälkeen
*2 / käynnistyksen jälkeen)*1
Näyttää kuluneen ajan siitä lähtien, kun toiminto nollattiin tai moottori
käynnistettiin.
Mittariston ohjauspainikkeiden käyttö
1
2
3
Ajotietoa
OM20C20FI.book Page 96 We dnesday, March 30, 2016 11:08 AM
