2016 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

4497-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito

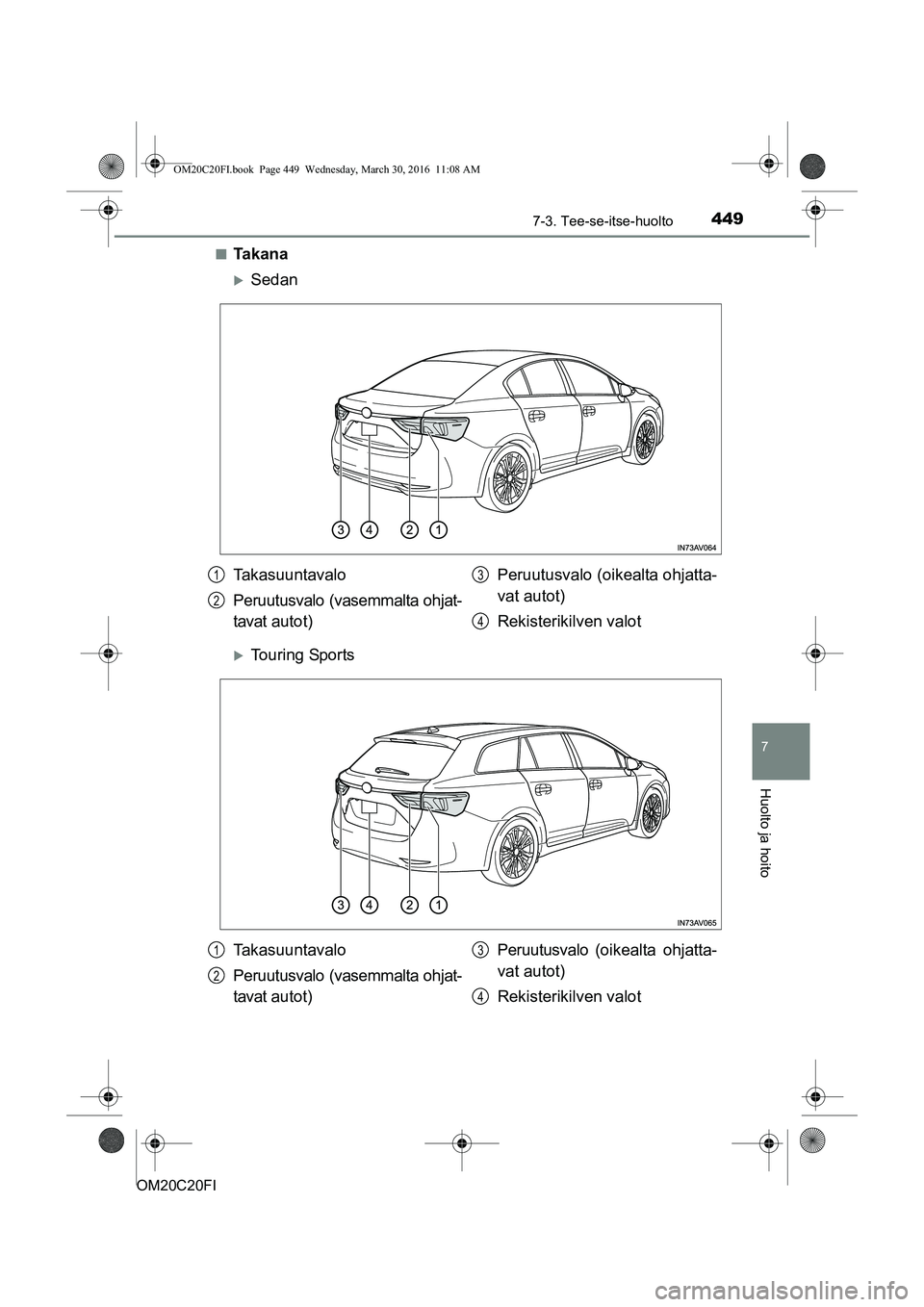

nTa k a n a
Sedan
Touring Sports
Takasuuntavalo
Peruutusvalo (vasemmalta ohjat-
tavat autot)Peruutusvalo (oikealta ohjatta-
vat autot)
Rekisterikilven valot1
2
3
4
Takasuuntavalo
Peruutusvalo (vasemmalta ohjat-
tavat autot)Peruutusvalo (oikealta ohjatta-
vat autot)
Rekisterikilven valot1
2
3
4
OM20C20FI.book Page 449 Wednesday, March 30, 2016 11:08 AM

4507-3. Tee-se-itse-huolto
OM20C20FIn

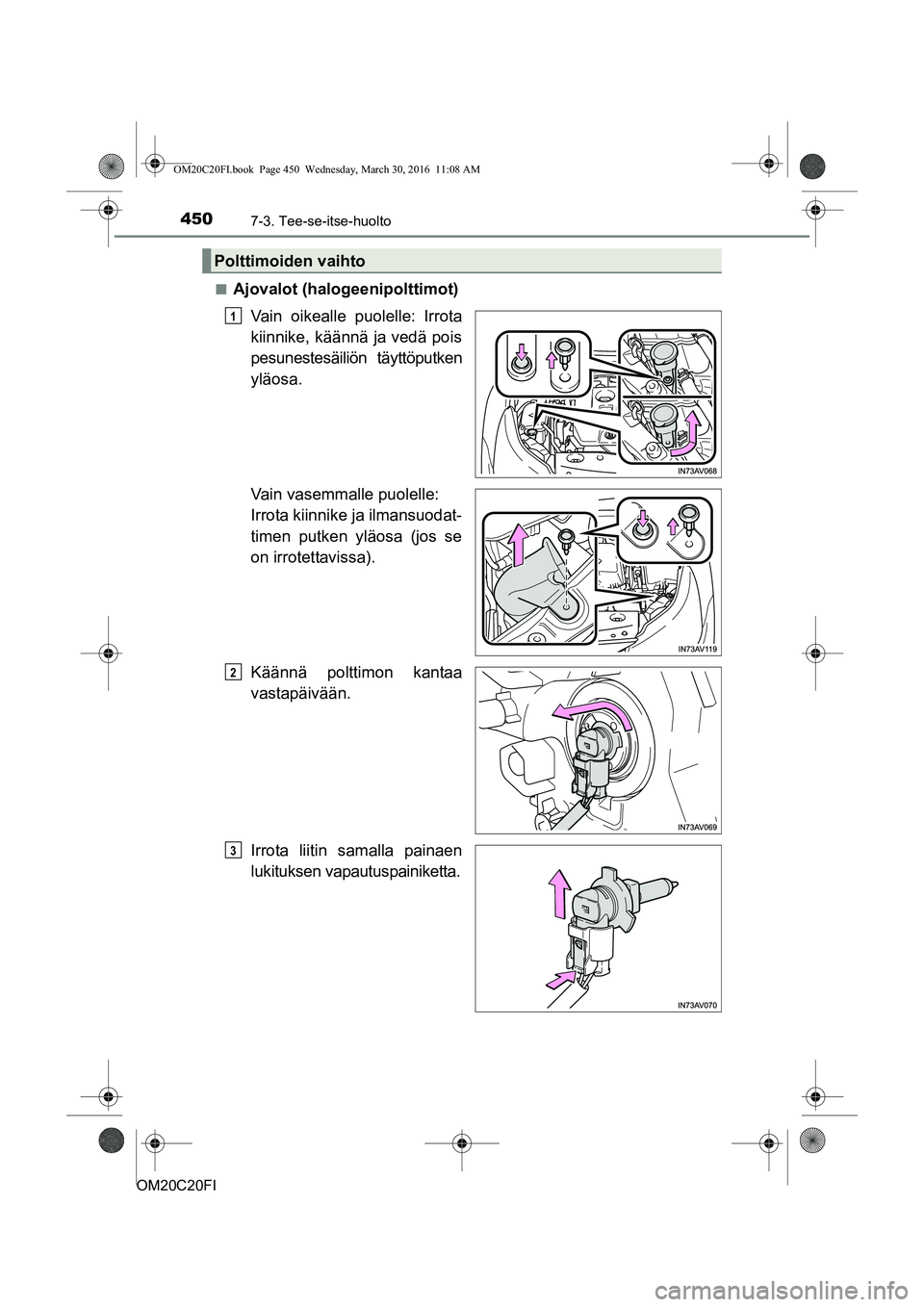

Ajovalot (halogeenipolttimot)
Vain oikealle puolelle: Irrota
kiinnike, käännä ja vedä pois
pesunestesäiliön täyttöputken
yläosa.
Vain vasemmalle puolelle:
Irrota kiinnike ja ilmansuodat-
timen putken yläosa (jos se
on irrotettavissa).
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
OM20C20FI.book Page 450 Wednesday, March 30, 2016 11:08 AM

4517-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito

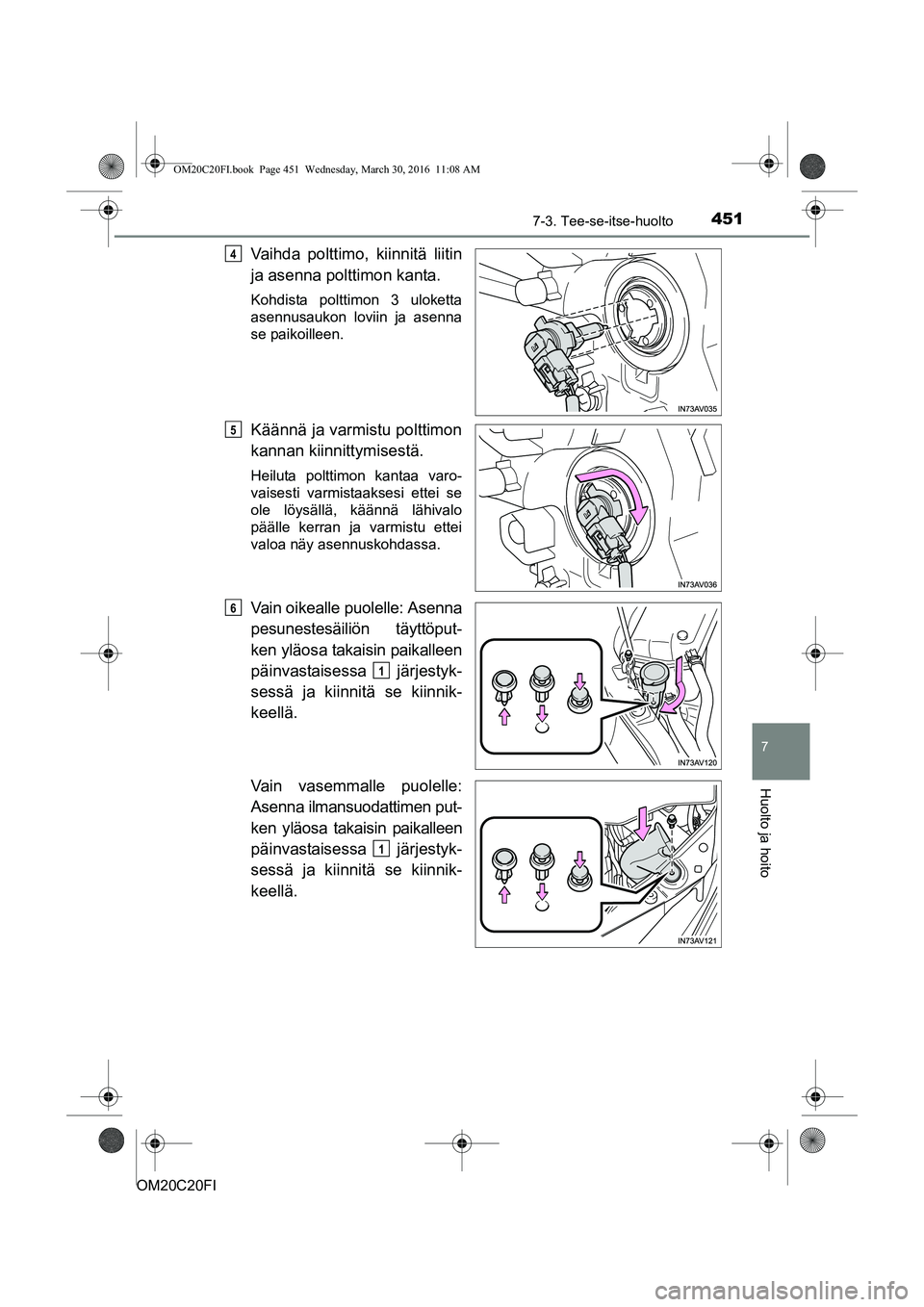

Vaihda polttimo, kiinnitä liitin
ja asenna polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi ettei se
ole löysällä, käännä lähivalo
päälle kerran ja varmistu ettei
valoa näy asennuskohdassa.
Vain oikealle puolelle: Asenna
pesunestesäiliön täyttöput-
ken yläosa takaisin paikalleen
päinvastaisessa järjestyk-
sessä ja kiinnitä se kiinnik-
keellä.
Vain vasemmalle puolelle:
Asenna ilmansuodattimen put-
ken yläosa takaisin paikalleen
päinvastaisessa järjestyk-
sessä ja kiinnitä se kiinnik-
keellä.
4
5
6
1
1
OM20C20FI.book Page 451 Wednesday, March 30, 2016 11:08 AM

4527-3. Tee-se-itse-huolto
OM20C20FIn

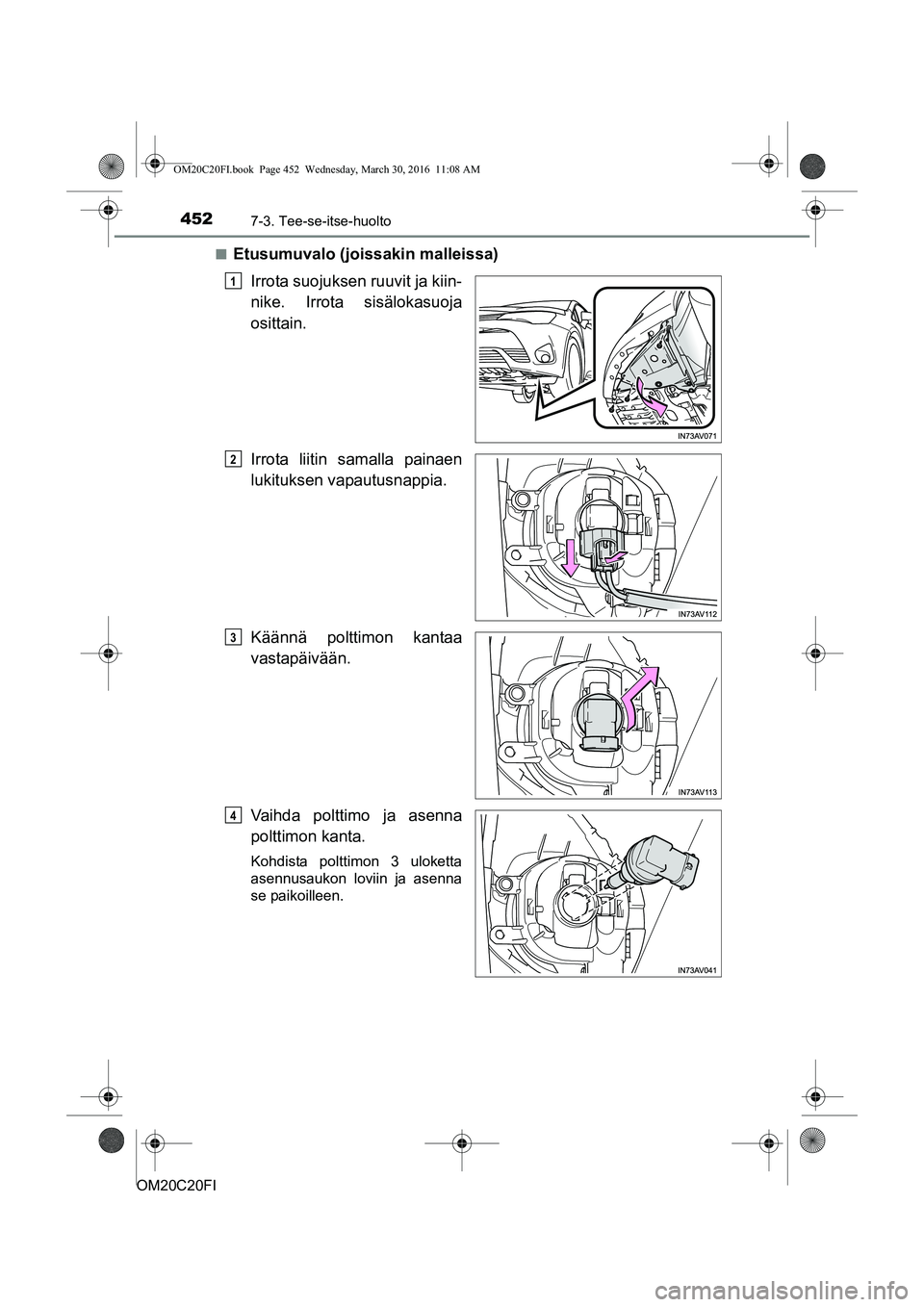

Etusumuvalo (joissakin malleissa)
Irrota suojuksen ruuvit ja kiin-
nike. Irrota sisälokasuoja
osittain.
Irrota liitin samalla painaen
lukituksen vapautusnappia.
Käännä polttimon kantaa
vastapäivään.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
1
2
3
4
OM20C20FI.book Page 452 Wednesday, March 30, 2016 11:08 AM

4537-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito

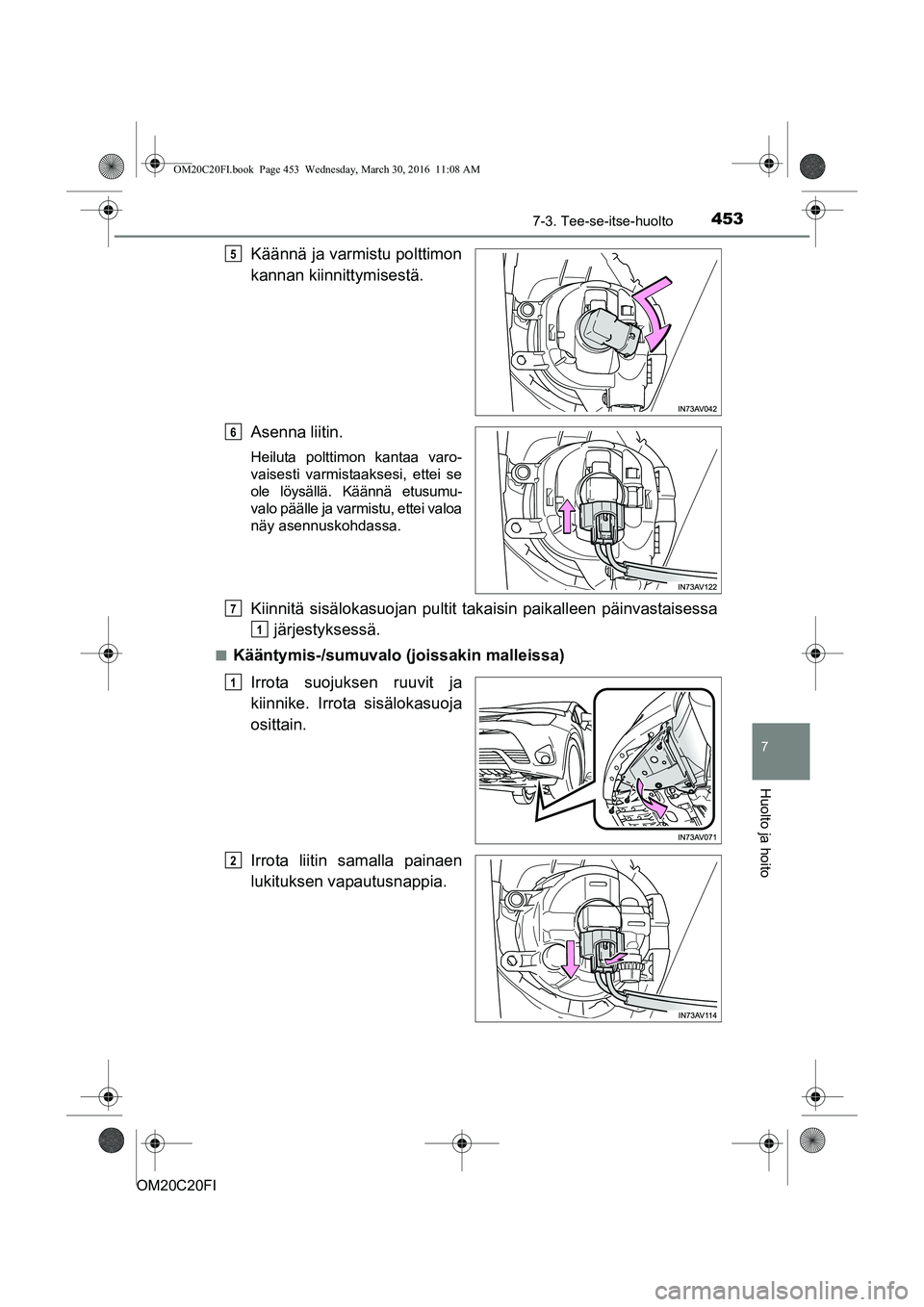

Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kiinnitä sisälokasuojan pultit takaisin paikalleen päinvastaisessa
järjestyksessä.
nKääntymis-/sumuvalo (joissakin malleissa)
Irrota suojuksen ruuvit ja
kiinnike. Irrota sisälokasuoja
osittain.
Irrota liitin samalla painaen
lukituksen vapautusnappia.
5
6
7
1
1
2
OM20C20FI.book Page 453 Wednesday, March 30, 2016 11:08 AM

4547-3. Tee-se-itse-huolto
OM20C20FI

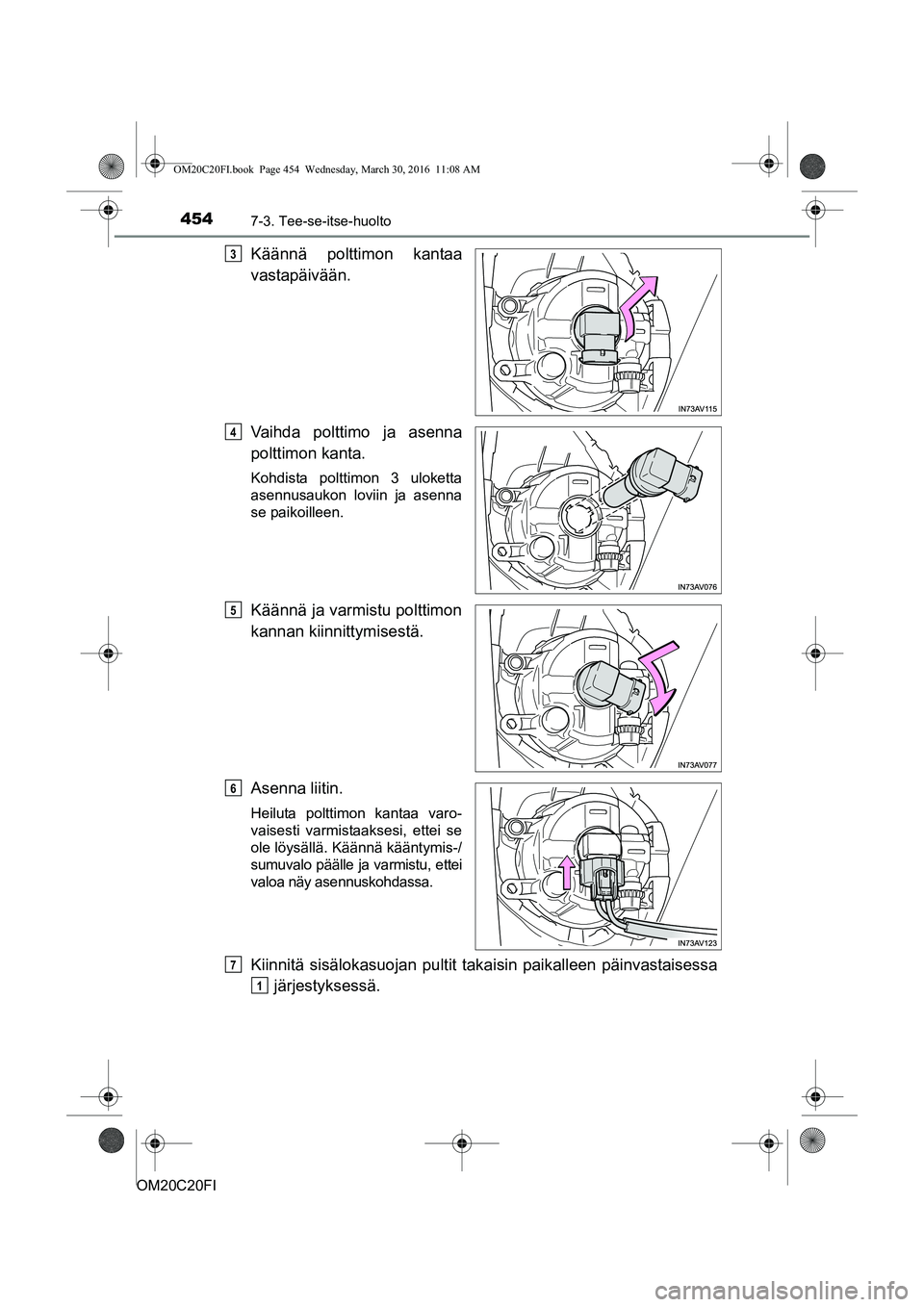

Käännä polttimon kantaa
vastapäivään.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä kääntymis-/
sumuvalo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Kiinnitä sisälokasuojan pultit takaisin paikalleen päinvastaisessa
järjestyksessä.
3
4
5
6
7
1
OM20C20FI.book Page 454 Wednesday, March 30, 2016 11:08 AM

4557-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito

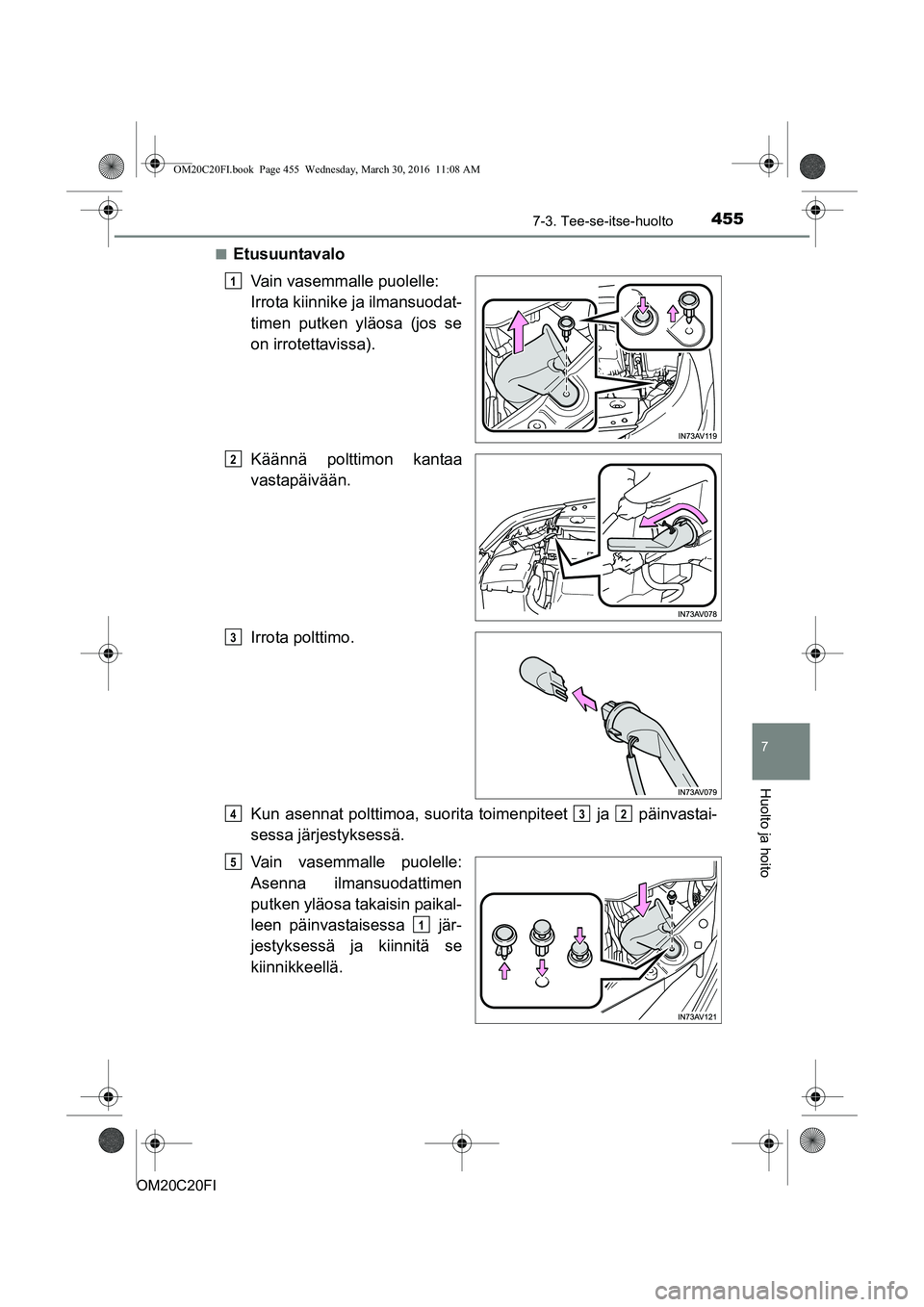

nEtusuuntavaloVain vasemmalle puolelle:
Irrota kiinnike ja ilmansuodat-
timen putken yläosa (jos se
on irrotettavissa).
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat polttimoa, suorita to imenpiteet ja päinvastai-
sessa järjestyksessä.
Vain vasemmalle puolelle:
Asenna ilmansuodattimen
putken yläosa takaisin paikal-
leen päinvastaisessa jär-
jestyksessä ja kiinnitä se
kiinnikkeellä.
1
2
3
432
5
1
OM20C20FI.book Page 455 Wednesday, March 30, 2016 11:08 AM

4567-3. Tee-se-itse-huolto
OM20C20FIn

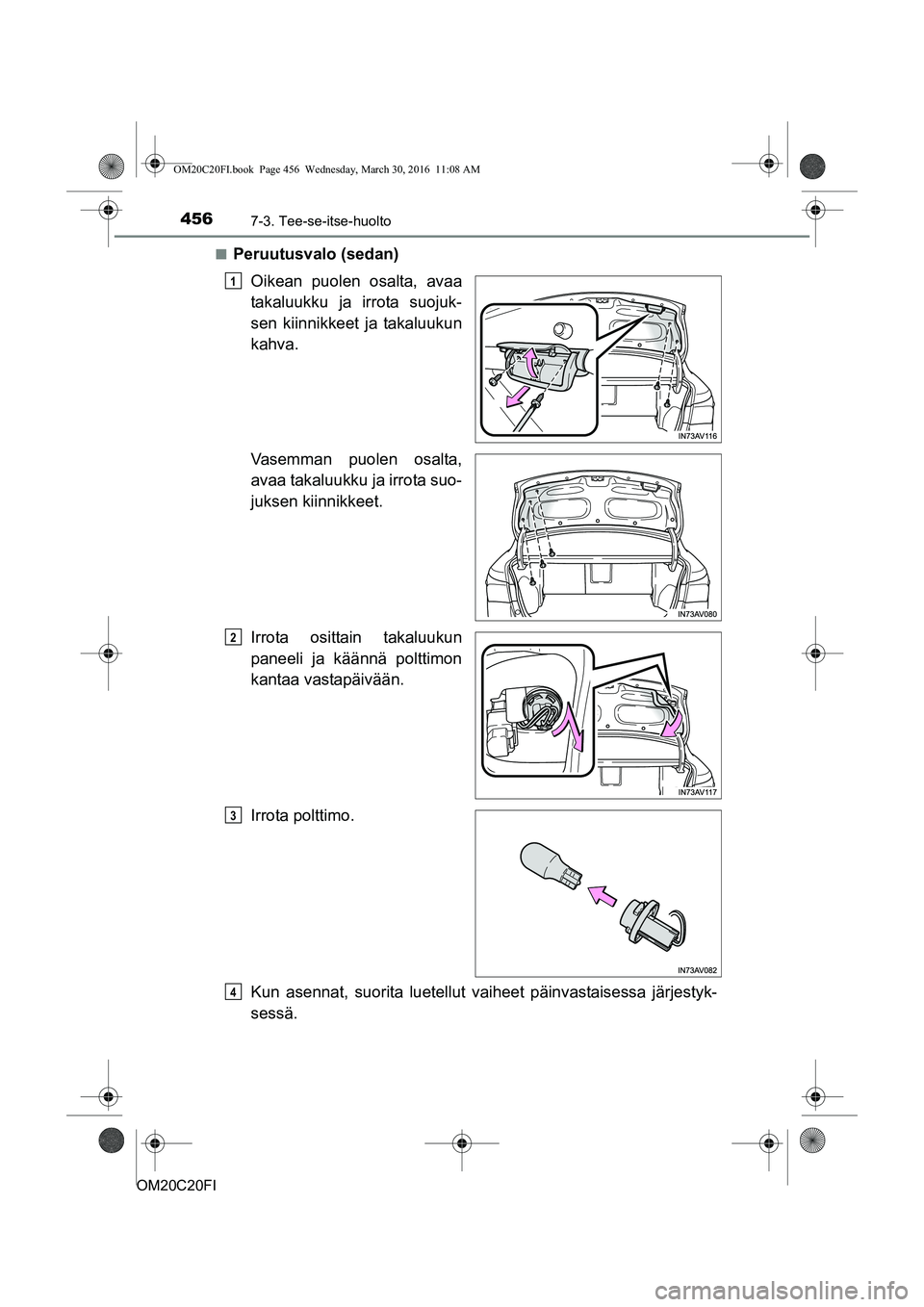

Peruutusvalo (sedan)
Oikean puolen osalta, avaa
takaluukku ja irrota suojuk-
sen kiinnikkeet ja takaluukun
kahva.
Vasemman puolen osalta,
avaa takaluukku ja irrota suo-
juksen kiinnikkeet.
Irrota osittain takaluukun
paneeli ja käännä polttimon
kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C20FI.book Page 456 Wednesday, March 30, 2016 11:08 AM
