2016 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

5058-2. Toimenpiteet häiriön sattuessa
OM20C20FI
8
Häiriön sattuessa

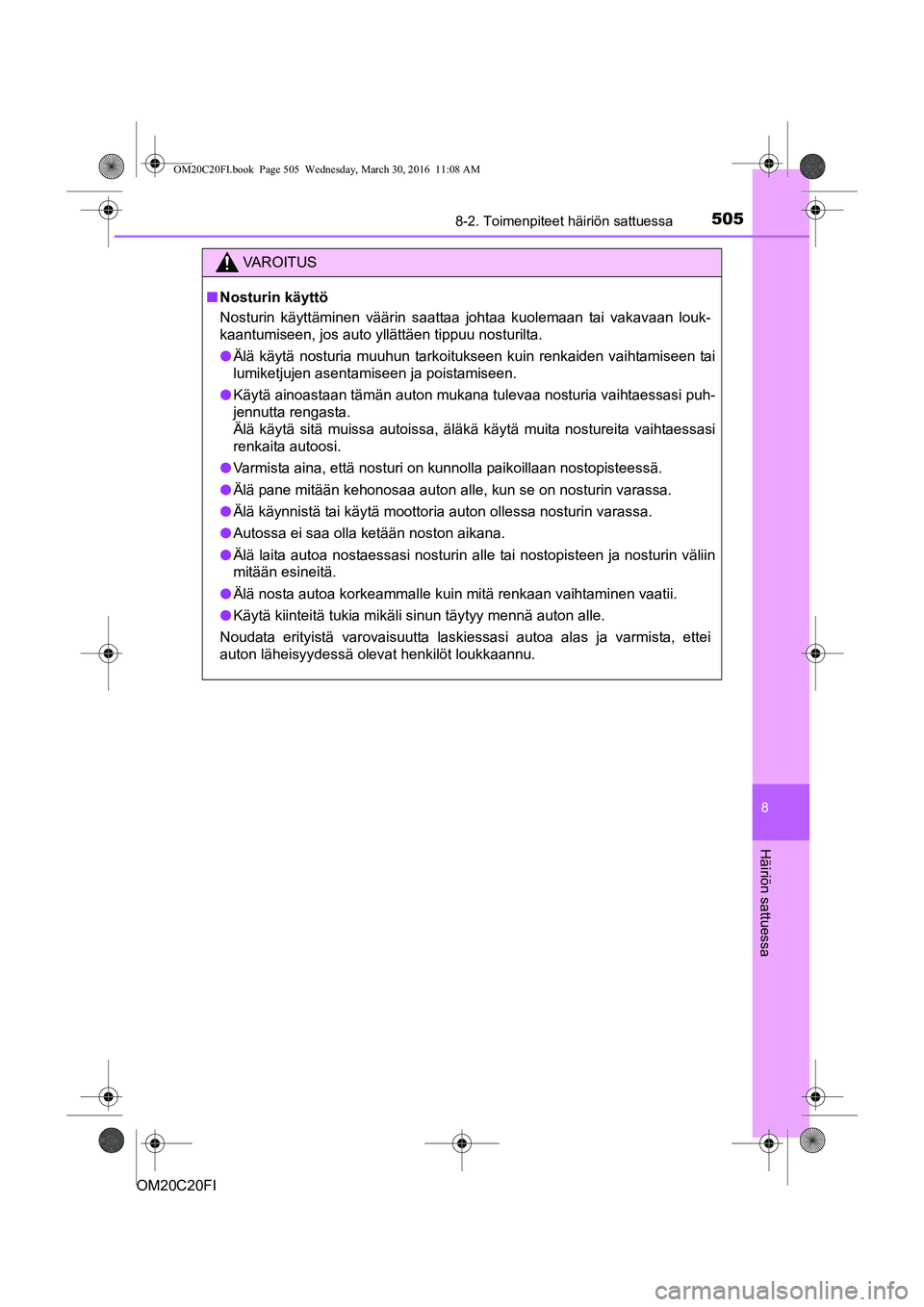

VAROITUS
nNosturin käyttö
Nosturin käyttäminen väärin saattaa johtaa kuolemaan tai vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi puh-
jennutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Varmista aina, että nosturi on kunnolla paikoillaan nostopisteessä.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä tai käytä moottoria auton ollessa nosturin varassa.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
Noudata erityistä varovaisuutta laskiessasi autoa alas ja varmista, ettei
auton läheisyydessä olevat henkilöt loukkaannu.
OM20C20FI.book Page 505 Wednesday, March 30, 2016 11:08 AM

5068-2. Toimenpiteet häiriön sattuessa
OM20C20FI

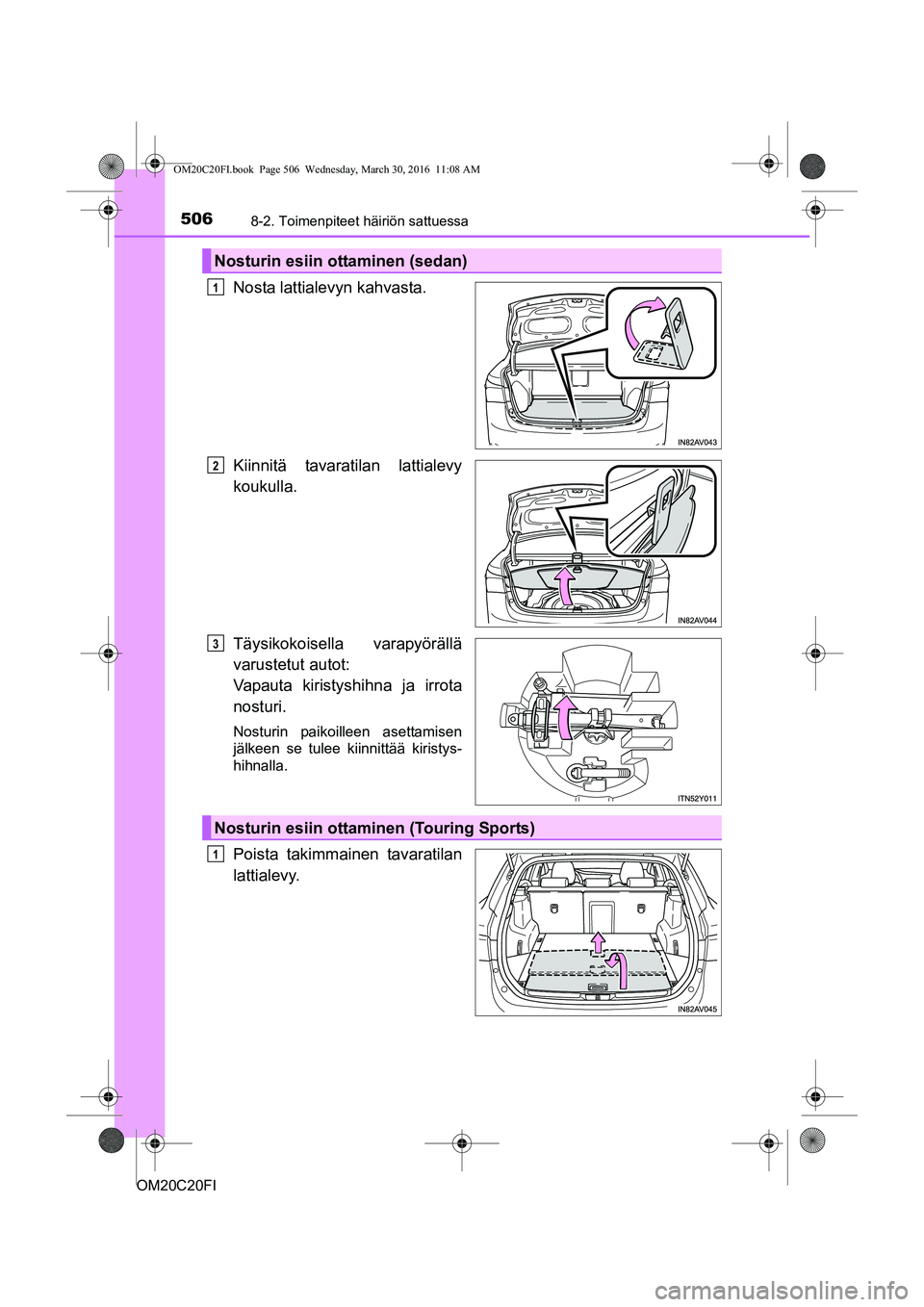

Nosta lattialevyn kahvasta.
Kiinnitä tavaratilan lattialevy
koukulla.
Täysikokoisella varapyörällä
varustetut autot:
Vapauta kiristyshihna ja irrota
nosturi.
Nosturin paikoilleen asettamisen
jälkeen se tulee kiinnittää kiristys-
hihnalla.
Poista takimmainen tavaratilan
lattialevy.
Nosturin esiin ottaminen (sedan)
1
2
3
Nosturin esiin ottaminen (Touring Sports)
1
OM20C20FI.book Page 506 Wednesday, March 30, 2016 11:08 AM

5078-2. Toimenpiteet häiriön sattuessa
OM20C20FI
8
Häiriön sattuessa

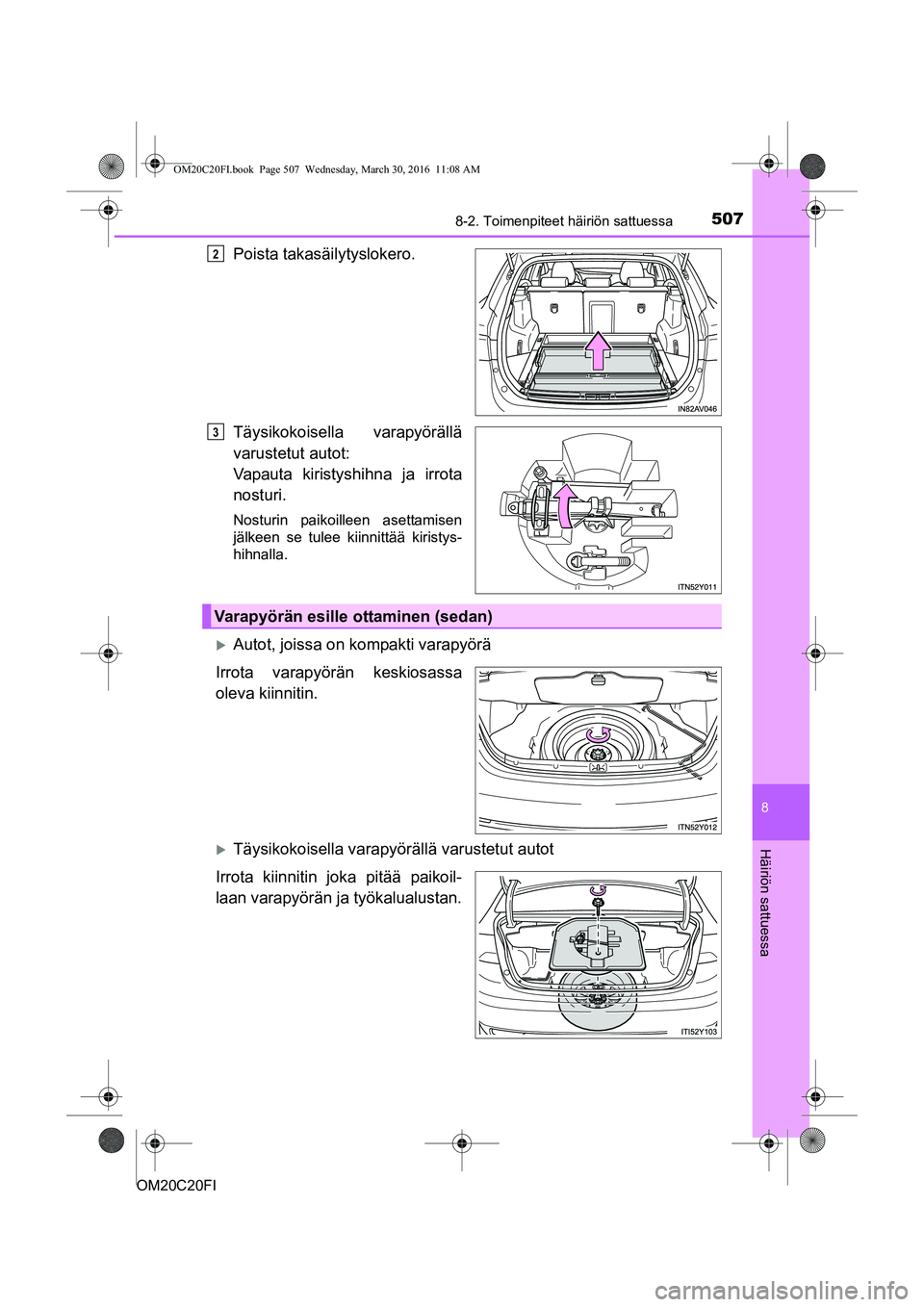

Poista takasäilytyslokero.
Täysikokoisella varapyörällä
varustetut autot:
Vapauta kiristyshihna ja irrota
nosturi.
Nosturin paikoilleen asettamisen
jälkeen se tulee kiinnittää kiristys-
hihnalla.
Autot, joissa on kompakti varapyörä
Irrota varapyörän keskiosassa
oleva kiinnitin.
Täysikokoisella varapyörällä varustetut autot
Irrota kiinnitin joka pitää paikoil-
laan varapyörän ja työkalualustan.
2
3
Varapyörän esille ottaminen (sedan)
OM20C20FI.book Page 507 Wednesday, March 30, 2016 11:08 AM

5088-2. Toimenpiteet häiriön sattuessa
OM20C20FI

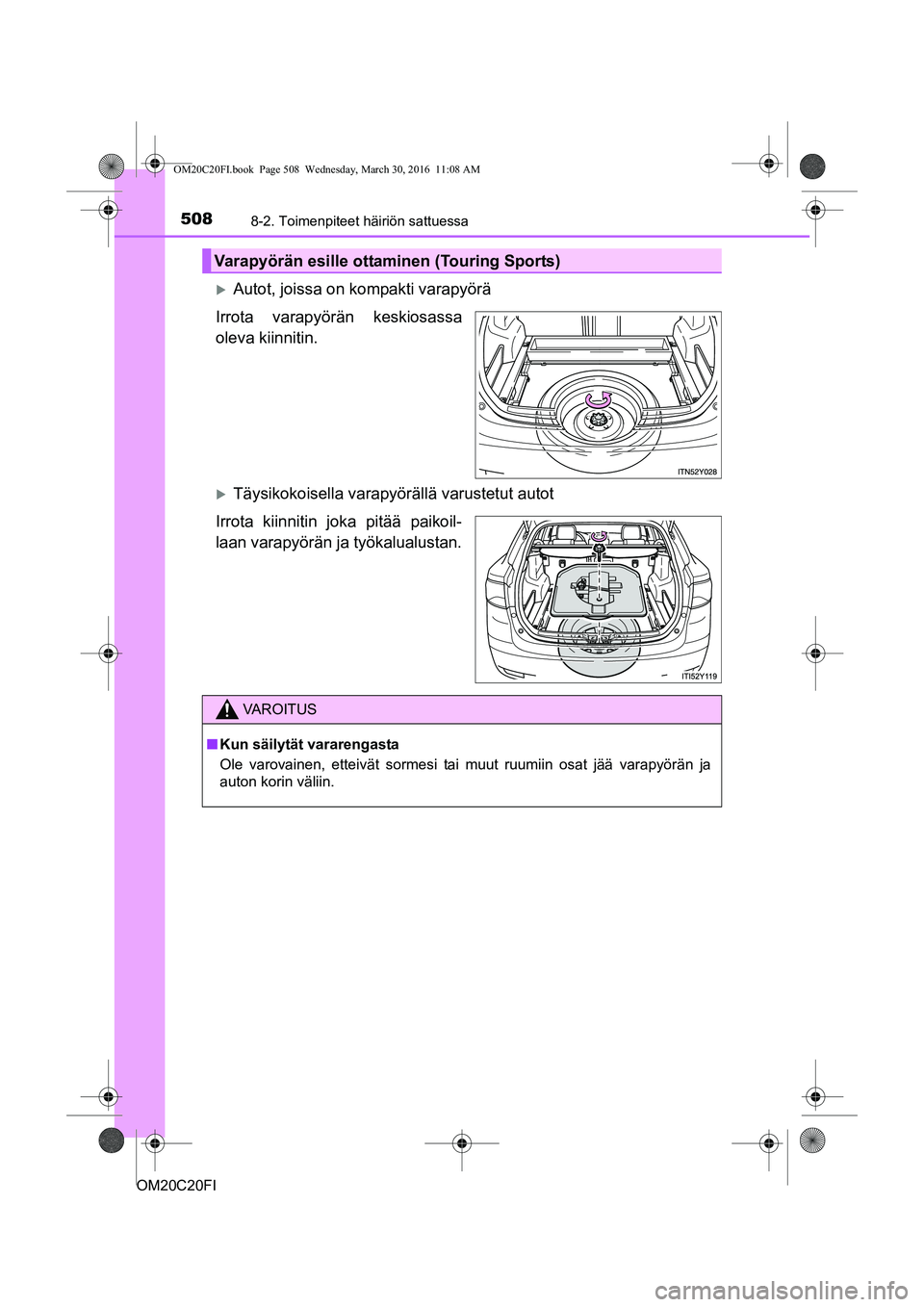

Autot, joissa on kompakti varapyörä
Irrota varapyörän keskiosassa
oleva kiinnitin.
Täysikokoisella varapyörällä varustetut autot
Irrota kiinnitin joka pitää paikoil-
laan varapyörän ja työkalualustan.
Varapyörän esille ottaminen (Touring Sports)
VAROITUS
n Kun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruumiin osat jää varapyörän ja
auton korin väliin.
OM20C20FI.book Page 508 Wednesday, March 30, 2016 11:08 AM

5098-2. Toimenpiteet häiriön sattuessa
OM20C20FI
8
Häiriön sattuessa

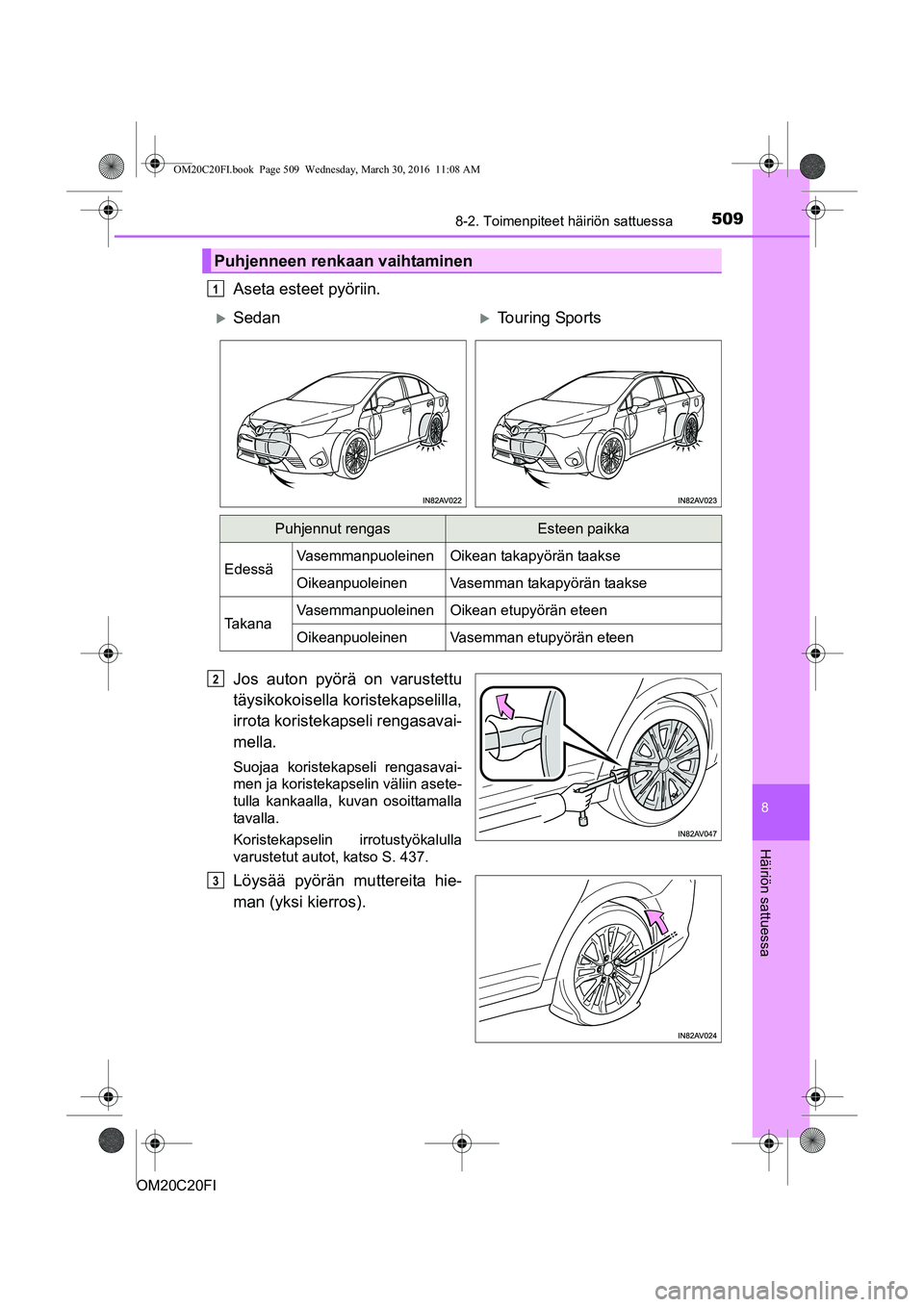

Aseta esteet pyöriin.
Jos auton pyörä on varustettu
täysikokoisella koristekapselilla,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
Koristekapselin irrotustyökalulla
varustetut autot, katso S. 437.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
SedanTouring Sports
Puhjennut rengasEsteen paikka
Edessä Vasemmanpuoleinen Oikean takapyörän taakse
Oikeanpuoleinen Vasemman takapyörän taakse
TakanaVasemmanpuoleinenOikean etupyörän eteen
OikeanpuoleinenVasemman etupyörän eteen
2
3
OM20C20FI.book Page 509 Wednesday, March 30, 2016 11:08 AM

5108-2. Toimenpiteet häiriön sattuessa
OM20C20FI

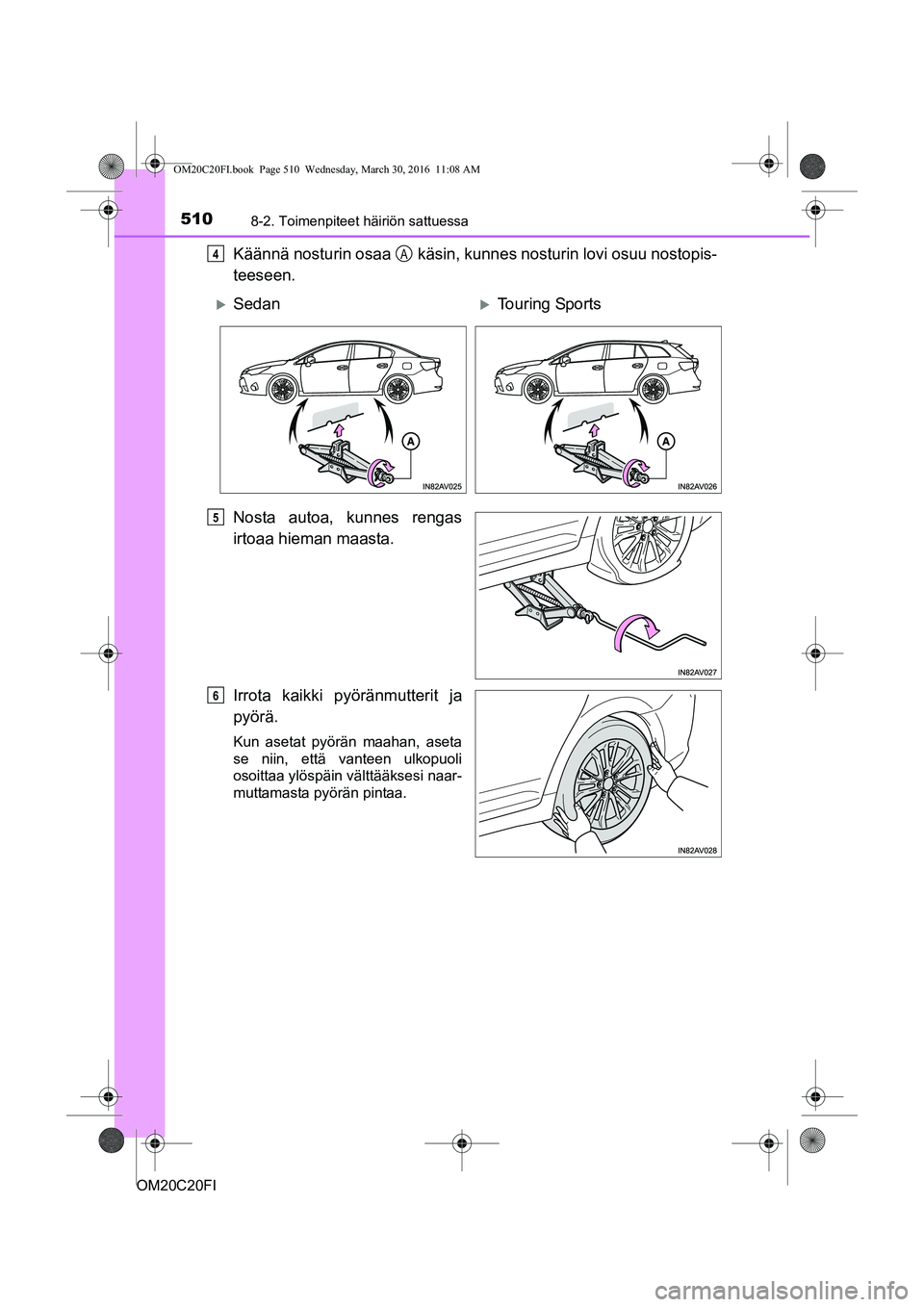

Käännä nosturin osaa käsin, kunnes nosturin lovi osuu nostopis-
teeseen.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4A
SedanTouring Sports
5
6
OM20C20FI.book Page 510 Wednesday, March 30, 2016 11:08 AM

5118-2. Toimenpiteet häiriön sattuessa
OM20C20FI
8
Häiriön sattuessa

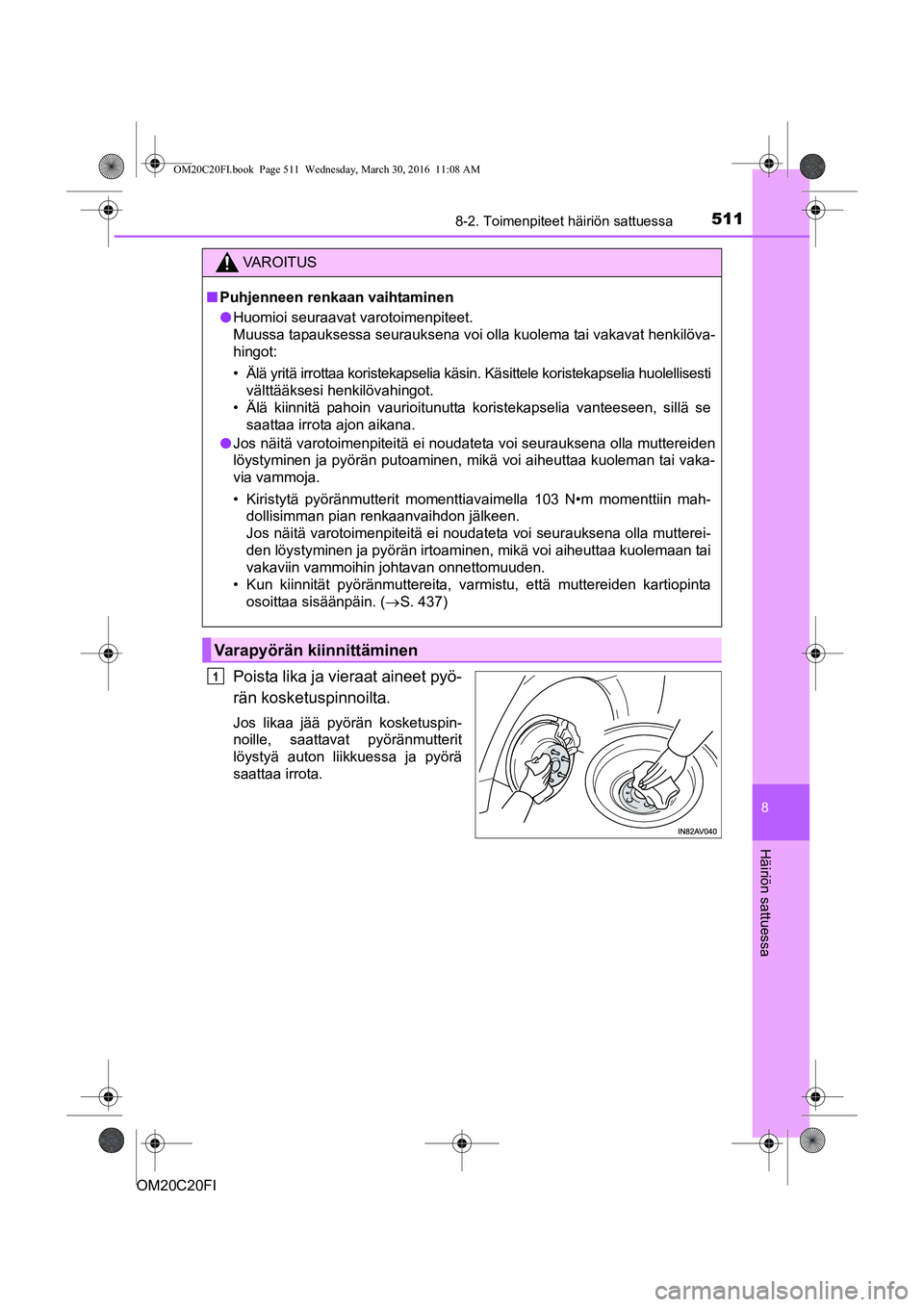

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos likaa jää pyörän kosketuspin-
noille, saattavat pyöränmutterit
löystyä auton liikkuessa ja pyörä
saattaa irrota.
VAROITUS
nPuhjenneen renkaan vaihtaminen
l Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolellisesti
välttääksesi henkilövahingot.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se
saattaa irrota ajon aikana.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla mutterei-
den löystyminen ja pyörän irtoaminen, mikä voi aiheuttaa kuolemaan tai
vakaviin vammoihin johtavan onnettomuuden.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden kartiopinta
osoittaa sisäänpäin. ( S. 437)
Varapyörän kiinnittäminen
1
OM20C20FI.book Page 511 Wednesday, March 30, 2016 11:08 AM

5128-2. Toimenpiteet häiriön sattuessa
OM20C20FI

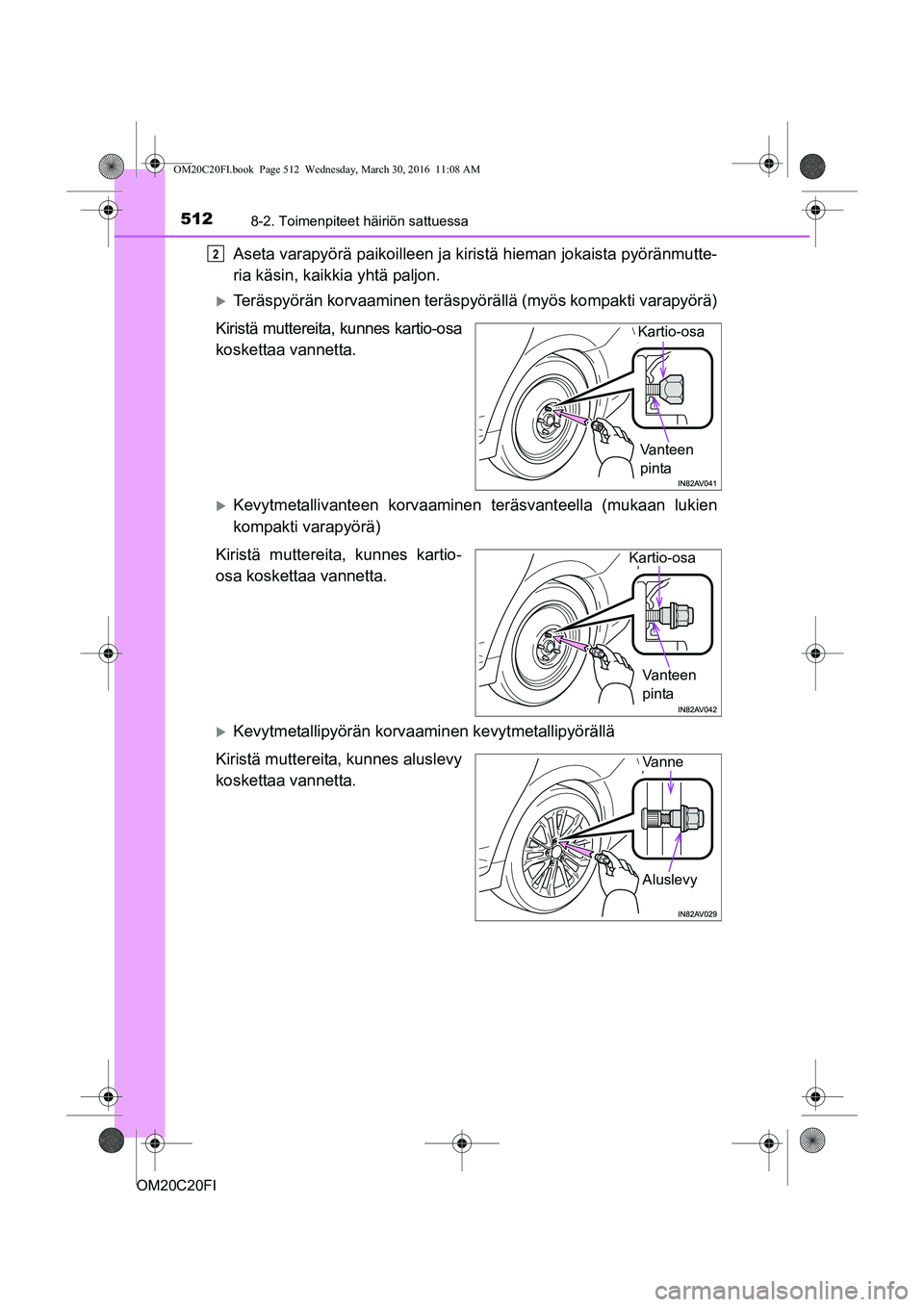

Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Teräspyörän korvaaminen teräspyörällä (myös kompakti varapyörä)
Kiristä muttereita, kunnes kartio-osa
koskettaa vannetta.
Kevytmetallivanteen korvaaminen teräsvanteella (mukaan lukien
kompakti varapyörä)
Kiristä muttereita, kunnes kartio-
osa koskettaa vannetta.
Kevytmetallipyörän korvaamin en kevytmetallipyörällä
Kiristä muttereita , kunnes aluslevy
koskettaa vannetta.
2
Vanteen
pinta
Kartio-osa
Kartio-osa
Vanteen
pinta
Aluslevy
Vanne
OM20C20FI.book Page 512 Wednesday, March 30, 2016 11:08 AM
