571-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi
VAROITUS
nKun käytät lasten turvalaitetta
l Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä, varmista, että olka-
vyön osa kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olkapään yli.
l Käytä lapsen ikään ja kokoon nähden sopivaa lasten turvalaitetta ja asenna
se takaistuimelle.
lAsenna lasten turvalaite etuistuimelle
kasvot ajosuuntaan päin vain silloin,
kun se on välttämätöntä. Jos kiinnität
lasten turvalaitteen etuistuimelle kasvot
ajosuuntaan päin, siirrä istuin taakse
ääriasentoonsa. Jos näin ei toimita voi
seurauksena olla kuolema tai vakava louk-
kaantuminen turvatyynyjen täyttyessä.
l Älä anna lapsen nojata päällään tai mil-
lään kehon osallaan ovea, sitä istuimen
osaa, etupilaria, takapilaria tai niitä
katon sivuosia vasten, mistä SRS-sivu-
turvatyynyt ja SRS-ikkunaturvatyynyt
avautuvat, vaikka lapsi olisi kiinnitetty
turvalaitteeseen. On vaarallista, jos SRS-
sivuturvatyynyt ja SRS-ikkunaturvatyy-
nyt avautuvat, sillä siitä aiheutuva isku
voi aiheuttaa lapsen kuoleman tai
vakavan loukkaantumisen.
l Jos kuljettajan istuin joutuu kosketuksiin
turvalaitteen kanssa ja estää laitteen
oikeanlaisen kiinnittämisen, aseta turva-
laite etumatkustajan puoleiselle takais-
tuimelle. ( S. 60, 67)
OM20C20FI.book Page 57 We dnesday, March 30, 2016 11:08 AM

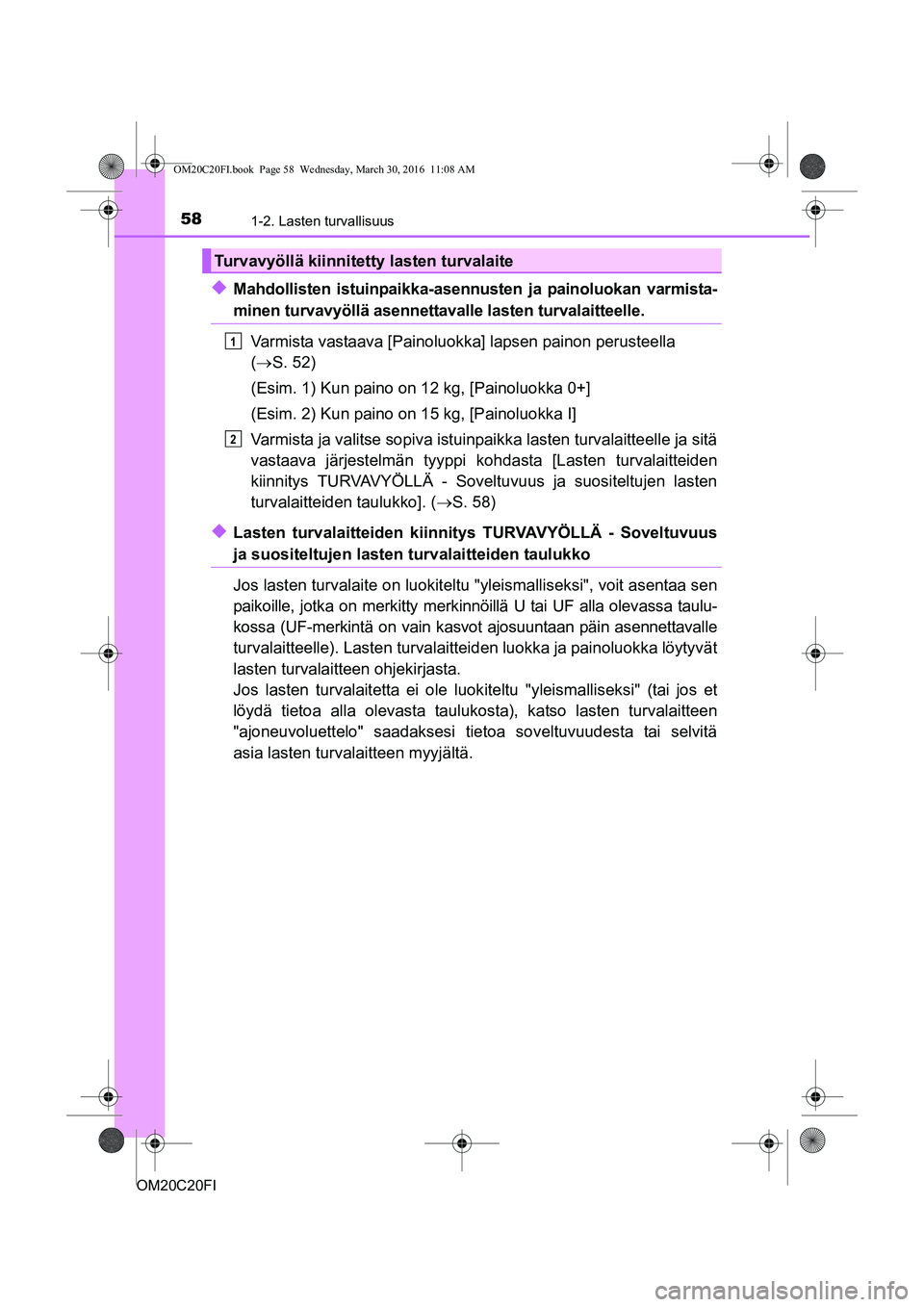

581-2. Lasten turvallisuus
OM20C20FI
uMahdollisten istuinpaikka-asennusten ja painoluokan varmista-
minen turvavyöllä asennettavalle lasten turvalaitteelle.
Varmista vastaava [Painoluokka] lapsen painon perusteella
( S. 52)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Varmista ja valitse sopiva istuinpa ikka lasten turvalaitteelle ja sitä
vastaava järjestelmän tyyppi ko hdasta [Lasten turvalaitteiden
kiinnitys TURVAVYÖLLÄ - Sovelt uvuus ja suositeltujen lasten
turvalaitteiden taulukko]. ( S. 58)
uLasten turvalaitteiden kiinni tys TURVAVYÖLLÄ - Soveltuvuus
ja suositeltujen lasten turvalaitteiden taulukko
Jos lasten turvalaite on luokiteltu "yleismalliseksi", voit asentaa sen
paikoille, jotka on merkitty merkinnöillä U tai UF alla olevassa taulu-
kossa (UF-merkintä on vain kasvot ajosuuntaan päin asennettavalle
turvalaitteelle). Lasten turvalaittei den luokka ja painoluokka löytyvät
lasten turvalaitteen ohjekirjasta.
Jos lasten turvalaitetta ei ole luok iteltu "yleismalliseksi" (tai jos et
löydä tietoa alla olevasta tauluk osta), katso lasten turvalaitteen
"ajoneuvoluettelo" saadaksesi tietoa soveltuvuudesta tai selvitä
asia lasten turvalaitteen myyjältä.
Turvavyöllä kiinnitetty lasten turvalaite
1
2
OM20C20FI.book Page 58 We dnesday, March 30, 2016 11:08 AM

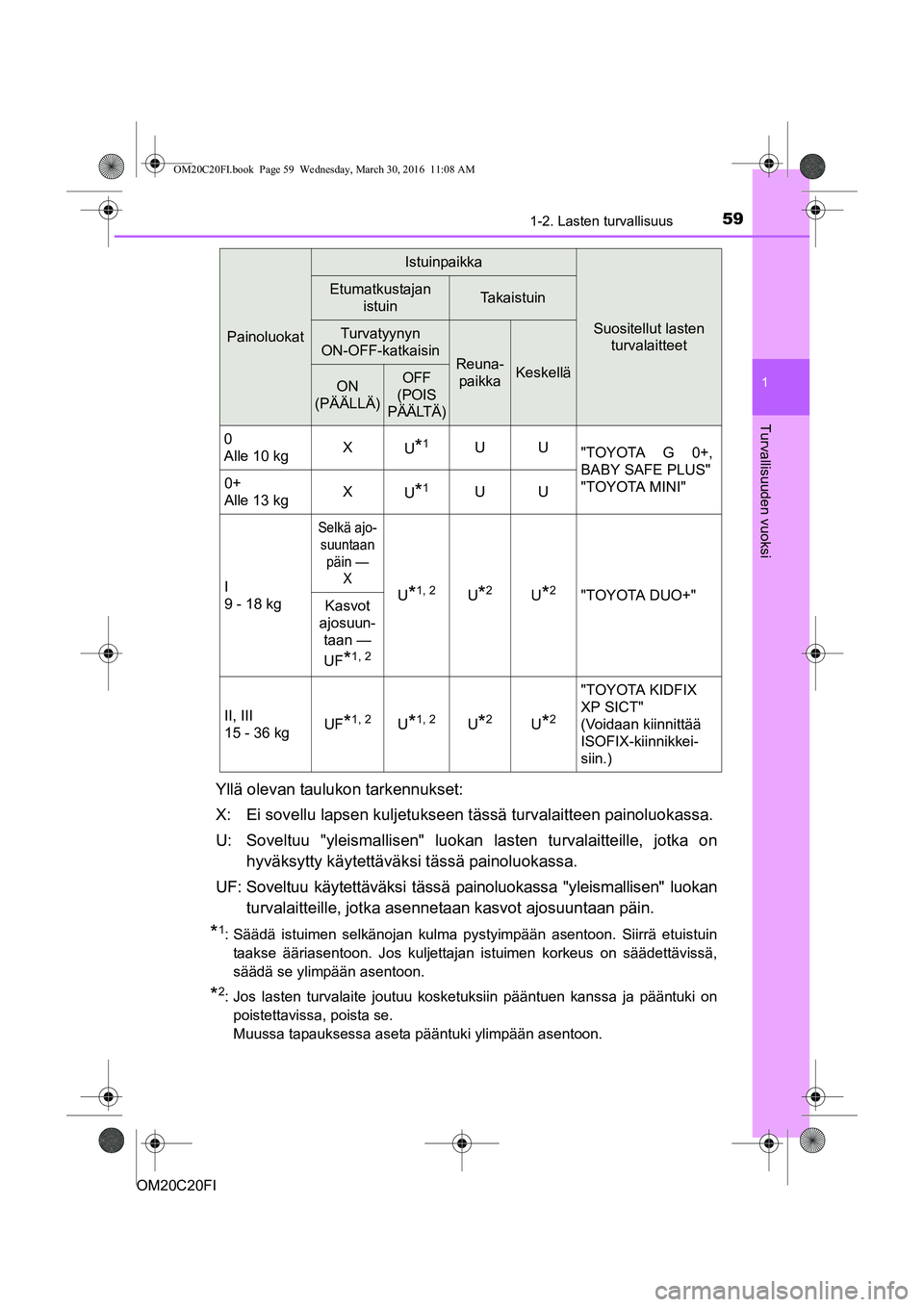

591-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luokan turvalaitteille, jotka asenne taan kasvot ajosuuntaan päin.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuin
taakse ääriasentoon. Jos kuljettajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Painoluokat
Istuinpaikka
Suositellut lasten turvalaitteet
Etumatkustajan istuinTakaistuin
Turvatyynyn
ON-OFF-katkaisin
Reuna- paikkaKeskelläON
(PÄÄLLÄ)OFF
(POIS
PÄÄLTÄ)
0
Alle 10 kg X
U
*1UU
"TOYOTA G 0+,
BABY SAFE PLUS"
"TOYOTA MINI"
0+
Alle 13 kg X
U
*1UU
I
9 - 18 kg
Selkä ajo- suuntaan päin — X
U*1, 2U*2U*2"TOYOTA DUO+"
Kasvot
ajosuun-
taan —
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2U*2U*2
"TOYOTA KIDFIX
XP SICT"
(Voidaan kiinnittää
ISOFIX-kiinnikkei-
siin.)
OM20C20FI.book Page 59 We
dnesday, March 30, 2016 11:08 AM

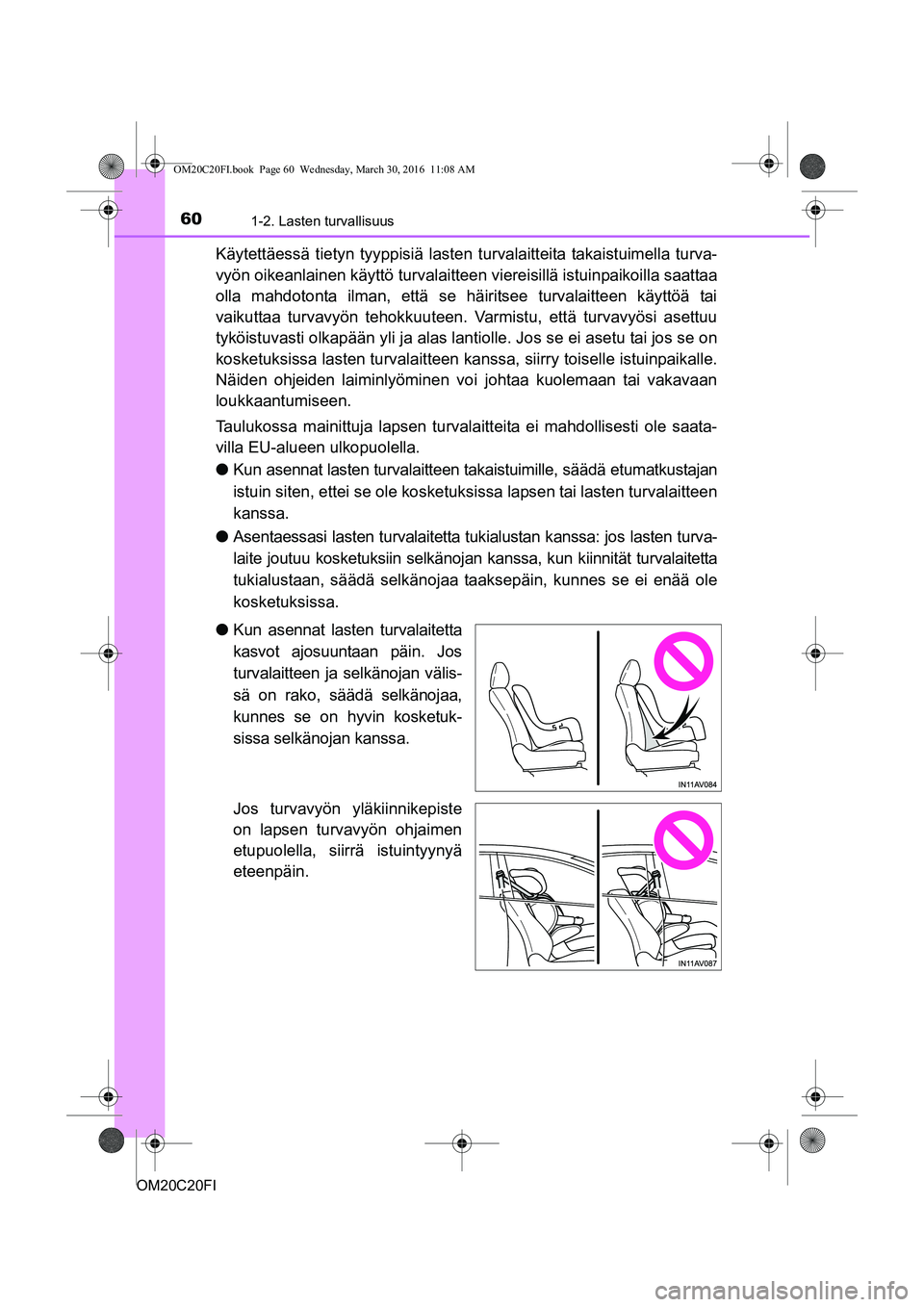

601-2. Lasten turvallisuus
OM20C20FI
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvalaitteen viereisillä istuinpaikoilla saattaa
olla mahdotonta ilman, että se häiritsee turvalaitteen käyttöä tai
vaikuttaa turvavyön tehokkuuteen. Va rmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se on
kosketuksissa lasten turval aitteen kanssa, siirry toiselle istuinpaikalle.
Näiden ohjeiden laiminlyöminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
Taulukossa mainittuja lapsen turval aitteita ei mahdollisesti ole saata-
villa EU-alueen ulkopuolella.
l Kun asennat lasten turvalaitteen takaistuimille, säädä etumatkustajan
istuin siten, ettei se ole kosketuksi ssa lapsen tai lasten turvalaitteen
kanssa.
l Asentaessasi lasten turvalaitetta tu kialustan kanssa: jos lasten turva-
laite joutuu kosketuksiin selkänojan kanssa, kun kiinnität turvalaitetta
tukialustaan, säädä selkänojaa taak sepäin, kunnes se ei enää ole
kosketuksissa.
l Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin. Jos
turvalaitteen ja selkänojan välis-
sä on rako, säädä selkänojaa,
kunnes se on hyvin kosketuk-
sissa selkänojan kanssa.
Jos turvavyön yläkiinnikepiste
on lapsen turvavyön ohjaimen
etupuolella, siirrä istuintyynyä
eteenpäin.
OM20C20FI.book Page 60 We dnesday, March 30, 2016 11:08 AM

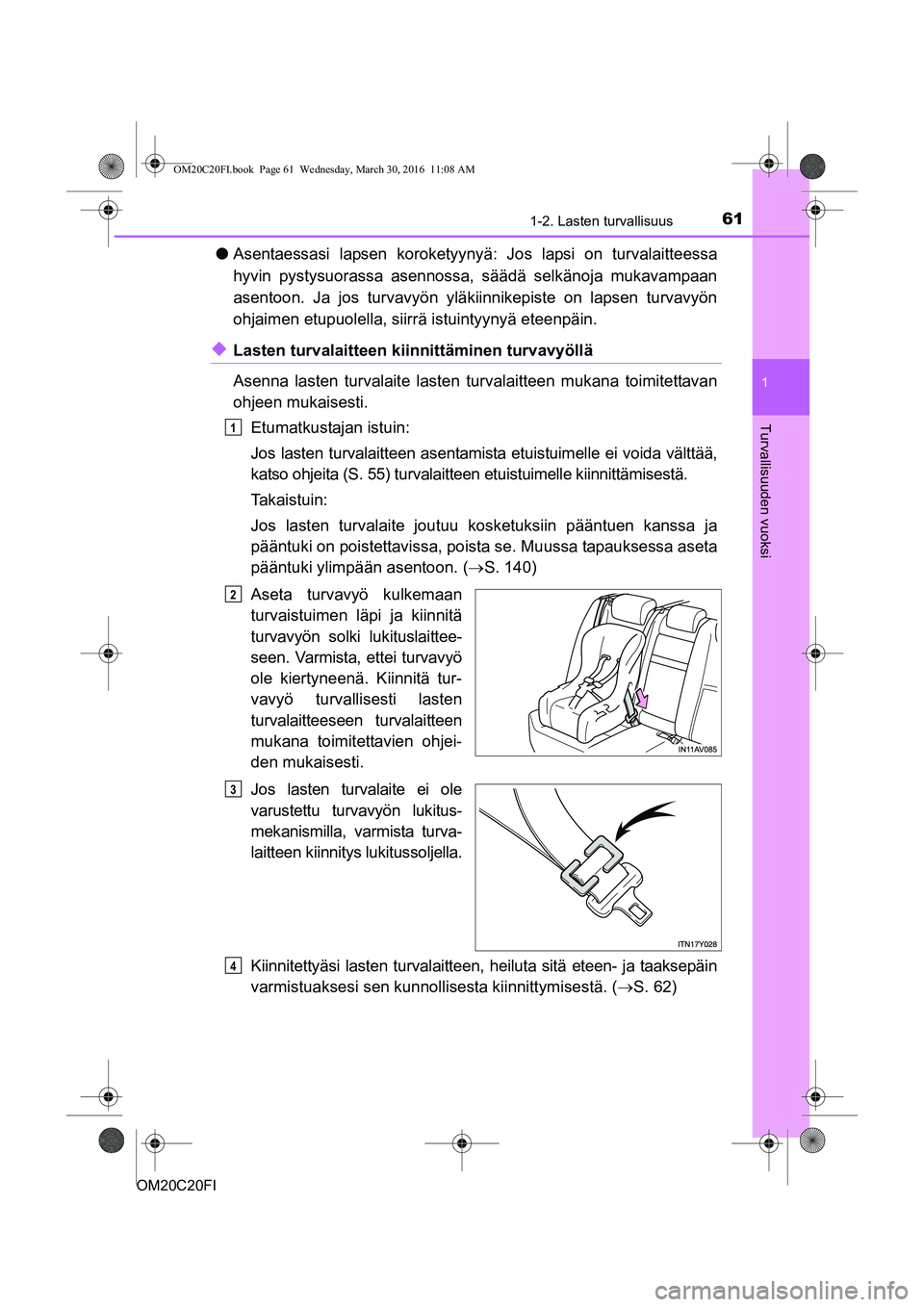

611-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi
lAsentaessasi lapsen koroketyynyä: Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön yläkiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
uLasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite lasten tu rvalaitteen mukana toimitettavan
ohjeen mukaisesti.
Etumatkustajan istuin:
Jos lasten turvalaitteen asentamista etuistuimelle ei voida välttää,
katso ohjeita (S. 55) turvalaitteen etuistuimelle kiinnittämisestä.
Takaistuin:
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poist a se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( S. 140)
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turvavyö
ole kiertyneenä. Kiinnitä tur-
vavyö turvallisesti lasten
turvalaitteeseen turvalaitteen
mukana toimitettavien ohjei-
den mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnitys lukitussoljella.
Kiinnitettyäsi lasten turvalaitteen, heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (S. 62)
1
2
3
4
OM20C20FI.book Page 61 We dnesday, March 30, 2016 11:08 AM

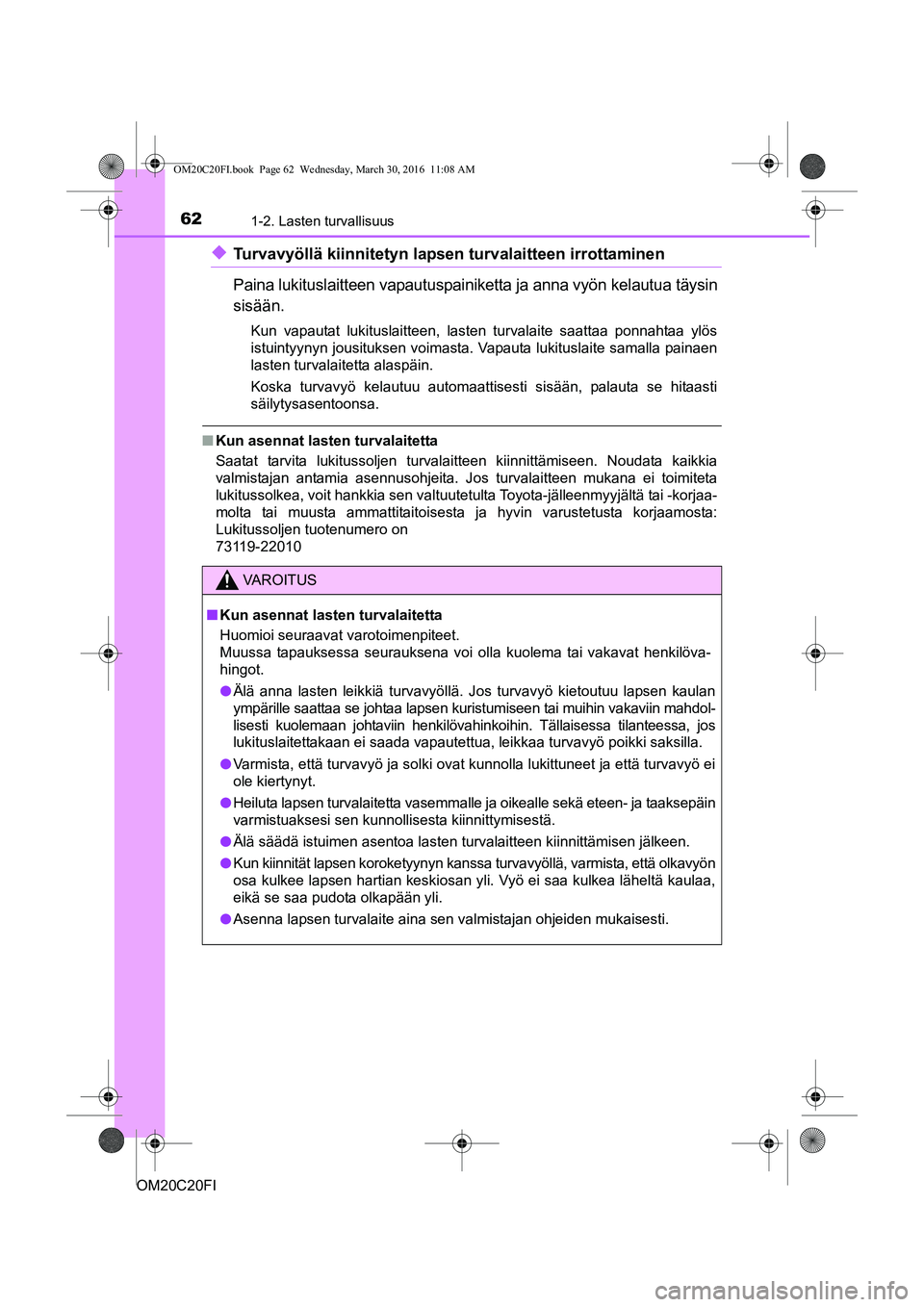

621-2. Lasten turvallisuus
OM20C20FI
uTurvavyöllä kiinnitetyn lapsen turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspainiketta ja anna vyön kelautua täysin
sisään.
Kun vapautat lukituslaitteen, lasten turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta. Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti sisään, palauta se hitaasti
säilytysasentoonsa.
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen turvalaitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muusta ammattitaitoisesta ja hyvin varustetusta korjaamosta:
Lukitussoljen tuotenumero on
73119-22010
VAROITUS
nKun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
l Älä anna lasten leikkiä turvavyöllä. Jos turvavyö kietoutuu lapsen kaulan
ympärille saattaa se johtaa lapsen kuristumiseen tai muihin vakaviin mahdol-
lisesti kuolemaan johtaviin henkilövah inkoihin. Tällaisessa tilanteessa, jos
lukituslaitettakaan ei saada vapautettua, leikkaa turvavyö poikki saksilla.
l Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että tur\
vavyö ei
ole kiertynyt.
l Heiluta lapsen turvalaitetta vasemmalle ja oikealle sekä eteen- ja taaksepäin
varmistuaksesi sen kunnollisesta kiinnittymisestä.
l Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
l Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä, varmista, että olkavyön
osa kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa,
eikä se saa pudota olkapään yli.
l Asenna lapsen turvalaite aina sen valmistajan ohjeiden mukaisesti.
OM20C20FI.book Page 62 We dnesday, March 30, 2016 11:08 AM

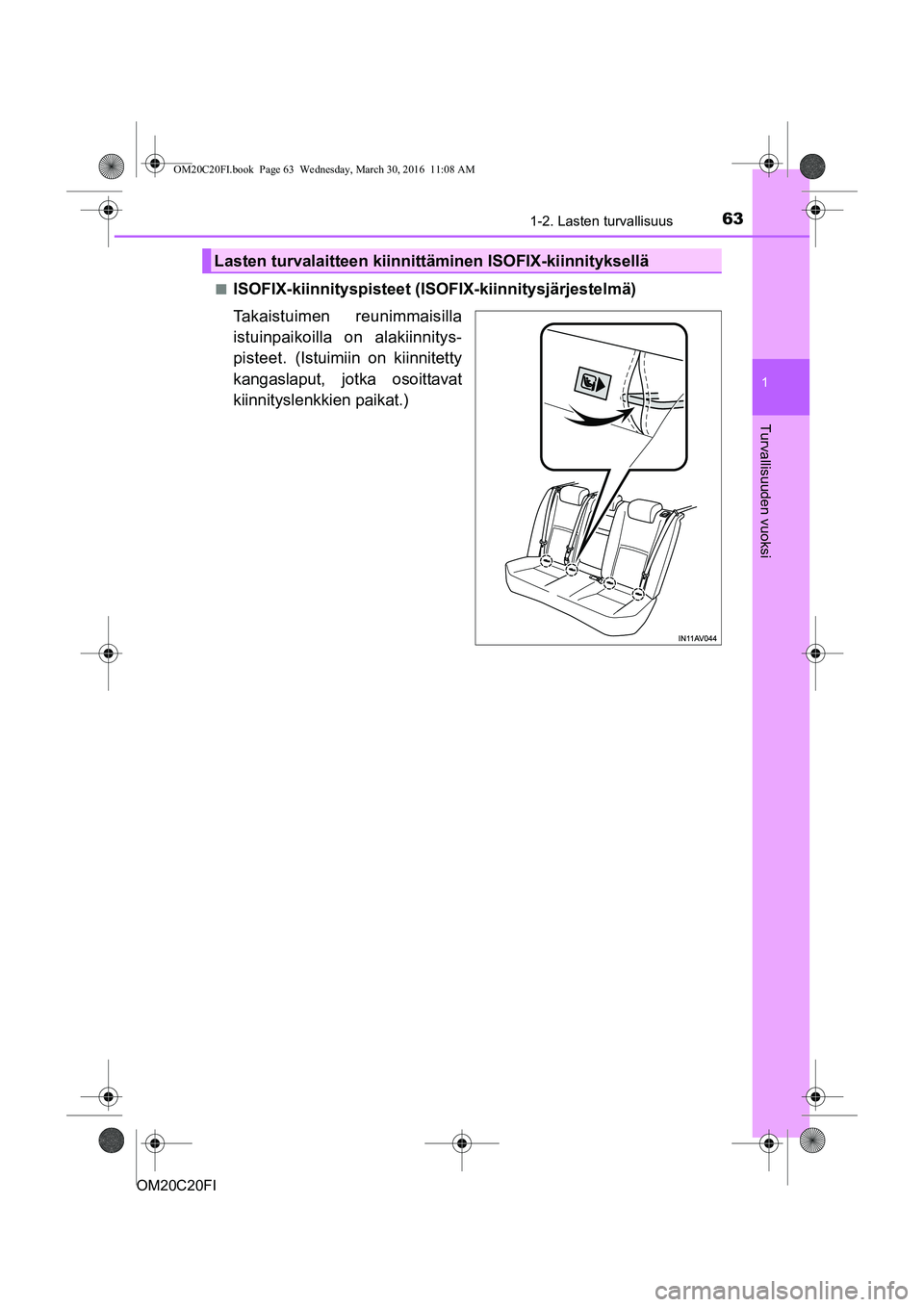

631-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi
nISOFIX-kiinnityspisteet (ISOFIX-kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla
istuinpaikoilla on alakiinnitys-
pisteet. (Istuimiin on kiinnitetty
kangaslaput, jotka osoittavat
kiinnityslenkkien paikat.)
Lasten turvalaitteen kiinnittäminen ISOFIX-kiinnityksellä
OM20C20FI.book Page 63 Wednesday, March 30, 2016 11:08 AM

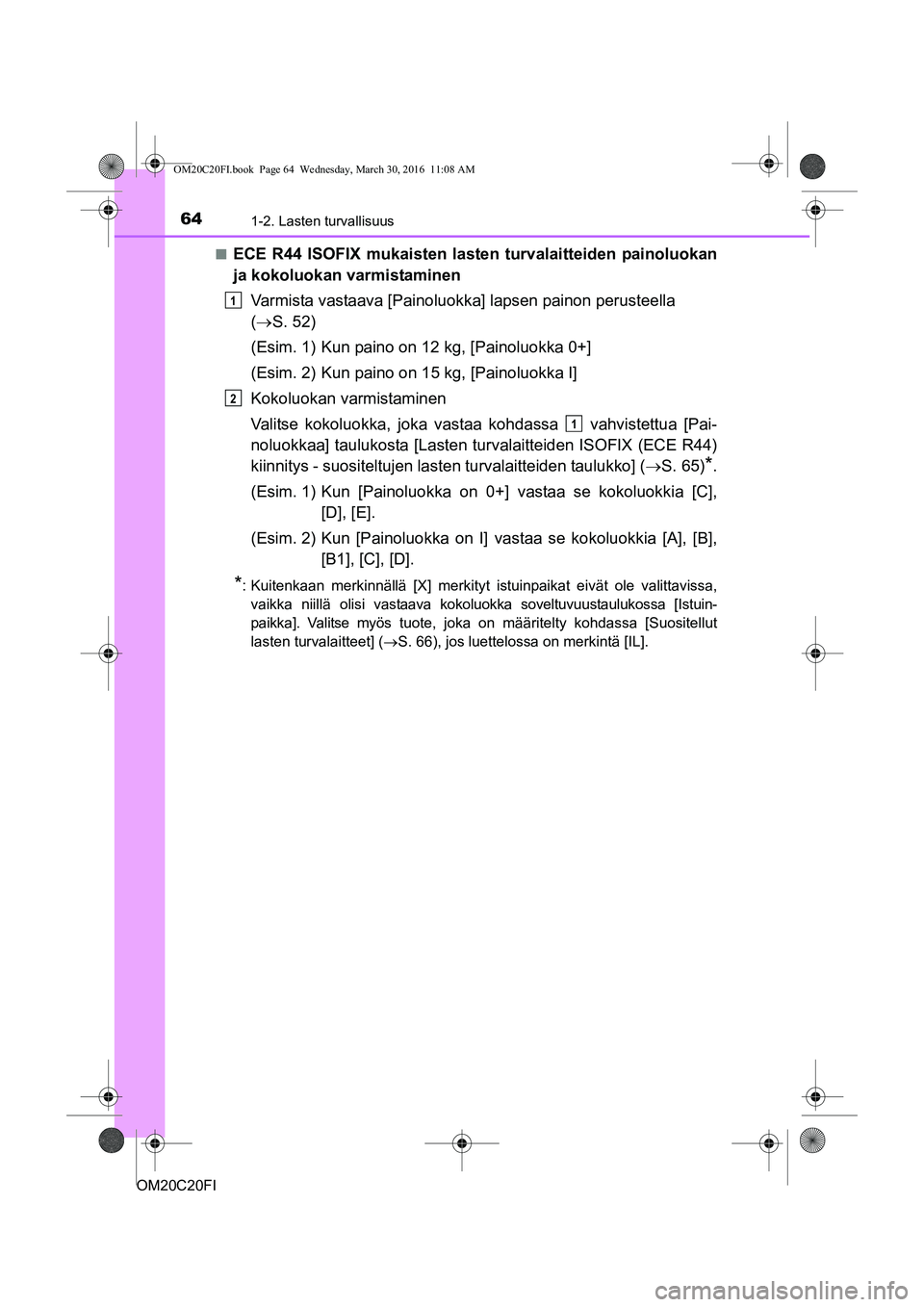

641-2. Lasten turvallisuus
OM20C20FIn
ECE R44 ISOFIX mukaisten last
en turvalaitteiden painoluokan
ja kokoluokan varmistaminen
Varmista vastaava [Painoluokka] lapsen painon perusteella
( S. 52)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Pai-
noluokkaa] taulukosta [Lasten tu rvalaitteiden ISOFIX (ECE R44)
kiinnitys - suositeltujen last en turvalaitteiden taulukko] ( S. 65)
*.
(Esim. 1) Kun [Painoluokka on 0+] vastaa se kokoluokkia [C],
[D], [E].
(Esim. 2) Kun [Painoluokka on I] va staa se kokoluokkia [A], [B],
[B1], [C], [D].
*: Kuitenkaan merkinnällä [X] merkityt istuinpaikat eivät ole valittavissa, vaikka niillä olisi vastaava kokoluokka soveltuvuustaulukossa [Istuin-
paikka]. Valitse myös tuote, joka on määritelty kohdassa [Suositellut
lasten turvalaitteet] ( S. 66), jos luettelossa on merkintä [IL].
1
2
1
OM20C20FI.book Page 64 We dnesday, March 30, 2016 11:08 AM
