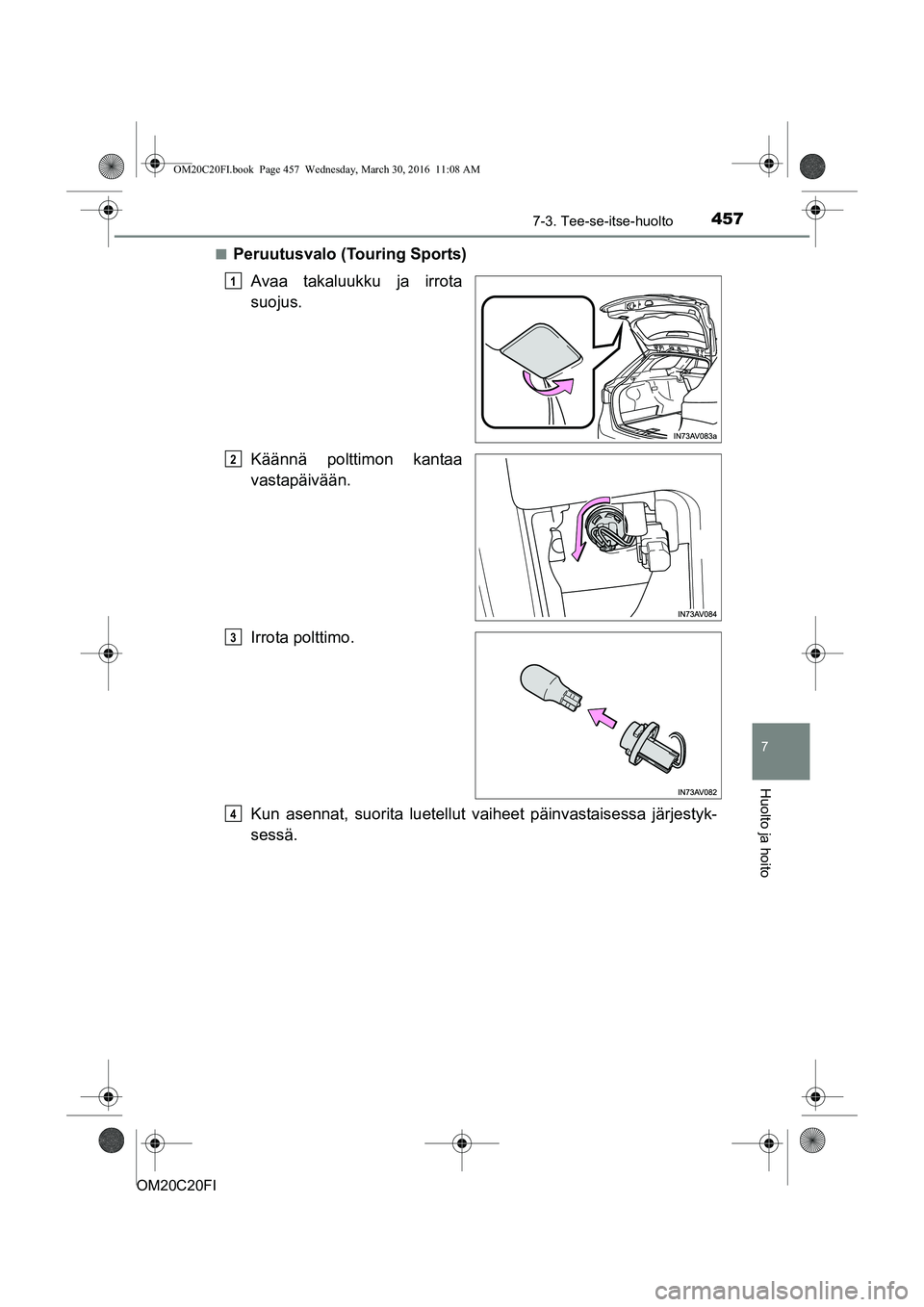

2016 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

4577-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
nPeruutusvalo (Touring Sports)Avaa takaluukku ja irrota
suojus.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C20FI.book Page 457 Wednesday, March 30, 2016 11:08 AM

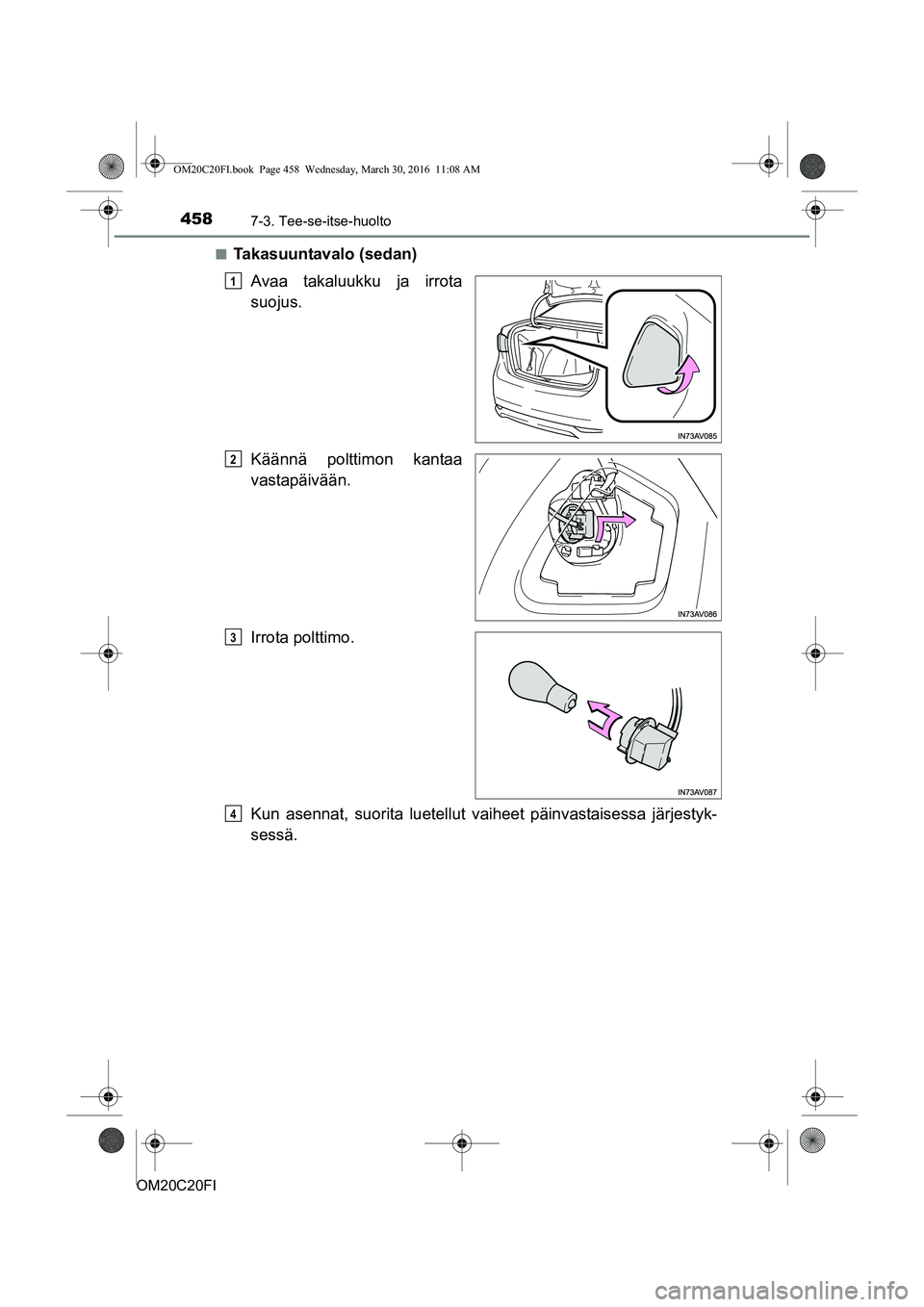

4587-3. Tee-se-itse-huolto
OM20C20FIn
Takasuuntavalo (sedan)
Avaa takaluukku ja irrota
suojus.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C20FI.book Page 458 Wednesday, March 30, 2016 11:08 AM

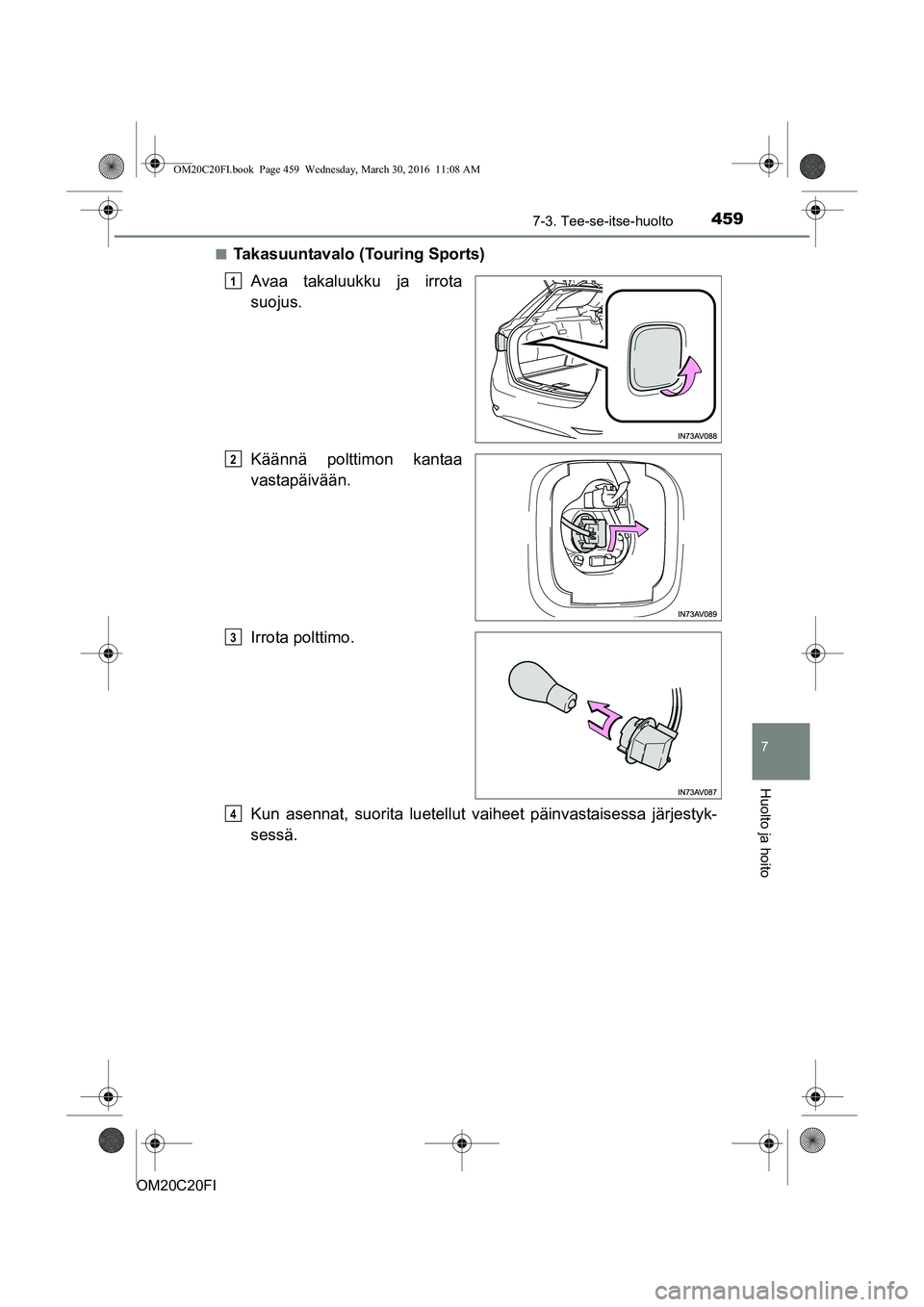

4597-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
nTakasuuntavalo (Touring Sports)Avaa takaluukku ja irrota
suojus.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C20FI.book Page 459 Wednesday, March 30, 2016 11:08 AM

4607-3. Tee-se-itse-huolto
OM20C20FIn
Rekisterikilven valo
Poista suojus.
Työnnä tasapäinen ruuvitaltta tai
vastaava reikään ja irrota suojus
kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
nSivusuuntavalotPoista suojus.
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja
irrota sivusuuntavalo kehyk-
sestään.
1
2
3
1
2
OM20C20FI.book Page 460 Wednesday, March 30, 2016 11:08 AM

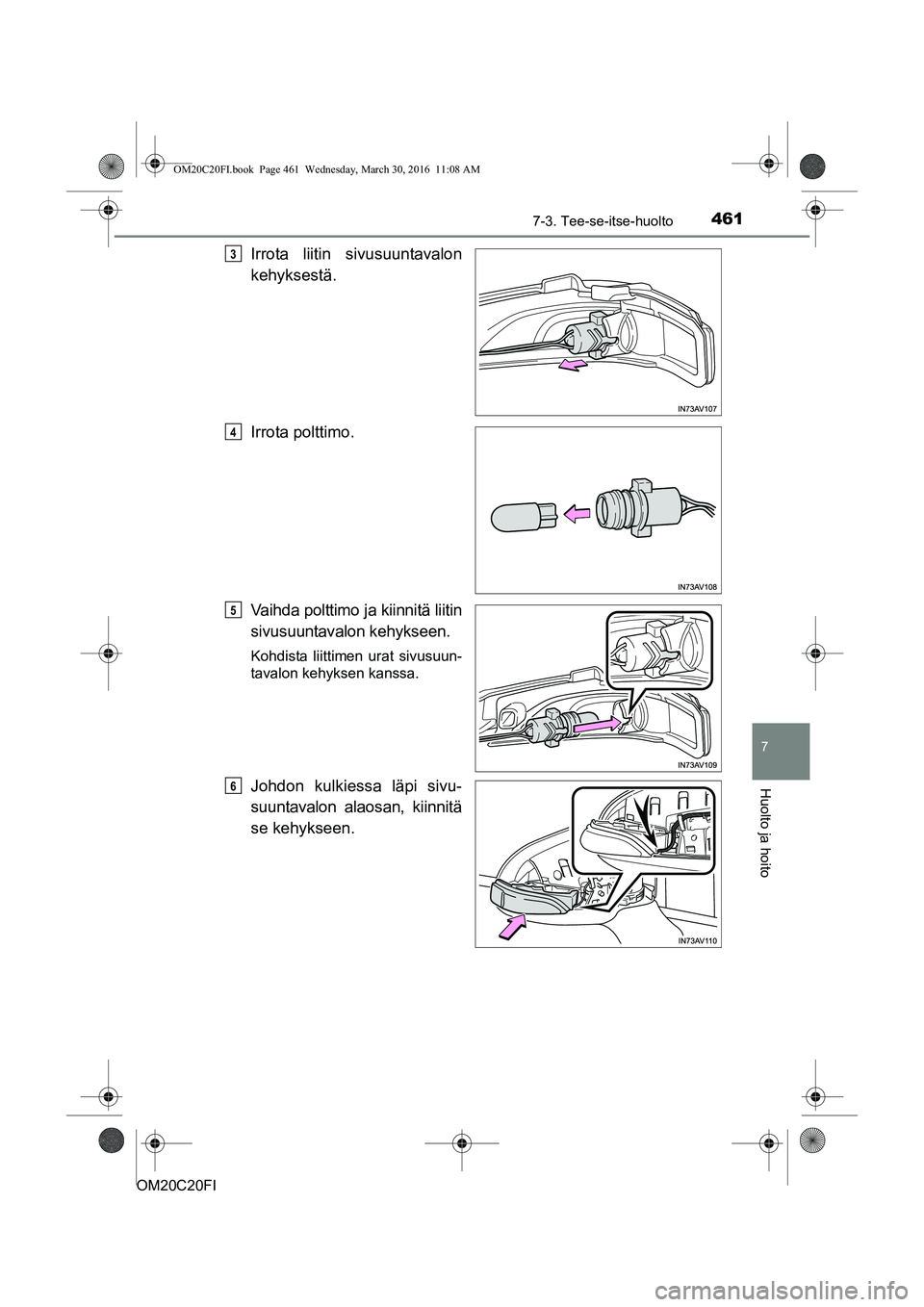

4617-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
Vaihda polttimo ja kiinnitä liitin
sivusuuntavalon kehykseen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan, kiinnitä
se kehykseen.
3
4
5
6
OM20C20FI.book Page 461 Wednesday, March 30, 2016 11:08 AM

4627-3. Tee-se-itse-huolto
OM20C20FI
Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet "klik"-äänen, varmistu
vielä, että suojus on kunnolla
paikoillaan.
n
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun tahon vaihtaa se.
l Ajovalot (LED-tyyppi)
l Etusuuntavalot/päiväajovalot
l Takasumuvalo
l Jarruvalot
l Takavalot
l Keskijarruvalo
nKosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun tahoon saa-
daksesi lisätietoja seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n LED-valot
Ajovalot (LED-tyyppi), etuseisontavalot/päiväajovalot, takasumuvalo, jarru-/
takavalot ja keskijarruvalo koostuvat useasta LED-valosta. Jos jokin LED-
valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
valon vaihtamista varten.
7
OM20C20FI.book Page 462 Wednesday, March 30, 2016 11:08 AM

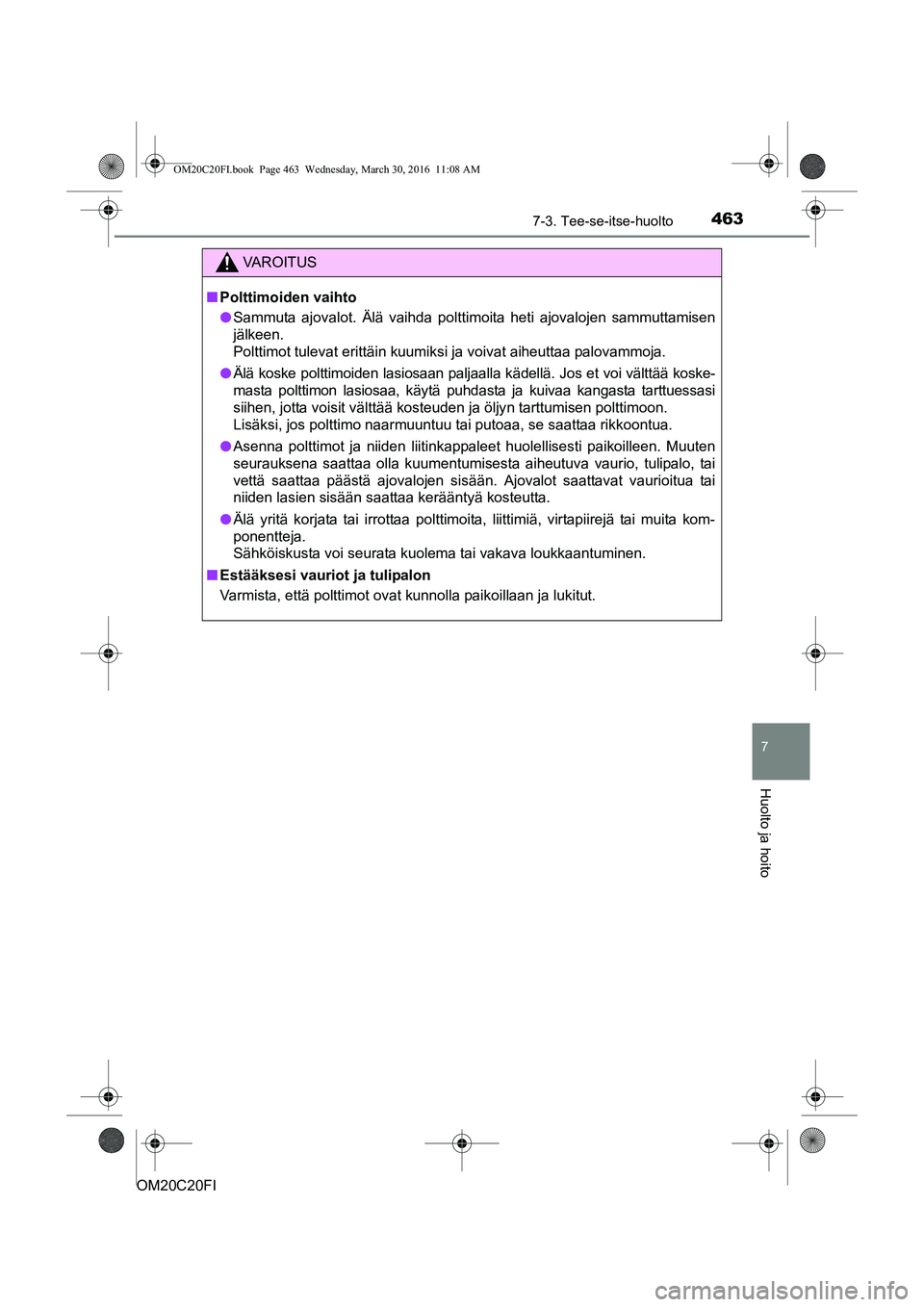

4637-3. Tee-se-itse-huolto
OM20C20FI
7
Huolto ja hoito
VAROITUS
nPolttimoiden vaihto
l Sammuta ajovalot. Älä vaihda polttimoita heti ajovalojen sammuttamisen
jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Jos et voi välttää koske-
masta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttuessasi
siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa rikkoontua.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai
niiden lasien sisään saattaa kerääntyä kosteutta.
l Älä yritä korjata tai irrottaa polttimoita, liittimiä, virtapiirejä tai muita kom-
ponentteja.
Sähköiskusta voi seurata kuolema tai vakava loukkaantuminen.
n Estääksesi vauriot ja tulipalon
Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
OM20C20FI.book Page 463 Wednesday, March 30, 2016 11:08 AM

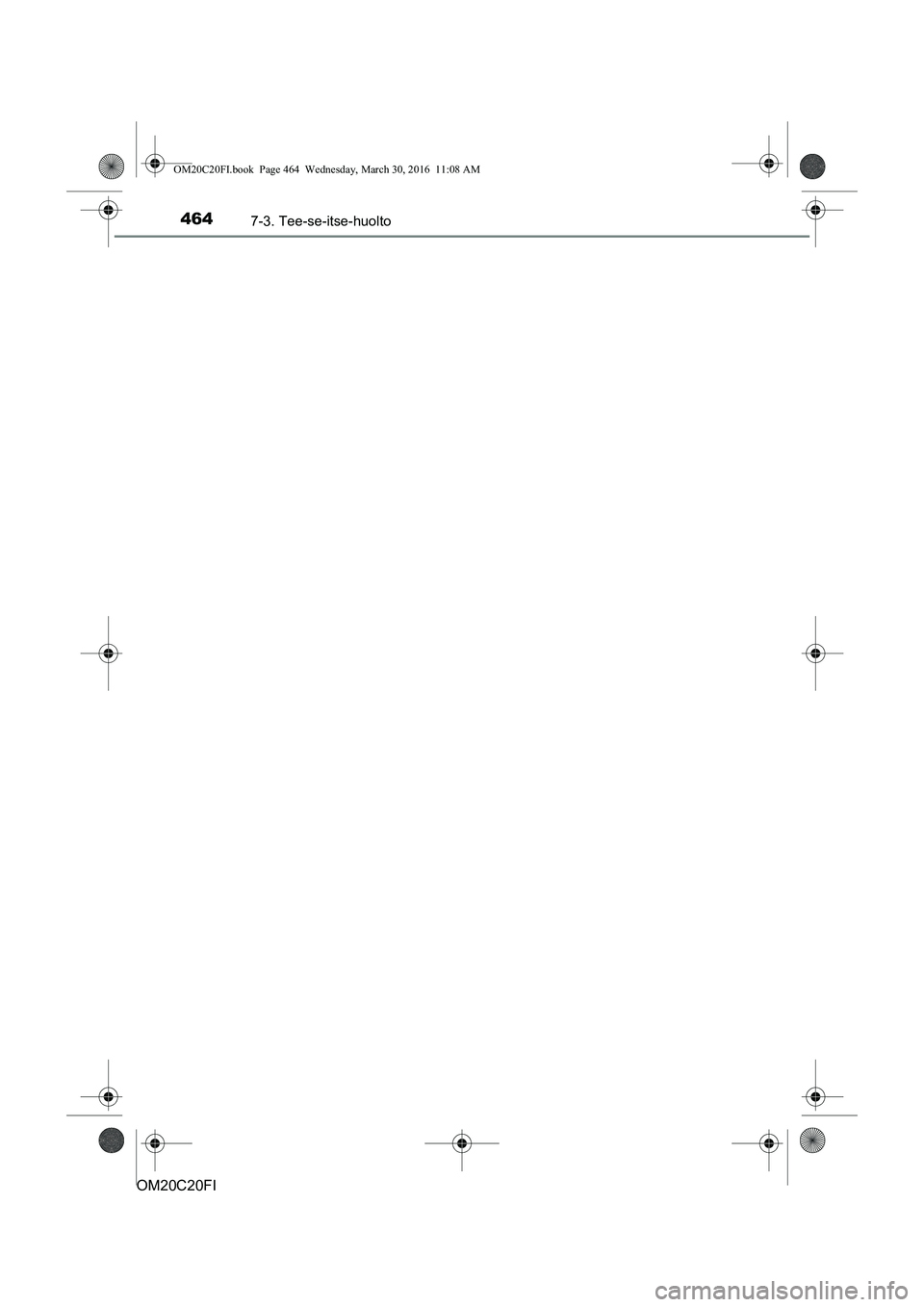

4647-3. Tee-se-itse-huolto
OM20C20FI
OM20C20FI.book Page 464 Wednesday, March 30, 2016 11:08 AM
