2016 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

23
Otwieranie
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015

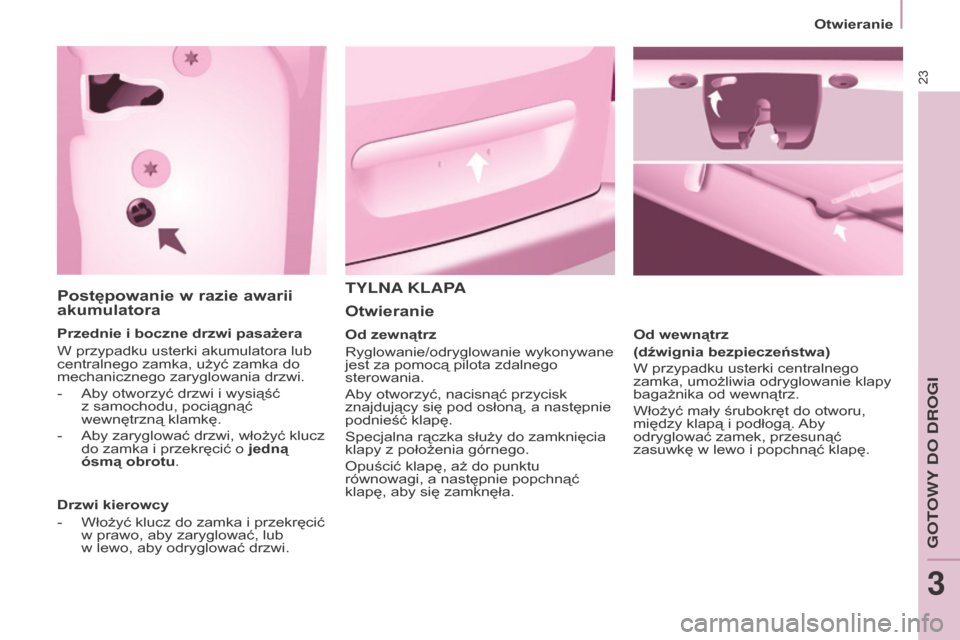

Postępowanie w razie awarii
akumulatora
Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.
-

Aby otworzyć drzwi i
wysiąść
z
samochodu, pociągnąć
wewnętrzną klamkę.
-

Aby zaryglować drzwi, włożyć klucz
do zamka i

przekręcić o jedną
ósmą obrotu.
Drzwi kierowcy
-

Włożyć klucz do zamka i
przekręcić
w
prawo, aby zaryglować, lub
w
lewo, aby odryglować drzwi.
TYLNA KLAPA
Od wewnątrz
(dźwignia bezpieczeństwa)
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między klapą i
podłogą. Aby
odryglować zamek, przesunąć
zasuwkę w
lewo i popchnąć klapę.
Otwieranie
Od zewnątrz
Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.
GOTOWY DO DROGI
3

24
Otwieranie
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015

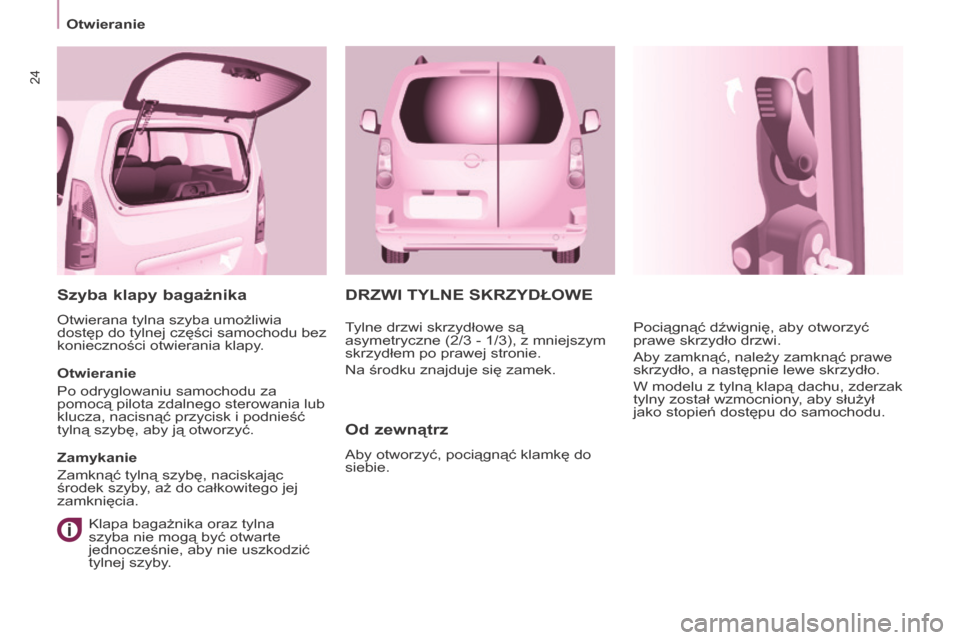

DrZWI TyLNE SKrZyDŁOWE
Od
zewnątrz
Aby otworzyć, pociągnąć klamkę do
siebie. Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
W modelu z
tylną klapą dachu, zderzak
tylny został wzmocniony, aby służył
jako stopień dostępu do samochodu.
Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.
Szyba klapy bagażnika
Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu bez
konieczności otwierania klapy.
Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i
podnieść
tylną szybę, aby ją otworzyć.
Zamykanie
Zamknąć tylną szybę, naciskając
środek szyby, aż do całkowitego jej
zamknięcia.
Klapa bagażnika oraz tylna
szyba nie mogą być otwarte
jednocześnie, aby nie uszkodzić
tylnej szyby

.

25
Otwieranie
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015

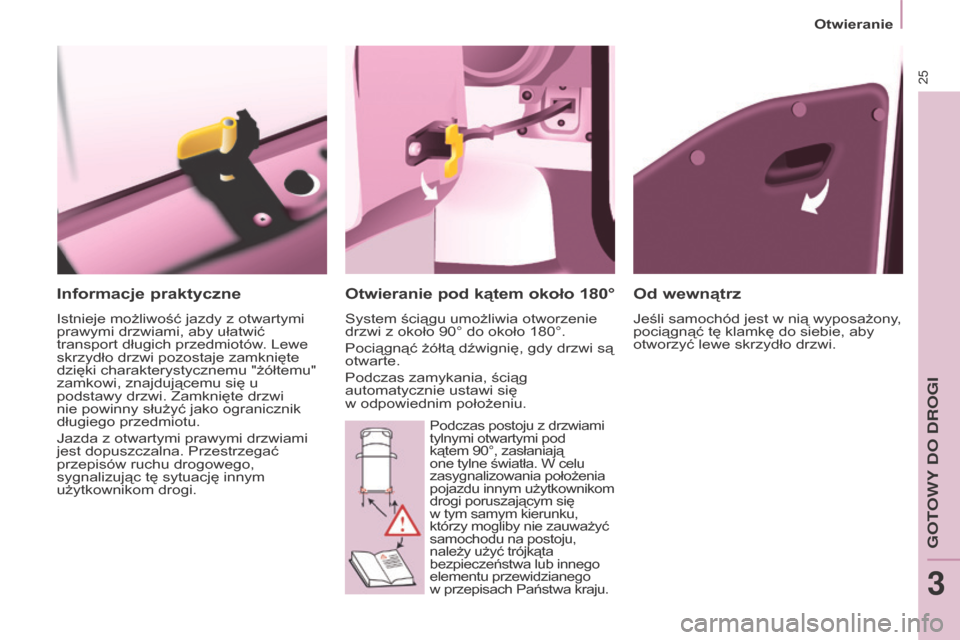

Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów
. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z
otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.
Od wewnątrz
Jeśli samochód jest w nią wyposażony,
pociągnąć tę klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się
w odpowiednim położeniu.
Podczas postoju z drzwiami
tylnymi otwartymi pod
kątem 90°, zasłaniają
one tylne światła. W celu
zasygnalizowania położenia
pojazdu innym użytkownikom
drogi poruszającym się
w
tym samym kierunku,
którzy mogliby nie zauważyć
samochodu na postoju,
należy użyć trójkąta
bezpieczeństwa lub innego
elementu przewidzianego
w przepisach Państwa kraju.
GOTOWY DO DROGI
3

26
Otwieranie
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015

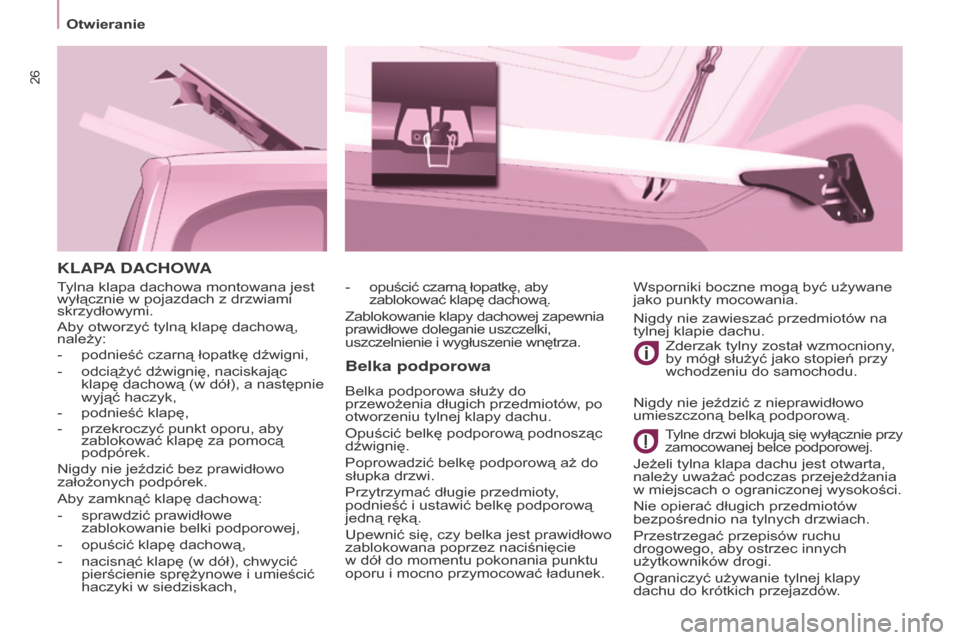

KLAPA DACHOWA
Belka podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i
ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie
w dół do momentu pokonania punktu
oporu i
mocno przymocować ładunek. Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Tylne drzwi blokują się wyłącznie przy
zamocowanej belce podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w
miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi.
Ograniczyć używanie tylnej klapy
dachu do krótkich przejazdów. Wsporniki boczne mogą być używane
jako punkty mocowania.
-

opuścić czarną łopatkę, aby


zablokować klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i

wygłuszenie wnętrza.
Tylna klapa dachowa montowana jest
wyłącznie w

pojazdach z

drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową,
należy:
-

podnieść czarną łopatkę dźwigni,
-


odciążyć dźwignię, naciskając
klapę dachową (w dół), a następnie
wyjąć haczyk,
-


podnieść klapę,
-


przekroczyć punkt oporu, aby
zablokować klapę za pomocą
podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek.
Aby zamknąć klapę dachową:
-


sprawdzić prawidłowe
zablokowanie belki podporowej,
-


opuścić klapę dachową,
-


nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i


umieścić
haczyki w

siedziskach, Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Nigdy nie jeździć z
nieprawidłowo
umieszczoną belką podporową.

27
Otwieranie
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015

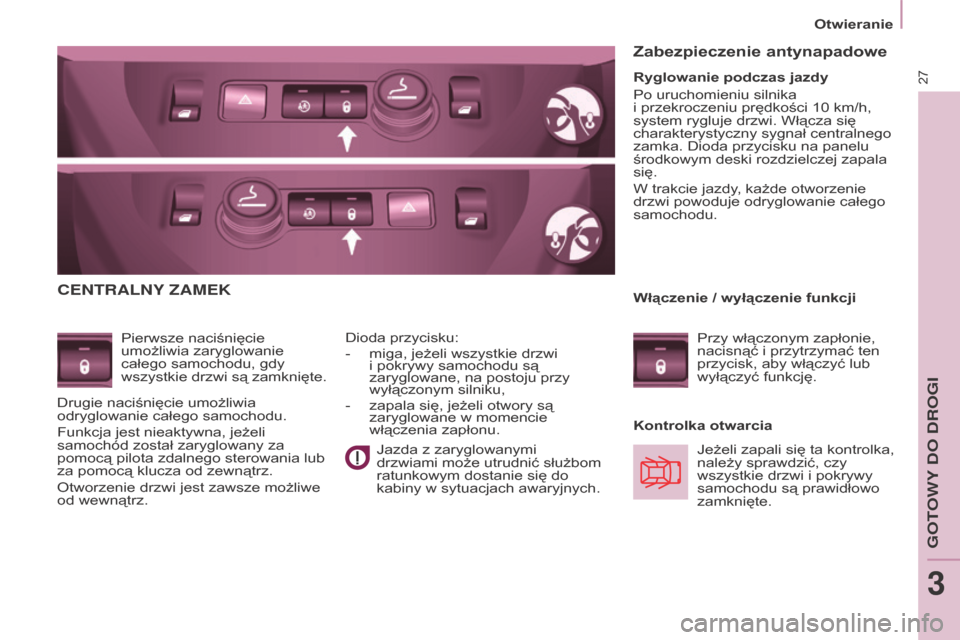

CENTRALNY ZAMEK
Pierwsze naciśnięcie
umożliwia zaryglowanie
całego samochodu, gdy
wszystkie drzwi są zamknięte.
Kontrolka otwarcia
Dioda przycisku:
-
miga, jeżeli wszystkie drzwi
i
pokrywy samochodu są
zaryglowane, na postoju przy
wyłączonym silniku,
-

zapala się, jeżeli otwory są
zaryglowane w

momencie
włączenia zapłonu.
Zabezpieczenie antynapadowe
Jeżeli zapali się ta kontrolka,
należy sprawdzić, czy
wszystkie drzwi i
pokrywy
samochodu są prawidłowo
zamknięte.
r

yglowanie podczas jazdy
Po uruchomieniu silnika
i

przekroczeniu prędkości 10 km/h,
system rygluje drzwi. Włącza się
charakterystyczny sygnał centralnego
zamka. Dioda przycisku na panelu
środkowym deski rozdzielczej zapala
się.
W trakcie jazdy, każde otworzenie
drzwi powoduje odryglowanie całego
samochodu.
Włączenie / wyłączenie funkcji
Przy włączonym zapłonie,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Jazda z

zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w

sytuacjach awaryjnych.
Drugie naciśnięcie umożliwia
odryglowanie całego samochodu.
Funkcja jest nieaktywna, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
za pomocą klucza od zewnątrz.
Otworzenie drzwi jest zawsze możliwe
od wewnątrz.
GOTOWY DO DROGI
3

Stanowisko kierowcy
28
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015

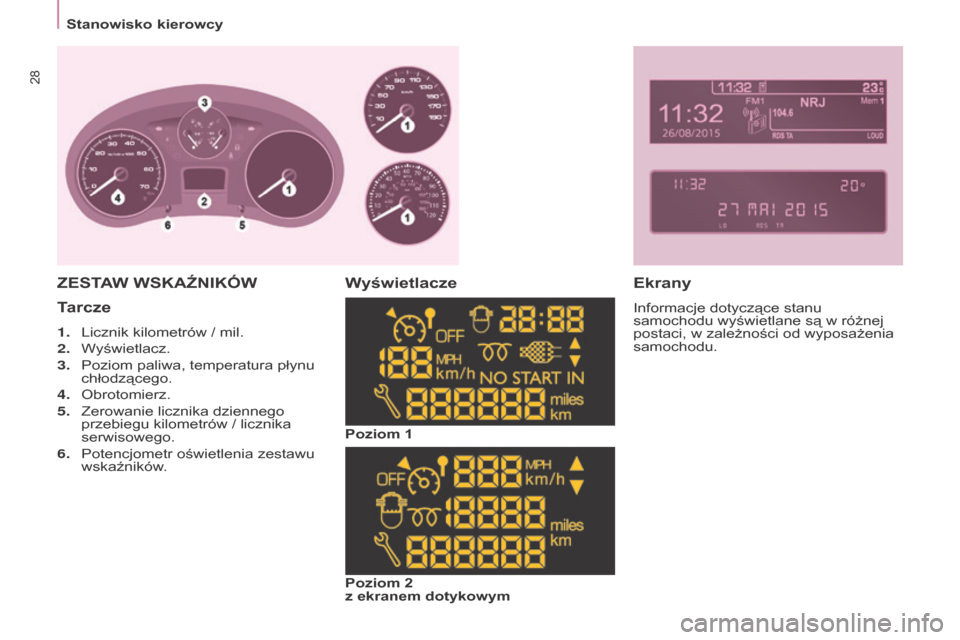

Tarcze
1. Licznik kilometrów / mil.
2.
W
yświetlacz.
3.

Poziom paliwa, temperatura płynu
chłodzącego.
4.


Obrotomierz.
5.


Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.
6.


Potencjometr oświetlenia zestawu
wskaźników

. Poziom 1
ZESTAW WSKAźNIKóWW
yświetlaczeEkrany
Informacje dotyczące stanu
samochodu wyświetlane są w
różnej
postaci, w
zależności od wyposażenia
samochodu.
Poziom 2
z ekranem dotykowym

Stanowisko kierowcy
29
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu
-

Obrócić w
lewo: wyświetla się tryb
24H lub 12H.
-

Obrócić w
prawo, aby wybrać tryb
24H lub 12H.
-

Obrócić w
lewo, aby zakończyć
ustawianie godziny.
Po około 30
sekundach, wyświetlacz
powraca do bieżącego wyświetlania.

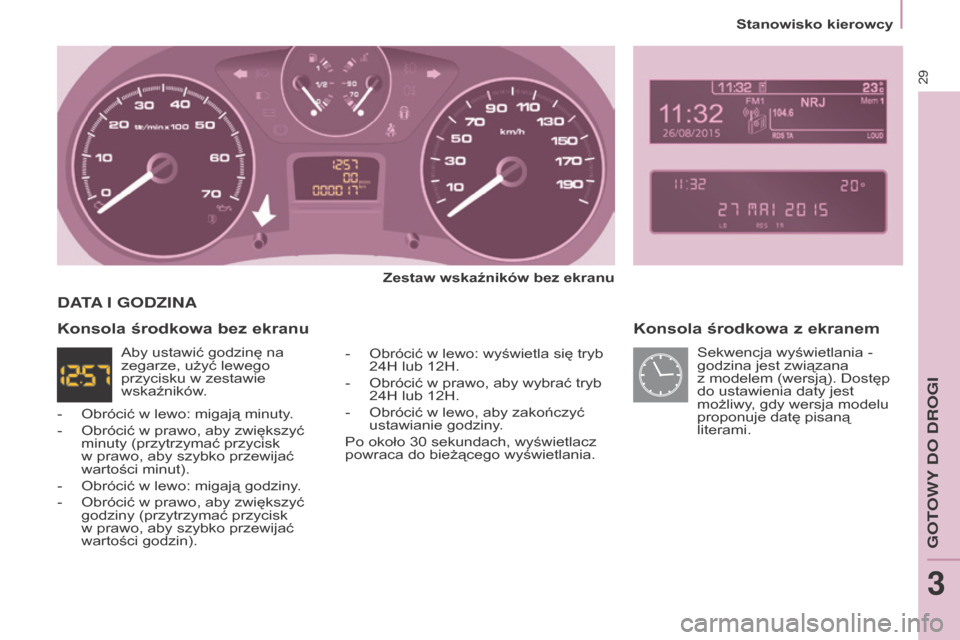

DATA I GODZINA
Konsola

środkowa bez ekranu
Sekwencja wyświetlania -
godzina jest związana
z modelem (wersją). Dostęp
do ustawienia daty jest
możliwy, gdy wersja modelu
proponuje datę pisaną
literami.
Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w

zestawie
wskaźników.
-

Obrócić w


lewo: migają minuty.
-

Obrócić w


prawo, aby zwiększyć
minuty (przytrzymać przycisk
w

prawo, aby szybko przewijać
wartości minut).
-

Obrócić w


lewo: migają godziny.
-

Obrócić w


prawo, aby zwiększyć
godziny (przytrzymać przycisk
w

prawo, aby szybko przewijać
wartości godzin).
GOTOWY DO DROGI
3

Stanowisko kierowcy
30
Partner-2-VP_pl_Chap03_Pret-a-partir_ed02-2015
Ekran C
Nacisnąć przycisk MEN
u
.
Wybrać za pomocą
strzałek funkcję
PERSONNALISATION
CONFI
gur
ATION
(personalizacja-konfiguracja).
Nacisnąć, aby zatwierdzić. Wybrać za pomocą
strzałek funkcję DISPLAY
CONFI
gur
ATION
(konfiguracja wyświetlacza).
Nacisnąć, aby zatwierdzić.
Wybrać za pomocą strzałek
funkcję ADJ
u
ST T
h
E DATE
AND TIME (ustawianie daty
i

godziny). Nacisnąć, aby zatwierdzić.
Ustawić kolejno parametry,
zatwierdzając przyciskiem
OK.
Wybrać następnie zakładkę
OK na ekranie i
zatwierdzić.
