Boczny kierunkowskaz
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu
i

wyjąć go, pociągając do przodu.
-

Skontaktować się z
siecią
PEUGEOT w
celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
-

Aby go zamontować, wsunąć
kierunkowskaz w

kierunku tyłu
i
przesunąć do przodu.
Lampki sufitowe
Typ A, 12V5W - 5W
-
Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w

szczelinę po
obu stronach lampki sufitowej.
-

Pociągnąć i
wymienić żarówkę.
-

Zapiąć przezroczystą osłonę
w

gnieździe i upewnić się, czy jest
dobrze zablokowana. Przód / Tył
8
SZYBKA POMOC
Wymiana żarówki

184
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Światła tylne
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.
Przy montażu, ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.
-
Odgiąć 4 występy, a następnie wyjąć
oprawę żarówki.
- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.
- Wymienić żarówkę.
Aby wyciągnąć zespół świateł:
- w modelu z klapą bagażnika, należy
pociągnąć zespół do środka samochodu,
- w modelu z drzwiami skrzydłowymi
bagażnika, należy pociągnąć zespół do
siebie.
Więcej informacji na temat żarówek
można przeczytać w
części "Typy
żarówek".
1.

Światła stop / światła pozycyjne

T

yp B, P21/5W - 21/5W
2.

Kierunkowskazy

T

yp B, PY21W - 21W
(bursztynowe)
3.

Światła cofania

T

yp B, P21W - 21W
4.

Światła przeciwmgłowe

T

yp B, P21W - 21W
Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń
nie wolno kierować strumienia
wody na reflektory, światła i
ich obrys,
aby uniknąć uszkodzenia lakieru
i
uszczelek. Rubryka 9, część "Zmiana
koła".
-

Odnaleźć uszkodzoną żarówkę,
a następnie otworzyć tylne drzwi
o

180°.
Rubryka 3, część "Otwieranie".
-

W
yjąć dwie śruby mocujące za
pomocą klucza z
zestawu narzędzi.
-

Od zewnątrz, pociągnąć zespół
świateł.
-


Przytrzymując światło, odłączyć
złącze elektryczne.
Wymiana żarówki

185
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Oświetlenie tablicy rejestracyjnej
- Odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby
, odłączyć złącze,
aby wyjąć światło.
-

W
ymienić żarówkę.
Trzecie światło stop
Typ A, W16W - 16W
Typ A, W5W - 5W
Z tylną klapą
-

Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-


W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i


nacisnąć na nią. Z drzwiami skrzydłowymi
-

Odpiąć wewnętrzną wykładzinę.
-


Odłączyć złącze, odginając występ.
-


Obrócić oprawę żarówki o


ćwierć
obrotu w

kierunku przeciwnym do
ruchu wskazówek zegara.
-

W

ymienić żarówkę.
-

Założyć

oprawę żarówki i

podłączyć
złącze.
-


Założyć wykładzinę.
8
SZYBKA POMOC
Wymiana żarówki

186
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
-

w dolnej części deski rozdzielczej
z

lewej strony (za pokrywą),
-

pod pokrywą silnika (w pobliżu
akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z

użyciem szczypiec
znajdujących się za schowkiem
w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w

ASO sieci PEUGEOT
lub
w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników
i

przekaźników znajdują się na
schematach elektrycznych dostępnych
w

sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty
naprawy samochodu lub usterki
spowodowane instalacją dodatkowych
akcesoriów, niedostarczonych
i

niezatwierdzonych przez sieć
PEUGEOT oraz niezainstalowanych
zgodnie z

zaleceniami, szczególnie,
gdy zużycie prądu wszystkich
podłączonych dodatkowych akcesoriów
przekracza 10

miliamperów. Przed wymianą bezpiecznika należy
odnaleźć i
usunąć przyczynę usterki.
●
Użyć szczypiec.
Wymiana bezpiecznika

187
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015

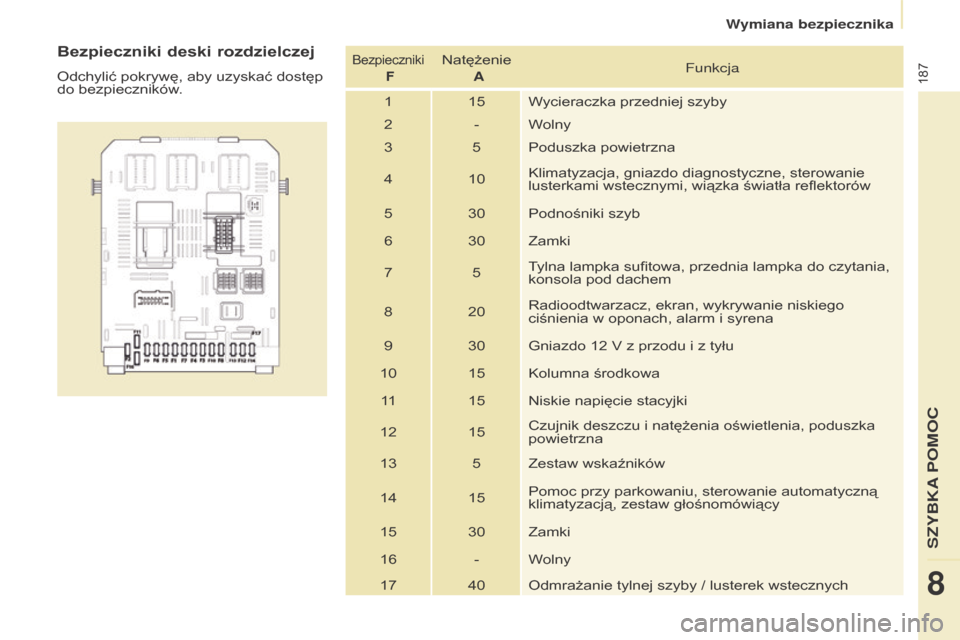

Bezpieczniki deski rozdzielczej
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki FNatężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5Tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w
oponach, alarm i syrena
9 30 Gniazdo 12
V z przodu i z tyłu
10 15 Kolumna środkowa 11 15 Niskie napięcie stacyjki
12 15 Czujnik deszczu i
natężenia oświetlenia, poduszka
powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych
8
SZYBKA POMOC
Wymiana bezpiecznika

188
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015

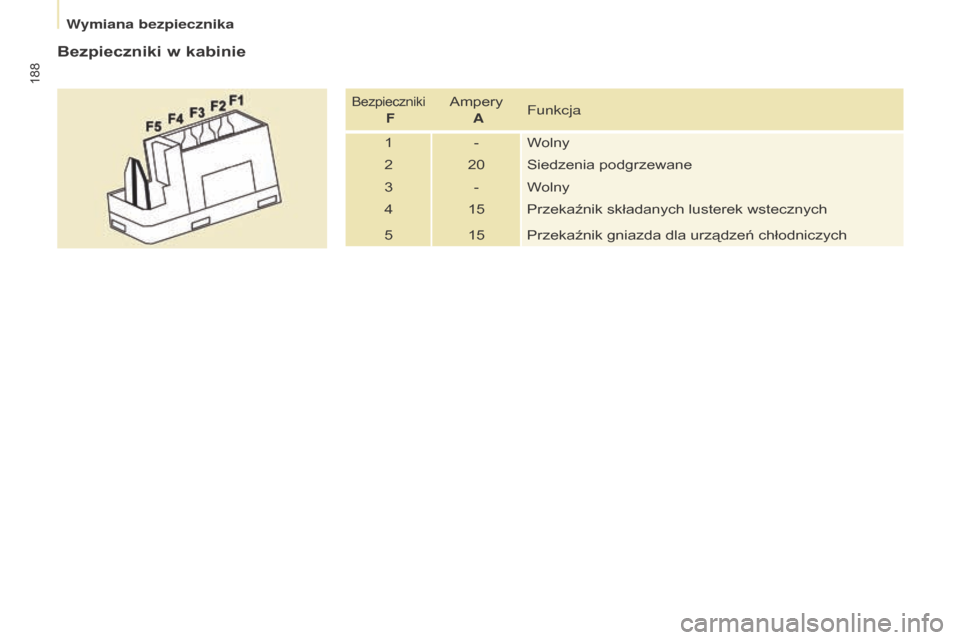

Bezpieczniki w kabinie
Bezpieczniki FAmpery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
Wymiana bezpiecznika

189
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Bezpieczniki pod pokrywą
silnika
Po otworzeniu pokrywy, odpiąć
i odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki
FAmpery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i
tylnej szyby
4 20 Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
8
SZYBKA POMOC
Wymiana bezpiecznika

190
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki
przedniej szyby
- Unieść ramię wycieraczki.
-
Odpiąć i
zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
Wymiana pióra wycieraczki
tylnej szyby
- Unieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki
i

położyć ramię wycieraczki.
WyMIANA PI ór A W y CIE r ACZKI SZ y B y
- Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w
dół,
w
celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). W celu ustawienia wycieraczek
w
normalnym położeniu, włączyć
zapłon i
przesunąć dźwignię
sterowania wycieraczkami.
W
