2016 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

167
PARTNER-2-VP_PL_CHAP07_VERIFICATION_ED02-2015PARTNER-2-VP_PL_CHAP07_VERIFICATION_ED02-2015

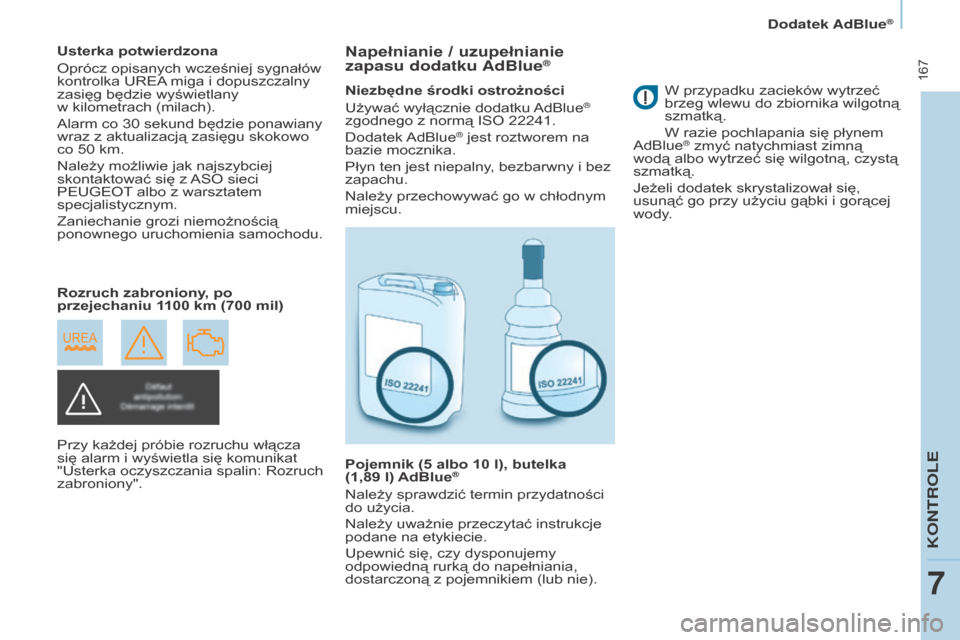

usterka potwierdzona
Oprócz opisanych wcześniej sygnałów
kontrolka UREA
miga i dopuszczalny
zasięg będzie wyświetlany
w
kilometrach (milach).
Alarm co 30
sekund będzie ponawiany
wraz z
aktualizacją zasięgu skokowo
co 50
km.
Należy możliwie jak najszybciej
skontaktować się z

ASO sieci
PEUGEOT

albo z warsztatem
specjalistycznym.
Zaniechanie grozi niemożnością
ponownego uruchomienia samochodu.
r

ozruch zabroniony, po
przejechaniu 1100
km (700 mil)
Przy każdej próbie rozruchu włącza
się alarm i
wyświetla się komunikat
"Usterka oczyszczania spalin: Rozruch
zabroniony".Napełnianie / uzupełnianie
zapasu dodatku AdBlue®
Niezbędne środki ostrożności
Używać wyłącznie dodatku AdBlue®
zgodnego z

normą ISO 22241.
Dodatek AdBlue
® jest roztworem na
bazie mocznika.
Płyn ten jest niepalny, bezbarwny i
bez
zapachu.
Należy przechowywać go w
chłodnym
miejscu.
Pojemnik (5

albo 10 l), butelka
(1,89

l) AdBlue
®
Należy sprawdzić termin przydatności
do użycia.
Należy uważnie przeczytać instrukcje
podane na etykiecie.
Upewnić się, czy dysponujemy
odpowiedną rurką do napełniania,
dostarczoną z pojemnikiem (lub nie). W przypadku zacieków wytrzeć
brzeg wlewu do zbiornika wilgotną
szmatką.
W razie pochlapania się płynem
AdBlue
® zmyć natychmiast zimną
wodą albo wytrzeć się wilgotną, czystą
szmatką.
Jeżeli dodatek skrystalizował się,
usunąć go przy użyciu gąbki i
gorącej
wody.
KONTROLE
7
Dodatek AdBlue®

168
PARTNER-2-VP_PL_CHAP07_VERIFICATION_ED02-2015PARTNER-2-VP_PL_CHAP07_VERIFICATION_ED02-2015

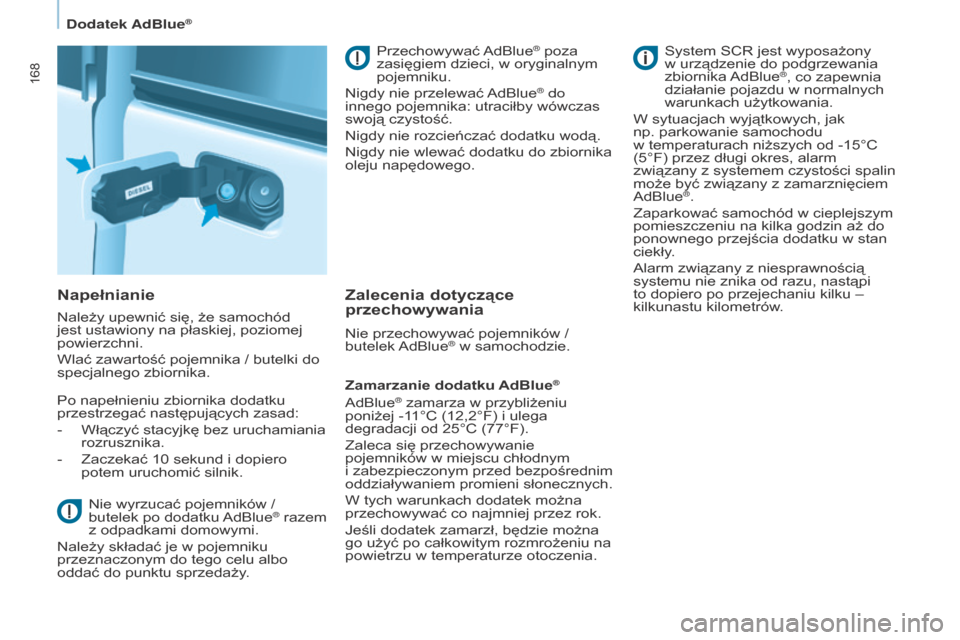

Napełnianie
Należy upewnić się, że samochód
jest ustawiony na płaskiej, poziomej
powierzchni.
Wlać zawartość pojemnika / butelki do
specjalnego zbiornika.
Po napełnieniu zbiornika dodatku
przestrzegać następujących zasad:
-

Włączyć stacyjkę bez uruchamiania
rozrusznika.
-


Zaczekać 10
sekund i dopiero
potem uruchomić silnik.
Nie wyrzucać pojemników /
butelek po dodatku AdBlue
® razem
z

odpadkami domowymi.
Należy składać je w

pojemniku
przeznaczonym do tego celu albo
oddać do punktu sprzedaży. Przechowywać AdBlue
® poza
zasięgiem dzieci, w

oryginalnym
pojemniku.
Nigdy nie przelewać AdBlue
® do
innego pojemnika: utraciłby wówczas
swoją czystość.
Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.
Zalecenia dotyczące
przechowywania
Nie przechowywać pojemników /
butelek AdBlue® w samochodzie.
Zamarzanie dodatku AdBlue
®
AdBlue® zamarza w przybliżeniu
poniżej -1 1°C (12,2°F) i ulega
degradacji od 25°C (77°F).
Zaleca się przechowywanie
pojemników w
miejscu chłodnym
i

zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
Jeśli dodatek zamarzł, będzie można
go użyć po całkowitym rozmrożeniu na
powietrzu w
temperaturze otoczenia. System SCR jest wyposażony
w
urządzenie do podgrzewania
zbiornika AdBlue
®, co zapewnia
działanie pojazdu w normalnych
warunkach użytkowania.
W sytuacjach wyjątkowych, jak
np. parkowanie samochodu
w

temperaturach niższych od -15°C
(5°F) przez długi okres, alarm
związany z

systemem czystości spalin
może być związany z

zamarznięciem
AdBlue
®.
Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin aż do
ponownego przejścia dodatku w
stan
ciekły.
Alarm związany z
niesprawnością
systemu nie znika od razu, nastąpi
to dopiero po przejechaniu kilku –
kilkunastu kilometrów.
Dodatek AdBlue®

169
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
AKuMuLATOr
Przed przystąpieniem do odłączenia
akumulatora, po wyłączeniu zapłonu
należy odczekać 2 minuty.
Nie zdejmować klem podczas pracy
silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obydwu
klem.
Po podłączeniu akumulatora należy
włączyć zapłon i
odczekać 1 minutę
zanim włączymy rozrusznik, jest
to czas niezbędny do inicjalizacji
systemów elektronicznych. w
razie
wystąpienia jakichkolwiek problemów
należy skontaktować się z

ASO
sieci PEUGEOT

lub z warsztatem
specjalistycznym.
Po wymianie żarówek odczekać
około 3
minuty przed ponownym
podłączeniem akumulatora.
W przypadku dłuższego,
przekraczającego jeden miesiąc,
postoju samochodu, zaleca się
odłączać akumulator

.
Aby naładować akumulator za
pomocą prostownika
- Odłączyć akumulator .
-
Przestrzegać instrukcji podanych
przez producenta prostownika.
-


Podłączyć zaczynając od

zacisku (-).
-

Sprawdzić stan zacisków
. Jeśli są
zasiarczone, tzn. pokryte białawym
lub zielonkawym nalotem, należy je
zdjąć i
przeczyścić.
Aby uruchomić pojazd z innego
akumulatora
- Podłączyć czerwony przewód
do końcówek (+) obydwu
akumulatorów
.
-

Jeden koniec przewodu zielonego
lub czarnego podłączyć do
końcówki (-) akumulatora
pomocniczego.
-


Drugi koniec przewodu zielonego
lub czarnego podłączyć do masy
pojazdu uruchamianego, jak
najdalej od akumulatora.
-


Włączyć rozrusznik aż do
uruchomienia silnika.
-


Poczekać aż silnik powróci na
wolne obroty i

odłączyć przewody.
Etykieta wskazuje zastosowanie
akumulatora ołowiowego
12

V o

specjalnej technologii
i

parametrach, wymagającego,
w

przypadku wymiany albo
odłączenia, interwencji ze strony
ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.
Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero
po kilku godzinach w

zależności od
warunków klimatycznych i

stanu
naładowania akumulatora (do około
8

godzin).
Ładowanie akumulatora systemu
Stop & Start nie wymaga jego
odłączania.
Akumulator
8
SZYBKA POMOC

170
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015

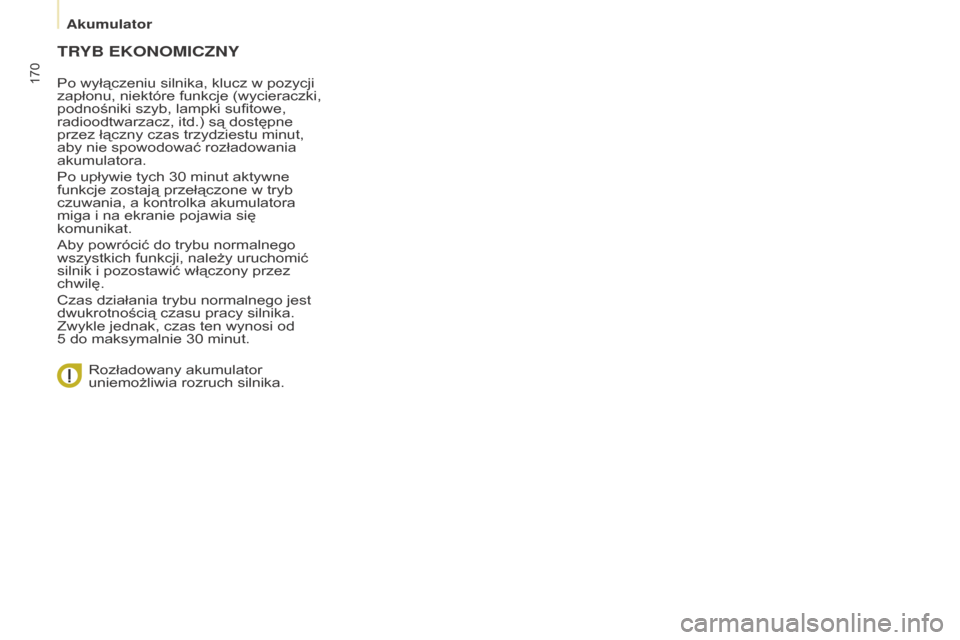

TRYB EKONOMICZNY
Po wyłączeniu silnika, klucz w pozycji
zapłonu, niektóre funkcje (wycieraczki,
podnośniki szyb, lampki sufitowe,
radioodtwarzacz, itd.) są dostępne
przez łączny czas trzydziestu minut,
aby nie spowodować rozładowania
akumulatora.
Po upływie tych 30
minut aktywne
funkcje zostają przełączone w
tryb
czuwania, a kontrolka akumulatora
miga i
na ekranie pojawia się
komunikat.
Aby powrócić do trybu normalnego
wszystkich funkcji, należy uruchomić
silnik i
pozostawić włączony przez
chwilę.
Czas działania trybu normalnego jest
dwukrotnością czasu pracy silnika.
Zwykle jednak, czas ten wynosi od
5
do maksymalnie 30 minut.
Rozładowany akumulator
uniemożliwia rozruch silnika.
Akumulator

171
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015

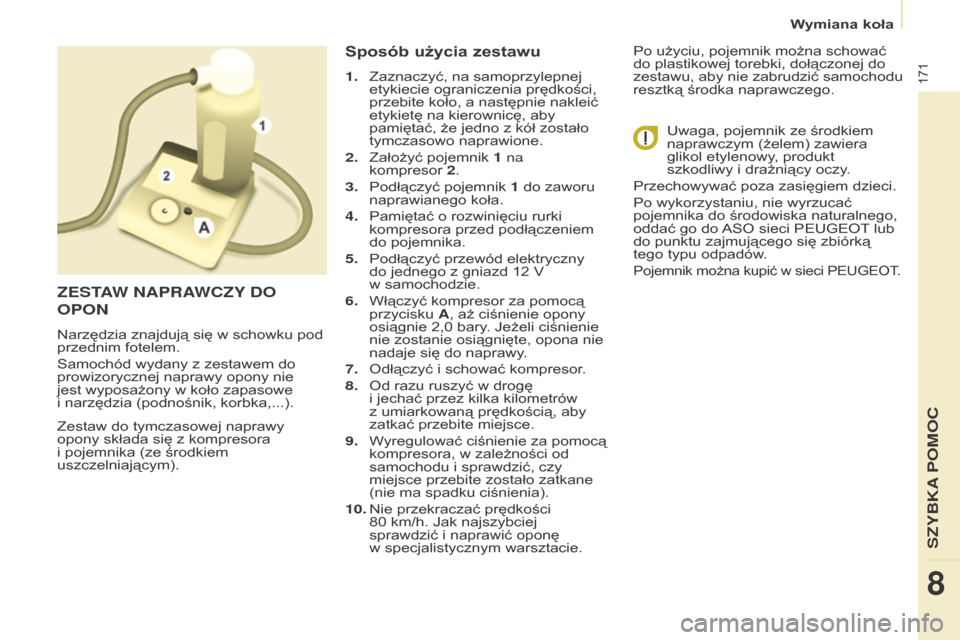

Zestaw do tymczasowej naprawy
opony składa się z kompresora
i
pojemnika (ze środkiem
uszczelniającym).
Sposób użycia zestawu
1. Zaznaczyć, na samoprzylepnej
etykiecie ograniczenia prędkości,
przebite koło, a następnie nakleić
etykietę na kierownicę, aby
pamiętać, że jedno z
kół zostało
tymczasowo naprawione.
2.

Założyć pojemnik
1 na
kompresor 2.
3.

Podłączyć pojemnik
1 do zaworu
naprawianego koła.
4.

Pamiętać o
rozwinięciu rurki
kompresora przed podłączeniem
do pojemnika.
5.

Podłączyć przewód elektryczny
do jednego z

gniazd 12 V
w
samochodzie.
6.

Włączyć kompresor za pomocą
przycisku

A, aż ciśnienie opony
osiągnie 2,0
bary. Jeżeli ciśnienie
nie zostanie osiągnięte, opona nie
nadaje się do naprawy.
7.

Odłączyć i
schować kompresor.
8.

Od razu ruszyć w
drogę
i
jechać przez kilka kilometrów
z
umiarkowaną prędkością, aby
zatkać przebite miejsce.
9.

W
yregulować ciśnienie za pomocą
kompresora, w
zależności od
samochodu i
sprawdzić, czy
miejsce przebite zostało zatkane
(nie ma spadku ciśnienia).
10.

Nie przekraczać prędkości
80

km/h. Jak najszybciej
sprawdzić i
naprawić oponę
w
specjalistycznym warsztacie. Po użyciu, pojemnik można schować
do plastikowej torebki, dołączonej do
zestawu, aby nie zabrudzić samochodu
resztką środka naprawczego.
Uwaga, pojemnik ze środkiem
naprawczym (żelem) zawiera
glikol etylenowy, produkt
szkodliwy i
drażniący oczy.
Przechowywać poza zasięgiem dzieci.
Po wykorzystaniu, nie wyrzucać
pojemnika do środowiska naturalnego,
oddać go do ASO sieci PEUGEOT lub
do punktu zajmującego się zbiórką
tego typu odpadów.
Pojemnik można kupić w sieci PEUGEOT.
ZESTAW NAPRAWCZY DO
OPON
Narzędzia znajdują się w schowku pod
przednim fotelem.
Samochód wydany z
zestawem do
prowizorycznej naprawy opony nie
jest wyposażony w
koło zapasowe
i
narzędzia (podnośnik, korbka,...).
8
SZYBKA POMOC
Wymiana koła

172
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
1. ustawienie samochodu
- Koniecznie upewnić się, czy
wszyscy pasażerowie wysiedli
z
samochodu i znajdują się
w
bezpiecznej strefie.
-

W miarę możliw
ości, ustawić
pojazd na płaskim, stabilnym
i
nieśliskim podłożu.
-

Zaciągnąć hamulec postojowy
,
wyłączyć zapłon oraz włączyć
pierwszy bieg lub bieg wsteczny. -
Wstawić klin pod koło znajdujące
się po przekątnej do koła
wymienianego.

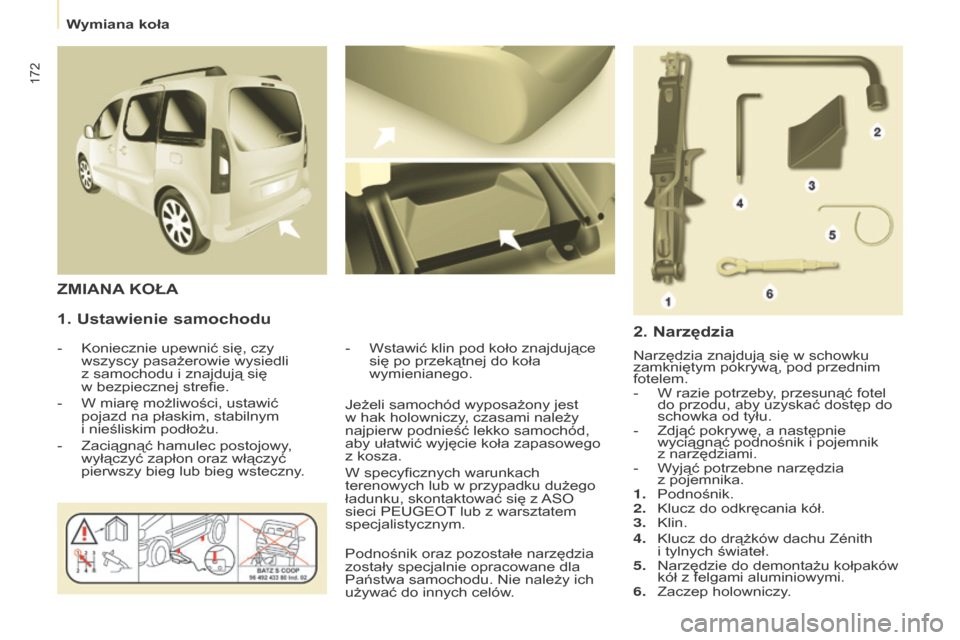

ZMIANA
KOŁA
2.

Narzędzia
Narzędzia znajdują się w schowku
zamkniętym pokrywą, pod przednim
fotelem.
-

W razie potrzeby
, przesunąć fotel
do przodu, aby uzyskać dostęp do
schowka od tyłu.
-

Zdjąć pokrywę, a następnie
wyciągnąć podnośnik i

pojemnik
z
narzędziami.
-

W
yjąć potrzebne narzędzia
z
pojemnika.
1.

Podnośnik.
2.


Klucz do odkręcania kół.
3.


Klin.
4.


Klucz do drążków dachu Zénith
i

tylnych świateł.
5.

Narzędzie do demontażu kołpaków
kół z

felgami aluminiowymi.
6.

Zaczep holowniczy
.
Jeżeli samochód wyposażony jest
w

hak holowniczy, czasami należy
najpierw podnieść lekko samochód,
aby ułatwić wyjęcie koła zapasowego
z

kosza.
W specyficznych warunkach
terenowych lub w

przypadku dużego
ładunku, skontaktować się z

ASO
sieci PEUGEOT

lub z

warsztatem
specjalistycznym.
Podnośnik oraz pozostałe narzędzia
zostały specjalnie opracowane dla
Państwa samochodu. Nie należy ich
używać do innych celów.
Wymiana koła

173
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
3. Koło zapasowe
- Odkręcić śrubę za pomocą
korby do demontażu kół, aż do
maksymalnego opuszczenia kosza.
-
Otworzyć tylne drzwi, aby uzyskać
dostęp do koła zapasowego. -
Zdjąć kosz z zaczepu i ustawić koło
zapasowe przy kole do wymiany.
8
SZYBKA
Wymiana koła

174
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015

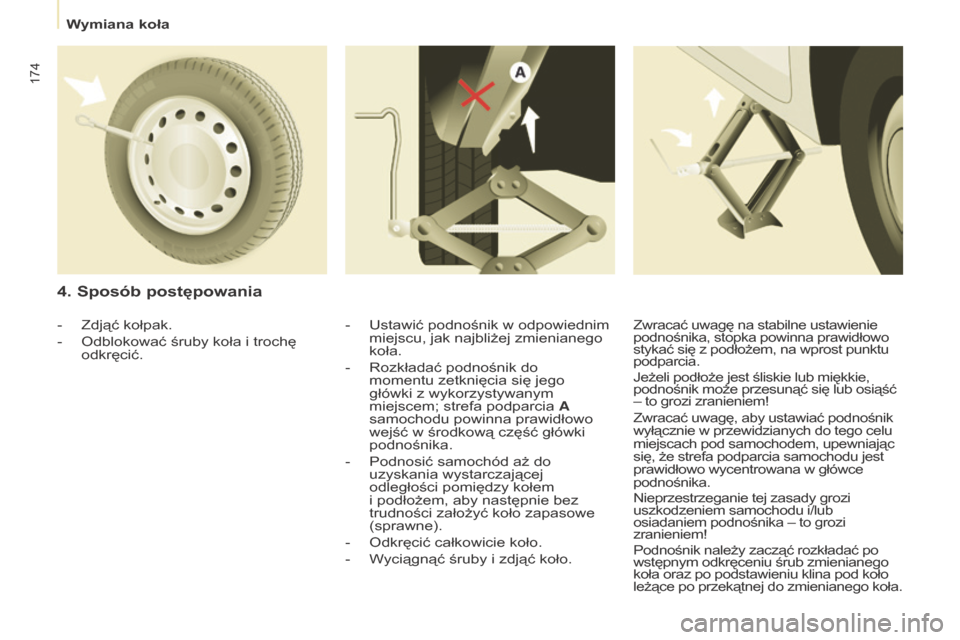

4. Sposób postępowania
- Ustawić podnośnik w odpowiednim
miejscu, jak najbliżej zmienianego
koła.
-

Rozkładać podnośnik do
momentu zetknięcia się jego
główki z

wykorzystywanym
miejscem; strefa podparcia A
samochodu powinna prawidłowo
wejść w
środkową część główki
podnośnika.
-

Podnosić samochód aż do
uzyskania wystarczającej
odległości pomiędzy kołem
i

podłożem, aby następnie bez
trudności założyć koło zapasowe
(sprawne).
-

Odkręcić całkowicie koło.
-


W
yciągnąć śruby i zdjąć koło.
-
Zdjąć kołpak.
-

Odblokować śruby koła i


trochę
odkręcić.Zwracać uwagę na stabilne ustawienie
podnośnika, stopka powinna prawidłowo
stykać się z
podłożem, na wprost punktu
podparcia.
Jeżeli podłoże jest śliskie lub miękkie,
podnośnik może przesunąć się lub osiąść
– to grozi zranieniem!
Zwracać uwagę, aby ustawiać podnośnik
wyłącznie w
przewidzianych do tego celu
miejscach pod samochodem, upewniając
się, że strefa podparcia samochodu jest
prawidłowo wycentrowana w
główce
podnośnika.
Nieprzestrzeganie tej zasady grozi
uszkodzeniem samochodu i/lub
osiadaniem podnośnika – to grozi
zranieniem!
Podnośnik należy zacząć rozkładać po
wstępnym odkręceniu śrub zmienianego
koła oraz po podstawieniu klina pod koło
leżące po przekątnej do zmienianego koła.
Wymiana koła
