2016 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

119
Partner-2-VP_pl_Chap05_Securite_ed02-2015
SySTEM ANTy POŚLIZ g OW y
(AS r ) I D y NAMICZNA

KONT

r OLA

STABILNOŚCI
(ESC)
Systemy te są ze sobą sprzężone
i uzupełniają system ABS.
ASR jest to układ zapewniający
optymalne działanie napędu
zapobiegający utracie kontroli podczas
przyspieszania.
Układ ten optymalizuje działanie
układu napędowego, co umożliwia
uniknięcie poślizgu kół, poprzez
odpowiednie przyhamowanie kół
napędowych i
sterowanie silnika.
Umożliwia również polepszenie
stabilności kierunkowej samochodu
podczas przyspieszania.
Jeśli chodzi o ESC, to należy
utrzymywać kierunek jazdy i
nie należy
próbować kontrować kołem kierownicy.
W przypadku odchylenia rzeczywistego
toru jazdy samochodu od toru jazdy
żądanego przez kierowcę, układ ESC
automatycznie przyhamowuje jedno
lub kilka z
kół i steruje pracą silnika,
aby przywrócić samochodowi żądany
tor jazdy.
Wyłączenie
W szczególnych warunkach
(uruchamianie pojazdu
unieruchomionego w
błocie, w śniegu,
na śliskim podłożu) może okazać się
pomocne wyłączenie systemów ASR
i ESC, aby umożliwić kołom poślizg
i złapanie przyczepności.
usterka działania
Praktyczne wskazówki
Systemy ASR/ESC oferują dodatkowe
bezpieczeństwo przy normalnym
sposobie prowadzenia i nie powinny
skłaniać kierowcy do wykonywania
ryzykownych manewrów lub jazdy ze
zbyt dużą prędkością.
Działanie tych systemów jest
uzależnione od przestrzegania
zaleceń producenta dotyczących kół
(opony i
felgi), elementów układu
hamulcowego, elementów elektroniki,
jak też procedur montażu i
sposobów
napraw.
Po wypadku niezbędne jest wykonanie
kontroli tych systemów w

ASO
sieci PEUGEOT

lub w warsztacie
specjalistycznym.
Działanie
Kontrolka miga w przypadku
uruchomienia systemu ASR
lub ESC.
Systemy włączają się ponownie:
-

automatycznie po przekroczeniu
prędkości 50

km/h, W przypadku pojawienia
się usterki w
działaniu
systemów, kontrolka i
dioda
świetlna zapalają się, przy
równoczesnym pojawieniu
się sygnału dźwiękowego
i
komunikatu na ekranie.
-

Wcisnąć przycisk lub
obrócić pokrętło do
położenia ESC OFF


(w zależności od wersji).
-

Dioda świetlna zapala się: systemy
ASR i

ESC nie działają.
-

ręcznie po ponownym
naciśnięciu przycisku lub
obracając pokrętło do
tego położenia


(w zależności od wersji). Należy skontaktować się z

ASO
sieci PEUGEOT

lub z warsztatem
specjalistycznym w
celu sprawdzenia
systemu.
Kontrolka może zapalić się również
w przypadku niskiego ciśnienia w ogumieniu.
Sprawdzić ciśnienie w
każdej oponie.
Bezpieczeństwo podczas jazdy
BEZPIECZE
STWO
5

120
Partner-2-VP_pl_Chap05_Securite_ed02-2015

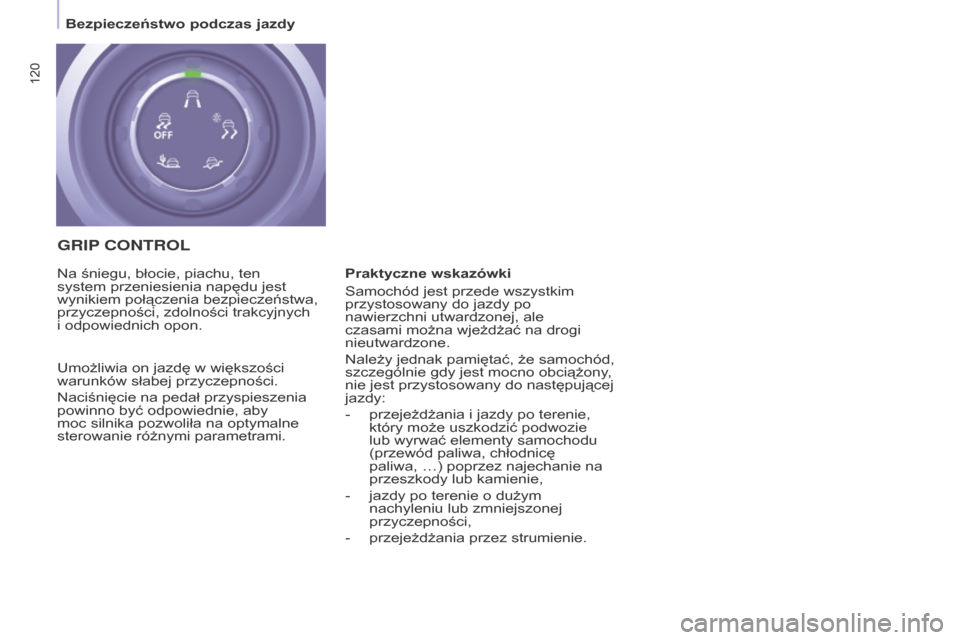

GRIP CONTROL
Praktyczne wskazówki
Samochód jest przede wszystkim
przystosowany do jazdy po
nawierzchni utwardzonej, ale
czasami można wjeżdżać na drogi
nieutwardzone.
Należy jednak pamiętać, że samochód,
szczególnie gdy jest mocno obciążony,
nie jest przystosowany do następującej
jazdy:
-

przejeżdżania i
jazdy po terenie,
który może uszkodzić podwozie
lub wyrwać elementy samochodu
(przewód paliwa, chłodnicę
paliwa, …) poprzez najechanie na
przeszkody lub kamienie,
-

jazdy po terenie o dużym
nachyleniu lub zmniejszonej
przyczepności,
-


przejeżdżania przez strumienie.
Na śniegu, błocie, piachu, ten
system przeniesienia napędu jest
wynikiem połączenia bezpieczeństwa,
przyczepności, zdolności trakcyjnych


i odpowiednich opon.
Umożliwia on jazdę w

większości
warunków słabej przyczepności.
Naciśnięcie na pedał przyspieszenia
powinno być odpowiednie, aby
moc silnika pozwoliła na optymalne
sterowanie różnymi parametrami.
Bezpieczeństwo podczas jazdy

121
Partner-2-VP_pl_Chap05_Securite_ed02-2015

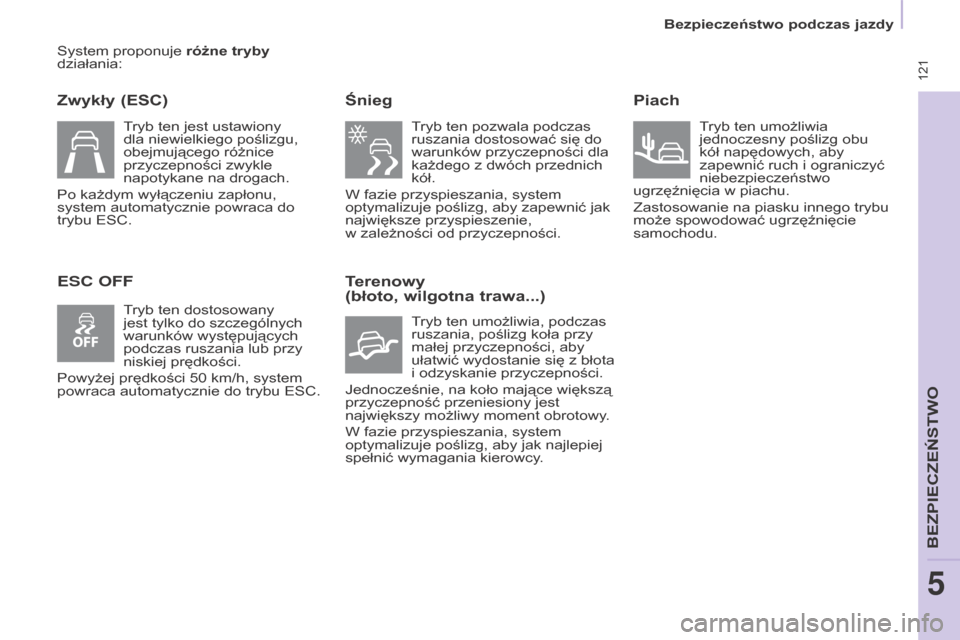

System proponuje różne tryby
działania:
Zwykły (ESC)
ESC OFFŚnieg
Tryb ten pozwala podczas
ruszania dostosować się do
warunków przyczepności dla
każdego z
dwóch przednich
kół.
W fazie przyspieszania, system
optymalizuje poślizg, aby zapewnić jak
największe przyspieszenie,
w zależności od przyczepności.
Terenowy
(błoto, wilgotna trawa...)
Tryb ten umożliwia, podczas
ruszania, poślizg koła przy
małej przyczepności, aby
ułatwić wydostanie się z
błota
i
odzyskanie przyczepności.
Jednocześnie, na koło mające większą
przyczepność przeniesiony jest
największy możliwy moment obrotowy.
W fazie przyspieszania, system
optymalizuje poślizg, aby jak najlepiej
spełnić wymagania kierowcy.
Piach
Tryb ten umożliwia
jednoczesny poślizg obu
kół napędowych, aby
zapewnić ruch i
ograniczyć
niebezpieczeństwo
ugrzęźnięcia w
piachu.
Zastosowanie na piasku innego trybu
może spowodować ugrzęźnięcie
samochodu.
Tryb ten jest ustawiony
dla niewielkiego poślizgu,
obejmującego różnice
przyczepności zwykle
napotykane na drogach.
Po każdym wyłączeniu zapłonu,
system automatycznie powraca do
trybu ESC.
Tryb ten dostosowany
jest tylko do szczególnych
warunków występujących
podczas ruszania lub przy
niskiej prędkości.
Powyżej prędkości 50

km/h, system
powraca automatycznie do trybu ESC.
Bezpieczeństwo podczas jazdy
BEZPIECZE
STWO
5

122
Partner-2-VP_pl_Chap05_Securite_ed02-2015

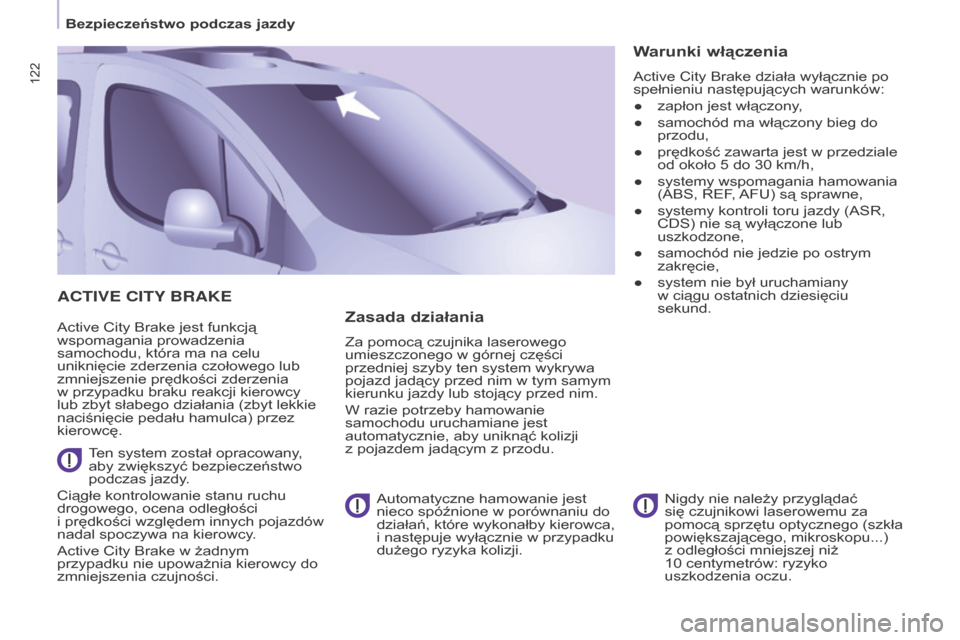

ACTIVE CITY BRAKE
Active City Brake jest funkcją
wspomagania prowadzenia
samochodu, która ma na celu
uniknięcie zderzenia czołowego lub
zmniejszenie prędkości zderzenia
w
przypadku braku reakcji kierowcy
lub zbyt słabego działania (zbyt lekkie
naciśnięcie pedału hamulca) przez
kierowcę.
Ten system został opracowany,
aby zwiększyć bezpieczeństwo
podczas jazdy.
Ciągłe kontrolowanie stanu ruchu
drogowego, ocena odległości
i
prędkości względem innych pojazdów
nadal spoczywa na kierowcy.
Active City Brake w
żadnym
przypadku nie upoważnia kierowcy do
zmniejszenia czujności.
Nigdy nie należy przyglądać
się czujnikowi laserowemu za
pomocą

sprzętu optycznego (szkła
powiększającego, mikroskopu...)
z
odległości mniejszej niż
10
centymetrów: ryzyko
uszkodzenia oczu.Zasada działania
Za pomocą czujnika laserowego
umieszczonego w górnej części
przedniej szyby ten system wykrywa
pojazd jadący przed nim w
tym samym
kierunku jazdy lub stojący przed nim.
W razie potrzeby hamowanie
samochodu uruchamiane jest
automatycznie, aby uniknąć kolizji
z pojazdem jadącym z
przodu.
Automatyczne hamowanie jest
nieco spóźnione w
porównaniu do
działań, które wykonałby kierowca,
i
następuje wyłącznie w przypadku
dużego ryzyka kolizji.
Warunki włączenia
Active City Brake działa wyłącznie po
spełnieniu następujących warunków:
●

zapłon jest włączony
,
●

samochód ma włączony bieg do
przodu,
●


prędkość zawarta jest w
przedziale
od około 5
do 30 km/h,
●

systemy wspomagania hamowania
(ABS, REF

, AFU) są sprawne,
●

systemy kontroli toru jazdy (ASR,
CDS) nie są wyłączone lub
uszkodzone,
●


samochód nie jedzie po ostrym
zakręcie,
●


system nie był uruchamiany
w

ciągu ostatnich dziesięciu
sekund.
Bezpieczeństwo podczas jazdy

123
Partner-2-VP_pl_Chap05_Securite_ed02-2015

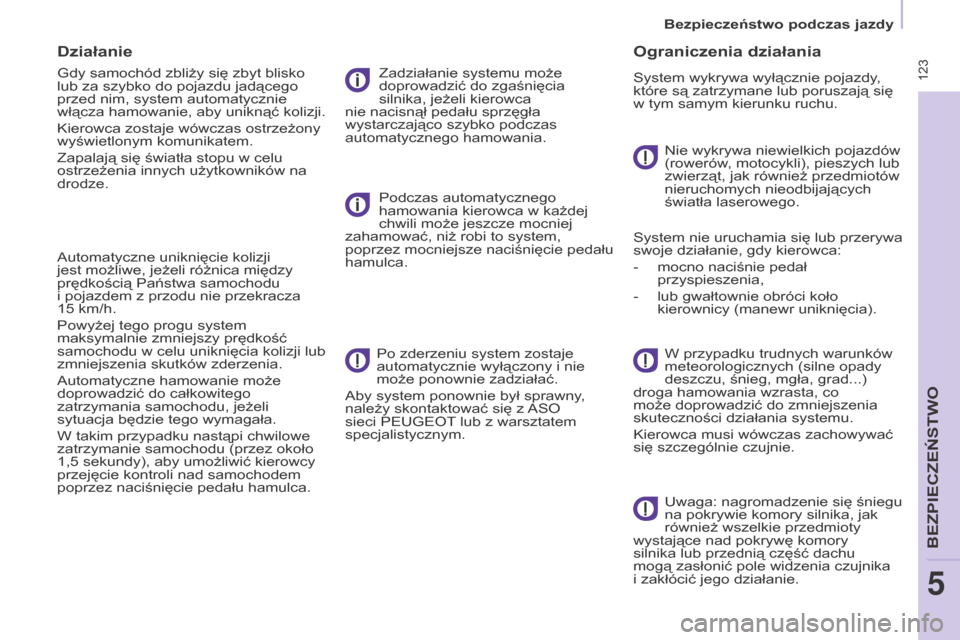

Działanie
Gdy samochód zbliży się zbyt blisko
lub za szybko do pojazdu jadącego
przed nim, system automatycznie
włącza hamowanie, aby uniknąć kolizji.
Kierowca zostaje wówczas ostrzeżony
wyświetlonym komunikatem.
Zapalają się światła stopu w celu
ostrzeżenia innych użytkowników na
drodze.
Automatyczne uniknięcie kolizji
jest możliwe, jeżeli różnica między
prędkością Państwa samochodu
i
pojazdem z przodu nie przekracza
15
km/h.
Powyżej tego progu system
maksymalnie zmniejszy prędkość
samochodu w
celu uniknięcia kolizji lub
zmniejszenia skutków zderzenia.
Automatyczne hamowanie może
doprowadzić do całkowitego
zatrzymania samochodu, jeżeli
sytuacja będzie tego wymagała.
W takim przypadku nastąpi chwilowe
zatrzymanie samochodu (przez około
1,5
sekundy), aby umożliwić kierowcy
przejęcie kontroli nad samochodem
poprzez naciśnięcie pedału hamulca. Zadziałanie systemu może
doprowadzić do zgaśnięcia
silnika, jeżeli kierowca
nie nacisnął pedału sprzęgła
wystarczająco szybko podczas
automatycznego hamowania.
Podczas automatycznego
hamowania kierowca w
każdej
chwili może jeszcze mocniej
zahamować, niż robi to system,
poprzez mocniejsze naciśnięcie pedału
hamulca.
Po zderzeniu system zostaje
automatycznie wyłączony i
nie
może ponownie zadziałać.
Aby system ponownie był sprawny,
należy skontaktować się z

ASO
sieci PEUGEOT

lub z warsztatem
specjalistycznym.
Ograniczenia działania
System wykrywa wyłącznie pojazdy,
które są zatrzymane lub poruszają się
w
tym samym kierunku ruchu.
Nie wykrywa niewielkich pojazdów
(rowerów, motocykli), pieszych lub
zwierząt, jak również przedmiotów
nieruchomych nieodbijających
światła laserowego.
System nie uruchamia się lub przerywa
swoje działanie, gdy kierowca:
-

mocno naciśnie pedał
przyspieszenia,
-


lub gwałtownie obróci koło
kierownicy (manewr uniknięcia). W przypadku trudnych warunków
meteorologicznych (silne opady
deszczu, śnieg, mgła, grad...)
droga hamowania wzrasta, co
może doprowadzić do zmniejszenia
skuteczności działania systemu.
Kierowca musi wówczas zachowywać
się szczególnie czujnie.
Uwaga: nagromadzenie się śniegu
na pokrywie komory silnika, jak
również wszelkie przedmioty
wystające nad pokrywę komory
silnika lub przednią część dachu
mogą zasłonić pole widzenia czujnika
i

zakłócić jego działanie.
Bezpieczeństwo podczas jazdy
BEZPIECZE
STWO
5

124
Partner-2-VP_pl_Chap05_Securite_ed02-2015

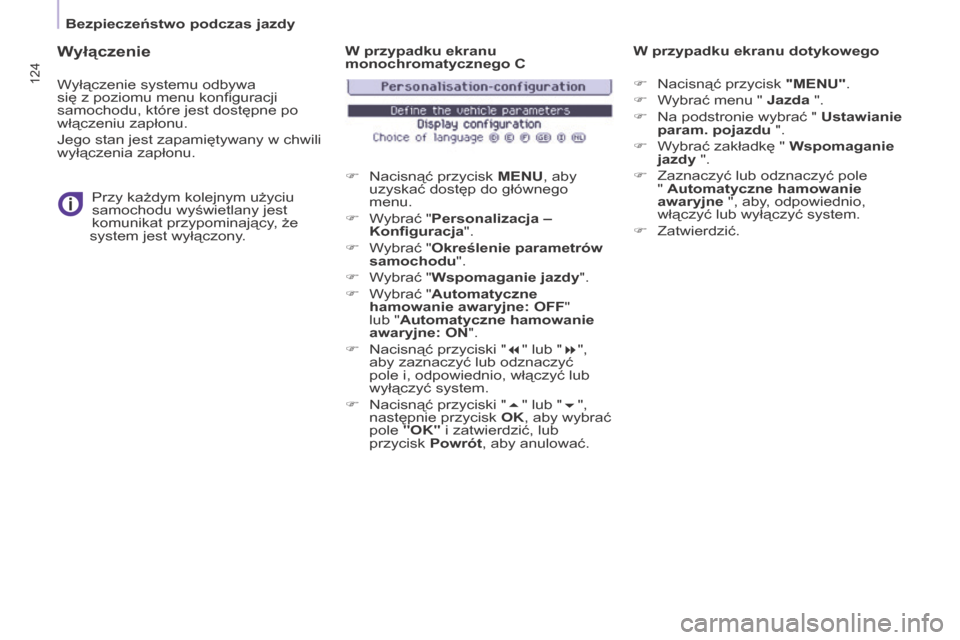

Wyłączenie
Wyłączenie systemu odbywa
się z poziomu menu konfiguracji
samochodu, które jest dostępne po
włączeniu zapłonu.
Jego stan jest zapamiętywany w
chwili
wyłączenia zapłonu.
Przy każdym kolejnym użyciu
samochodu wyświetlany jest
komunikat przypominający, że
system jest wyłączony. W przypadku ekranu
monochromatycznego C
F

Nacisnąć przycisk
MEN u , aby
uzyskać dostęp do głównego
menu.
F

W
ybrać "Personalizacja –
Konfiguracja".
F

W
ybrać "Określenie parametrów
samochodu".
F

W
ybrać "Wspomaganie jazdy".
F

W
ybrać "Automatyczne
hamowanie awaryjne: OFF"
lub "Automatyczne hamowanie
awaryjne: ON".
F

Nacisnąć przyciski "
7" lub "8",
aby zaznaczyć lub odznaczyć
pole i, odpowiednio, włączyć lub
wyłączyć system.
F

Nacisnąć przyciski "
5" lub "6",
następnie przycisk OK, aby wybrać
pole "OK" i
zatwierdzić, lub
przycisk Powrót, aby anulować. W przypadku ekranu dotykowego
F
Nacisnąć przycisk "MEN u ".
F W ybrać menu " Jazda ".
F

Na podstronie wybrać "
u stawianie
param. pojazdu ".
F

W
ybrać zakładkę " Wspomaganie
jazdy ".
F

Zaznaczyć lub odznaczyć pole
"

Automatyczne hamowanie
awaryjne ", aby, odpowiednio,
włączyć lub wyłączyć system.
F

Zatwierdzić.
Bezpieczeństwo podczas jazdy

125
Partner-2-VP_pl_Chap05_Securite_ed02-2015
Nieprawidłowe działanie
Nieprawidłowe działanie czujnika
Nagromadzenie się brudu lub
pojawienie się zamglenia na przedniej
szybie może zakłócić działanie
czujnika laserowego. w takim
przypadku kierowca zostaje ostrzeżony
za pomocą wyświetlonego komunikatu.
Należy usunąć zaparowanie szyby
i
regularnie czyścić powierzchnię
przedniej szyby przed czujnikiem.
Nie przyklejać ani nie mocować
żadnego przedmiotu na przedniej
szybie przed czujnikiem. Nieprawidłowe działanie systemu
W przypadku nieprawidłowego
działania systemu kierowca zostaje
ostrzeżony za pomocą sygnału
dźwiękowego i
wyświetlonego
komunikatu "
u sterka systemu
automatycznego hamowania".
System należy poddać kontroli w

ASO
sieci PEUGEOT

lub w warsztacie
specjalistycznym. W przypadku uszkodzenia przedniej
szyby na poziomie czujnika system
należy wyłączyć i
skontaktować
się z

ASO sieci PEUGEOT
lub
warsztatem specjalistycznym w
celu
wymiany przedniej szyby.
Nigdy nie należy demontować,
regulować ani testować czujnika.
Naprawę można wykonać
wyłącznie w

ASO sieci PEUGEOT

lub w

warsztacie
specjalistycznym.
W przypadku podłączenia
przyczepy lub gdy samochód
jest holowany, konieczne jest
wyłączenie systemu.
Bezpieczeństwo podczas jazdy
BEZPIECZE
STWO
5

126
Partner-2-VP_pl_Chap05_Securite_ed02-2015
126
Partner-2-VP_pl_Chap05_Securite_ed02-2015

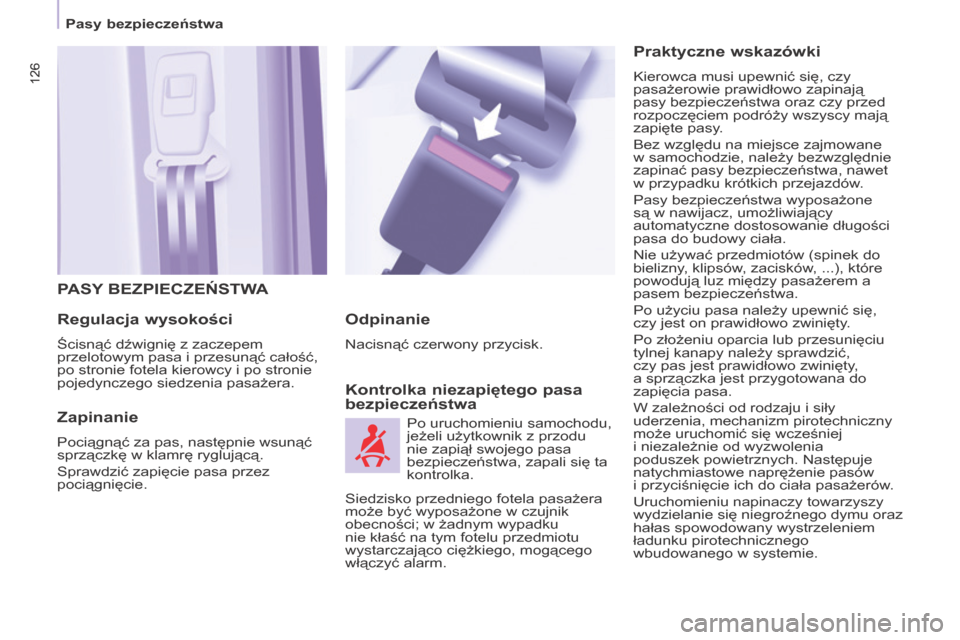

PASy BEZPIECZEŃSTWA
r egulacja wysokości
Ścisnąć dźwignię z zaczepem
przelotowym pasa i przesunąć całość,
po stronie fotela kierowcy i
po stronie
pojedynczego siedzenia pasażera.
Zapinanie
Pociągnąć za pas, następnie wsunąć
sprzączkę w klamrę ryglującą.
Sprawdzić zapięcie pasa przez
pociągnięcie.
Kontrolka niezapiętego pasa
bezpieczeństwa Odpinanie
Nacisnąć czerwony przycisk.
Po uruchomieniu samochodu,
jeżeli użytkownik z
przodu
nie zapiął swojego pasa
bezpieczeństwa, zapali się ta
kontrolka.
Praktyczne wskazówki
Kierowca musi upewnić się, czy
pasażerowie prawidłowo zapinają
pasy bezpieczeństwa oraz czy przed
rozpoczęciem podróży wszyscy mają
zapięte pasy.
Bez względu na miejsce zajmowane
w
samochodzie, należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Pasy bezpieczeństwa wyposażone
są w
nawijacz, umożliwiający
automatyczne dostosowanie długości
pasa do budowy ciała.
Nie używać przedmiotów (spinek do
bielizny, klipsów, zacisków, ...), które
powodują luz między pasażerem a
pasem bezpieczeństwa.
Po użyciu pasa należy upewnić się,
czy jest on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić,
czy pas jest prawidłowo zwinięty,
a sprzączka jest przygotowana do
zapięcia pasa.
W zależności od rodzaju i
siły
uderzenia, mechanizm pirotechniczny
może uruchomić się wcześniej
i
niezależnie od wyzwolenia
poduszek powietrznych. Następuje
natychmiastowe naprężenie pasów
i
przyciśnięcie ich do ciała pasażerów.
Uruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz
hałas spowodowany wystrzeleniem
ładunku pirotechnicznego
wbudowanego w
systemie.
Siedzisko przedniego fotela pasażera
może być wyposażone w

czujnik
obecności; w

żadnym wypadku
nie kłaść na tym fotelu przedmiotu
wystarczająco ciężkiego, mogącego
włączyć alarm.
Pasy bezpieczeństwa
