2016 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

175
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
- Założyć koło na piastę i przykręcić
śruby ręką.
-

Wstępnie dokręcić śruby za
pomocą korby do demontażu kół.
5. Montaż koła zapasowego
- Całkowicie opuścić samochód,
składając podnośnik, a następnie
wyjąć go.
-

Dokręcić śruby za pomocą korby;
zablokować je bez dociskania.
-


Schować koło do naprawy w
koszu.-
Zaczepić kosz i podnieść go,
wkręcając śrubę korbą.
-

Dokręcić śrubę do oporu, a
następnie sprawdzić, czy koło jest
dobrze dociśnięte poziomo do
podłogi.
W przeciwnym razie ponowić tę
operację.
Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku (należy używać
podpórki).
Nigdy nie używać wkrętaka zamiast
korby do demontażu kół.
8
SZYBKA
Wymiana koła

176
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015

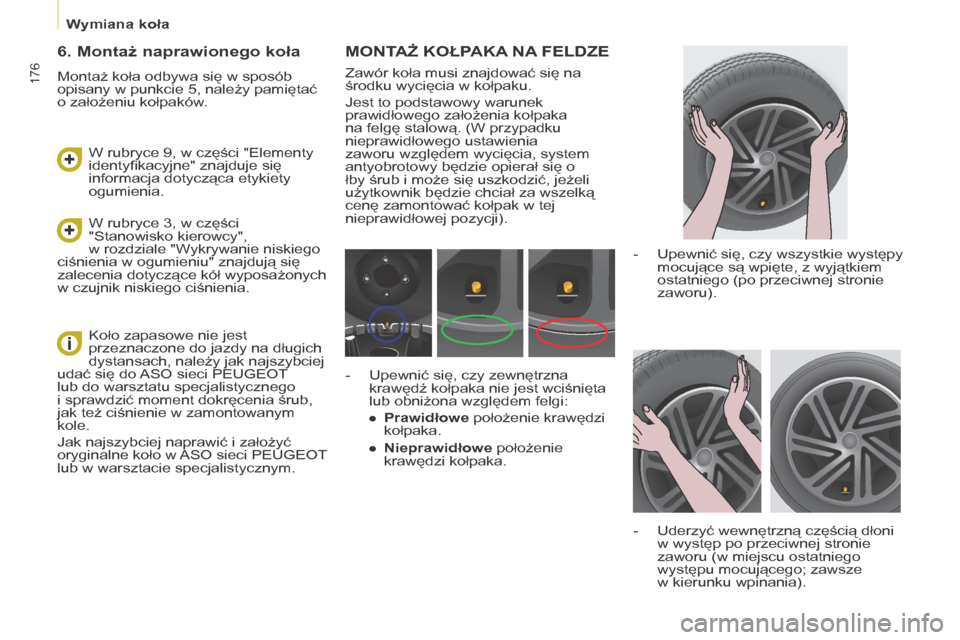

MONTAż KOŁPAKA NA FELDZE
Zawór koła musi znajdować się na
środku wycięcia w
kołpaku.
Jest to podstawowy warunek
prawidłowego założenia kołpaka
na felgę stalową. (W przypadku
nieprawidłowego ustawienia
zaworu względem wycięcia, system
antyobrotowy będzie opierał się o
łby śrub i
może się uszkodzić, jeżeli
użytkownik będzie chciał za wszelką
cenę zamontować kołpak w
tej
nieprawidłowej pozycji).
-

Upewnić
się, czy wszystkie występy
mocujące są wpięte, z
wyjątkiem
ostatniego (po przeciwnej stronie
zaworu).
-

Uderzyć wewnętrzną częścią dłoni
w

występ po przeciwnej stronie
zaworu (w miejscu ostatniego
występu mocującego; zawsze
w
kierunku wpinania).
-

Upewnić się, czy zewnętrzna
krawędź kołpaka nie jest wciśnięta
lub obniżona względem felgi:
●


Prawidłowe
położenie krawędzi
kołpaka.
●

Nieprawidłowe
położenie
krawędzi kołpaka.
6. Montaż naprawionego koła
Montaż koła odbywa się w sposób
opisany w punkcie 5, należy pamiętać
o
założeniu kołpaków.
W rubryce 3, w
części
"Stanowisko kierowcy",
w
rozdziale "Wykrywanie niskiego
ciśnienia w
ogumieniu" znajdują się
zalecenia dotyczące kół wyposażonych
w
czujnik niskiego ciśnienia.
W rubryce 9, w
części "Elementy
identyfikacyjne" znajduje się
informacja dotycząca etykiety
ogumienia.
Koło zapasowe nie jest
przeznaczone do jazdy na długich
dystansach, należy jak najszybciej
udać się do ASO sieci PEUGEOT
lub do warsztatu specjalistycznego
i
sprawdzić moment dokręcenia śrub,
jak też ciśnienie w
zamontowanym
kole.
Jak najszybciej naprawić i
założyć
oryginalne koło w

ASO
sieci PEUGEOT
lub w
warsztacie specjalistycznym.
Wymiana koła

177
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Sprawdzić położenie zaworu
koła względem pierścienia na
kołpaku.
Położenie nieprawidłowe zaworu:
poniżej pierścienia. Przestrzegać sposobu
postępowania dotyczącego
montażu kołpaka, aby uniknąć
złamania występu mocującego oraz
deformacji krawędzi kołpaka koła.
Deformacja krawędzi kołpaka
na poziomie zaworu z
powodu
nieprawidłowego montażu. Położenie prawidłowe zaworu:
powyżej pierścienia.
8
SZYBKA
Wymiana koła

178
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
ZDEJMOWANA OSŁONA
ZIMOW

A
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową
instaluje się w
dolnej części
przedniego zderzaka, aby zapobiec
nagromadzeniu się śniegu na poziomie
wentylatora chłodnicy.
Montaż Demontaż
- Przyłożyć zdejmowaną osłonę
zimową na poziomie kołka
centrującego
A na przednim
zderzaku.
-

Osadzić osłonę na miejsce,
naciskając na każdy z

zacisków
B znajdujących się w
czterech
rogach.
Gdy temperatura na zewnątrz
przekroczy 10°C (brak opadów
śniegu) lub podczas holowania,
należy zdjąć osłonę zimową. -
Włożyć śrubokręt w otwór
znajdujący się obok każdego
zacisku.
-

Podważyć, aby odpiąć cztery
zaciski

B.
Osłona zimowa

179
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
ŁAŃCuChy ŚNIEgOWE
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.
Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego".Przestrzegać obowiązujących
w

poszczególnych krajach
przepisów dotyczących
maksymalnej prędkości jazdy
z
założonymi łańcuchami śniegowymi.Wskazówki dotyczące zakładania
łańcuchów
F

W przypadku konieczności
założenia łańcuchów na trasie,
zatrzymać samochód na płaskiej
powierzchni na poboczu.
F


Zaciągnąć hamulec postojowy
i

ewentualnie podłożyć kliny
pod koła, aby samochód się nie
przesuwał.
F

Założyć łańcuchy zgodnie
z

instrukcjami producenta.
F

Ruszyć powoli i
przejechać
kawałek, nie przekraczając
prędkości 50
km/h.
F

Zatrzymać samochód i
sprawdzić,
czy łańcuchy są odpowiednio
naprężone.
Zaleca się przećwiczenie
zakładania łańcuchów przed
wyjazdem, na płaskim i

suchym
podłożu.
Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w
pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci
PEUGEOT lub w
warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić
opon samochodu ani jezdni. Jeżeli
samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z
felgą.
8
SZYBKA POMOC
Łañcuchy śniegowe

180
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
WyMIANA żA ró WKI
Typ A
Żarówka całkowicie
szklana: delikatnie
pociągnąć, ponieważ
zamontowana została na
wcisk.
Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w
gnieździe.
Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę,
a następnie przekręcić
w
kierunku przeciwnym
do ruchu wskazówek
zegara.
Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek. Aby je wyjąć:
Typ D
Dioda
elektroluminescencyjna
(LED): aby ją wymienić
w
światłach dziennych,
skontaktować się
z

ASO sieci PEUGEOT

lub z
warsztatem
specjalistycznym.
Wymiana żarówki

181
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
2. Światła pozycyjne
T yp A, W5W - 5W
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W
yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W
ymienić żarówkę.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w

celu
zapewnienia szczelności.
Światła przednie
1. Światła mijania / Światła drogowe
T yp C, H4 - 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny gumowy
występ.
-


Odłączyć złącze elektryczne.
-


Odgiąć występ blokujący
.
-

W
ymienić żarówkę, upewniając
się, czy część metalowa wchodzi
w
wyżłobienia lampy.
-

Założyć występ blokujący
.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie, w

celu
zapewnienia szczelności.
Mycie pod ciśnieniem Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w

odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i

sprawdzić
prawidłowe zamknięcie pokrywy.
Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
reflektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
Nie dotykać żarówki palcami, użyć
niestrzępiącej się ściereczki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu zaparowanie zniknie.
Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3

minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na reflektory, światła i

ich obrys,
aby uniknąć uszkodzenia lakieru
i

uszczelek.
8
SZYBKA POMOC
Wymiana żarówki

182
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
3. Kierunkowskazy
T yp B, PY21W - 21W (bursztynowe)
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


Obrócić oprawę żarówki o
ćwierć
obrotu, w
kierunku przeciwnym do
ruchu wskazówek zegara.
-

W
yjąć żarówkę, delikatnie ją
wciskając i
obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-

Sprawdzić, czy pokrywa założona
jest prawidłowo i

szczelnie dolega
na całym obwodzie. 4.
r eflektory przeciwmgłowe
Typ C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-

Odsunąć osłonę przeciwbłotną do
góry

.
-

Odłączyć złącze od oprawy
żarówki, naciskając języczek
usytuowany w

górnej części.-

W
yjąć oprawę żarówki, ściskając
dwie zapinki (u góry i
u dołu)
kciukiem i
palcem wskazującym.
-

W
ymienić moduł (oprawę
i
żarówkę).
-

W
ykonać czynności w odwrotnej
kolejności, aby zamontować moduł
i
zderzak.
Wymiana żarówki
