2016 Peugeot Boxer Kezelési útmutató (in Hungarian)

151
boxer_hu_Chap08_Aide-Rapide_ed01-2015
A halogénizzók cseréjét a világítás
kikapcsolása után néhány perccel kell
végrehajtani (az esetleges súlyos égési
sérülések elkerülése érdekében). Az izzókat
ne érintse puszta kézzel, használjon nem
bolyhos rongyot.
A művelet elvégzését követően ellenőrizze a
fényszórók megfelelő működését.
5

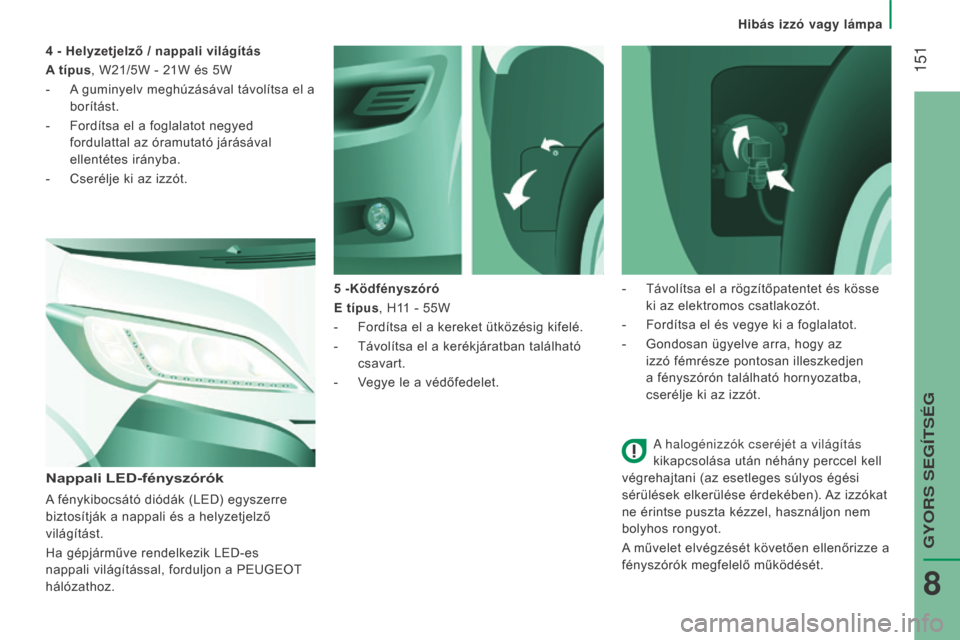

-Ködfényszóró
E típus

, H11
- 55W
-
Fordítsa el a kereket ütközésig kifelé.
-
Távolítsa el a kerékjáratban található
csavart.
-
Vegye le a védőfedelet.
Nappali LED-fényszórók
A fénykibocsátó diódák (LED) egyszerre
biztosítják a nappali és a helyzetjelző
világítást.
Ha gépjárműve rendelkezik LED-es
nappali világítással, forduljon a PEUGEOT
hálózathoz. 4
- Helyzetjelző / nappali világítás
A
típus, W21/5W - 21W és 5W
-
A guminyelv meghúzásával távolítsa el a

borítást.
-
Fordítsa el a foglalatot negyed
fordulattal az óramutató járásával

ellentétes irányba.
-
Cserélje ki az izzót.
-
Távolítsa el a rögzítőpatentet és kösse
ki az elektromos csatlakozót.
-
Fordítsa el és vegye ki a foglalatot.
-
Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen

a fényszórón található hornyozatba,
cserélje ki az izzót.
Hibás izzó vagy lámpa
GYORS SEG

152
boxer_hu_Chap08_Aide-Rapide_ed01-2015

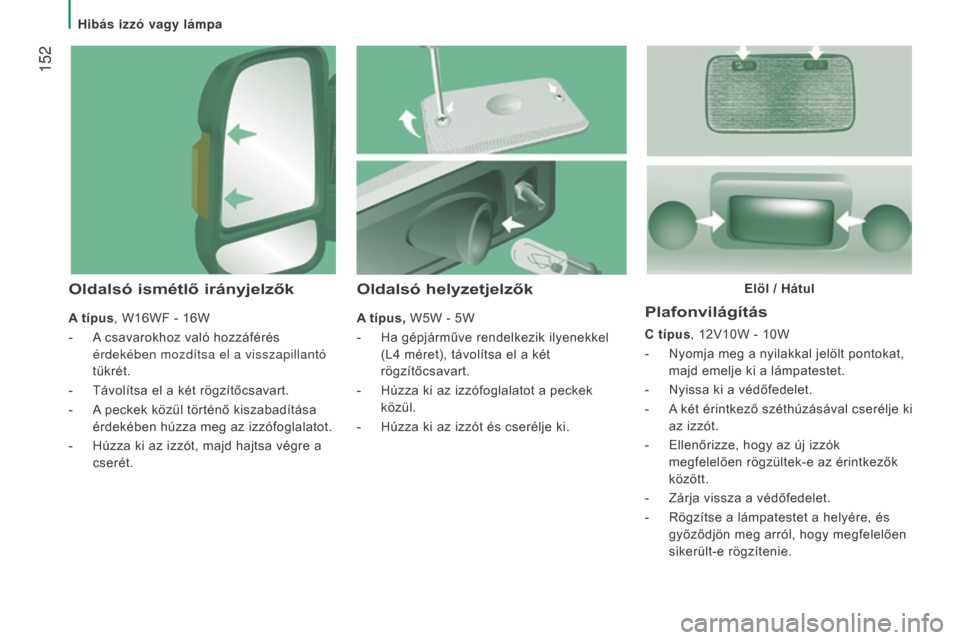

plafonvilágítás
C típus, 12V10W - 10W
-
Nyomja meg a nyilakkal jelölt pontokat,
majd emelje ki a lámpatestet.
-
Nyissa ki a védőfedelet.
-
A két érintkező széthúzásával cserélje ki


az izzót.
-
Ellenőrizze, hogy az új izzók
megfelelően rögzültek-e az érintkezők


között.
-
Zárja vissza a védőfedelet.
-
Rögzítse a lámpatestet a helyére, és
győződjön meg arról, hogy megfelelően


sikerült-e rögzítenie.
Oldalsó helyzetjelzők
A típus, W5W - 5W
-
Ha gépjárműve rendelkezik ilyenekkel
(L4
méret), távolítsa el a két


rögzítőcsavart.
-
Húzza ki az izzófoglalatot a peckek
közül.
-
Húzza ki az izzót és cserélje ki.
Oldalsó ismétlő irányjelzők
A típus, W16WF - 16W
-
A csavarokhoz való hozzáférés

érdekében mozdítsa el a visszapillantó
tükrét.
-
Távolítsa el a két rögzítőcsavart.
-
A peckek közül történő kiszabadítása


érdekében húzza meg az izzófoglalatot.
-
Húzza ki az izzót, majd hajtsa végre a
cserét. Elöl / Hátul
Hibás izzó vagy lámpa

153
boxer_hu_Chap08_Aide-Rapide_ed01-2015

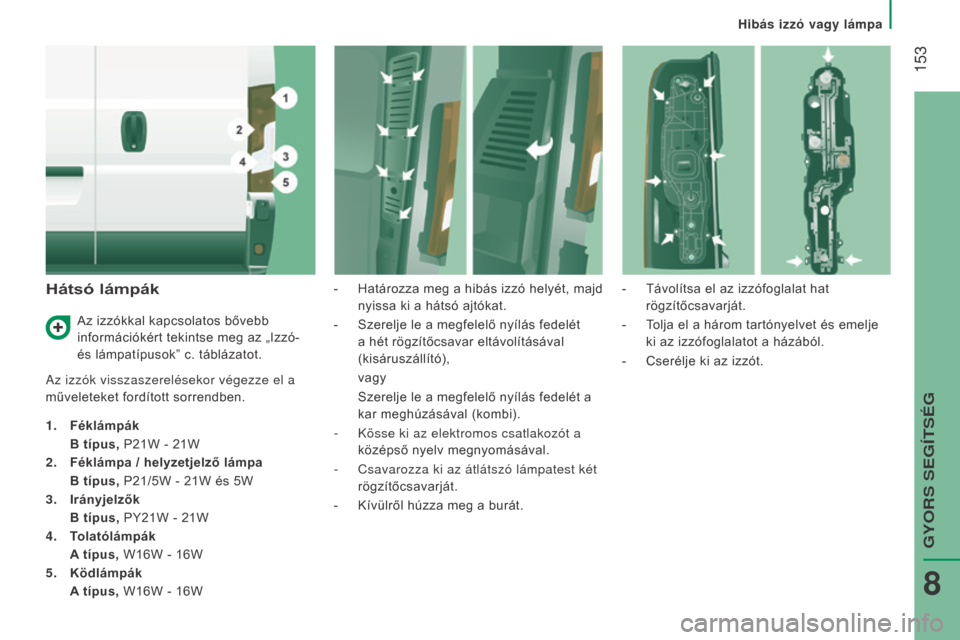

Hátsó lámpák
Az izzók visszaszerelésekor végezze el a
műveleteket fordított sorrendben.
1.
Féklámpák

B típus, P21W - 21W
2.
Féklámpa / helyzetjelző lámpa

B típus, P21/5W - 21W és 5W
3.
Irányjelzők

B típus, PY21W - 21W
4.
Tolatólámpák

A típus,

W16W - 16W
5.
Ködlámpák

A típus,

W16W - 16W -
Határozza meg a hibás izzó helyét, majd
nyissa ki a hátsó ajtókat.
-
Szerelje le a megfelelő nyílás fedelét
a hét rögzítőcsavar eltávolításával

(kisáruszállító), vagy
Szerelje le a megfelelő nyílás fedelét a
kar meghúzásával (kombi).
-
Kösse ki az elektromos csatlakozót a
középső nyelv megnyomásával.
-
Csavarozza ki az átlátszó lámpatest két
rögzítőcsavarját.
-
Kívülről húzza meg a burát. -
Távolítsa el az izzófoglalat hat
rögzítőcsavarját.
-
Tolja el a három tartónyelvet és emelje

ki az izzófoglalatot a házából.
-
Cserélje ki az izzót.
Az izzókkal kapcsolatos bővebb
információkért tekintse meg az „Izzó-

és lámpatípusok” c. táblázatot.
Hibás izzó vagy lámpa
GYORS SEG

154
boxer_hu_Chap08_Aide-Rapide_ed01-2015
Kiegészítő féklámpa
A típus, W5W - 5W (x4)
-
Távolítsa el a lámpa két
rögzítőcsavarját.
-
Húzza ki a lámpatestet maga felé.
Rendszámtábla-világítás
C típus, C5W - 5W
-
Nyomja meg a nyíllal jelölt pontot, majd
távolítsa el az átlátszó műanyag burát.
-
A két érintkezőt félrehúzva vegye ki a


hibás izzót.
-
Cserélje ki az izzót, és ellenőrizze, hogy
az új izzó megfelelően rögzült-e a két


érintkező között.
-
Helyezze vissza az átlátszó műanyag
burát, és a reteszeléshez nyomja meg. -
A két nyelvet összenyomva emelje ki az


izzófoglalatot.
- Húzza ki a hibás izzót.
-
Cserélje ki az izzót.
Hibás izzó vagy lámpa

155
boxer_hu_Chap08_Aide-Rapide_ed01-2015

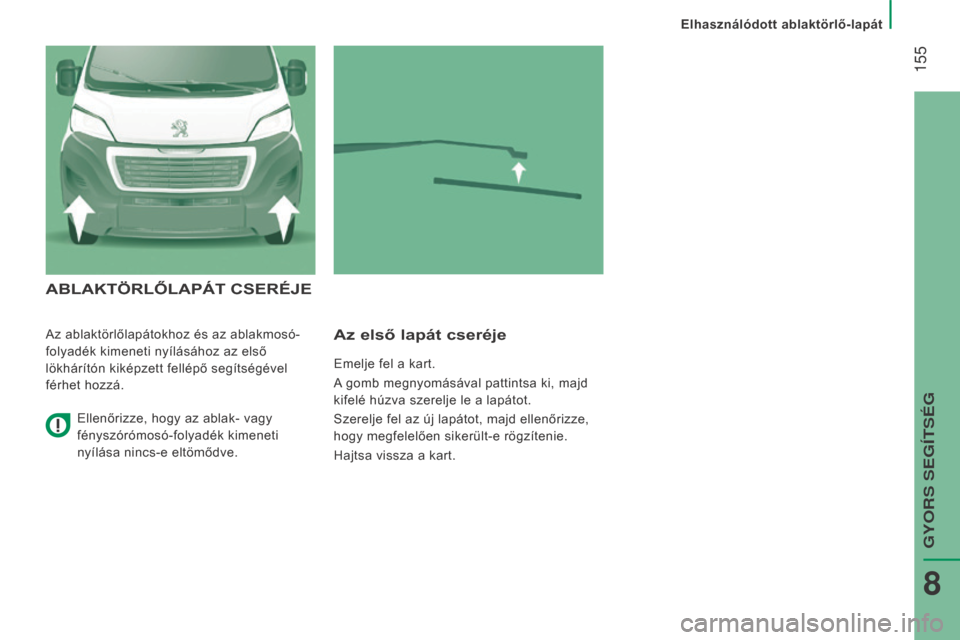

ABLAKTöRLŐLApÁT CSERÉJE
Az ablaktörlőlapátokhoz és az ablakmosó-
folyadék kimeneti nyílásához az első
lökhárítón kiképzett fellépő segítségével
férhet hozzá.Az első lapát cseréje
Emelje fel a kart.
A gomb megnyomásával pattintsa ki, majd
kifelé húzva szerelje le a lapátot.
Szerelje fel az új lapátot, majd ellenőrizze,
hogy megfelelően sikerült-e rögzítenie.
Hajtsa vissza a kart.
Ellenőrizze, hogy az ablak- vagy
fényszórómosó-folyadék kimeneti
nyílása nincs-e eltömődve.
Elhasználódott ablaktörlő-lapát
GYORS SEG

156
boxer_hu_Chap08_Aide-Rapide_ed01-2015

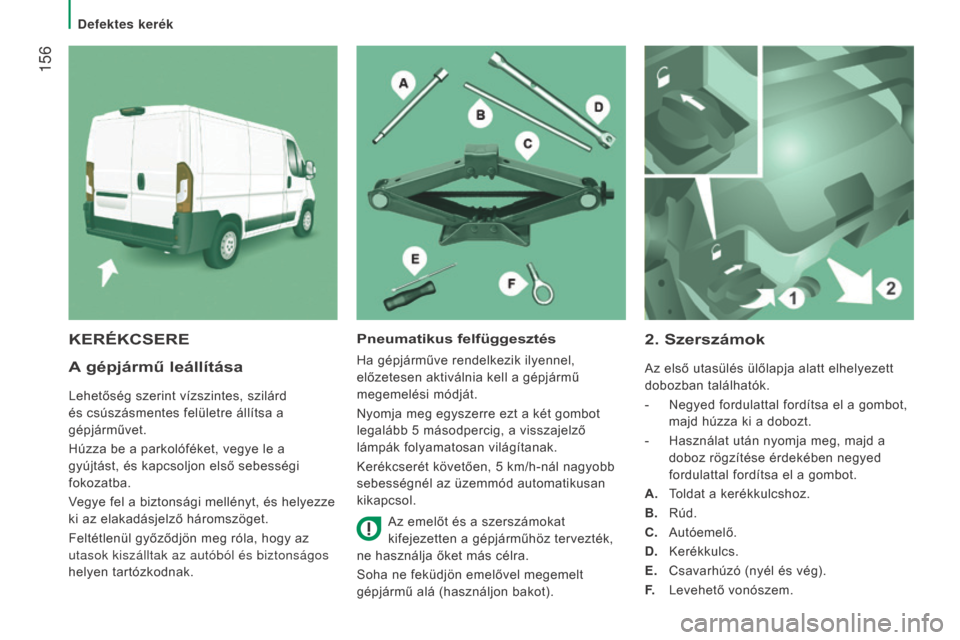

A gépjármű leállítása
Lehetőség szerint vízszintes, szilárd
és csúszásmentes felületre állítsa a
gépjárművet.
Húzza be a parkolóféket, vegye le a
gyújtást, és kapcsoljon első sebességi
fokozatba.
Vegye fel a biztonsági mellényt, és helyezze
ki az elakadásjelző háromszöget.
Feltétlenül győződjön meg róla, hogy az
utasok kiszálltak az autóból és biztonságos
helyen tartózkodnak.
2. Szerszámok
Az első utasülés ülőlapja alatt elhelyezett
dobozban találhatók.
-
Negyed fordulattal fordítsa el a gombot,
majd húzza ki a dobozt.
-
Használat után nyomja meg, majd a
doboz rögzítése érdekében negyed


fordulattal fordítsa el a gombot.
A.
Toldat a kerékkulcshoz.
B.
Rúd.
C.
Autóemelő.
D.
Kerékkulcs.
E.
Csavarhúzó (nyél és vég).
F.
Levehető vonószem.
KERÉKCSEREpneumatikus felfüggesztés
Ha gépjárműve rendelkezik ilyennel,
előzetesen aktiválnia kell a gépjármű
megemelési módját.
Nyomja meg egyszerre ezt a két gombot
legalább 5
másodpercig, a visszajelző


lámpák folyamatosan világítanak.
Kerékcserét követően, 5
km/h-nál nagyobb


sebességnél az üzemmód automatikusan
kikapcsol.
Az emelőt és a szerszámokat
kifejezetten a gépjárműhöz tervezték,
ne használja őket más célra.
Soha ne feküdjön emelővel megemelt
gépjármű alá (használjon bakot).
Defektes kerék

157
boxer_hu_Chap08_Aide-Rapide_ed01-2015

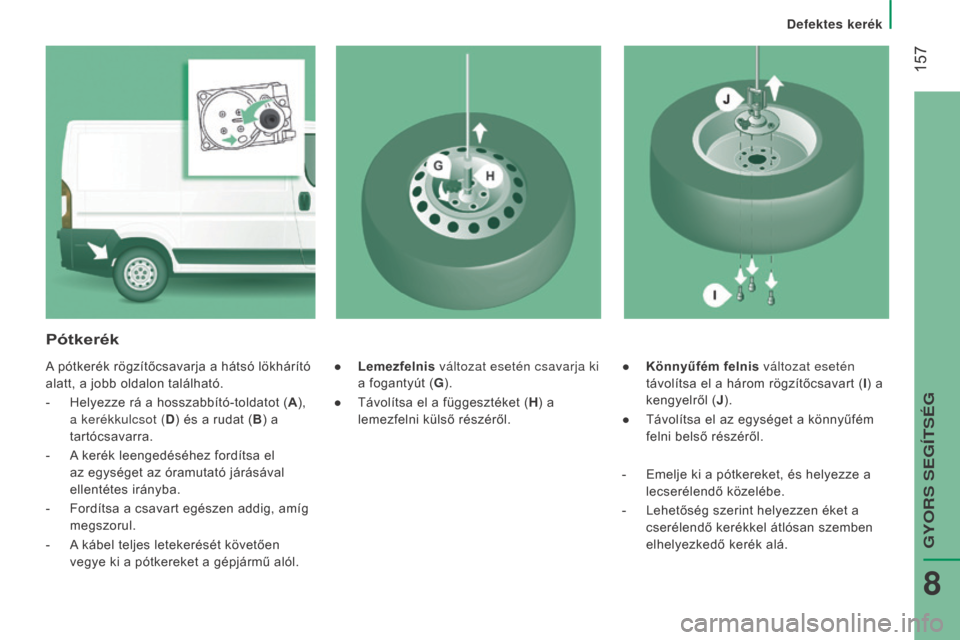

● Könnyűfém felnis változat esetén
távolítsa el a három rögzítőcsavart (I ) a
kengyelről (J ).
●
Távolítsa el az egységet a könnyűfém
felni belső részéről.
pótkerék
A pótkerék rögzítőcsavarja a hátsó lökhárító
alatt, a jobb oldalon található.
-
Helyezze rá a hosszabbító-toldatot (

A),
a kerékkulcsot (D ) és a rudat (B) a
tartócsavarra.
-
A kerék leengedéséhez fordítsa el


az egységet az óramutató járásával
ellentétes irányba.
-
Fordítsa a csavart egészen addig, amíg
megszorul.
-
A kábel teljes letekerését követően


vegye ki a pótkereket a gépjármű alól. ● Lemezfelnis változat esetén csavarja ki

a fogantyút (G ).
●
Távolítsa el a függesztéket (H ) a


lemezfelni külső részéről.
-
Emelje ki a pótkereket, és helyezze a
lecserélendő közelébe.
-
Lehetőség szerint helyezzen éket a
cserélendő kerékkel átlósan szemben


elhelyezkedő kerék alá.
Defektes kerék
GYORS SEG

158
boxer_hu_Chap08_Aide-Rapide_ed01-2015

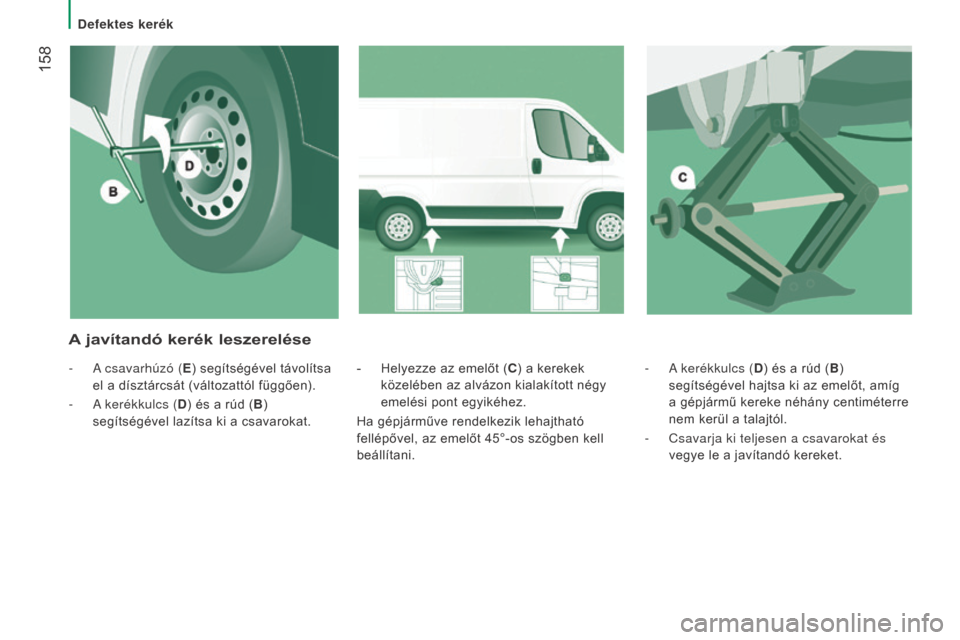

- A kerékkulcs (D) és a rúd ( B)
segítségével hajtsa ki az emelőt, amíg
a gépjármű kereke néhány centiméterre
nem kerül a talajtól.
-
Csavarja ki teljesen a csavarokat és
vegye le a javítandó kereket.
-
Helyezze az emelőt (C
) a kerekek

közelében az alvázon kialakított négy
emelési pont egyikéhez.
Ha gépjárműve rendelkezik lehajtható
fellépővel, az emelőt 45°-os szögben kell
beállítani.
A javítandó kerék leszerelése
- A csavarhúzó (E ) segítségével távolítsa
el a dísztárcsát (változattól függően).
-
A kerékkulcs (

D) és a rúd (B )
segítségével lazítsa ki a csavarokat.
Defektes kerék
