2016 Peugeot Boxer Kezelési útmutató (in Hungarian)

127
boxer_hu_Chap07_Verifications_ed01-2015

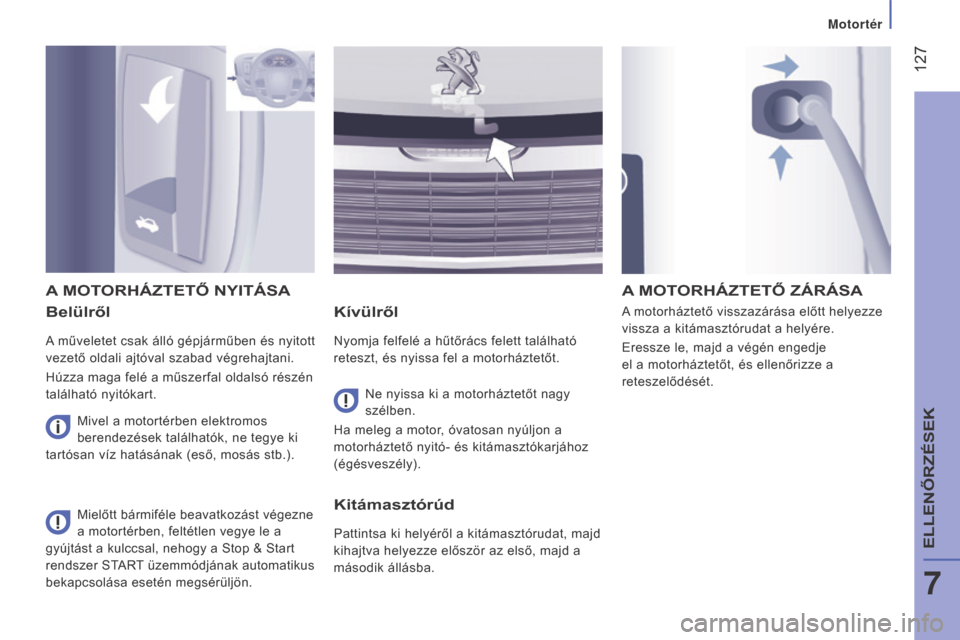

Belülről
A műveletet csak álló gépjárműben és nyitott
vezető oldali ajtóval szabad végrehajtani.
Húzza maga felé a műszerfal oldalsó részén
található nyitókart.
Kívülről
Nyomja felfelé a hűtőrács felett található
reteszt, és nyissa fel a motorháztetőt.A motorháztető visszazárása előtt helyezze
vissza a kitámasztórudat a helyére.
Eressze le, majd a végén engedje
el a motorháztetőt, és ellenőrizze a
reteszelődését.
A MOTORHÁZTETŐ NYITÁSA
Ne nyissa ki a motorháztetőt nagy
szélben.
Ha meleg a motor, óvatosan nyúljon a
motorháztető nyitó- és kitámasztókarjához
(égésveszély).
Mielőtt bármiféle beavatkozást végezne
a motortérben, feltétlen vegye le a
gyújtást a kulccsal, nehogy a Stop & Start
rendszer START üzemmódjának automatikus
bekapcsolása esetén megsérüljön.
A MOTORHÁZTETŐ ZÁRÁSA
Kitámasztórúd
Pattintsa ki helyéről a kitámasztórudat, majd
kihajtva helyezze először az első, majd a
második állásba.
Mivel a motortérben elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás stb.).
7
Motort\351r
ELLENŐRZÉSEK

128
boxer_hu_Chap07_Verifications_ed01-2015
1. Ablak- és fényszórómosó-folyadék
tartály.
2.
Kormányszervo-folyadék tartály.
3.
Hűtőfolyadék-tartály.
4.
Fékfolyadék- és tengelykapcsoló-
folyadék tartály.
5.
Olvadóbiztosíték-doboz.
6.
Légszűrő.
7.
Olajszintmérő pálca.
8.
Motorolaj-betöltő nyílás.
DÍZEL MOT ORTÉR
Az akkumulátor csatlakozói:
+
Pozitív pólus.
-
Negatív pólus (testpont).
A címkéken szereplő óvintézkedések


jelentésének megismeréséhez
olvassa el a „Gyors segítség - Címkék
jegyzéke” c. részt.
Motort

129
boxer_hu_Chap07_Verifications_ed01-2015
Elhasználódott anyagok
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, igen maró hatású.
Az elhasználódott olajat és egyéb használt
folyadékot ne öntse a csatornarendszerbe
vagy a földre.
A fáradt olajat a PEUGEOT hálózatban
vagy egy szakszervizben az erre a célra
rendszeresített konténerekbe öntse.
FOLYADÉKSZINTEKEzek a műveletek a gépjármű megfelelő
üzemképességének érdekében
elvégzendő rendszeres karbantartások
részét képezik. A vonatkozó előírásokat
megtekintheti a PEUGEOT hálózatban vagy a
fedélzeti dokumentumokat tartalmazó mappában
található szerviz- és garanciafüzetben.
A motor és a környezetvédelmi
berendezések megfelelő működésének
biztosítása érdekében ne keverjen
adalékanyagokat a motorolajba.Fékfolyadékszint
A cserét szigorúan a gyártó karbantartási
tervének megfelelő időközönként kell
elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4
szabványoknak.
A

szintnek a tartályon látható MINI és MAXI
jelzés között kell lennie.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a PEUGEOT
hálózatban vagy egy szakszervizben.
Ha el kell távolítania / vissza kell
szerelnie a motor fedőlapját, a
rögzítőpatentek károsodásának elkerülése
érdekében körültekintően járjon el. Olajszintmérő pálca
A szintmérő pálcán két
jelölés található:
Olajcsere
Szigorúan a gyártó karbantartási tervének
megfelelő időközönként kell elvégezni.
A vonatkozó előírásokat a PEUGEOT
hálózatban tanulmányozhatja.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az
olajszintet (a maximum szintet soha ne lépje
túl).
A motorháztető lezárása előtt gondosan
csavarja vissza a tartály kupakját.
A viszkozitási index megválasztása
A kiválasztott olajnak minden esetben - akár
pótlás, akár olajcsere - meg kell felelnie a
gyártó előírásainak.
Visszajelzések
A műszerfali visszajelzésekkel történő
ellenőrzés ismertetését a 2. fejezetben
találja, lapozza fel az „Indulásra készen -
Vezetőhely” c. részt.
A
= max.
Ha a szint túllépi ezt
a jelet, forduljon a
PEUGEOT hálózathoz
vagy egy szakszervizhez.
B = min.
A szint soha ne kerüljön a
jel alá.
Olajszint
Rendszeresen ellenőrizze, és szükség
esetén két olajcsere között is végezze el a
szint feltöltését (a maximális olajfogyasztás
0,5
l 1000 km-en).

Az ellenőrzést a gépkocsi
vízszintes helyzetében, hideg motornál
végezze, a szintmérő pálca segítségével.
Folyadékszintek és ellenőrzések
7
ELLENŐRZÉSEK

130
boxer_hu_Chap07_Verifications_ed01-2015

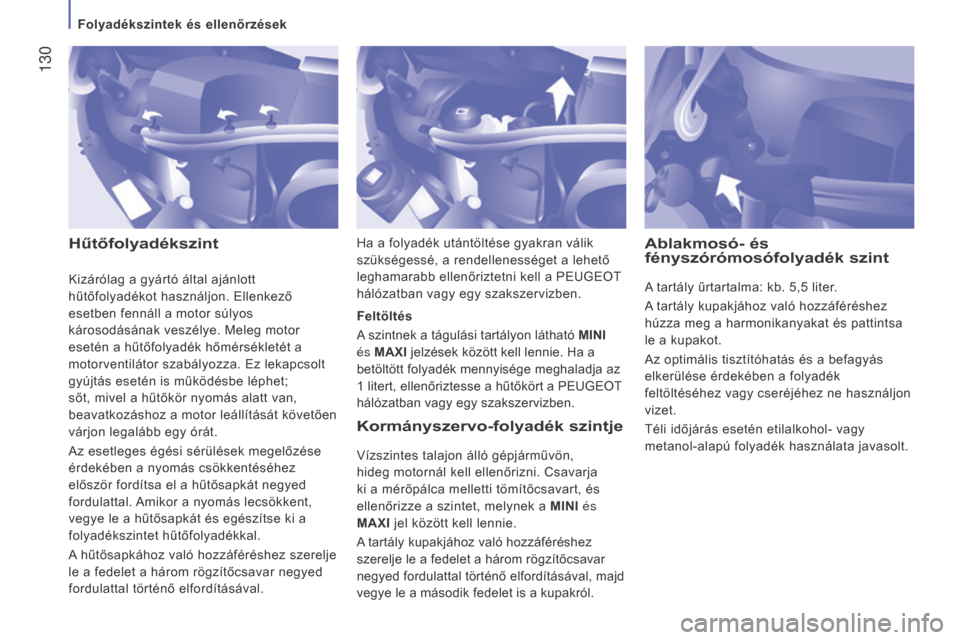

HűtőfolyadékszintKormányszervo-folyadék szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart, és
ellenőrizze a szintet, melynek a MINI és
MAXI jel között kell lennie.
A tartály kupakjához való hozzáféréshez
szerelje le a fedelet a három rögzítőcsavar
negyed fordulattal történő elfordításával, majd
vegye le a második fedelet is a kupakról. Feltöltés
A szintnek a tágulási tartályon látható MINI
és MAXI jelzések között kell lennie. Ha a
betöltött folyadék mennyisége meghaladja az
1
litert, ellenőriztesse a hűtőkört a PEUGEOT

hálózatban vagy egy szakszervizben.
Ablakmosó- és
fényszórómosófolyadék szint
A tartály űrtartalma: kb. 5,5 liter.
A tartály kupakjához való hozzáféréshez
húzza meg a harmonikanyakat és pattintsa
le a kupakot.
Az optimális tisztítóhatás és a befagyás
elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez ne használjon
vizet.
Téli időjárás esetén etilalkohol- vagy
metanol-alapú folyadék használata javasolt.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a PEUGEOT
hálózatban vagy egy szakszervizben.
Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon. Ellenkező
esetben fennáll a motor súlyos
károsodásának veszélye. Meleg motor
esetén a hűtőfolyadék hőmérsékletét a
motorventilátor szabályozza. Ez lekapcsolt
gyújtás esetén is működésbe léphet;
sőt, mivel a hűtőkör nyomás alatt van,
beavatkozáshoz a motor leállítását követően
várjon legalább egy órát.
Az esetleges égési sérülések megelőzése
érdekében a nyomás csökkentéséhez
először fordítsa el a hűtősapkát negyed
fordulattal. Amikor a nyomás lecsökkent,
vegye le a hűtősapkát és egészítse ki a
folyadékszintet hűtőfolyadékkal.
A hűtősapkához való hozzáféréshez szerelje
le a fedelet a három rögzítőcsavar negyed
fordulattal történő elfordításával.
Folyadékszintek és ellenőrzések

131
boxer_hu_Chap07_Verifications_ed01-2015
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális tulajdonságokkal rendelkező,
12
voltos ólomtartalmú akkumulátor


található, amelynek cseréjét vagy kikötését
kizárólag a PEUGEOT hálózatban vagy egy
szakszervizben szabad elvégeztetni. Ezek a műveletek lehetővé
teszik a gépjármű megfelelő
üzemképességének fenntartását. A
vonatkozó előírásokat megtekintheti a
PEUGEOT hálózatban, valamint a fedélzeti
dokumentumokat tartalmazó mappában
található szerviz- és garanciafüzetben.
ELLENŐRZÉSEK
Akkumulátor
A téli időszak közeledtével ellenőriztesse az
akkumulátort a PEUGEOT hálózatban vagy
egy szakszervizben.
A gázolajszűrőbe került víz
eltávolítása
Ha ez a visszajelzés kigyullad,
tisztítsa meg a szűrőt, egyébként
rendszeresen, az olajcserék
alkalmával végezze el ezt a
műveletet.
A víz eltávolításához csavarja ki az
ürítőcsavart vagy a szűrő alján található
vízérzékelő szondát. Várja meg, amíg az
összes víz elfolyik. Csavarja vissza az
ürítőcsavart vagy a vízérzékelő szondát.
Légszűrő és utastéri szűrő
A beszennyeződött utastéri szűrő miatt
csökkenhet a légkondicionáló rendszer
teljesítménye és kellemetlen szagok
keletkezhetnek. A fenti elemek cseréjének
időszakiságára vonatkozó információkat a
szerviz- és garanciafüzetben találja.
Ha a környezeti viszonyok (poros levegő,
stb.) és a használati körülmények (városi
forgalom, stb.) indokolják, gyakrabban
hajtsa végre a cserét.
Olvassa el az „Ellenőrzések - Motortér”
c. részt.
A HDI-motoroknál a művelet fejlettebb
technológiát igényel. A beavatkozás
olyan különleges szakértelmet igényel,
amelyet a PEUGEOT hálózat és a
szakszervizek képesek szavatolni.
Folyadékszintek és ellenőrzések
7
ELLENŐRZÉSEK

132
boxer_hu_Chap07_Verifications_ed01-2015
Mechanikus sebességváltó
A szintet a gyártó karbantartási
ütemtervének megfelelően ellenőriztesse.
Megfelelő használat
Olajszűrő
Fékbetétek
A fékek kopása függ a vezetési stílustól,
különösen városi forgalomban, rövid
távolságok megtételekor. Szükségessé
válhat a fékek állapotának ellenőrzése még
a gépkocsi időszakos vizsgálatai között is.
A féktárcsák állapota
A féktárcsák kopásának ellenőrzésével
kapcsolatos valamennyi információért
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
parkolófék
Túl hosszú parkolófékkar-út vagy a rendszer
hatékonyságának csökkenése esetén a
két időszakos vizsgálat között is el kell
végeztetni a beállítást.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Ha ez a visszajelző lámpa
kigyullad, ellenőriztesse


a fékbetétek állapotát a
PEUGEOT hálózatban vagy egy
szakszervizben. Az elektromos berendezések
károsodásának elkerülése érdekében
a motortér tisztításához nagynyomású
vízsugarat használni erősen ellenjavallt.
A gépjármű mosása után nedvesség,
illetve télen jég képződhet a féktárcsákon
és -betéteken, így csökkenhet a fékezés
hatékonysága. A fékek kiszárításához és
jégmentesítéséhez lépjen többször óvatosan
a fékpedálra. Kizárólag a PEUGEOT által ajánlott, vagy
azokkal azonos minőségi mutatókkal és
műszaki jellemzőkkel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális működésének
érdekében a PEUGEOT válogatott, speciális
termékek használatát javasolja.
Cseréjét rendszeresen végezze el a gyártó
karbantartási tervének megfelelően.
Folyadékszintek és ellenőrzések

133
boxer_hu_Chap07_Verifications_ed01-2015
Működési rendellenesség
Ha a vészjelzés továbbra is fennáll, ne
hagyja figyelmen kívül a figyelmeztetést,
ami azt jelzi, hogy a kipufogórendszer/
részecskeszűrő együttesében valahol hiba
lépett fel.
Ellenőriztesse a berendezést a PEUGEOT
hálózatban vagy egy szakszervizben.
Eltömődés veszélye esetén
a műszercsoport kijelzőjén
megjelenő üzenet kíséretében
kigyullad ez a visszajelzés.
A részecskeszűrő telítődése/regenerálása A kipufogóban uralkodó magas
hőmérséklet miatt, mely a
részecskeszűrő normál működéséből
fakad, a tűzveszély elkerülése érdekében
ne parkoljon gyúlékony anyagot tartalmazó
felületen (füvön, avaron, fenyőtű borította
talajon stb.).
Részecskeszűrő (dízel)
A katalizátor kiegészítéseként a
részecskeszűrő nagymértékben hozzájárul
a levegő minőségének megőrzéséhez
azáltal, hogy megköti a nem tökéletesen
elégett anyagokat. Így nem távozhat fekete
kipufogógáz a rendszerből.
Működése
A kipufogóban elhelyezett szűrő
összegyűjti a széntartalmú részecskéket.
A motor vezérlő és ellenőrző elektronikája
automatikusan gondoskodik e
részecskék rendszeres időközönként
történő elégetéséről (a részecskeszűrő
regenerálása).
A regenerálási folyamat beindítása az
összegyűlt részecskék mennyiségétől és a
gépjármű használati körülményeitől függ.
A folyamat közben bizonyos jelenségek
észlelhetők – az alapjárat emelkedése,
a motorventilátor-egység bekapcsolása,
fokozott füstképződés és a hőmérséklet
megemelkedése a kipufogóban –, de
ezek sem a gépjármű működésére, sem a
környezetre nincsenek hatással. Ha a gépkocsit hosszú ideig
járatta alacsony sebességgel vagy
alapjáraton, előfordulhat, hogy gyorsításkor
gőz távozik a kipufogóból. Ez semmiféle
káros hatással nincs a gépkocsi működésére
vagy a környezetre. A szűrő regenerálásához – amint a forgalmi
körülmények és a közlekedési szabályok
lehetővé teszik – haladjon legalább
60
km/h-s sebességgel, 2000 ford./perc-
nél nagyobb motorfordulatszámmal kb.


15
percen keresztül (amíg ki nem alszik


a visszajelzés és/vagy el nem tűnik a
figyelmeztető üzenet).
A szűrő teljes regenerálódása előtt
lehetőleg ne állítsa le a motort, mert a
többszöri megszakítás a motorolaj idő előtti
elhasználódásához vezethet. A regenerálás
álló gépjárműnél történő befejezése nem
tanácsos.
A vészjelzés akkor jelenik meg, ha a
részecskeszűrő kezd telítődni (különösen
hosszúra nyúlt városi vezetés: alacsony
sebesség, forgalmi dugók stb. esetén).
Folyadékszintek és ellenőrzések
7
ELLENŐRZÉSEK

134
boxer_hu_Chap07_Verifications_ed01-2015
Minimális üzemanyagszint
A
T

ARTÁLY
FEL

T
öL

TÉSE
Alacsony hőmérséklet esetén
Hegyvidéken és/vagy hideg övezetben
javasolt „téli”, alacsony vagy negatív
hőmérsékleti viszonyokhoz kifejlesztett
üzemanyagot használni. Stop & Start funkcióval szerelt
gépkocsit soha ne tankoljon STOP
üzemmódban lévő motorral. Feltétlenül
vegye le a gyújtást a kulccsal. Amikor a tartályban található
üzemanyag mennyisége eléri
az
E (Empty - üres) szintet, a
visszajelzés villogni kezd.
A tartályban ekkor a tartály űrtartalmától, a
motor típusától, a menetfeltételektől és az
út sajátosságaitól függően kb. 10-12
liter
üzemanyag található.
Az üzemanyag teljes kifogyása előtt, a

lehető leghamarabb tankoljon.
Az üzemanyagtartály térfogata kb. 90
liter.
A
fentiektől eltérő űrtartalmú, 60
és

120
literes üzemanyagtartályok is kaphatók. Az üzemanyag feltöltését mindig
álló
motornál kell végezni.
-
Nyissa ki a tanksapkafedelet.
-
Egyik kezével fogja meg a fekete
tanksapkát.
-
A másik kezével illessze be a kulcsot,

és fordítsa el az óramutató járásával
ellentétes irányba.
-
Csavarja le a fekete tanksapkát, és
akassza fel a tanksapkafedél belső

oldalán található horogra.
A felhasználható üzemanyag típusát a
tanksapkafedél belső oldalára ragasztott
címkén találja.
Az üzemanyagtartály teljes feltöltését
az üzemanyagtöltő pisztoly harmadik,
automatikus leállását követően feltétlenül
fejezze be. Több üzemanyag betöltése
működési rendellenességhez vezethet.
-
Az üzemanyagtartály feltöltését
követően zárja vissza a fekete

tanksapkát, majd zárja le a
tanksapkafedelet.
BlueHDi és AdBlue adalék
A kék tanksapkafedél kizárólag BlueHDi
dízel változatoknál található meg.
További információkért lapozza fel az
„AdBlue adalék” c. részt. A címkéken szereplő óvintézkedések
jelentésével kapcsolatban olvassa el a
„Gyors segítség - Címkék jegyzéke” c. részt.
Üzemanyag
