2016 Peugeot Boxer Kezelési útmutató (in Hungarian)

167
boxer_hu_Chap08_Aide-Rapide_ed01-2015
Tartsa meg erősen a fejet (4) egy kézzel;
a másik kezével húzza meg és fordítsa
el a kart (5 ) az óramutató járása szerint
ütközésig; ne engedje el a kart.
Karbantartás
A megfelelő működés csak akkor biztosított,
ha a vonófej és a tartóelem tiszta.
A gépjármű magas nyomású mosópisztollyal
történő tisztítása előtt a vonófejet le kell
szerelni, és a fedelet rá kell helyezni a
tartóelemre.
A mellékelt címkét helyezze jól látható
helyre, a tartóelem közelébe vagy a
csomagtartóba.
A vonóberendezésen történő
beavatkozásokkal kapcsolatban forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Illessze a helyére a tartóelem védőfedelét.
Tegye el gondosan a vonófejet az ütésektől
és szennyeződésektől védő huzatba.
Emelje ki a vonófejet alulról a tartóelemből ( 1).
Engedje el a kart; a kar automatikusan
rögzül kireteszelt helyzetben (B helyzet).
Sz

168
boxer_hu_Chap08_Aide-Rapide_ed01-2015

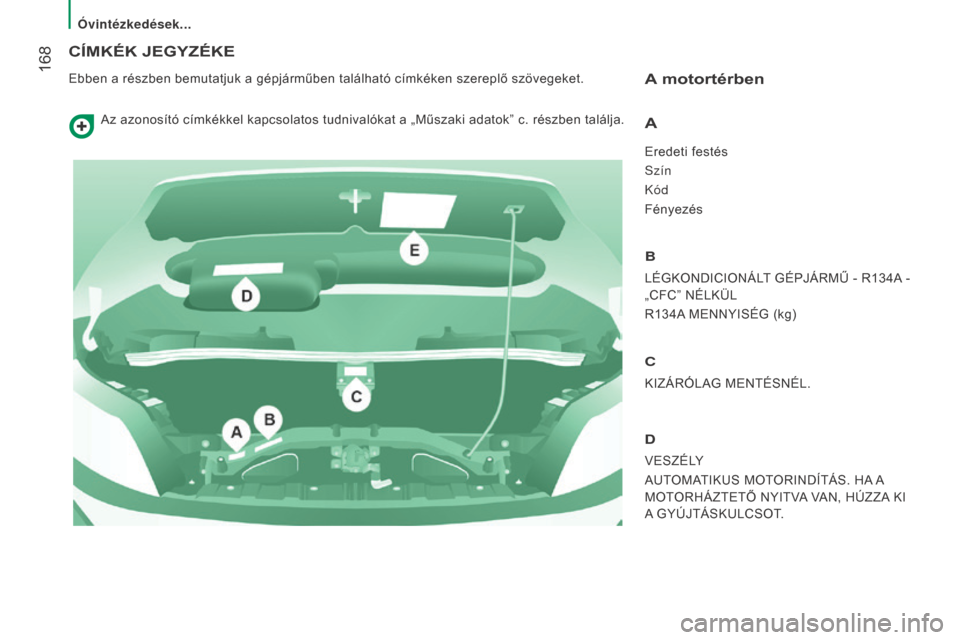

CÍMKÉK JEGYZÉKE
Ebben a részben bemutatjuk a gépjárműben található címkéken szereplő szövegeket.A motortérben
A
Eredeti festés
Szín
Kód
Fényezés
B
LÉGKONDICIONÁLT GÉPJÁRMŰ - R134A -
„CFC” NÉLKÜL
R134A MENNYISÉG (kg)
C
KIZÁRÓLAG MENTÉSNÉL.
D
VESZÉLY
AUTOMATIKUS MOTORINDÍTÁS. HA A
MOTORHÁZTETŐ NYITVA VAN, HÚZZA KI
A GYÚJTÁSKULCSOT.
Az azonosító címkékkel kapcsolatos tudnivalókat a „Műszaki adatok” c. részben találja.

169
boxer_hu_Chap08_Aide-Rapide_ed01-2015

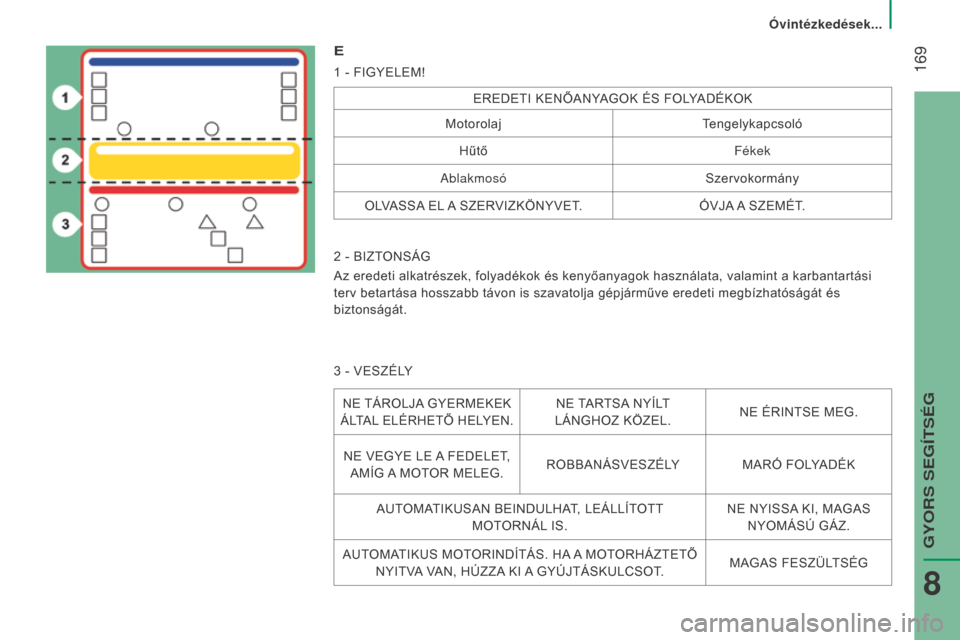

E
1 - FIGYELEM!
EREDETI KENŐANYAGOK ÉS FOLYADÉKOK
Motorolaj Tengelykapcsoló
Hűtő Fékek
Ablakmosó Szervokormány
OLVASSA EL A SZERVIZKÖNYVET. ÓVJA A SZEMÉT.
2
- BIZT

ONSÁG
Az eredeti alkatrészek, folyadékok és kenyőanyagok használata, valamint a karbantartási
terv betartása hosszabb távon is szavatolja gépjárműve eredeti megbízhatóságát és
biztonságát.
3
- VESZÉL

Y
NE TÁROLJA GYERMEKEK
ÁLTAL ELÉRHETŐ HELYEN. NE TARTSA NYÍLT
LÁNGHOZ KÖZEL. NE ÉRINTSE MEG.
NE VEGYE LE A FEDELET, AMÍG A MOTOR MELEG. ROBBANÁSVESZÉLY MARÓ FOLYADÉK
AUTOMATIKUSAN BEINDULHAT, LEÁLLÍTOTT MOTORNÁL IS. NE NYISSA KI, MAGAS
NYOMÁSÚ GÁZ.
AUTOMATIKUS MOTORINDÍTÁS. HA A MOTORHÁZTETŐ NYITVA VAN, HÚZZA KI A GYÚJTÁSKULCSOT. MAGAS FESZÜLTSÉG

170
boxer_hu_Chap08_Aide-Rapide_ed01-2015

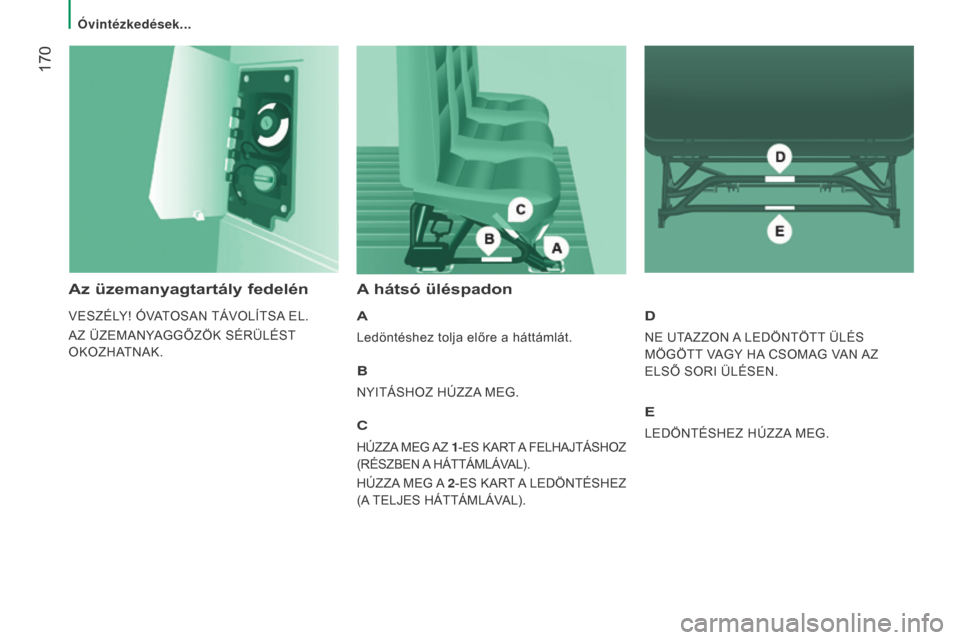

Az üzemanyagtartály fedelén
VESZÉLY! ÓVATOSAN TÁVOLÍTSA EL.
AZ ÜZEMANYAGGŐZÖK SÉRÜLÉST
OKOZHATNAK.
A hátsó üléspadon
A
Ledöntéshez tolja előre a háttámlát.
B
NYITÁSHOZ HÚZZA MEG.
C
HÚZZA MEG AZ 1-ES KART A FELHAJTÁSHOZ
(RÉSZBEN A HÁTTÁMLÁVAL).
HÚZZA MEG A 2-ES KART A LEDÖNTÉSHEZ
(A TELJES HÁTTÁMLÁVAL).
D
NE UTAZZON A LEDÖNTÖTT ÜLÉS
MÖGÖTT VAGY HA CSOMAG VAN AZ
ELSŐ SORI ÜLÉSEN.
E
LEDÖNTÉSHEZ HÚZZA MEG.

171
boxer_hu_Chap08_Aide-Rapide_ed01-2015
\323vint\351zked\351sek...
GYORS SEG\315TS\311G
8

172
boxer_hu_Chap09_Caracteristiques-Techniques_ed01-2015
M\351retek

173
boxer_hu_Chap09_Caracteristiques-Techniques_ed01-2015
MÉRETEK
A méreteket milliméterben adjuk meg.
Gépjárműve 4
különböző hosszúságú (L1, stb.) és 3 különböző magasságú (H1, stb.) változatban létezik.
Tekintse át a megfelelő táblázatot:
KISHASZONJÁRMŰ
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Nettó hosszúság 4963541359986363
H Nettó magasság 2254 2524 2254 2524 2524 276425242764
A Tengelytáv 30003450 4035
B Túlnyúlás elöl 948
C Túlnyúlás hátul 10151380
D Szélesség (visszapillantó tükrökkel / azok nélkül) 2508
/ 2050
E Első nyomtáv 1810
F Hátsó nyomtáv 1790
G Rakodási küszöb magassága 535
- 565
I Belső padlólemez hossza 2670312037054070
J Maximális belső rakodási magasság 1662

1932 1662 1932 1932217219322172
K Legnagyobb belső szélesség 1870
M Kerékjáratok közötti belső szélesség 1422
Térfogat (m
3) 89,5 1011,5 13 15 15 17
9
MŰSZAKI ADATOK
Méretek

174
boxer_hu_Chap09_Caracteristiques-Techniques_ed01-2015

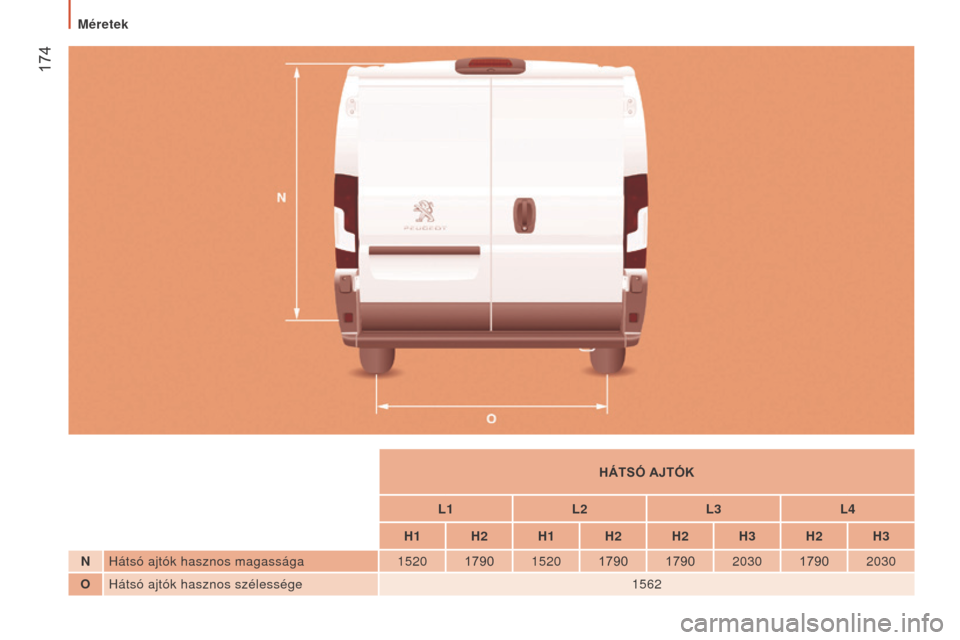

HÁTSÓ AJTÓK
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Hátsó ajtók hasznos magassága 1520179015201790 1790 203017902030
O Hátsó ajtók hasznos szélessége 1562
M
