2016 Peugeot Boxer Kezelési útmutató (in Hungarian)

263
boxer_hu_Chap11_Particularites_ed01-2015

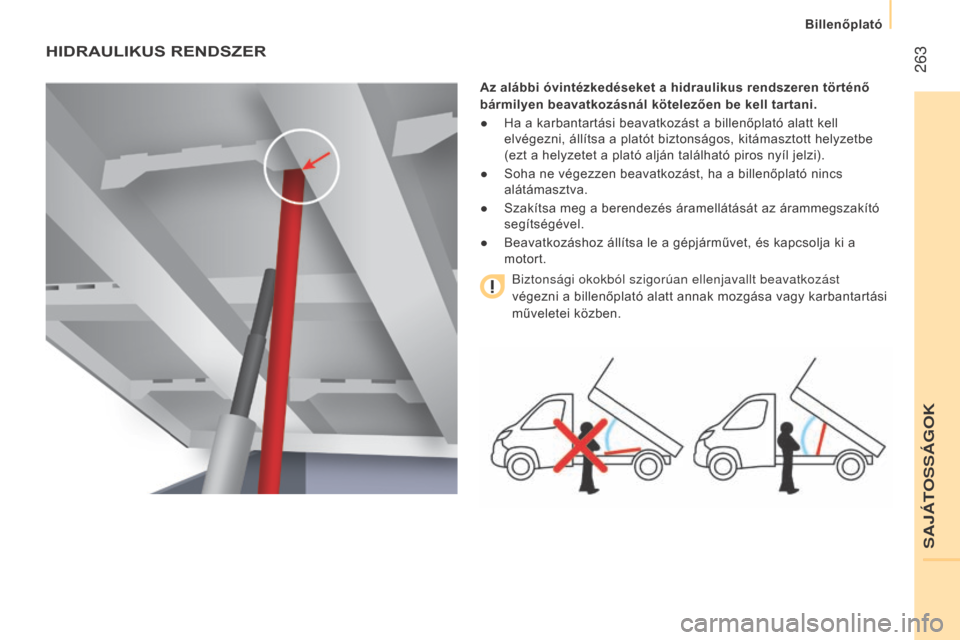

HIDRAULIKUS RENDSZER
Az alábbi óvintézkedéseket a hidraulikus rendszeren történő
bármilyen beavatkozásnál kötelezően be kell tartani.
●
Ha a karbantartási beavatkozást a billenőplató alatt kell
elvégezni, állítsa a platót biztonságos, kitámasztott helyzetbe

(ezt a helyzetet a plató alján található piros nyíl jelzi).
●
Soha ne végezzen beavatkozást, ha a billenőplató nincs
alátámasztva.
●
Szakítsa meg a berendezés áramellátását az árammegszakító
segítségével.
●
Beavatkozáshoz állítsa le a gépjárművet, és kapcsolja ki a
motort.
Biztonsági okokból szigorúan ellenjavallt beavatkozást


végezni a billenőplató alatt annak mozgása vagy karbantartási
műveletei közben.
SAJÁTOSSÁGOK
Billenőplató

264
boxer_hu_Chap11_Particularites_ed01-2015

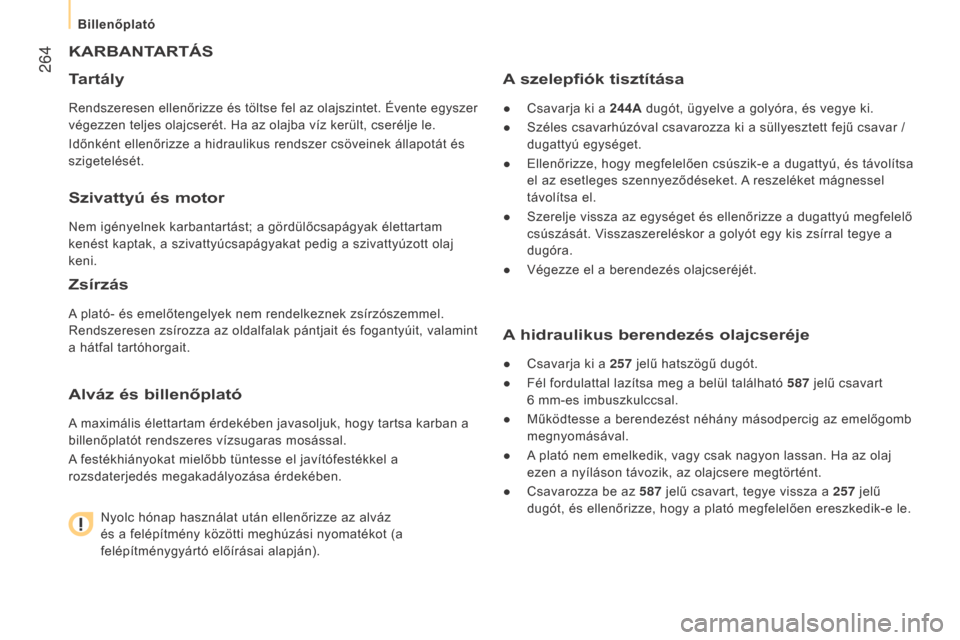

KARBANTARTÁS
Tartály
Rendszeresen ellenőrizze és töltse fel az olajszintet. Évente egyszer
végezzen teljes olajcserét. Ha az olajba víz került, cserélje le.
Időnként ellenőrizze a hidraulikus rendszer csöveinek állapotát és
szigetelését.
Szivattyú és motor
Nem igényelnek karbantartást; a gördülőcsapágyak élettartam
kenést kaptak, a szivattyúcsapágyakat pedig a szivattyúzott olaj
keni.
Zsírzás
A plató- és emelőtengelyek nem rendelkeznek zsírzószemmel.
Rendszeresen zsírozza az oldalfalak pántjait és fogantyúit, valamint
a hátfal tartóhorgait.
Alváz és billenőplató
A maximális élettartam érdekében javasoljuk, hogy tartsa karban a
billenőplatót rendszeres vízsugaras mosással.
A festékhiányokat mielőbb tüntesse el javítófestékkel a
rozsdaterjedés megakadályozása érdekében.Nyolc hónap használat után ellenőrizze az alváz
és a felépítmény közötti meghúzási nyomatékot (a
felépítménygyártó előírásai alapján).
A szelepfiók tisztítása
● Csavarja ki a 244A dugót, ügyelve a golyóra, és vegye ki.
●
Széles csavarhúzóval csavarozza ki a süllyesztett fejű csavar /
dugattyú egységet.
●
Ellenőrizze, hogy megfelelően csúszik-e a dugattyú, és távolítsa


el az esetleges szennyeződéseket. A reszeléket mágnessel
távolítsa el.
●
Szerelje vissza az egységet és ellenőrizze a dugattyú megfelelő
csúszását. V

isszaszereléskor a golyót egy kis zsírral tegye a
dugóra.
●
Végezze el a berendezés olajcseréjét.
A hidraulikus berendezés olajcseréje
● Csavarja ki a 257 jelű hatszögű dugót.
●
Fél fordulattal lazítsa meg a belül található 587 jelű csavart
6
mm-es imbuszkulccsal.
●
Működtesse a berendezést néhány másodpercig az emelőgomb
megnyomásával.
●
A plató nem emelkedik, vagy csak nagyon lassan. Ha az olaj


ezen a nyíláson távozik, az olajcsere megtörtént.
●
Csavarozza be az 587 jelű csavart, tegye vissza a 257 jelű
dugót, és ellenőrizze, hogy a plató megfelelően ereszkedik-e le

.
Billenőplató

265
boxer_hu_Chap11_Particularites_ed01-2015

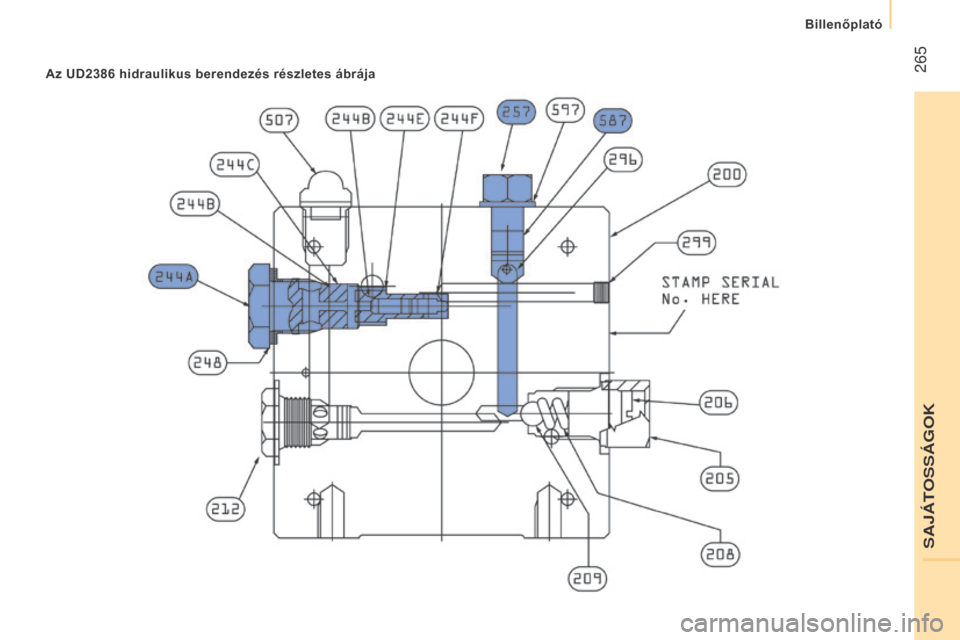

Az UD2386 hidraulikus berendezés részletes ábrája
SAJÁTOSSÁGOK
Billenőplató

266
boxer_hu_Chap11_Particularites_ed01-2015

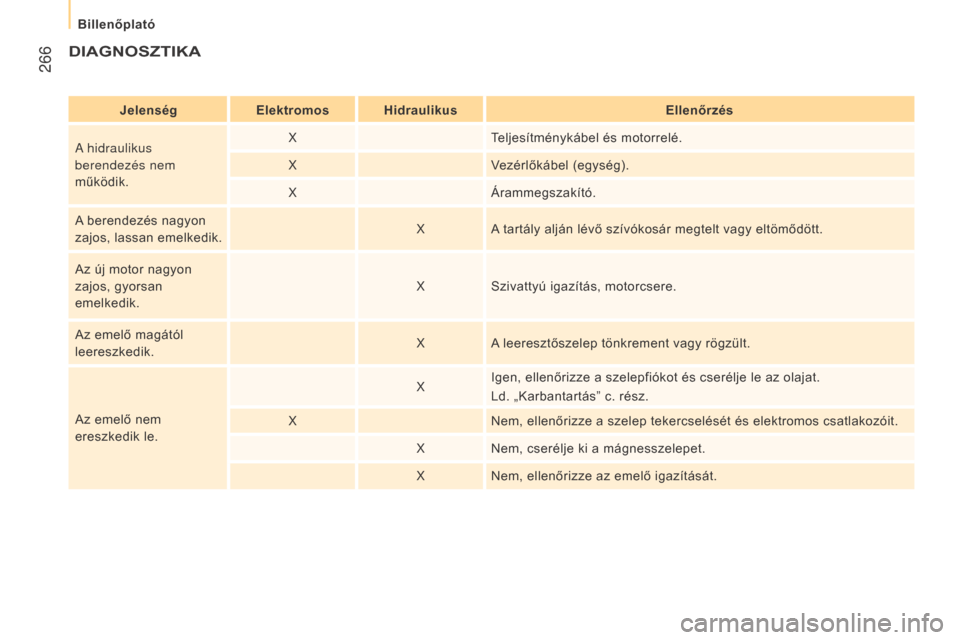

DIAGNOSZTIKA
JelenségElektromos Hidraulikus Ellenőrzés
A hidraulikus
berendezés nem
működik. X
Teljesítménykábel és motorrelé.
X Vezérlőkábel (egység).
X Árammegszakító.
A berendezés nagyon
zajos, lassan emelkedik. X
A tartály alján lévő szívókosár megtelt vagy eltömődött.
Az új motor nagyon
zajos, gyorsan
emelkedik. X
Szivattyú igazítás, motorcsere.
Az emelő magától
leereszkedik. X
A leeresztőszelep tönkrement vagy rögzült.
Az emelő nem
ereszkedik le. X
Igen, ellenőrizze a szelepfiókot és cserélje le az olajat.
Ld. „Karbantartás” c. rész.
X Nem, ellenőrizze a szelep tekercselését és elektromos csatlakozóit.
X Nem, cserélje ki a mágnesszelepet.
X Nem, ellenőrizze az emelő igazítását.
Billenőplató

267
boxer_hu_Chap11_Particularites_ed01-2015
JelenségElektromos Hidraulikus Ellenőrzés
A motor működik, de a
nyomás nem emelkedik. X
A szelepfiók beszorult, ha a berendezésen nincs mágnesszelep.
Ld. „Karbantartás” c. rész.
X Nyomásszabályozó, beállítás, szennyeződés.
X A szivattyútömítés tönkrement.
X Motor / szivattyú csatlakozás.
X A szivattyú lelazult a tartóról.
A hidraulikus berendezés
nem működik. XA mágnesszelep nem működik, cserélje ki, vagy húzza meg a
csavaranyát a szita mögött.
Az egység nem
működik. X
Ellenőrizze a csatlakozást és a csatlakozókat.
Emulzió a tartályban. X
Visszatérő cső helyzete nem megfelelő.
X Elégtelen olajszint.
Az olaj túlfolyik a
visszacsapószelepnél. X
Olajfelesleg.
X A visszacsapószelep-membrán toleranciája túl nagy, cserélje ki.
Kizárólag UD2386
berendezés esetén.
Ereszkedésnél a


biztosíték kimegy. X
Cserélje ki az ereszkedő tekercset.
SAJÁTOSSÁGOK
Billenőplató
