2016 Peugeot Boxer Kezelési útmutató (in Hungarian)

143
boxer_hu_Chap08_Aide-Rapide_ed01-2015

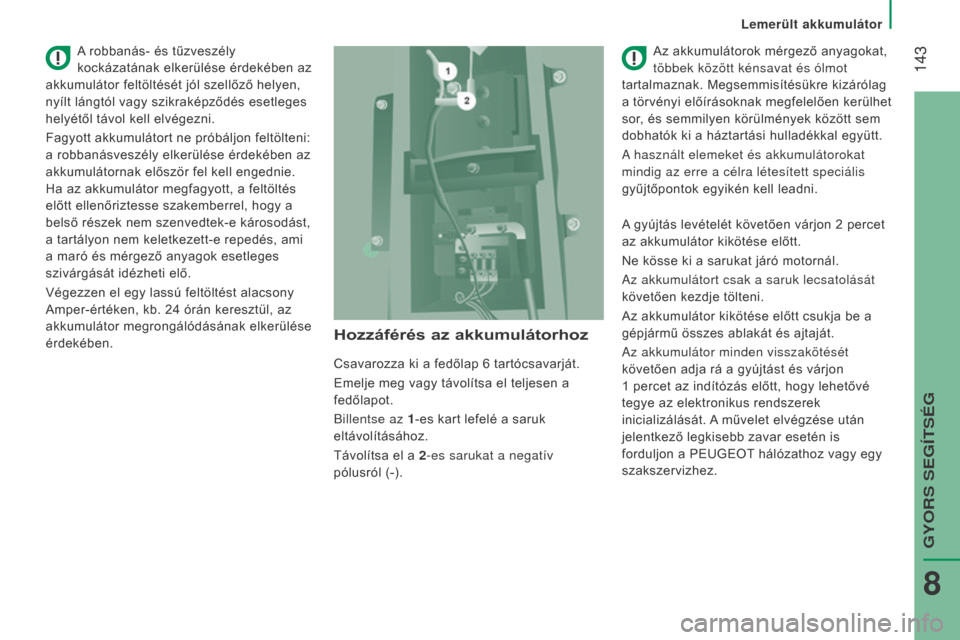

Hozzáférés az akkumulátorhoz
Csavarozza ki a fedőlap 6 tartócsavarját.
Emelje meg vagy távolítsa el teljesen a
fedőlapot.
Billentse az
1-es kart lefelé a saruk
eltávolításához.
Távolítsa el a 2 -es sarukat a negatív
pólusról (-). Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre kizárólag
a törvényi előírásoknak megfelelően kerülhet
sor, és semmilyen körülmények között sem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontok egyikén kell leadni.
A robbanás- és tűzveszély
kockázatának elkerülése érdekében az
akkumulátor feltöltését jól szellőző helyen,
nyílt lángtól vagy szikraképződés esetleges
helyétől távol kell elvégezni.
Fagyott akkumulátort ne próbáljon feltölteni:
a robbanásveszély elkerülése érdekében az
akkumulátornak először fel kell engednie.
Ha az akkumulátor megfagyott, a feltöltés
előtt ellenőriztesse szakemberrel, hogy a
belső részek nem szenvedtek-e károsodást,
a tartályon nem keletkezett-e repedés, ami
a maró és mérgező anyagok esetleges
szivárgását idézheti elő.
Végezzen el egy lassú feltöltést alacsony
Amper-értéken, kb. 24
órán keresztül, az


akkumulátor megrongálódásának elkerülése
érdekében. A gyújtás levételét követően várjon 2
percet

az akkumulátor kikötése előtt.
Ne kösse ki a sarukat járó motornál.
Az akkumulátort csak a saruk lecsatolását
követően kezdje tölteni.
Az akkumulátor kikötése előtt csukja be a
gépjármű összes ablakát és ajtaját.
Az akkumulátor minden visszakötését
követően adja rá a gyújtást és várjon
1
percet az indítózás előtt, hogy lehetővé


tegye az elektronikus rendszerek
inicializálását. A művelet elvégzése után
jelentkező legkisebb zavar esetén is
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Lemer

144
boxer_hu_Chap08_Aide-Rapide_ed01-2015

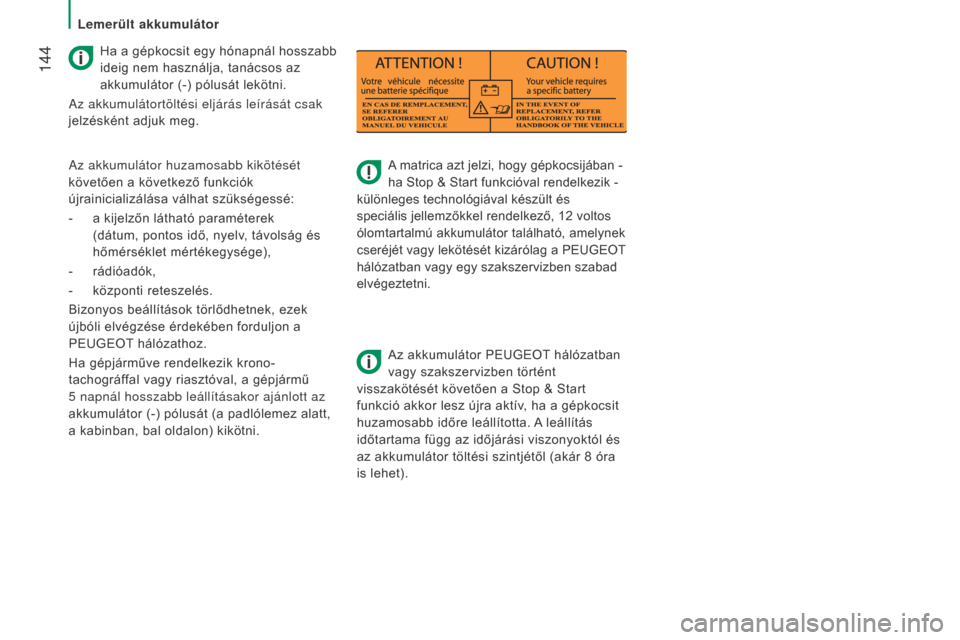

A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező, 12
voltos


ólomtartalmú akkumulátor található, amelynek
cseréjét vagy lekötését kizárólag a PEUGEOT
hálózatban vagy egy szakszervizben szabad
elvégeztetni.
Az akkumulátor PEUGEOT hálózatban
vagy szakszervizben történt
visszakötését követően a Stop & Start
funkció akkor lesz újra aktív, ha a gépkocsit
huzamosabb időre leállította. A leállítás
időtartama függ az időjárási viszonyoktól és
az akkumulátor töltési szintjétől (akár 8
óra


is lehet).
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátor (-) pólusát lekötni.
Az akkumulátortöltési eljárás leírását csak
jelzésként adjuk meg.
Az akkumulátor huzamosabb kikötését
követően a következő funkciók
újrainicializálása válhat szükségessé:
-
a kijelzőn látható paraméterek
(dátum, pontos idő, nyelv

, távolság és
hőmérséklet mértékegysége),
-
rádióadók,
-
központi reteszelés.
Bizonyos beállítások törlődhetnek, ezek
újbóli elvégzése érdekében forduljon a


PEUGEOT hálózathoz.
Ha gépjárműve rendelkezik krono-
tachográffal vagy riasztóval, a gépjármű
5
napnál hosszabb leállításakor ajánlott az


akkumulátor (-) pólusát (a padlólemez alatt,
a kabinban, bal oldalon) kikötni.
Lemer

145
boxer_hu_Chap08_Aide-Rapide_ed01-2015

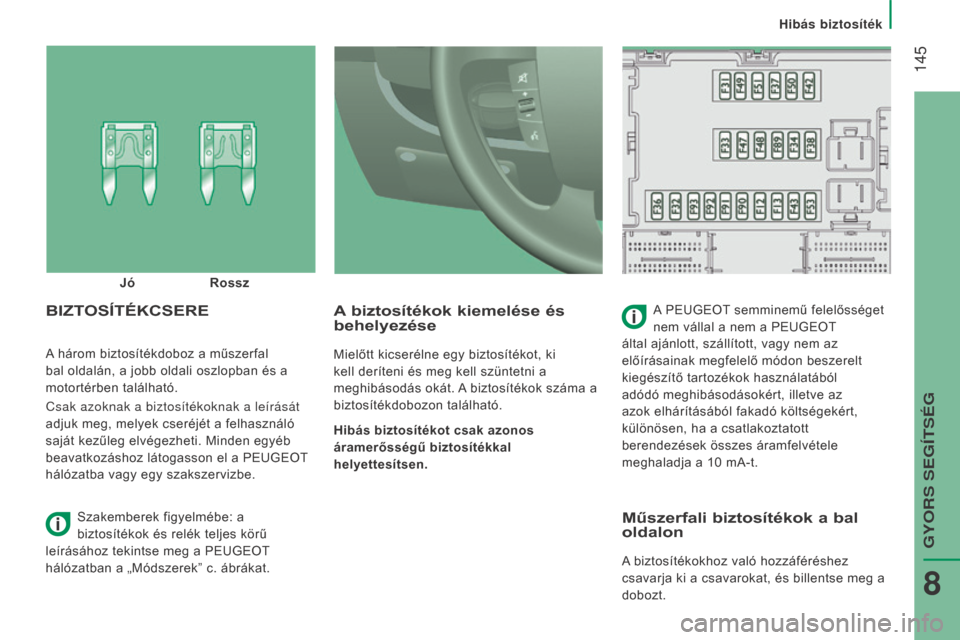

A három biztosítékdoboz a műszerfal
bal oldalán, a jobb oldali oszlopban és a
motortérben található.
Csak azoknak a biztosítékoknak a leírását
adjuk meg, melyek cseréjét a felhasználó
saját kezűleg elvégezheti. Minden egyéb
beavatkozáshoz látogasson el a PEUGEOT
hálózatba vagy egy szakszervizbe.
A biztosítékok kiemelése és
behelyezése
Mielőtt kicserélne egy biztosítékot, ki
kell deríteni és meg kell szüntetni a
meghibásodás okát. A biztosítékok száma a
biztosítékdobozon található.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal
helyettesítsen.
BIZTOSÍTÉKCSEREA PEUGEOT semminemű felelősséget
nem vállal a nem a PEUGEOT
által ajánlott, szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használatából
adódó meghibásodásokért, illetve az
azok elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10
mA-t.
Jó
Rossz
Szakemberek figyelmébe: a


biztosítékok és relék teljes körű
leírásához tekintse meg a PEUGEOT
hálózatban a „Módszerek” c. ábrákat.
Műszerfali biztosítékok a bal
oldalon
A biztosítékokhoz való hozzáféréshez
csavarja ki a csavarokat, és billentse meg a
dobozt.
Hibás biztosíték
GYORS SEG

146
boxer_hu_Chap08_Aide-Rapide_ed01-2015

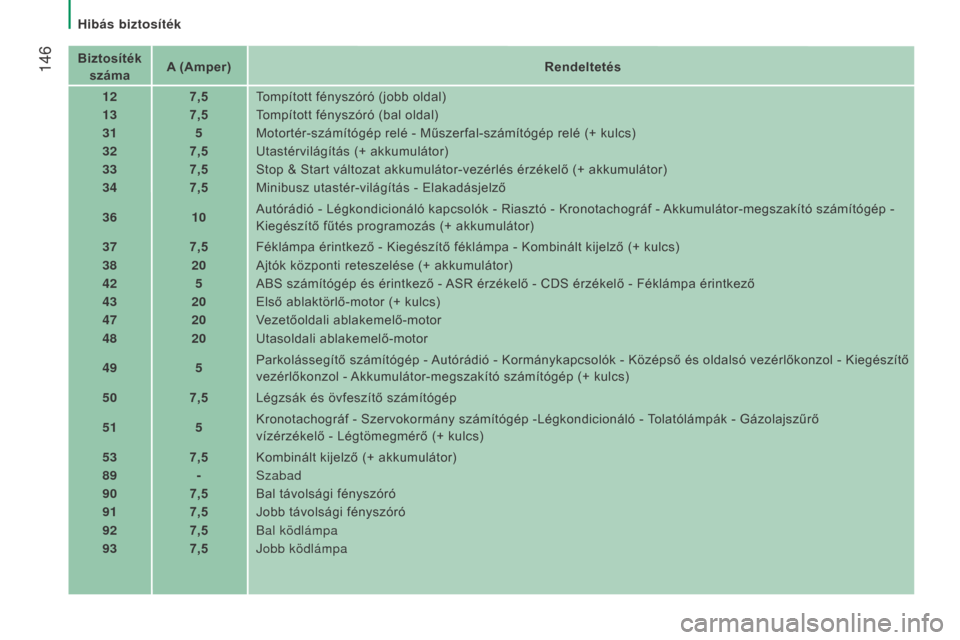

Biztosíték száma A (Amper)
Rendeltetés
12 7,5Tompított fényszóró (jobb oldal)
13 7,5Tompított fényszóró (bal oldal)
31 5Motortér-számítógép relé - Műszerfal-számítógép relé (+ kulcs)
32 7,5Utastérvilágítás (+ akkumulátor)
33 7,5Stop & Start változat akkumulátor-vezérlés érzékelő (+ akkumulátor)
34 7,5Minibusz utastér-világítás - Elakadásjelző
36 10Autórádió - Légkondicionáló kapcsolók - Riasztó - Kronotachográf - Akkumulátor-megszakító számítógép -
Kiegészítő fűtés programozás (+ akkumulátor)
37 7,5Féklámpa érintkező - Kiegészítő féklámpa - Kombinált kijelző (+ kulcs)
38 20Ajtók központi reteszelése (+ akkumulátor)
42 5ABS számítógép és érintkező - ASR érzékelő - CDS érzékelő - Féklámpa érintkező
43 20Első ablaktörlő-motor (+ kulcs)
47 20Vezetőoldali ablakemelő-motor
48 20Utasoldali ablakemelő-motor
49 5Parkolássegítő számítógép - Autórádió - Kormánykapcsolók - Középső és oldalsó vezérlőkonzol - Kiegészítő
vezérlőkonzol - Akkumulátor-megszakító számítógép (+ kulcs)
50 7,5Légzsák és övfeszítő számítógép
51 5Kronotachográf - Szervokormány számítógép -Légkondicionáló - Tolatólámpák - Gázolajszűrő

vízérzékelő - Légtömegmérő (+ kulcs)
53 7,5Kombinált kijelző (+ akkumulátor)
89 -Szabad
90 7,5Bal távolsági fényszóró
91 7,5Jobb távolsági fényszóró
92 7,5Bal ködlámpa
93 7,5Jobb ködlámpa
Hibás biztosíték

147
boxer_hu_Chap08_Aide-Rapide_ed01-2015
Biztosítékok a jobb oldali
oszlopban
Pattintsa le a fedelet.
A művelet végrehajtását követően
gondosan zárja vissza a fedelet.Biztosíték
száma A (Amper)
Rendeltetés
54 -Szabad
55 15Fűthető ülések
56 1512
V
-os csatlakozó a hátsó utasoknak
57 10Kiegészítő fűtés az ülés alatt
58 15Bal hátsó szélvédő jégmentesítés
59 15Jobb hátsó szélvédő jégmentesítés
60 -Szabad
61 -Szabad
62 -Szabad
63 10Hátsó kiegészítő utasfűtés kapcsolója
64 -Szabad
65 30Hátsó kiegészítő utasfűtés ventilátor
Hib

148
boxer_hu_Chap08_Aide-Rapide_ed01-2015

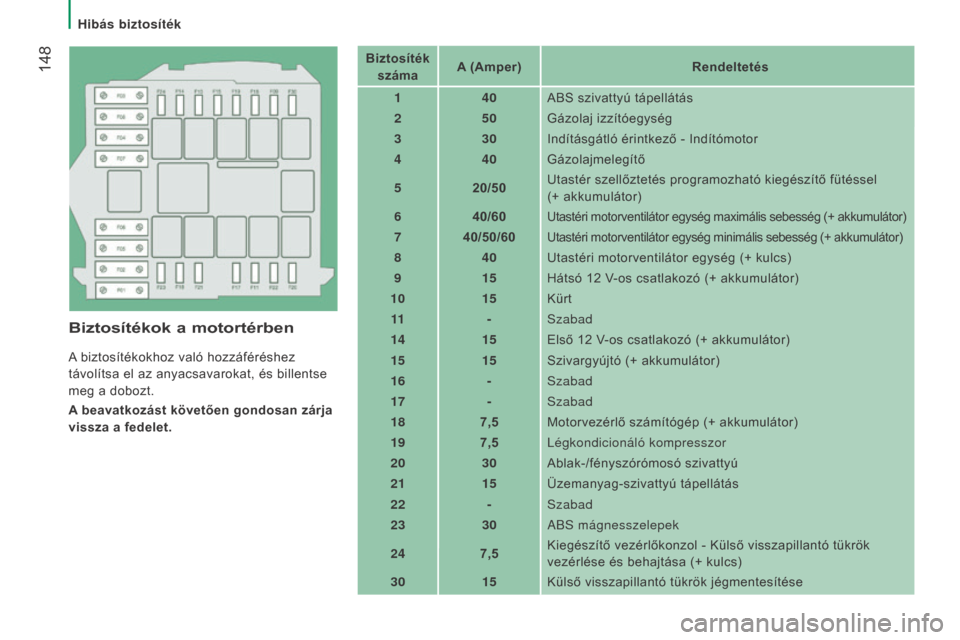

Biztosítékok a motortérben
A biztosítékokhoz való hozzáféréshez
távolítsa el az anyacsavarokat, és billentse
meg a dobozt.
A beavatkozást követően gondosan zárja
vissza a fedelet.Biztosíték
száma A (Amper)
Rendeltetés
1 40ABS szivattyú tápellátás
2 50Gázolaj izzítóegység
3 30Indításgátló érintkező - Indítómotor
4 40Gázolajmelegítő
5 20/50Utastér szellőztetés programozható kiegészítő fütéssel

(+ akkumulátor)
6 40/60
Utastéri motorventilátor egység maximális sebesség (+ akkumulátor)
740/50/60Utastéri motorventilátor egység minimális sebesség (+ akkumulátor)
8 40Utastéri motorventilátor egység (+ kulcs)
9 15Hátsó 12
V

-os csatlakozó (+ akkumulátor)
10 15Kürt
11 -Szabad
14 15Első 12
V

-os csatlakozó (+ akkumulátor)
15 15Szivargyújtó (+ akkumulátor)
16 -Szabad
17 -Szabad
18 7,5Motorvezérlő számítógép (+ akkumulátor)
19 7,5Légkondicionáló kompresszor
20 30Ablak-/fényszórómosó szivattyú
21 15Üzemanyag-szivattyú tápellátás
22 -Szabad
23 30ABS mágnesszelepek
24 7,5Kiegészítő vezérlőkonzol - Külső visszapillantó tükrök
vezérlése és behajtása (+ kulcs)
30 15Külső visszapillantó tükrök jégmentesítése
Hib

149
boxer_hu_Chap08_Aide-Rapide_ed01-2015
A makacs szennyeződések magas
nyomású vízsugárral történő
eltávolításakor, a bura védőrétegének és
a lámpatest szigetelésének megóvása
érdekében, kerülje a fényszórókat és
közvetlen környéküket.

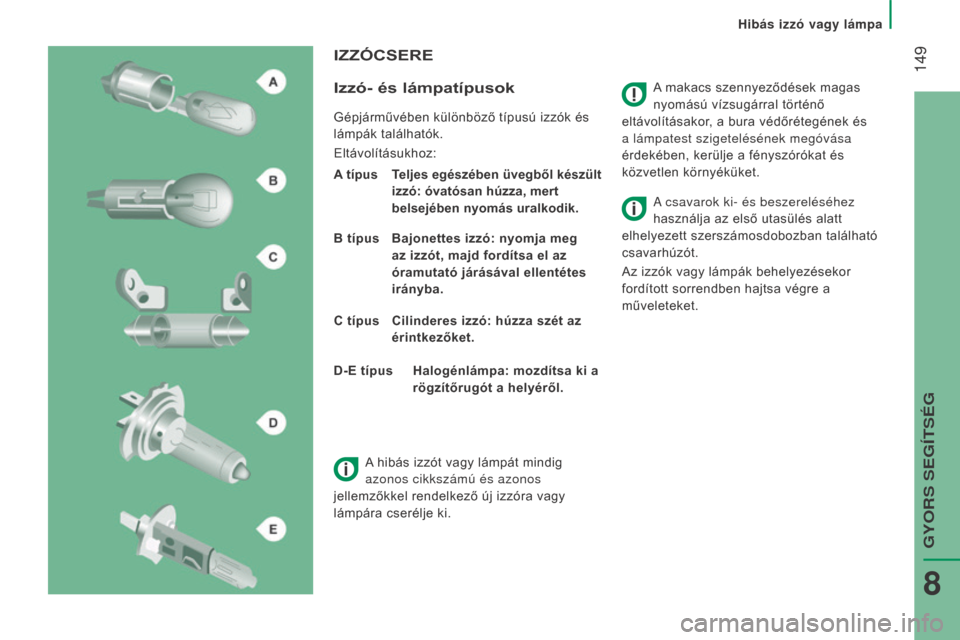

IZZÓCSERE
Izzó- és

lámpatípusok
Gépjárművében különböző típusú izzók és
lámpák találhatók.
Eltávolításukhoz:
A típus



Teljes egészében üvegből készült

izzó: óvatósan húzza, mert
belsejében nyomás uralkodik.
B típus



Bajonettes izzó: nyomja meg
az izzót, majd fordítsa el az


óramutató járásával ellentétes
irányba.
C típus



Cilinderes izzó: húzza szét az
érintkezőket. A

csavarok ki- és beszereléséhez
használja az első utasülés alatt
elhelyezett szerszámosdobozban található
csavarhúzót.
Az izzók vagy lámpák behelyezésekor
fordított sorrendben hajtsa végre a
műveleteket.
D-E típus



Halogénlámpa: mozdítsa ki a
rögzítőrugót a helyéről.
A

hibás izzót vagy lámpát mindig
azonos cikkszámú és azonos
jellemzőkkel rendelkező új izzóra vagy
lámpára cserélje ki.
Hibás izzó vagy lámpa
GYORS SEG

150
boxer_hu_Chap08_Aide-Rapide_ed01-2015

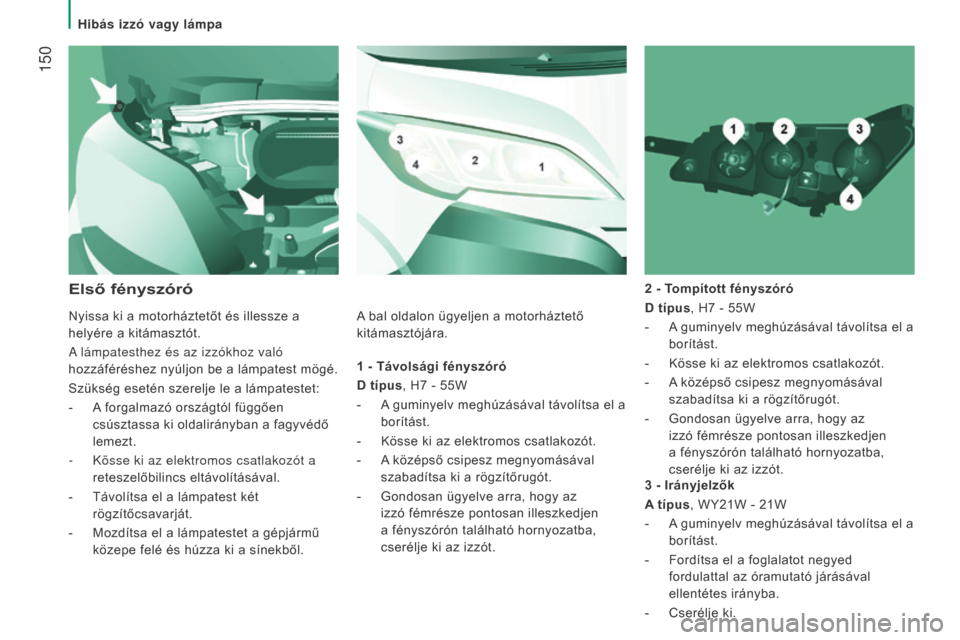

1 - Távolsági fényszóró
D típus, H7
- 55W
-
A guminyelv meghúzásával távolítsa el a


borítást.
-
Kösse ki az elektromos csatlakozót.
-
A középső csipesz megnyomásával


szabadítsa ki a rögzítőrugót.
-
Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen


a fényszórón található hornyozatba,
cserélje ki az izzót. 2
- T

ompított fényszóró
D típus, H7
- 55W
-
A guminyelv meghúzásával távolítsa el a

borítást.
- Kösse ki az elektromos csatlakozót.
-
A középső csipesz megnyomásával
szabadítsa ki a rögzítőrugót.
-
Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen


a fényszórón található hornyozatba,
cserélje ki az izzót.
Első fényszóró
3 - Irányjelzők
A típus , WY21W - 21W
-
A guminyelv meghúzásával távolítsa el a


borítást.
-
Fordítsa el a foglalatot negyed
fordulattal az óramutató járásával


ellentétes irányba.
-
Cserélje ki.
Nyissa ki a motorháztetőt és illessze a
helyére a kitámasztót.
A

lámpatesthez és az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Szükség esetén szerelje le a lámpatestet:
-
A forgalmazó országtól függően


csúsztassa ki oldalirányban a fagyvédő
lemezt.
-
Kösse ki az elektromos csatlakozót a
reteszelőbilincs eltávolításával.
-
Távolítsa el a lámpatest két
rögzítőcsavarját.
-
Mozdítsa el a lámpatestet a gépjármű
közepe felé és húzza ki a sínekből. A

bal oldalon ügyeljen a motorháztető
kitámasztójára.
Hibás izzó vagy lámpa
