2016 Peugeot Boxer Kezelési útmutató (in Hungarian)

159
boxer_hu_Chap08_Aide-Rapide_ed01-2015

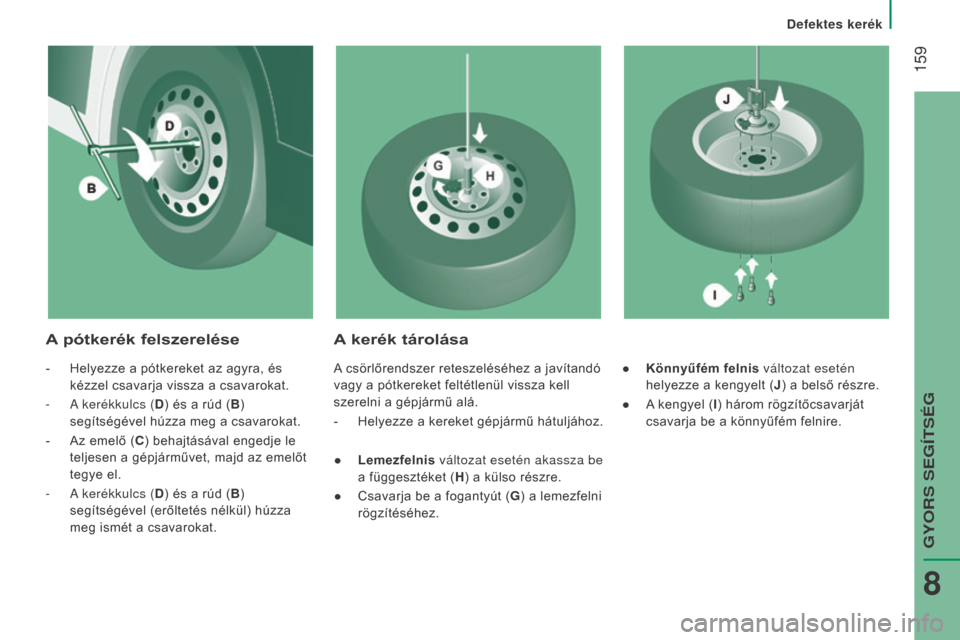

A pótkerék felszereléseA kerék tárolása
- Helyezze a pótkereket az agyra, és
kézzel csavarja vissza a csavarokat.
-
A kerékkulcs (

D) és a rúd (B )
segítségével húzza meg a csavarokat.
-
Az emelő (C ) behajtásával engedje le


teljesen a gépjárművet, majd az emelőt
tegye el.
-
A kerékkulcs (

D) és a rúd (B )
segítségével (erőltetés nélkül) húzza
meg ismét a csavarokat. A csörlőrendszer reteszeléséhez a javítandó
vagy a pótkereket feltétlenül vissza kell
szerelni a gépjármű alá.
-
Helyezze a kereket gépjármű hátuljához.
●
Lemezfelnis változat esetén akassza be


a függesztéket (H ) a külso részre.
●
Csavarja be a fogantyút (G ) a lemezfelni


rögzítéséhez. ● Könnyűfém felnis változat esetén

helyezze a kengyelt (J ) a belső részre.
●
A kengyel (

I) három rögzítőcsavarját
csavarja be a könnyűfém felnire.
Defektes kerék
GYORS SEG

160
boxer_hu_Chap08_Aide-Rapide_ed01-2015
A gumiabroncsok nyomásértékeit
tartalmazó címke elhelyezkedéséről
a „Műszaki adatok - Azonosító elemek” c.
részben olvashat.

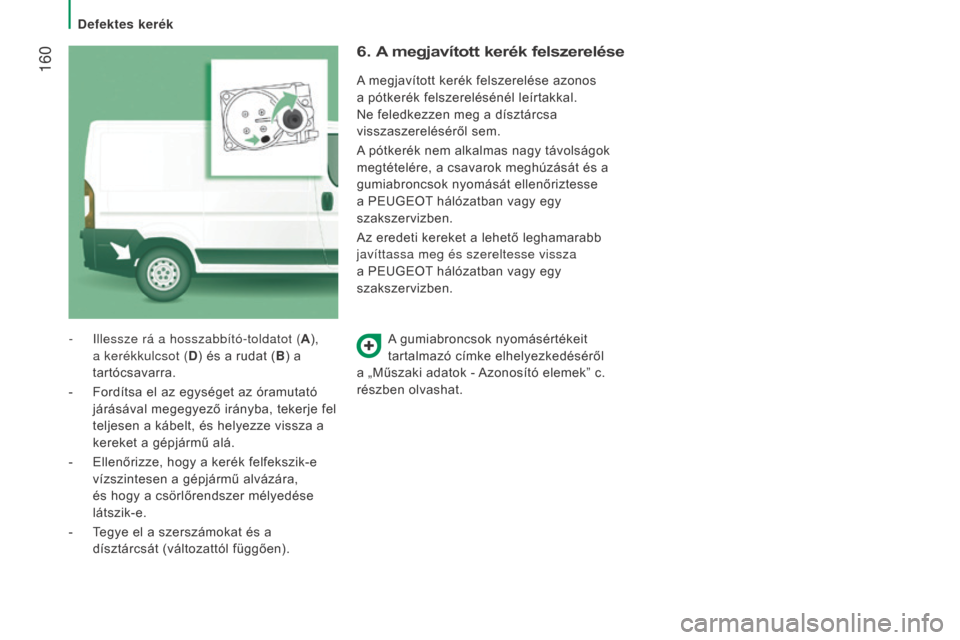

- Illessze rá a hosszabbító-toldatot (A
)
,
a kerékkulcsot (D ) és a rudat (B) a
tartócsavarra.
-
Fordítsa el az egységet az óramutató
járásával megegyező irányba, tekerje fel


teljesen a kábelt, és helyezze vissza a
kereket a gépjármű alá.
-
Ellenőrizze, hogy a kerék felfekszik-e
vízszintesen a gépjármű alvázára,


és hogy a csörlőrendszer mélyedése
látszik-e.
-
Tegye el a szerszámokat és a


dísztárcsát (változattól függően).
6. A megjavított kerék felszerelése
A megjavított kerék felszerelése azonos
a pótkerék felszerelésénél leírtakkal.
Ne feledkezzen meg a dísztárcsa
visszaszereléséről sem.
A pótkerék nem alkalmas nagy távolságok
megtételére, a csavarok meghúzását és a
gumiabroncsok nyomását ellenőriztesse
a PEUGEOT hálózatban vagy egy
szakszervizben.
Az eredeti kereket a lehető leghamarabb
javíttassa meg és szereltesse vissza
a PEUGEOT hálózatban vagy egy
szakszervizben.
Defektes kerék

161
boxer_hu_Chap08_Aide-Rapide_ed01-2015

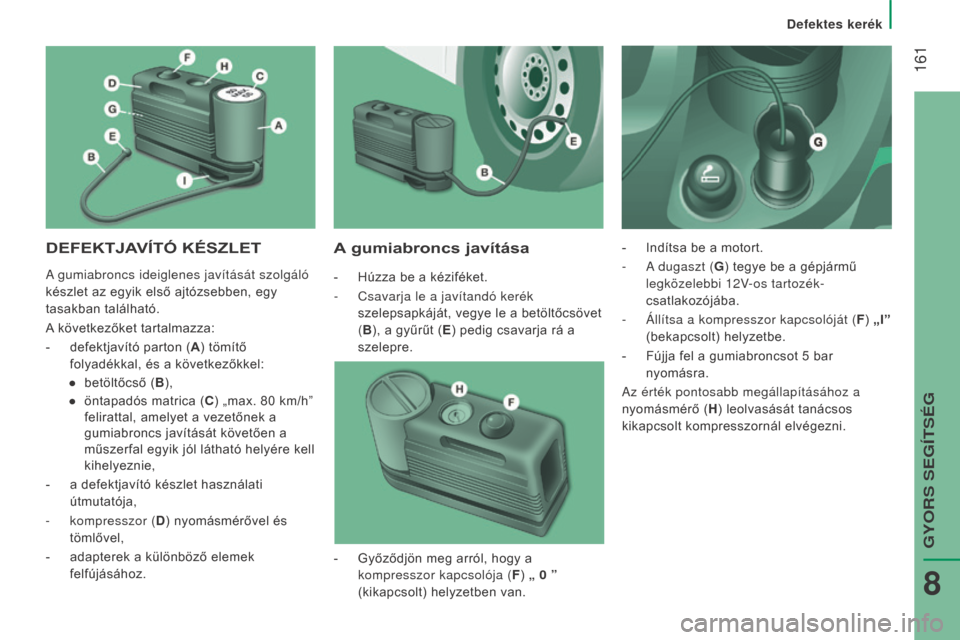

DEFEKTJAVÍTÓ KÉSZLETA gumiabroncs javítása
- Húzza be a kéziféket.
-
Csavarja le a javítandó kerék
szelepsapkáját, vegye le a betöltőcsövet


( B ), a gyűrűt (E ) pedig csavarja rá a
szelepre. -
Indítsa be a motort.
-
A dugaszt ( G
) tegye be a gépjármű
legközelebbi 12V-os tartozék-
csatlakozójába.
-
Állítsa a kompresszor kapcsolóját (F )

„I”
(bekapcsolt) helyzetbe.
-
Fújja fel a gumiabroncsot 5 bar


nyomásra.
Az érték pontosabb megállapításához a
nyomásmérő (H ) leolvasását tanácsos
kikapcsolt kompresszornál elvégezni.
-
Győződjön meg arról, hogy a
kompresszor kapcsolója (

F) „ 0
”
(kikapcsolt) helyzetben van.
A

gumiabroncs ideiglenes javítását szolgáló
készlet az egyik első ajtózsebben, egy
tasakban található.
A következőket tartalmazza:
-
defektjavító parton (A ) tömítő


folyadékkal, és a következőkkel:
●
betöltőcső (B ),
●
öntapadós matrica (C ) „max. 80 km/h”


felirattal, amelyet a vezetőnek a
gumiabroncs javítását követően a
műszerfal egyik jól látható helyére kell
kihelyeznie,
-
a defektjavító készlet használati
útmutatója,
-
kompresszor (D ) nyomásmérővel és


tömlővel,
-
adapterek a különböző elemek
felfújásához.
Defektes kerék
GYORS SEG

162
boxer_hu_Chap08_Aide-Rapide_ed01-2015

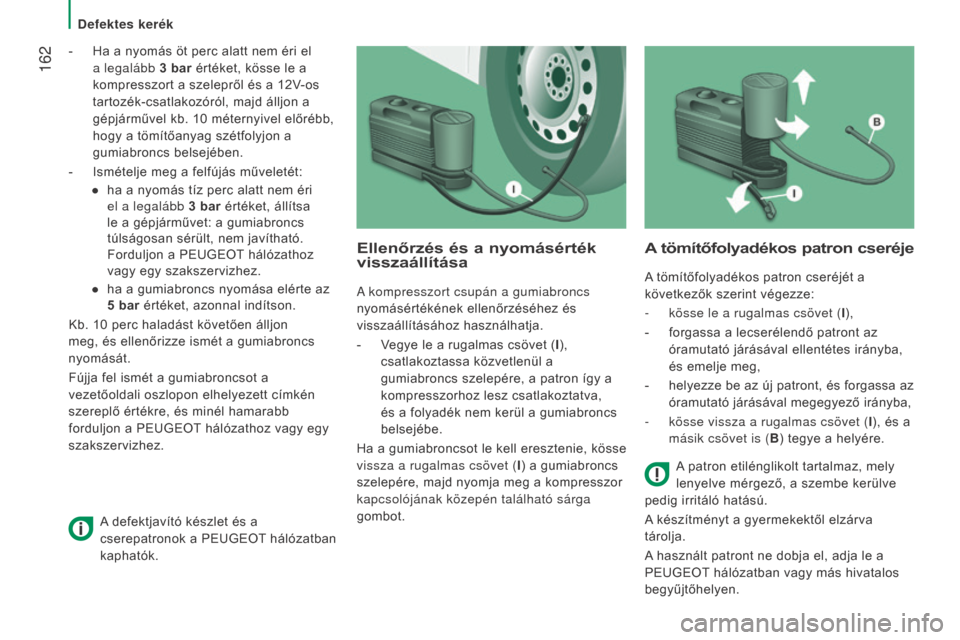

- Ha a nyomás öt perc alatt nem éri el
a legalább 3
bar
értéket, kösse le a
kompresszort a szelepről és a 12V-os
tartozék-csatlakozóról, majd álljon a
gépjárművel kb. 10
méternyivel előrébb,


hogy a tömítőanyag szétfolyjon a
gumiabroncs belsejében.
-
Ismételje meg a felfújás műveletét:
●
ha a nyomás tíz perc alatt nem éri
el a legalább

3
bar
értéket, állítsa
le a gépjárművet: a gumiabroncs
túlságosan sérült, nem javítható.
Forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
●
ha a gumiabroncs nyomása elérte az
5 bar

értéket, azonnal indítson.
Kb. 10
perc haladást követően álljon


meg, és ellenőrizze ismét a gumiabroncs
nyomását.
Fújja fel ismét a gumiabroncsot a
vezetőoldali oszlopon elhelyezett címkén
szereplő értékre, és minél hamarabb
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Ellenőrzés és a nyomásérték
visszaállítása
A kompresszort csupán a gumiabroncs
nyomásértékének ellenőrzéséhez és
visszaállításához használhatja.
-
Vegye le a rugalmas csövet (

I),
csatlakoztassa közvetlenül a
gumiabroncs szelepére, a patron így a
kompresszorhoz lesz csatlakoztatva,
és a folyadék nem kerül a gumiabroncs
belsejébe.
Ha a gumiabroncsot le kell eresztenie, kösse
vissza a rugalmas csövet (I ) a gumiabroncs
szelepére, majd nyomja meg a kompresszor
kapcsolójának közepén található sárga
gombot.
A tömítőfolyadékos patron cseréje
A tömítőfolyadékos patron cseréjét a
következők szerint végezze:
-
kösse le a rugalmas csövet (I ),
-
forgassa a lecserélendő patront az
óramutató járásával ellentétes irányba,


és emelje meg,
-
helyezze be az új patront, és forgassa az
óramutató járásával megegyező irányba,
-
kösse vissza a rugalmas csövet (I ), és a


másik csövet is (B ) tegye a helyére.
A patron etilénglikolt tartalmaz, mely
lenyelve mérgező, a szembe kerülve
pedig irritáló hatású.
A készítményt a gyermekektől elzárva
tárolja.
A használt patront ne dobja el, adja le a
PEUGEOT hálózatban vagy más hivatalos
begyűjtőhelyen.
A defektjavító készlet és a
cserepatronok a PEUGEOT hálózatban
kaphatók.
Defektes kerék

163
boxer_hu_Chap08_Aide-Rapide_ed01-2015

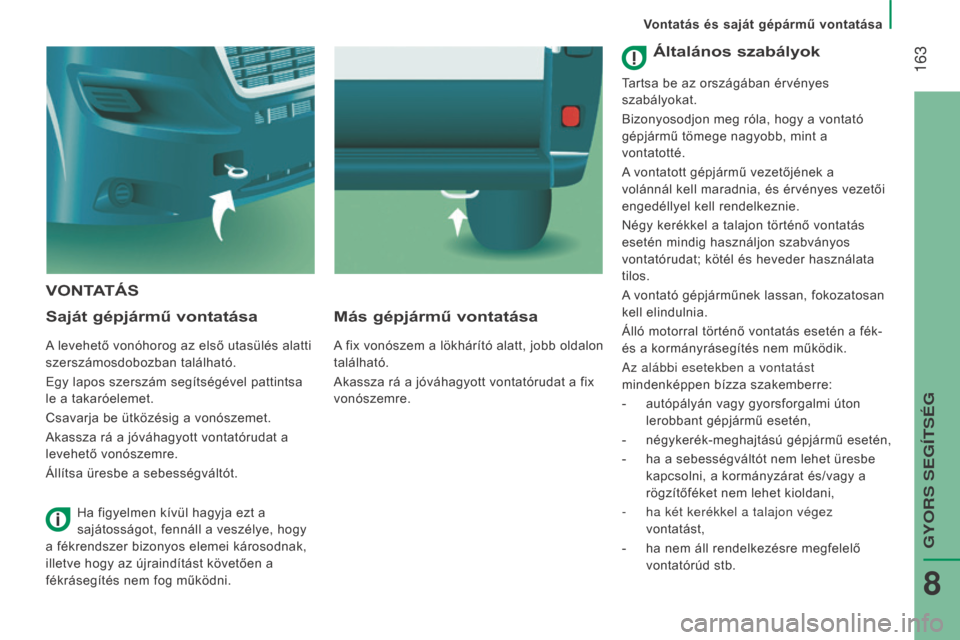

VONTATÁS
Saját gépjármű
vontatása
A levehető vonóhorog az első utasülés alatti
szerszámosdobozban található.
Egy lapos szerszám segítségével pattintsa
le a takaróelemet.
Csavarja be ütközésig a vonószemet.
Akassza rá a jóváhagyott vontatórudat a
levehető vonószemre.
Állítsa üresbe a sebességváltót.
Más gépjármű vontatása
A fix vonószem a lökhárító alatt, jobb oldalon
található.
Akassza rá a jóváhagyott vontatórudat a fix
vonószemre.
Ha figyelmen kívül hagyja ezt a
sajátosságot, fennáll a veszélye, hogy
a fékrendszer bizonyos elemei károsodnak,
illetve hogy az újraindítást követően a
fékrásegítés nem fog működni.
Általános szabályok
Tartsa be az országában érvényes
szabályokat.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és érvényes vezetői
engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vontatórudat; kötél és heveder használata
tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
Az alábbi esetekben a vontatást
mindenképpen bízza szakemberre:
-
autópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
négykerék-meghajtású gépjármű esetén,
-
ha a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a


rögzítőféket nem lehet kioldani,
-
ha két kerékkel a talajon végez
vontatást,
-
ha nem áll rendelkezésre megfelelő
vontatórúd stb.
Vontatás és saját gépármű vontatása
GYORS SEG

164
boxer_hu_Chap08_Aide-Rapide_ed01-2015

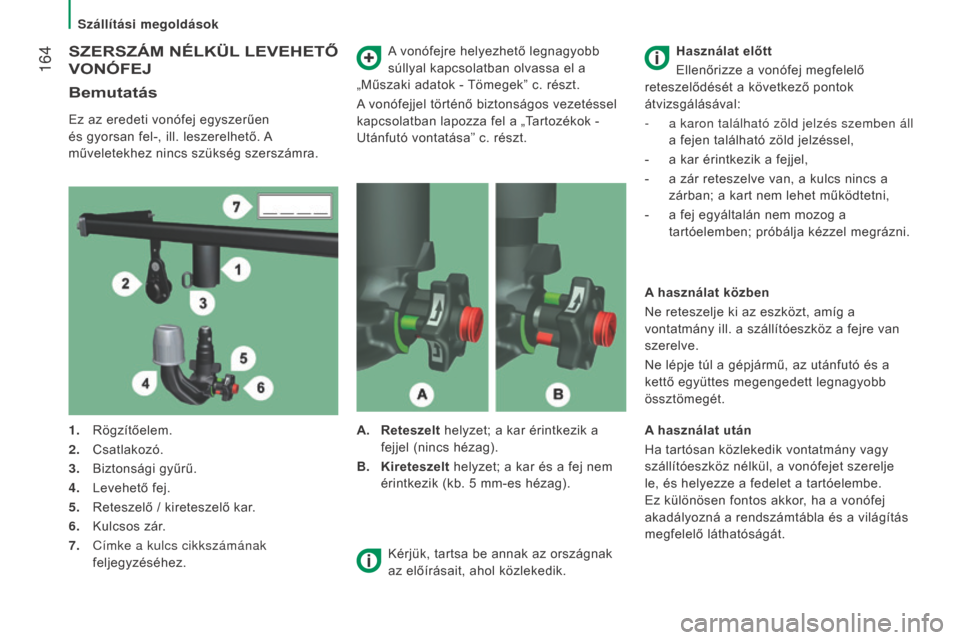

SZERSZÁM NÉLKüL LEVEHETŐ
VONÓFEJ
Bemutatás
Ez az eredeti vonófej egyszerűen
és gyorsan fel-, ill. leszerelhető. A
műveletekhez nincs szükség szerszámra.A vonófejre helyezhető legnagyobb
súllyal kapcsolatban olvassa el a
„Műszaki adatok - Tömegek” c. részt.
A vonófejjel történő biztonságos vezetéssel
kapcsolatban lapozza fel a „Tartozékok -
Utánfutó vontatása” c. részt.
1.
Rögzítőelem.
2.
Csatlakozó.
3.
Biztonsági gyűrű.
4.
Levehető fej.
5.
Reteszelő / kireteszelő kar.
6.
Kulcsos zár.
7.
Címke a kulcs cikkszámának
feljegyzéséhez. A.
Reteszelt helyzet; a kar érintkezik a


fejjel (nincs hézag).
B.
Kireteszelt helyzet; a kar és a fej nem


érintkezik (kb. 5
mm-es hézag). Használat előtt
Ellenőrizze a vonófej megfelelő


reteszelődését a következő pontok
átvizsgálásával:
- a karon található zöld jelzés szemben áll
a fejen található zöld jelzéssel,
-
a kar érintkezik a fejjel,
-
a zár reteszelve van, a kulcs nincs a
zárban; a kart nem lehet működtetni,
-
a fej egyáltalán nem mozog a
tartóelemben; próbálja kézzel megrázni.
A

használat közben
Ne reteszelje ki az eszközt, amíg a
vontatmány ill. a szállítóeszköz a fejre van
szerelve.
Ne lépje túl a gépjármű, az utánfutó és a
kettő együttes megengedett legnagyobb
össztömegét.
Kérjük, tartsa be annak az országnak
az előírásait, ahol közlekedik. A használat után
Ha tartósan közlekedik vontatmány vagy
szállítóeszköz nélkül, a vonófejet szerelje
le, és helyezze a fedelet a tartóelembe.
Ez különösen fontos akkor, ha a vonófej
akadályozná a rendszámtábla és a világítás
megfelelő láthatóságát.
Szállítási megoldások

165
boxer_hu_Chap08_Aide-Rapide_ed01-2015

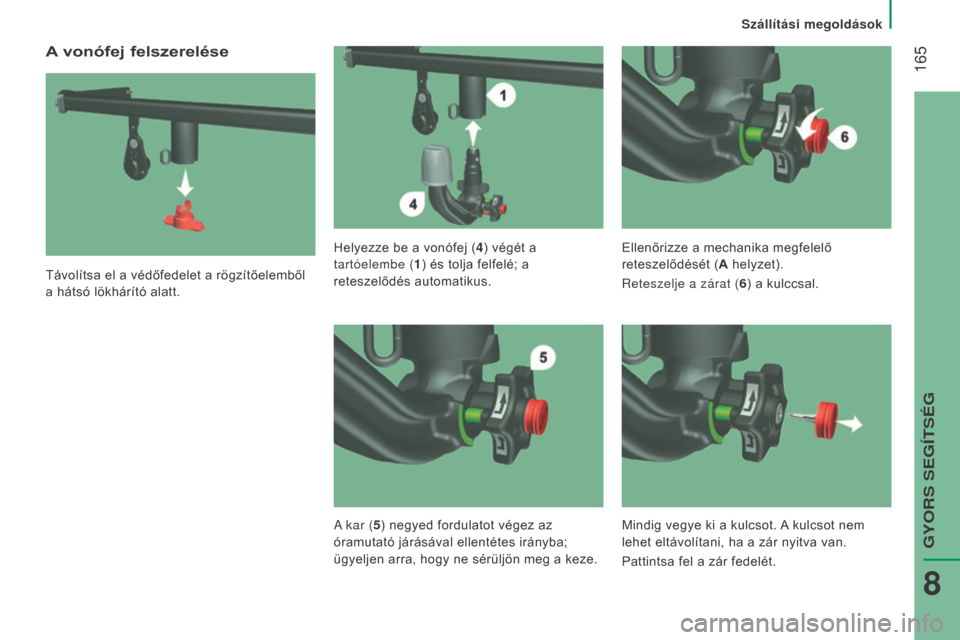

A vonófej felszerelése
Távolítsa el a védőfedelet a rögzítőelemből
a hátsó lökhárító alatt.Helyezze be a vonófej (4
) végét a
tartóelembe (1 ) és tolja felfelé; a
reteszelődés automatikus. Ellenőrizze a mechanika megfelelő
reteszelődését (A
helyzet).
Reteszelje a zárat (6 ) a kulccsal.
A kar (5 ) negyed fordulatot végez az
óramutató járásával ellentétes irányba;
ügyeljen arra, hogy ne sérüljön meg a keze. Mindig vegye ki a kulcsot. A kulcsot nem
lehet eltávolítani, ha a zár nyitva van.
Pattintsa fel a zár fedelét.
Szállítási megoldások
GYORS SEG

166
boxer_hu_Chap08_Aide-Rapide_ed01-2015

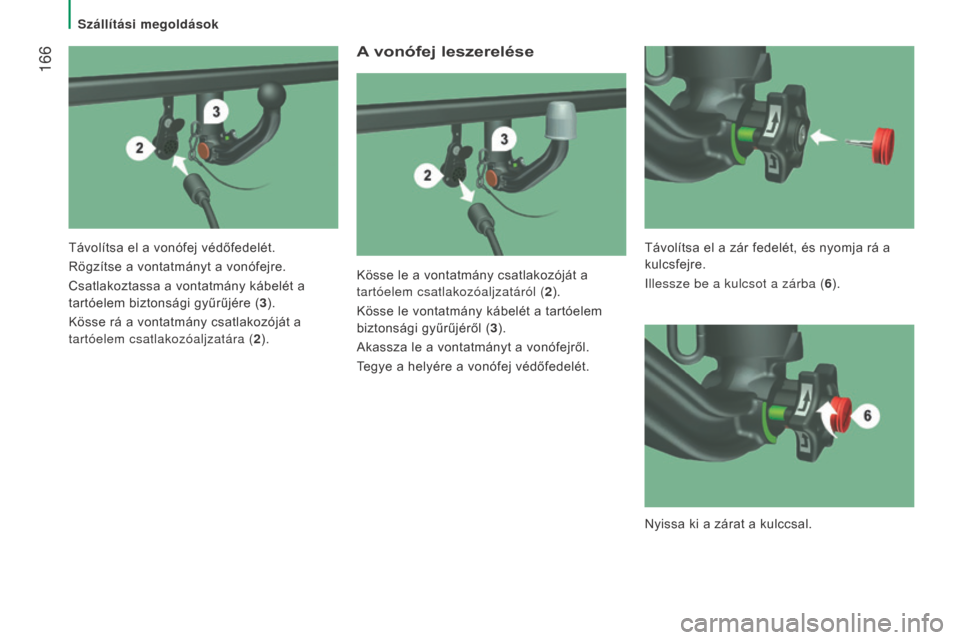

A vonófej leszerelése
Kösse le a vontatmány csatlakozóját a
tartóelem csatlakozóaljzatáról (2).
Kösse le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről (3 ).
Akassza le a vontatmányt a vonófejről.
Tegye a helyére a vonófej védőfedelét.
Távolítsa el a vonófej védőfedelét.
Rögzítse a vontatmányt a vonófejre.
Csatlakoztassa a vontatmány kábelét a
tartóelem biztonsági gyűrűjére (3
).
Kösse rá a vontatmány csatlakozóját a
tartóelem csatlakozóaljzatára (2 ). Távolítsa el a zár fedelét, és nyomja rá a
kulcsfejre.
Illessze be a kulcsot a zárba (6
).
Nyissa ki a zárat a kulccsal.
Szállítási megoldások
