2016 PEUGEOT 5008 Manuel du propriétaire (in French)

15

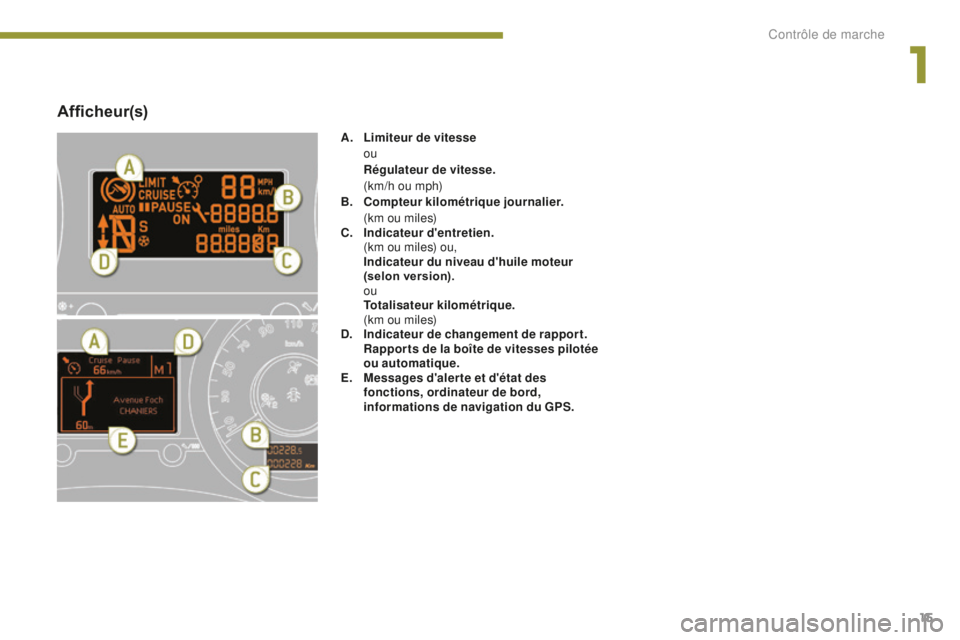

Af ficheur(s)
A. Limiteur de vitesse ou
R

égulateur de vitesse.
(

km/h ou mph)
B.
C

ompteur kilométrique journalier.
(

km ou miles)
C.
I

ndicateur d'entretien.
(

km ou miles) ou,
I

ndicateur du niveau d'huile moteur
(selon version).


ou
T

otalisateur kilométrique.
(

km ou miles)
D.
I

ndicateur de changement de rapport.
R

appor ts de la boîte de vitesses pilotée
ou automatique.
E.
M

essages d'aler te et d'état des
fonctions, ordinateur de bord,
informations de navigation du GPS.
1
Contrôle de marche

16
Indicateur de
direction gaucheclignotant avec
b r u i t e u r. La commande d’éclairage est
actionnée vers le bas.
Indicateur de
direction droite clignotant avec
b r u i t e u r. La commande d’éclairage est
actionnée vers le haut.
Témoins de marche
L’allumage de l’un des témoins suivants confirme la mise en marche du système correspondant.
Témoin est alluméCause Actions / Observations
Feux de position fixe. La commande d’éclairage est sur la
position "Feux de position".
Témoins
A la mise du contact
Certains témoins d’alerte s’allument pendant
quelques secondes lors de la mise du contact
du véhicule.
Dès le démarrage du moteur, ces mêmes
témoins doivent s’éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d’alerte concerné.
Avertissements associés
L’allumage de certains témoins peut
s’accompagner d’un signal sonore et d’un
message sur l’écran multifonction.
Repères visuels informant le conducteur de la mise en marche d’un système (témoins de marche
ou de neutralisation) ou de l’apparition d’une anomalie (témoin d’alerte).
L’allumage du témoin est de type fixe ou
clignotant.
Certains témoins peuvent présenter les
deux types d’allumage. Seule la mise
en relation du type d’allumage avec
l’état de fonctionnement du véhicule
permet de savoir, si la situation est
normale ou si une anomalie apparaît.
Contrôle de marche

17
Préchauffage
moteur Dieselfixe.
Le contacteur est sur la
2ème position (Contact). Attendez l’extinction avant de démarrer.
La durée d’affichage est déterminée par les conditions
climatiques.
Feux de
croisement
fixe.
La commande d’éclairage est sur la
position "Feux de croisement".
Feux de route fixe. La commande d’éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Projecteurs
antibrouillard
avant fixe.
Les projecteurs antibrouillard avant
sont allumés à l'aide de la bague de
la commande d'éclairage. Tournez la bague de la commande d'éclairage
deux fois vers l'arrière pour éteindre les projecteurs
antibrouillard.
Feux
antibrouillard
arrière fixe.
Les feux antibrouillard arrière sont
allumés. Tournez la bague de la commande vers l'arrière pour
éteindre les feux antibrouillard.
Frein de
stationnement
électrique fixe.
Le frein de stationnement électrique
est serré. Desserrez le frein électrique pour éteindre le témoin :
pied sur la pédale de frein, tirez sur la palette du frein
électrique.
Respectez les consignes de sécurité.
Pour plus d’informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Témoin
est alluméCause Actions / Observations
1
Contrôle de marche

18
Témoinest alluméCause Actions / Observations
Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes. Activez la fonction (selon pays de commercialisation)
par le menu de configuration du véhicule ou consultez
le réseau PEUGEOT ou un atelier qualifié si le
serrage / desserrage automatique n'est plus possible.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Pied sur le frein fixe. La pédale de frein n'est pas
enfoncée. Vous devez appuyer à fond sur la pédale de frein pour :
-

d
émarrer le moteur avec la boîte de vitesses
pilotée (levier en position N ),
-
d

esserrer manuellement le frein de
stationnement.
clignotant. Avec la boîte de vitesses pilotée,
si vous maintenez trop longtemps
le véhicule en pente à l'aide
de l'accélérateur, l'embrayage
surchauffe. Utilisez la pédale de frein et /ou le frein de
stationnement électrique.
Mesure de place
disponible fixe.
La fonction de mesure de place
disponible est activée. Appuyez sur le bouton correspondant pour la
désactiver.
clignotant. Le système mesure la place. Une fois la mesure effectuée, le témoin redevient fixe.
Stop & Star t fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
S TA R T.
clignotant quelques
secondes, puis
s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur le Stop & Start, reportez-
vous à la rubrique correspondante.
Contrôle de marche

19
Témoins de neutralisation
L’allumage de l’un des témoins suivants confirme l’arrêt volontaire du système correspondant.
Celui-ci peut s’accompagner d’un signal sonore et d’un message sur l’écran multifonction.Témoin est alluméCause Actions / Observations
Système
d'airbag
passager fixe.
La commande, située dans la boîte
à gants, est actionnée sur la position
"OFF ".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un siège
enfant "dos à la route", sauf en cas
d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags
allumé). Actionnez la commande sur la position "
ON" pour
activer l'airbag frontal passager.
Dans ce cas, n'installez pas de siège enfant "dos à la
route".
Témoins d’alerte
Moteur tournant ou véhicule roulant, l’allumage de l’un des témoins suivants indique l’apparition d’une anomalie nécessitant l’intervention du conducteur.Toute anomalie entraînant l’allumage d’un témoin d’alerte doit faire l’objet d’un diagnostic complémentaire en lisant le message associé sur l’écran
multifonction.
En cas de problème, n’hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifié.
Témoin est alluméCause Actions / Observations
STOP fixe, seul ou associé
à un autre témoin
d’alerte, accompagné
d’un signal sonore
et d’un message à
l’écran. L’allumage du témoin est lié à
une grave anomalie de freinage,
de direction assistée, de circuit
d’huile moteur ou de circuit de
refroidissement.
L’arrêt est impératif dans les meilleures conditions de
sécurité, car le moteur risque de se couper en roulant.
Stationnez, coupez le contact et faites appel au
réseau PEUGEOT ou à un atelier qualifié.
1
Contrôle de marche

20
Serviceallumé
temporairement. Des anomalies mineures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie en consultant le message qui
s'affiche sur l'écran comme, par exemple :
-

l
'ouverture des portes, du coffre ou du capot,
-

l
e niveau mini d'huile moteur,
-

l
e niveau mini du liquide lave-vitre,
-

l
'usure de la pile de la télécommande,
-

l
a saturation du filtre à particules (Diesel),
D

ès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction du
témoin de service.
-

l
a défaillance du système de détection de sous-
gonflage des pneumatiques,
-


...
Pour les autres anomalies, consultez le réseau
PEUGEOT ou un atelier qualifié.
fixe. Des anomalies majeures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie en consultant le message qui
s'affiche sur l'écran et consultez impérativement le
réseau PEUGEOT ou un atelier qualifié.
fixe, associé à
l'affichage clignotant
puis fixe de la clé
d'entretien. L'échéance de révision est dépassée.
Uniquement avec les versions Diesel Blue HDi.
La révision de votre véhicule doit être effectuée dès
que possible.
Témoin
est alluméCause Actions / Observations
Contrôle de marche

21
Frein de
stationnement
électriqueclignotant.
Le frein électrique ne se serre pas
automatiquement.
Le serrage/desserrage est défaillant. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez sur un terrain plat (à l’horizontale),
engagez un rapport (pour une boîte automatique
placez le levier en position P
), coupez le contact et
consultez le réseau PEUGEOT ou un atelier qualifié.
Anomalie du frein
de stationnement
électrique fixe.
Le frein de stationnement électrique
est défaillant. Consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Pour plus d’informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Témoin
est alluméCause Actions / Observations
Freinage fixe, associé au
t é m o i n S T O P. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante.
L’arrêt est impératif dans les meilleures conditions
de sécurité.
Faites l’appoint avec un liquide de frein référencé
par PEUGEOT.
Si le problème persiste, faites vérifier le circuit par le
réseau PEUGEOT ou par un atelier qualifié.
+ fixe, associé au
témoin d’anomalie du
frein de stationnement
électrique, si celui-ci
est desserré.Le circuit de freinage est défaillant.
L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGEOT ou un atelier qualifié.
+ fixe, associé aux
témoins STOP et
ABS.Le répartiteur électronique de
freinage (REF) est défaillant.
L’arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Antiblocage des
roues (ABS) fixe.
Le système d’antiblocage des roues
est défaillant. Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
1
Contrôle de marche

22
Témoinest alluméCause Actions / Observations
Système
d'autodiagnostic
moteur clignotant.
Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
fixe. Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
Niveau mini de
carburant fixe avec l’aiguille
dans la zone rouge. Au premier allumage, il reste
environ 6 litres de carburant dans le
réservoir.
A cet instant, vous entamez la
réserve de carburant. Faites impérativement un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact, tant
qu’un complément de carburant suffisant n’est pas
effectué.
Capacité du réservoir : environ 60 litres
.
Ne roulez jamais jusqu’à la panne sèche au risque
d’endommager les systèmes d’antipollution et
d’injection.
Température maxi
du liquide de
refroidissementfixe avec l’aiguille dans
la zone rouge. La température du circuit de
refroidissement est trop élevée. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Attendez le refroidissement du moteur pour compléter
le niveau, si nécessaire.
Si le problème persiste, consultez le réseau
PEUGEOT ou un atelier qualifié.
Contrôle
dynamique de
stabilité
(CDS/ASR)
clignotant.
La régulation du CDS/ASR s’active. Le système optimise la motricité et permet d’améliorer
la stabilité directionnelle du véhicule, en cas de perte
d’adhérence ou de trajectoire.
fixe. Le système CDS/ASR est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Contrôle de marche
