2016 PEUGEOT 5008 Manuel du propriétaire (in French)

103
Rangements sous
pieds arrière
Selon les configurations, le véhicule est équipé
d’espaces de rangement sous pieds, situés
devant les sièges arrière latéraux. Ils sont
accessibles par des trappes clippées, dotées
d’une poignée de préhension A.
Tablettes type
"aviation"
Installées au dos de chaque siège avant, elles
vous permettent de poser des objets.
F

P
our l’utiliser, abaissez la tablette à fond,
jusqu’au verrouillage en position basse.
F

P
our la ranger, relevez la tablette, en
passant le point de résistance, jusqu’en
position haute.
Côté passager, n’oubliez pas de la
rabattre avant la mise en position
tablette du siège.
Ne placez pas d’objets durs ou lourds
sur la tablette. Ils pourraient se
transformer en projectiles dangereux en
cas de freinage d’urgence ou de choc.
Tiroir de rangement
Ouverture
F Soulevez l'avant du tiroir et tirez-le.
Ne placez pas d'objets lourds dans les tiroirs. Il est situé sous le siège conducteur, à réglage
manuel.
5
Aménagements

104
Multimédia arrière
Ce système multimédia permet aux passagers
arrière de connecter un ou deux lecteurs
nomades externes (baladeur audio ou vidéo,
console de jeux, lecteur DVD…). Le son est
diffusé par l'intermédiaire de deux casques
sans fil Bluetooth
®, tandis que le contenu vidéo
s'affiche sur les deux écrans de 7 pouces
intégrés au dos des appuis-tête des sièges
avant.
Description
Ce système fonctionne uniquement
moteur tournant. Le pack comporte :
-

l
a platine de connexion et de commandes
aménagée sur la face arrière de la console
centrale,
-
d
eux écrans de 7 pouces intégrés aux
appuis-tête avant (avec housses de
protection),
-
d
eux casques sans fil à technologie
Bluetooth à batterie rechargeable,
-
u
n chargeur 12 V à deux sorties pour
permettre la recharge simultanée des deux
casques. 1.

Interrupteur
2.
E
ntrée vidéo AV1 (prise RCA jaune)
3.
E
ntrées audio stéréo A (prises RCA rouge
et blanche)
4.
E
ntrée vidéo AV2 (prise RCA jaune)
5.
E
ntrées audio stéréo B (prises RCA rouge
et blanche)
6.
C
hoix de l'affichage sur l'écran gauche
(AV1 ou AV2)
7.
C
hoix de l'affichage sur l'écran droit (AV1
ou AV2)
8. T émoins de connexion des casques audio
Bluetooth (bleus)
Aménagements

105
1. Interrupteur de l'écran
2. Boutons de réglage de l'affichage
Chaque casque comporte
un interrupteur, un témoin de
connexion (bleu) et un sélecteur de
canal (A ou B).
Fonctionnement
F Moteur tournant, connectez votre système nomade aux connecteurs RCA (ex. avec
AV1 à gauche).
F

A
ppuyez sur l'interrupteur de la façade
de commandes, le voyant s'allume et les
voyants AV1 s'allument.
F

F
aites un appui long sur l'interrupteur, son
voyant clignote en bleu.
F

F
aites un appui long sur l'interrupteur de la
façade de commandes, l'appairage avec
le casque est terminé lorsque les voyants
bleus du casque et du système s'allument
fixes.
F

R
épétez l'opération pour l'autre casque.
F

A
ppuyez sur l'interrupteur de l'écran si
vous avez une source vidéo.
F

L
ancez la lecture de votre système
nomade. F

A t
out instant, il est possible de modifier
la source de l'affichage vidéo (par
les touches 6 ou 7 de la platine de
commandes : le témoin de la source
choisie s'allume) ainsi que le canal audio
(à l'aide du sélecteur situé sur le casque).
Le système Multimédia permet la
connexion d'un troisième casque
Bluetooth, non fourni.
Lorsque le siège passager avant est en
position tablette, il est recommandé de
protéger l'écran avec une des housses
fournies.
Ces housses permettent également de
masquer chaque écran.
5
Aménagements

106
Toit vitré panoramique
Rideau d'occultation motorisé
Il comporte un rideau d'occultation qui permet d'améliorer le confort thermique et acoustique dans
l'habitacle.Avec le bouton B :
-

a
ppuyez sur le bas de la commande pour
ouvrir le rideau,
-

a
ppuyez sur le haut de la commande pour
fermer le rideau.
Avec le bouton A :
-

t
irez la commande pour ouvrir le rideau,
-

p
ressez la commande pour fermer le
rideau.
Selon version, les manoeuvres d'ouverture et de fermeture du rideau sont commandées :
-

à l
'aide du bouton A de la console centrale,
-

o
u à l'aide du bouton B de la planche de bord.
Mode manuel
Une action maintenue sur la commande
permet l'ouverture ou la fermeture du rideau :
la manoeuvre s'interrompt dès que vous
relâchez la commande. L'action inverse sur la
commande inverse le mouvement.
La commande est opérationnelle dès la
mise du contact et 45 secondes après
la coupure du contact.
Aménagements

107
Mode automatique
Une impulsion sur la commande permet
l'ouverture ou la fermeture complète du
rideau. Une nouvelle impulsion interrompt la
manoeuvre.
Antipincement
En mode automatique et en fin de course,
lorsque le rideau d'occultation rencontre un
obstacle à la fermeture, il s'arrête et recule
légèrement.
Réinitialisation : après le rebranchement de
la batterie ou en cas de dysfonctionnement
pendant le mouvement du rideau, il peut être
nécessaire de réinitialiser le système :
F

A
ctionnez la commande jusqu'à la
fermeture ou l'ouverture complète du
rideau.
F

M
aintenez l'appui pendant au moins
3
secondes. Un léger mouvement du
rideau sera alors perceptible, confirmant
ainsi la réinitialisation. En cas d'ouverture intempestive du
rideau pendant une manoeuvre de
fermeture, et aussitôt après son arrêt.
F

A
ctionnez la commande jusqu'à
l'ouverture complète.
F
A
ctionnez la commande jusqu'à la
fermeture complète.
Pendant ces opérations, la fonction
antipincement est inopérante.
En cas de pincement lors de la
manipulation du rideau, vous devez
inverser le mouvement du rideau.
Lorsque le conducteur actionne la
commande du rideau, il doit s'assurer
que rien ni personne n'empêche sa
fermeture correcte.
Le conducteur doit s'assurer que les
passagers utilisent correctement le
rideau d'occultation.
Faites attention aux enfants pendant les
manoeuvres du rideau.
5
Aménagements

108

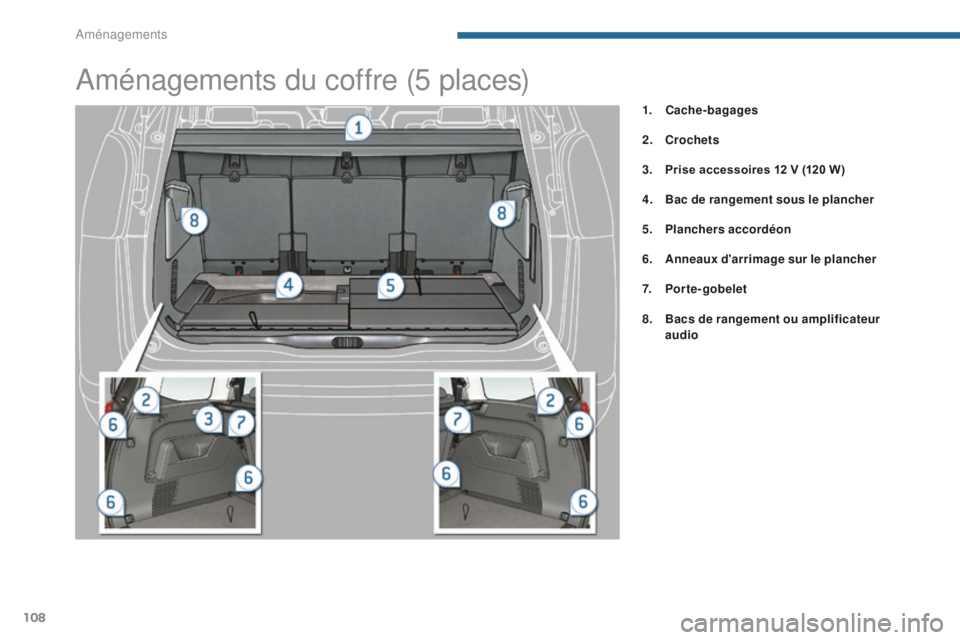

Aménagements du coffre (5 places)
1. Cache-bagages
2.
Cr
ochets
3.
P

rise accessoires 12 V (120 W)
4.
B

ac de rangement sous le plancher
5.
P

lanchers accordéon
6.
A

nneaux d'arrimage sur le plancher
7.
P

orte-gobelet
8.
B

acs de rangement ou amplificateur
audio
Aménagements

109
1. Cache-bagages
2.
Cr
ochets
3.
P

rise accessoires 12 V (120 W)
4.
B

oucles de ceintures de 3
ème rangée
5.
P

lanchers accordéon
6.
A

nneaux d'arrimage sur le plancher
7.
P

orte-gobelet
8.
A

ccoudoirs
9.
B

acs de rangement ou amplificateur
audio

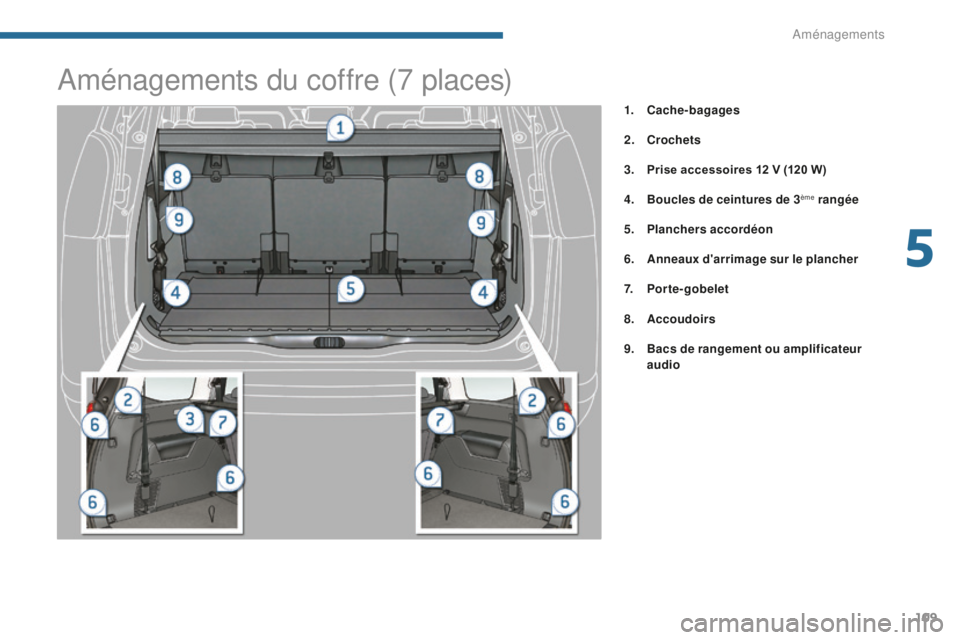

Aménagements du coffre (7 places)
5
Aménagements

110

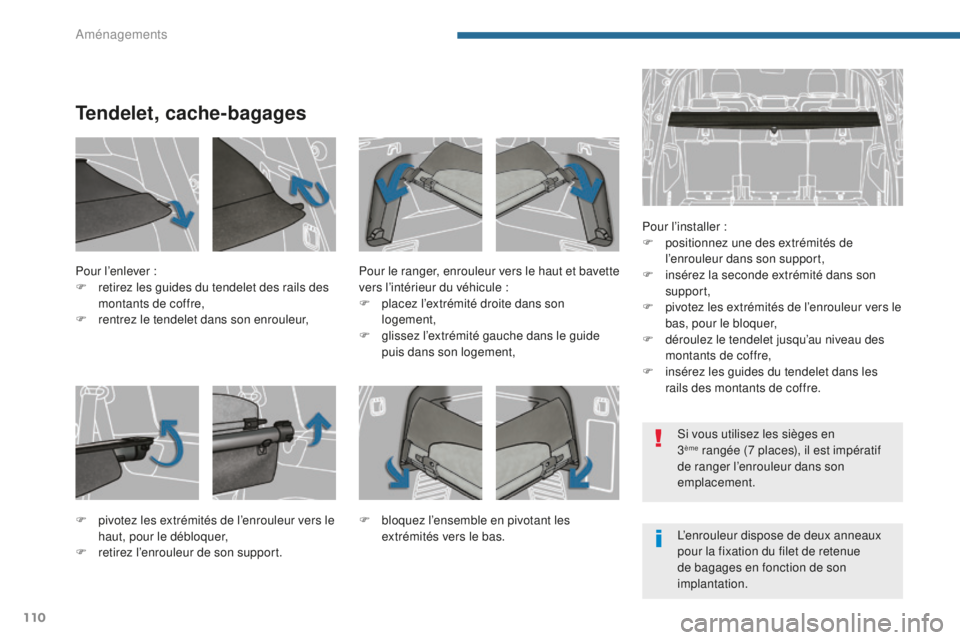

Tendelet, cache-bagages
Pour l’installer :
F p ositionnez une des extrémités de
l’enrouleur dans son support,
F

i
nsérez la seconde extrémité dans son
support,
F

p
ivotez les extrémités de l’enrouleur vers le
bas, pour le bloquer,
F

d
éroulez le tendelet jusqu’au niveau des
montants de coffre,
F

i
nsérez les guides du tendelet dans les
rails des montants de coffre.
Pour l’enlever :
F

re

tirez les guides du tendelet des rails des
montants de coffre,
F

r

entrez le tendelet dans son enrouleur, Pour le ranger, enrouleur vers le haut et bavette
vers l’intérieur du véhicule :
F

p

lacez l’extrémité droite dans son
logement,
F

g

lissez l’extrémité gauche dans le guide
puis dans son logement,
F

p

ivotez les extrémités de l’enrouleur vers le
haut, pour le débloquer,
F

r

etirez l’enrouleur de son support. F

b

loquez l’ensemble en pivotant les
extrémités vers le bas. L’enrouleur dispose de deux anneaux
pour la fixation du filet de retenue
de bagages en fonction de son
implantation. Si vous utilisez les sièges en
3
ème rangée (7 places), il est impératif
de ranger l’enrouleur dans son
emplacement.
Aménagements
