2016 PEUGEOT 5008 Manuel du propriétaire (in French)

135
Indicateurs de
direction
F Baissez à fond la commande d’éclairage pour une manoeuvre vers la gauche.
F

R
elevez à fond la commande d’éclairage
pour une m anoeuvre vers la droite.
Signal de détresse
F Basculez ou appuyez sur le bouton A , les
feux indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des
feux de détresse
Lors d’un freinage d’urgence, en fonction de la
décélération, les feux de détresse s’allument
automatiquement.
Ils s’éteignent automatiquement à la première
accélération.
F

V
ous pouvez également les éteindre en
appuyant sur le bouton.
Avertisseur sonore
F Appuyez sur l'une des branches du volant. Système d'alerte sonore pour prévenir les
autres usagers de la route d'un danger
imminent.
Trois clignotements
Donnez une simple impulsion vers le haut ou
vers le bas, sans passer le point de résistance
de la commande d’éclairage ; les indicateurs de
direction correspondants clignoteront trois fois. L’ o u
bli du retrait des indicateurs
de direction pendant plus de
vingt secondes entraînera une
augmentation du signal sonore lorsque
la vitesse est supérieure à 60 km/h. Système d’alerte visuel par les feux indicateurs
de direction pour prévenir les autres usagers
de la route en cas de panne, de remorquage ou
d’accident d’un véhicule.
L’utilisation de cette fonction est disponible
quelle que soit la vitesse, mais elle est surtout
appréciable pour les changements de file sur
voies rapides.
7
Sécurité

136
Programme de stabilité électronique (ESC)
DéfinitionsAntipatinage de roues (ASR)
Le système ASR optimise la motricité, afin
de limiter le patinage des roues, en agissant
sur les freins des roues motrices et sur le
moteur. Il permet aussi d'améliorer la stabilité
directionnelle du véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
le système CDS veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ce système accroît la stabilité et la maniabilité
de votre véhicule lors du freinage et contribue
à un meilleur contrôle dans les virages, en
particulier sur revêtement dégradé ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Aide à la motricité sur la
neige (Contrôle de Traction
Intelligent)
Votre véhicule dispose d’un système d’aide à la
motricité sur la neige : le Contrôle de Traction
Intelligent.
Cette fonction automatique permet de détecter
en permanence les situations d’adhérence
précaire pouvant rendre difficile les
démarrages et la progression du véhicule en
neige fraîche profonde ou neige damée.
Dans ces situations, le Contrôle de Traction
Intelligent limite le patinage des roues avant
pour optimiser la motricité et le suivi de
trajectoire.
Dans des conditions extrêmement sévères
(neige profonde, boue, …), il peut s’avérer utile
de neutraliser ponctuellement les systèmes
de contrôle dynamique de stabilité et
d’ antipatinage de roues pour faire patiner les
roues et retrouver de l’adhérence.
Il est conseillé de reconnecter le système dès
que possible.
Sur route avec faible adhérence les pneus
neige sont fortement conseillés.
Programme de stabilité électronique (ESC

:
Electronic Stability Control) intégrant les
systèmes suivants :
-

l

'antiblocage des roues (ABS) et le
répartiteur électronique de freinage (REF),
- l
'assistance au freinage d'urgence (AFU),
-
l

'antipatinage de roues (ASR),
-

l

e contrôle dynamique de stabilité (CDS).
Sécurité

137

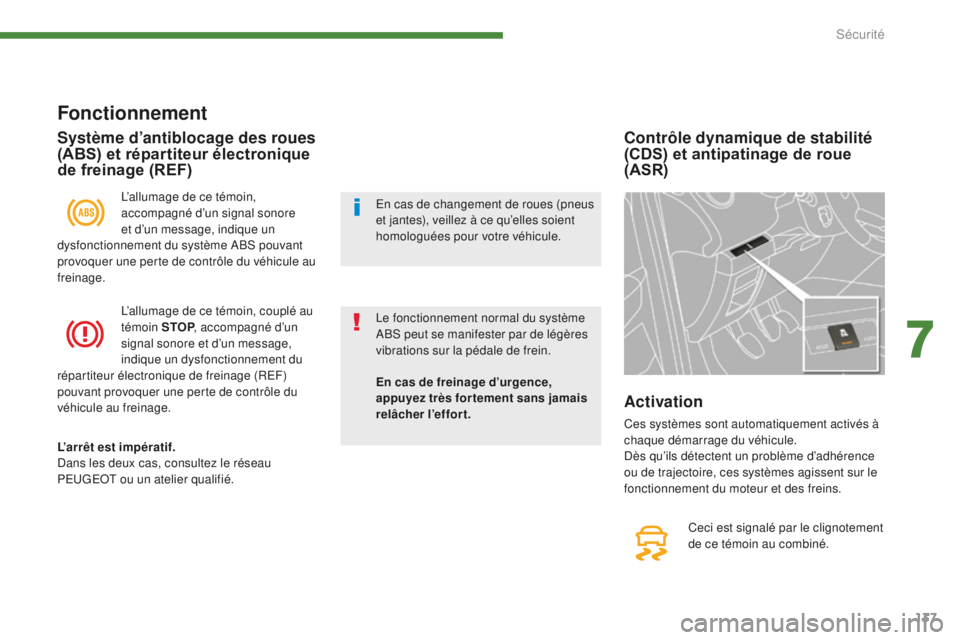

Fonctionnement
L’allumage de ce témoin,
accompagné d’un signal sonore
et d’un message, indique un
dysfonctionnement du système ABS pouvant
provoquer une perte de contrôle du véhicule au
freinage.
L’allumage de ce témoin, couplé au
témoin STOP , accompagné d’un
signal sonore et d’un message,
indique un dysfonctionnement du
répartiteur électronique de freinage (REF)
pouvant provoquer une perte de contrôle du
véhicule au freinage.
L’arrêt est impératif.
Dans les deux cas, consultez le réseau
PEUGEOT ou un atelier qualifié.
Système d’antiblocage des roues
(ABS) et répartiteur électronique
de freinage (REF)
En cas de freinage d’urgence,
appuyez très for tement sans jamais
relâcher l’effort.
Contrôle dynamique de stabilité
(CDS) et antipatinage de roue
(ASR)
Ceci est signalé par le clignotement
de ce témoin au combiné.
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu’ils détectent un problème d’adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein. En cas de changement de roues (pneus
et jantes), veillez à ce qu’elles soient
homologuées pour votre véhicule.
7
Sécurité

138
Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser le CDS et l'ASR
pour faire patiner librement les roues et
retrouver de l'adhérence.
Dès que les conditions d'adhérence le
permettent, réactivez les systèmes.
F
A
ppuyez sur ce bouton.
Le voyant du bouton s'allume.
Les systèmes CDS et ASR n'agiront plus sur le
fonctionnement du moteur et sur les freins en
cas de dérive de trajectoire.
Réactivation
Les systèmes se réactivent automatiquement
après chaque coupure de contact ou à partir de
50 km/h.
En-deçà de 50 km/h, vous pouvez les réactiver
manuellement :
Anomalie de fonctionnement
L'allumage de ce témoin et du
voyant du bouton de neutralisation,
accompagné d'un signal sonore
et d'un message, signalent un
dysfonctionnement du système.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système. F

A

ppuyez de nouveau sur ce bouton.
Le voyant du bouton s'éteint.
CDS/ASR
Les systèmes CDS et ASR offrent
un surcroît de sécurité en conduite
normale, mais ils ne doivent pas inciter
le conducteur à prendre des risques
supplémentaires ou à rouler à des
vitesses trop élevées.
C'est lorsque les conditions
d'adhérence diminuent (pluie, neige,
verglas) que les risques de perte
d'adhérence augmentent. Il est donc
indispensable, pour votre sécurité,
de conserver les systèmes CDS et
ASR activés en toutes conditions, et
particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces
systèmes est assuré sous réserve
du respect des préconisations du
constructeur, concernant tant les
roues (pneumatiques et jantes),
les composants de freinage, les
composants électroniques que
les procédures de montage et
d'intervention du réseau PEUGEOT.
Afin de bénéficier de l'efficacité des
systèmes CDS et ASR en conditions
hivernales, il est impératif d'équiper le
véhicule de quatre pneumatiques neige
qui permettront au véhicule de garder
un comportement neutre.
Après un choc, faites vérifier les
systèmes par le réseau PEUGEOT ou
par un atelier qualifié.
Sécurité

139
Témoin de non-bouclage /
débouclage de ceintures avant
Verrouillage
F Tirez la sangle, puis insérez le pêne dans
la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Réglage en hauteur
F Pour trouver le point d’accrochage, pincez la commande A et faites-la coulisser
jusqu’à trouver un cran.
A la mise du contact, ce témoin
s’allume dans l’afficheur des témoins
de ceinture et d’airbag frontal
passager, lorsque le conducteur
et /ou le passager avant n’a pas bouclé sa
ceinture.
A partir d’environ 20 km/h et pendant deux
minutes, ce témoin clignote accompagné d’un
signal sonore. Passé ces deux minutes, ce
témoin reste allumé tant que le conducteur
et /ou le passager avant ne boucle pas sa
ceinture.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F
A ccompagnez l’enroulement de la ceinture.

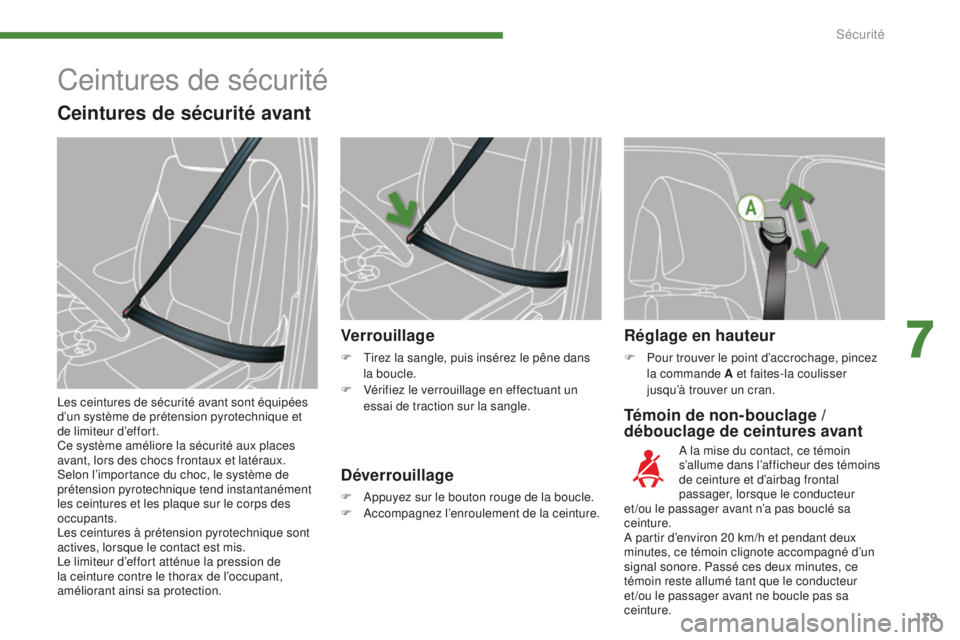

Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d’un système de prétension pyrotechnique et
de limiteur d’effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l’importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d’effort atténue la pression de
la ceinture contre le thorax de l’occupant,
améliorant ainsi sa protection.
7
Sécurité

140
1. Témoin de non-bouclage / débouclage de ceintures avant et /ou arrière.
2.
T

émoin de ceinture avant gauche.
3.
T

émoin de ceinture avant droite.
4.
T

émoin de ceinture arrière droite.
5.
T

émoin de ceinture arrière centrale.
6.
T

émoin de ceinture arrière gauche.
Afficheur des témoins de non-
bouclage / débouclage de
ceintures
Ceintures de sécurité
arrière
Les places arrière sont équipées chacune
d’une ceinture, dotée de trois points d’ancrage
et d’un enrouleur avec limiteur d’effort (sauf le
siège arrière central).
Témoin de débouclage de
ceinture
Ce témoin s’allume dans l’afficheur
des témoins de ceinture et d’airbag
frontal passager, lorsqu’un ou
plusieurs passagers arrière déboucle
sa ceinture.
A partir d’environ 20 km/h et pendant
deux


minutes, ce témoin clignote accompagné
d’un signal sonore. Passé ces deux minutes,
ce témoin reste allumé tant qu’un ou plusieurs
passagers arrière ne boucle pas sa ceinture.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l’enroulement de la ceinture.
Dans l’afficheur des témoins de ceinture
et d’airbag frontal passager, le témoin
correspondant 2 ou 3 s’allume en rouge, si la
ceinture n’est pas bouclée ou est débouclée.
7 places
7. Témoin de ceinture arrière gauche en
3ème rangée.
8. T
émoin de ceinture arrière droite en
3
ème rangée.
Sécurité

141
Afficheur des témoins de
débouclage de ceinture
A la mise du contact, moteur tournant ou
véhicule roulant à une vitesse inférieure à
environ 20 km/h, les témoins correspondants 4
à 8 s’allument environ 30 secondes en rouge, si
la ceinture n’est pas bouclée.
Véhicule roulant à une vitesse supérieure à
environ 20 km/h, le témoin correspondant 4,
5 , 6 , 7 ou 8 s’allume en rouge, accompagné
d’un signal sonore et d’un message sur l’écran
multifonction, lorsqu’un passager arrière a
débouclé sa ceinture.
Ceinture de sécurité arrière
centrale 2ème rangée
Installation
F Tirez la sangle et insérez le pêne A dans la boucle de droite.
F

I
nsérez le pêne B dans la boucle de
gauche.
F

V
érifiez le verrouillage de chaque boucle
en effectuant un essai de traction sur la
sangle.
Retrait et rangement
F Appuyez sur le bouton rouge de la boucle B , puis de la boucle A .
F

A
ccompagnez l’enroulement de la sangle
et amenez le pêne B , puis A sur l’aimant du
point d’ancrage du pavillon.
Ceintures de sécurité arrière
3ème rangée (7 places)
Installation
F Tirez la sangle et insérez le pêne C dans la boucle, côté garniture latérale de coffre.
F

I
nsérez le pêne D dans la boucle opposée.
F

V
érifiez le verrouillage de chaque boucle
en effectuant un essai de traction sur la
sangle.
Les ceintures pour les places arrière de
3
ème rangée sont intégrées à l’angle du montant
de coffre correspondant et du pavillon.
Retrait et rangement
F Appuyez sur le bouton rouge de la boucle D , puis de la boucle C .
F

A
ccompagnez l’enroulement de la sangle
et des pênes D et C .
La ceinture pour la place arrière centrale de
2
ème rangée est intégrée à l’arrière droite du
pavillon.
Pour éviter le flottement des ceintures
latérales arrière en 2
ème rangée, glissez
les sangles dans les passants prévus à
cet effet.
7
Sécurité

142
Conseils
Pour être efficace, une ceinture de sécurité :
- d oit être tendue au plus près du corps,
-

d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle
ne se vrille pas,
-

n
e doit maintenir qu'une seule personne,
-

n
e doit pas porter de trace de coupure ou
d'effilochage,
-

n
e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
Le conducteur doit s'assurer que les
passagers utilisent correctement les ceintures
de sécurité et qu'ils sont tous bien attachés
avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement leur
rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à votre
morphologie. Le rangement de la ceinture
s'effectue automatiquement lorsque celle-ci
n'est pas utilisée.
Avant et après utilisation, assurez-vous que la
ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.
En cas de choc
En fonction de la nature et de l'importance
des chocs
, le dispositif pyrotechnique peut
se déclencher avant et indépendamment du
déploiement des airbags. Le déclenchement
des prétensionneurs s'accompagne d'un
léger dégagement de fumée inoffensive et
d'un bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le passager
a moins de 12 ans ou mesure moins d'un
mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les sièges
enfants, reportez-vous à la rubrique
correspondante.
En raison des prescriptions de sécurité
en vigueur, pour toute intervention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau PEUGEOT est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau PEUGEOT ou par un atelier
qualifié et, particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau PEUGEOT.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée.
Sécurité
