2016 PEUGEOT 5008 Manual del propietario (in Spanish)

223
5008_es_Chap10_infos-pratiques_ed01-2015

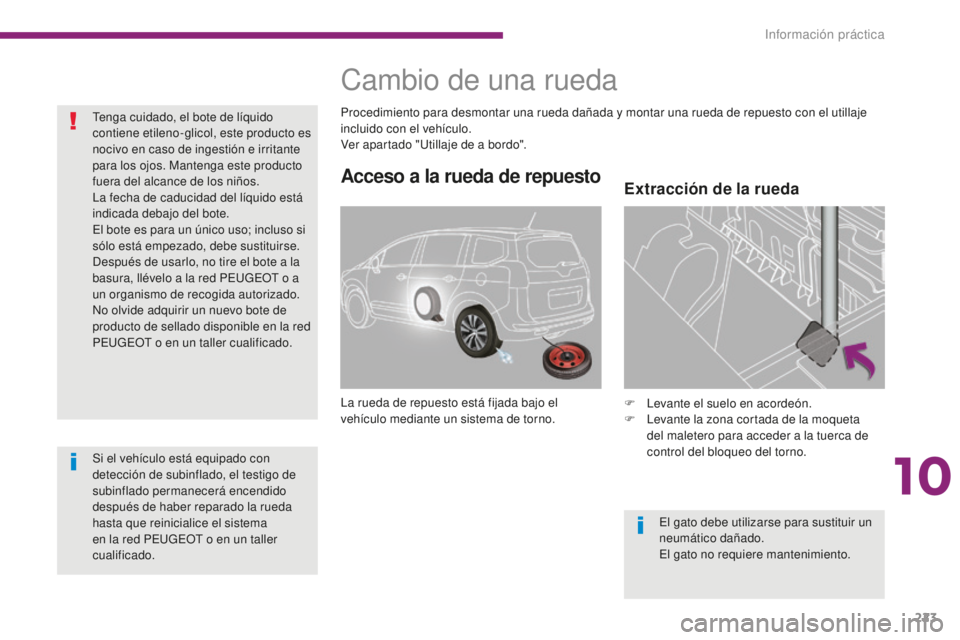

Acceso a la rueda de repuesto
La rueda de repuesto está fijada bajo el
vehículo mediante un sistema de torno.F
L evante el suelo en acordeón.
F

L
evante la zona cortada de la moqueta
del maletero para acceder a la tuerca de
control del bloqueo del torno.
Tenga cuidado, el bote de líquido
contiene etileno-glicol, este producto es
nocivo en caso de ingestión e irritante
para los ojos. Mantenga este producto
fuera del alcance de los niños.
La fecha de caducidad del líquido está
indicada debajo del bote.
El bote es para un único uso; incluso si
sólo está empezado, debe sustituirse.
Después de usarlo, no tire el bote a la
basura, llévelo a la red PEUGEOT o a
un organismo de recogida autorizado.
No olvide adquirir un nuevo bote de
producto de sellado disponible en la red
PEUGEOT o en un taller cualificado.
Si el vehículo está equipado con
detección de subinflado, el testigo de
subinflado permanecerá encendido
después de haber reparado la rueda
hasta que reinicialice el sistema
en la red PEUGEOT o en un taller
cualificado.
Cambio de una rueda
Procedimiento para desmontar una rueda dañada y montar una rueda de repuesto con el utillaje
incluido con el vehículo.
Ver apartado "Utillaje de a bordo".
El gato debe utilizarse para sustituir un
neumático dañado.
El gato no requiere mantenimiento.
Extracción de la rueda
10
Información práctica

224
5008_es_Chap10_infos-pratiques_ed01-2015

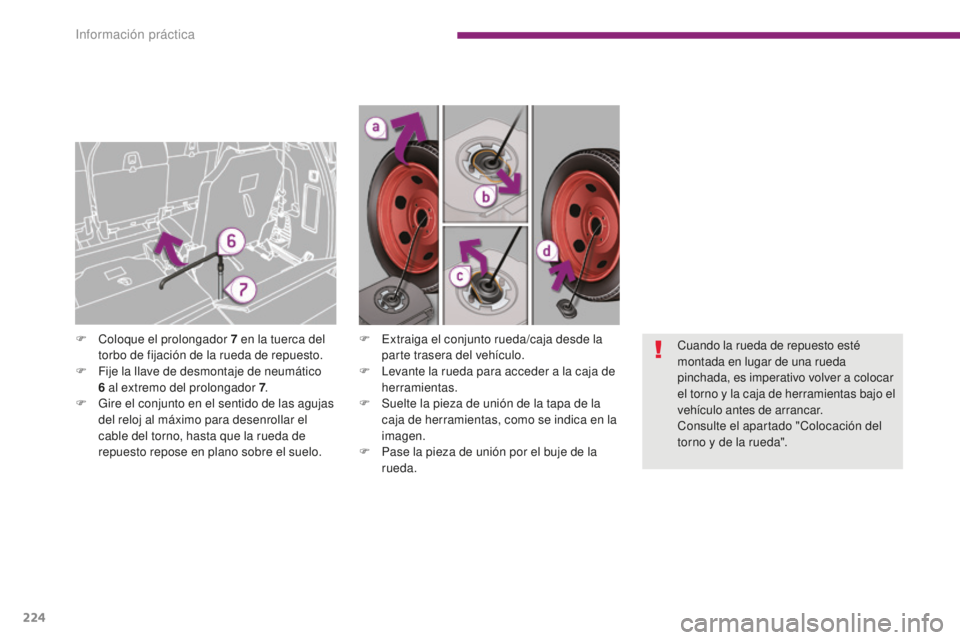

F Extraiga el conjunto rueda/caja desde la parte trasera del vehículo.
F

L
evante la rueda para acceder a la caja de
herramientas.
F

S
uelte la pieza de unión de la tapa de la
caja de herramientas, como se indica en la
imagen.
F

P
ase la pieza de unión por el buje de la
rueda.
F
C
oloque el prolongador 7

en la tuerca del
torbo de fijación de la rueda de repuesto.
F

F

ije la llave de desmontaje de neumático
6

al extremo del prolongador 7 .
F

G

ire el conjunto en el sentido de las agujas
del reloj al máximo para desenrollar el
cable del torno, hasta que la rueda de
repuesto repose en plano sobre el suelo. Cuando la rueda de repuesto esté
montada en lugar de una rueda
pinchada, es imperativo volver a colocar
el torno y la caja de herramientas bajo el
vehículo antes de arrancar.
Consulte el apartado "Colocación del
torno y de la rueda".
Información práctica

225
5008_es_Chap10_infos-pratiques_ed01-2015
Este procedimiento debe efectuarse con o sin
la rueda de repuesto. Sin la rueda de repuesto,
pase las etapas a y d.
Solo la rueda de repuesto de tipo "galleta"
puede fijarse bajo el vehículo con un torno.
F

G
uarde el utillaje en la caja y cierre la tapa.
F

C
oloque la caja en el suelo, cerca de la
parte trasera del vehículo.
F

L
evante la rueda y pase la pieza de unión
por el buje de la rueda.
F

I
ntroduzca la pieza de unión en el orificio
de la tapa de la caja, como se indica en la
imagen.
F

C
entre la rueda de repuesto sobre la caja
de herramientas. F

A
priete al máximo y verifique que la
rueda queda correctamente apoyada
horizontalmente contra el suelo.
F
C
oloque el conjunto rueda y caja bajo la
parte trasera del vehículo.
F C oloque la rueda y la caja bajo el vehículo,
girando la tuerca de mando del torno con la
llave desmonta-ruedas 6
y el prolongador
7
en sentido inverso a las agujas del reloj.

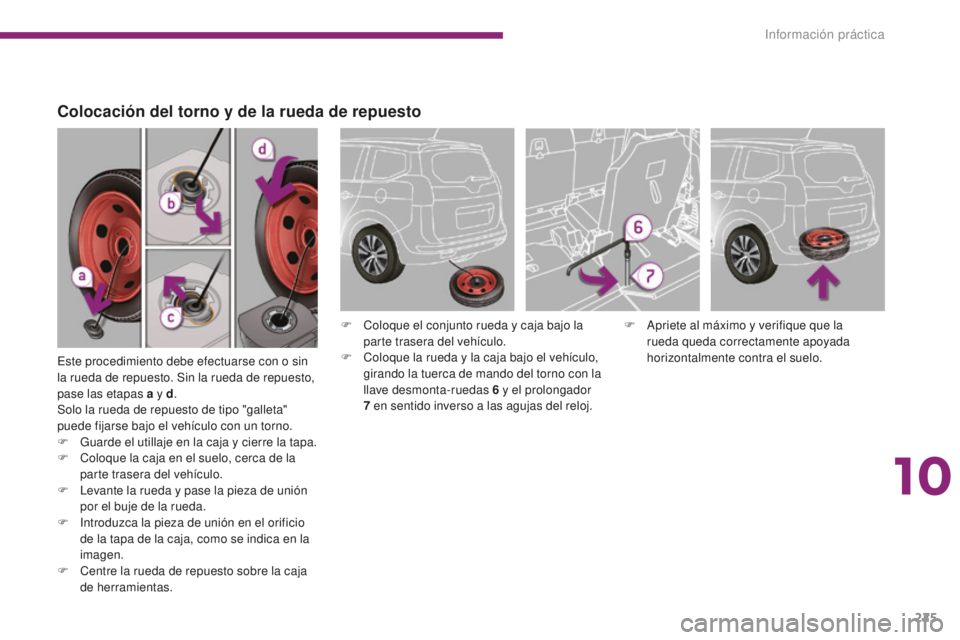

Colocación del torno y de la rueda de repuesto
10
Información práctica

226
5008_es_Chap10_infos-pratiques_ed01-2015

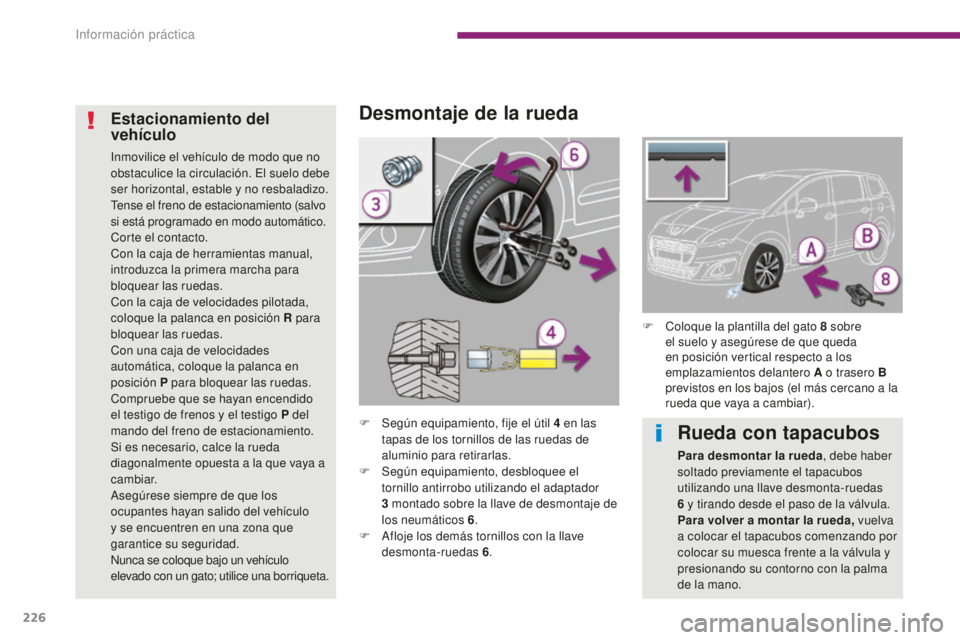

Desmontaje de la rueda
F Según equipamiento, fije el útil 4 en las
tapas de los tornillos de las ruedas de
aluminio para retirarlas.
F

Se
gún equipamiento, desbloquee el
tornillo antirrobo utilizando el adaptador
3
montado sobre la llave de desmontaje de
los neumáticos 6 .
F

A
floje los demás tornillos con la llave
desmonta-ruedas 6 .
Estacionamiento del
vehículo
Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no resbaladizo.
Tense el freno de estacionamiento (salvo
si está programado en modo automático.
Corte el contacto.
Con la caja de herramientas manual,
introduzca la primera marcha para
bloquear las ruedas.
Con la caja de velocidades pilotada,
coloque la palanca en posición R para
bloquear las ruedas.
Con una caja de velocidades
automática, coloque la palanca en
posición P para bloquear las ruedas.
Compruebe que se hayan encendido
el testigo de frenos y el testigo P del
mando del freno de estacionamiento.
Si es necesario, calce la rueda
diagonalmente opuesta a la que vaya a
cambiar.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Nunca se coloque bajo un vehículo
elevado con un gato; utilice una borriqueta.
F Coloque la plantilla del gato 8 sobre
el suelo y asegúrese de que queda
en posición vertical respecto a los
emplazamientos delantero A o trasero B
previstos en los bajos (el más cercano a la
rueda que vaya a cambiar).
Rueda con tapacubos
Para desmontar la rueda , debe haber
soltado previamente el tapacubos
utilizando una llave desmonta-ruedas
6
y tirando desde el paso de la válvula.
Para volver a montar la rueda, vuelva
a colocar el tapacubos comenzando por
colocar su muesca frente a la válvula y
presionando su contorno con la palma
de la mano.
Información práctica

227
5008_es_Chap10_infos-pratiques_ed01-2015

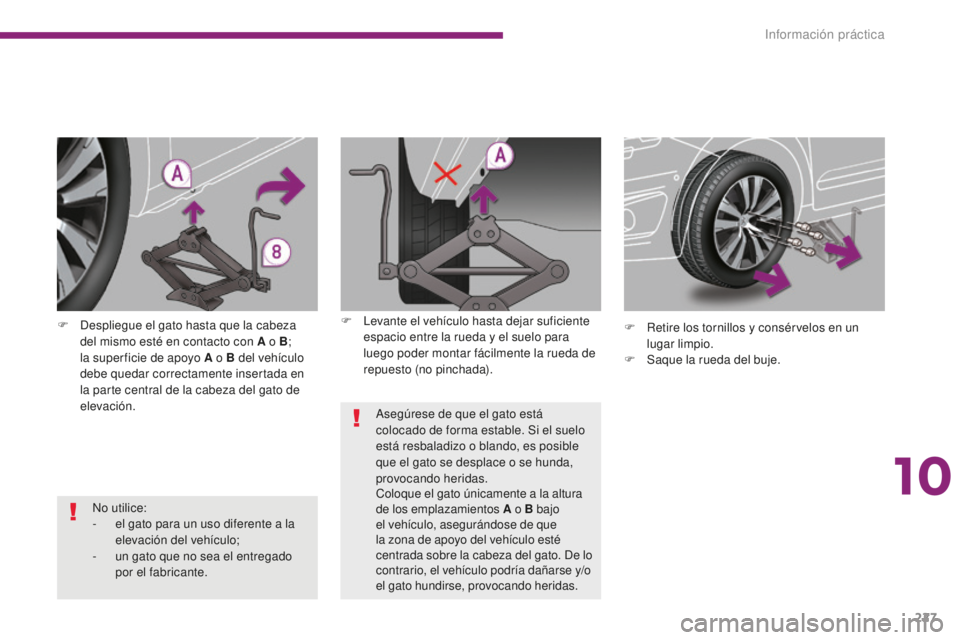

No utilice:
- e l gato para un uso diferente a la
elevación del vehículo;
-

u
n gato que no sea el entregado
por el fabricante.
F

D

espliegue el gato hasta que la cabeza
del mismo esté en contacto con A o B ;
la super ficie de apoyo A o B del vehículo
debe quedar correctamente insertada en
la parte central de la cabeza del gato de
elevación. F
R
etire los tornillos y consérvelos en un
lugar limpio.
F
S
aque la rueda del buje.
Asegúrese de que el gato está
colocado de forma estable. Si el suelo
está resbaladizo o blando, es posible
que el gato se desplace o se hunda,
provocando heridas.
Coloque el gato únicamente a la altura
de los emplazamientos A o B bajo
el vehículo, asegurándose de que
la zona de apoyo del vehículo esté
centrada sobre la cabeza del gato. De lo
contrario, el vehículo podría dañarse y/o
el gato hundirse, provocando heridas.
F

L
evante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
luego poder montar fácilmente la rueda de
repuesto (no pinchada).
10
Información práctica

228
5008_es_Chap10_infos-pratiques_ed01-2015

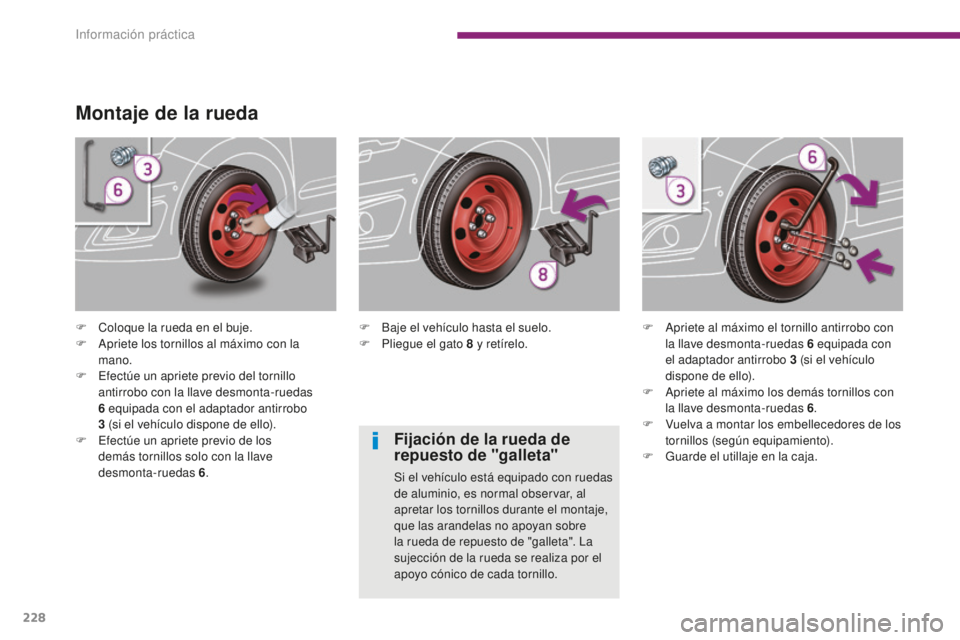

Montaje de la rueda
F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F

E
fectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas
6
equipada con el adaptador antirrobo
3
(si el vehículo dispone de ello).
F

E
fectúe un apriete previo de los
demás tornillos solo con la llave
desmonta-ruedas 6 . F
B aje el vehículo hasta el suelo.
F P liegue el gato 8 y retírelo.F
A priete al máximo el tornillo antirrobo con
la llave desmonta-ruedas 6 equipada con
el adaptador antirrobo 3
(si el vehículo
dispone de ello).
F

A
priete al máximo los demás tornillos con
la llave desmonta-ruedas 6 .
F

V
uelva a montar los embellecedores de los
tornillos (según equipamiento).
F

G
uarde el utillaje en la caja.
Fijación de la rueda de
repuesto de "galleta"
Si el vehículo está equipado con ruedas
de aluminio, es normal observar, al
apretar los tornillos durante el montaje,
que las arandelas no apoyan sobre
la rueda de repuesto de "galleta". La
sujección de la rueda se realiza por el
apoyo cónico de cada tornillo.
Información práctica

229
5008_es_Chap10_infos-pratiques_ed01-2015

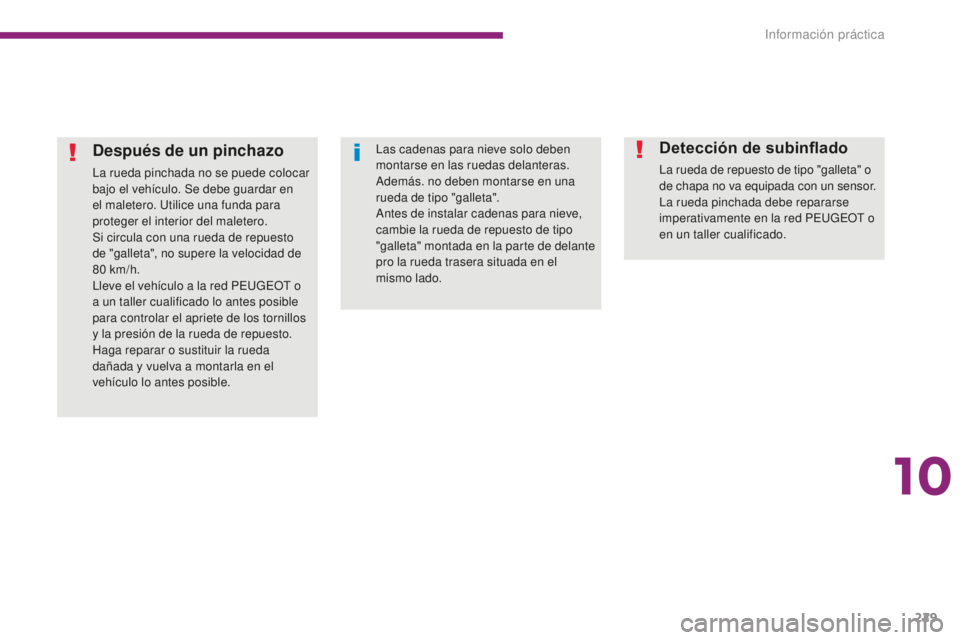

Después de un pinchazo
La rueda pinchada no se puede colocar
bajo el vehículo. Se debe guardar en
el maletero. Utilice una funda para
proteger el interior del maletero.
Si circula con una rueda de repuesto
de "galleta", no supere la velocidad de
80

km/h.
Lleve el vehículo a la red PEUGEOT o
a un taller cualificado lo antes posible
para controlar el apriete de los tornillos
y la presión de la rueda de repuesto.
Haga reparar o sustituir la rueda
dañada y vuelva a montarla en el
vehículo lo antes posible.
Detección de subinflado
La rueda de repuesto de tipo "galleta" o
de chapa no va equipada con un sensor.
La rueda pinchada debe repararse
imperativamente en la red PEUGEOT o
en un taller cualificado.
Las cadenas para nieve solo deben
montarse en las ruedas delanteras.
Además. no deben montarse en una
rueda de tipo "galleta".
Antes de instalar cadenas para nieve,
cambie la rueda de repuesto de tipo
"galleta" montada en la parte de delante
pro la rueda trasera situada en el
mismo lado.
10
Información práctica

230
5008_es_Chap10_infos-pratiques_ed01-2015

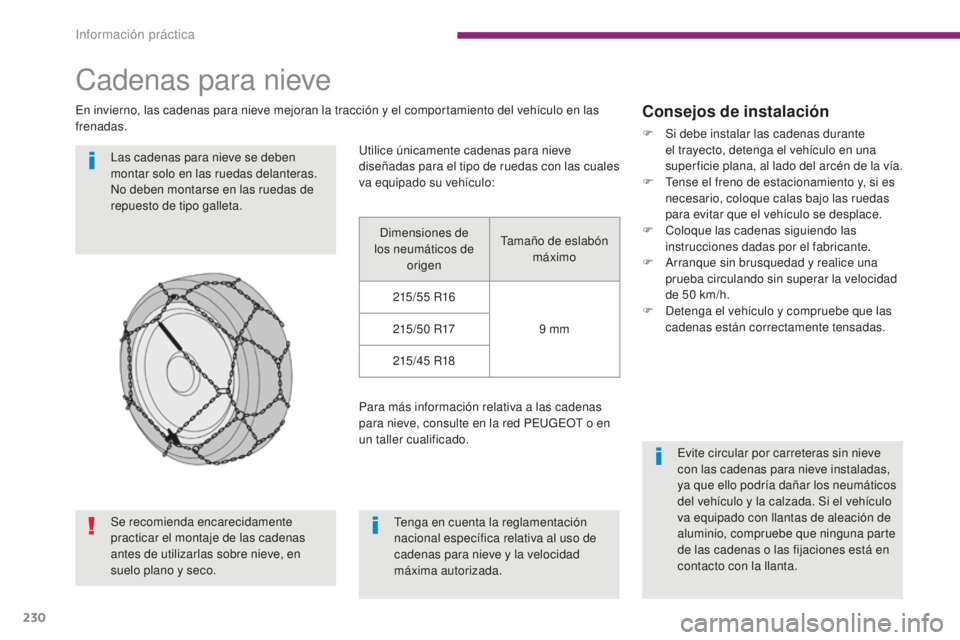

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las
frenadas.Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.
Tenga en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada.Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una
super ficie plana, al lado del arcén de la vía.
F

T
ense el freno de estacionamiento y, si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
F

A
rranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50
km/h.
F

D
etenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Evite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con las cuales
va equipado su vehículo:
Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
215/55


R16 9

mm
215 / 5 0


R17
215/45


R18
Para más información relativa a las cadenas
para nieve, consulte en la red PEUGEOT o en
un taller cualificado.
Se recomienda encarecidamente
practicar el montaje de las cadenas
antes de utilizarlas sobre nieve, en
suelo plano y seco.
Información práctica
