AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft PEUGEOT ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van de vloeistof AdBlue®, die
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. De AdBlue
® bevindt zich in een specifiek
reservoir. Het reservoir heeft een inhoud
van 17

liter, goed voor een actieradius
van ongeveer 20.000
km voordat een
waarschuwingssysteem u meldt dat u met de
resterende hoeveelheid AdBlue
® nog maximaal
2400

km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
PEUGEOT-netwerk of bij een gekwalificeerde
werkplaats het reservoir van de AdBlue
®
bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000

km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de Euro
6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats: na 1100
km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
9
Praktische informatie

176
2008_nl_Chap09_info-pratiques_ed01-2016
Actieradiusindicatoren
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is. Actieradius groter dan 2400 km
Als het contact wordt aangezet, wordt er niet
automatisch een melding over de actieradius
weergegeven op het instrumentenpaneel.
Druk op deze knop om de actieradius tijdelijk
weer te geven.
Bij een actieradius van meer dan 5000
km is de
waarde minder nauwkeurig.
Praktische informatie

177
2008_nl_Chap09_info-pratiques_ed01-2016
Zodra het contact wordt aangezet, gaat
dit verklikkerlampje branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid vloeistof.
Tijdens het rijden wordt de melding elke
300
km weergegeven zolang er geen vloeistof
is bijgevuld.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om AdBlue
®
te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het bijvullen van AdBlue
®.
Actieradius tussen 600


en 2400


km
Actieradius tussen 0

en 600

km
Storing in verband met een te laag AdBlue®
-niveau
Zodra het contact wordt aangezet, knippert
dit verklikkerlampje in combinatie met een
geluidssignaal en een melding (bijvoorbeeld
"Vul brandstofadditief bij: Starten geblokkeerd
binnen 600
km") die aangeeft hoeveel
kilometer of mijl u nog kunt rijden met de
resterende hoeveelheid vloeistof.
Tijdens het rijden wordt de melding elke
30


seconden weergegeven zolang er geen
vloeistof is bijgevuld.
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om AdBlue
®
te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Als niet op tijd vloeistof wordt bijgevuld, kan de
motor niet meer worden gestart. Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats om
de benodigde hoeveelheid vloeistof te
laten bijvullen.
Als u zelf vloeistof bijvult, moet het
reservoir met minimaal 3,8
liter AdBlue
®
worden gevuld.
Als het contact wordt aangezet, knippert
dit verklikkerlampje in combinatie met
een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Raadpleeg de desbetreffende rubriek
voor meer informatie over het bijvullen
van AdBlue
®.
9
Praktische informatie

178
2008_nl_Chap09_info-pratiques_ed01-2016
Als een storing wordt gedetecteerd
Als een storing in het SCR-systeem wordt gedetecteerd
Tijdens de geautoriseerde rijfase (tussen
1100 km en 0 km)
Er wordt automatisch een
startblokkeringssysteem geactiveerd als
meer dan 1100

km is gereden nadat de
storing in het SCR-systeem is bevestigd.
Laat het systeem zo snel mogelijk
controleren door het PEUGEOT-netwerk
of door een gekwalificeerde werkplaats.
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem.
Deze verklikkerlampjes gaan branden in
combinatie met een geluidssignaal en de
melding "Storing emissieregeling".
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gedetecteerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen.
Als een storing in het SCR-systeem is
bevestigd (nadat 50
km is gereden ter wijl
de melding van de storing permanent wordt
weergegeven), gaan deze verklikkerlampjes
branden in combinatie met een geluidssignaal
en een melding (bijvoorbeeld "Storing
emissieregeling: Starten geblokkeerd binnen
300
km") die aangeeft hoeveel kilometer of mijl
u nog met de resterende hoeveelheid additief
kunt rijden.
Tijdens het rijden wordt de melding elke
30
seconden weergegeven zolang de storing in
het SCR-systeem niet is verholpen.
De waarschuwing wordt opnieuw weergegeven
zodra het contact wordt aangezet.
Neem zo snel mogelijk contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Als u dit niet doet, kan de motor niet meer
worden gestart.
Praktische informatie

179
2008_nl_Chap09_info-pratiques_ed01-2016
Starten geblokkeerdU hebt de limiet van de geautoriseerde
rijfase overschreden: het
startblokkerringssysteem voorkomt dat
de motor opnieuw wordt gestart. Bevriezing van AdBlue®
Elke keer dat het contact wordt aangezet, gaan
deze verklikkerlampjes branden in combinatie
met een geluidssignaal en de melding "Storing
emissieregeling: Starten geblokkeerd".
Om de motor weer te kunnen starten, is het
noodzakelijk dat u contact opneemt met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. AdBlue
® bevriest bij temperaturen lager
dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden.
9
Praktische informatie

180
2008_nl_Chap09_info-pratiques_ed01-2016
Bijvullen van AdBlue®
Het AdBlue®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.Gebruiksvoorschriften
AdBlue® is een oplossing op ureumbasis.
Deze vloeistof is onontvlambaar, kleurloos en
geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15
minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Bewaar AdBlue
® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens. Verdun de AdBlue
® nooit met water.
Giet nooit AdBlue® in de brandstoftank.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het
bijvullen. De flacons met een inhoud van
1,89

liter (1/2

gallon) zijn verkrijgbaar bij het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Gebruik uitsluitend AdBlue
® die aan de norm
ISO 22241

voldoet.
Praktische informatie

181
2008_nl_Chap09_info-pratiques_ed01-2016
Bewaar de flacons AdBlue® niet in uw
auto.

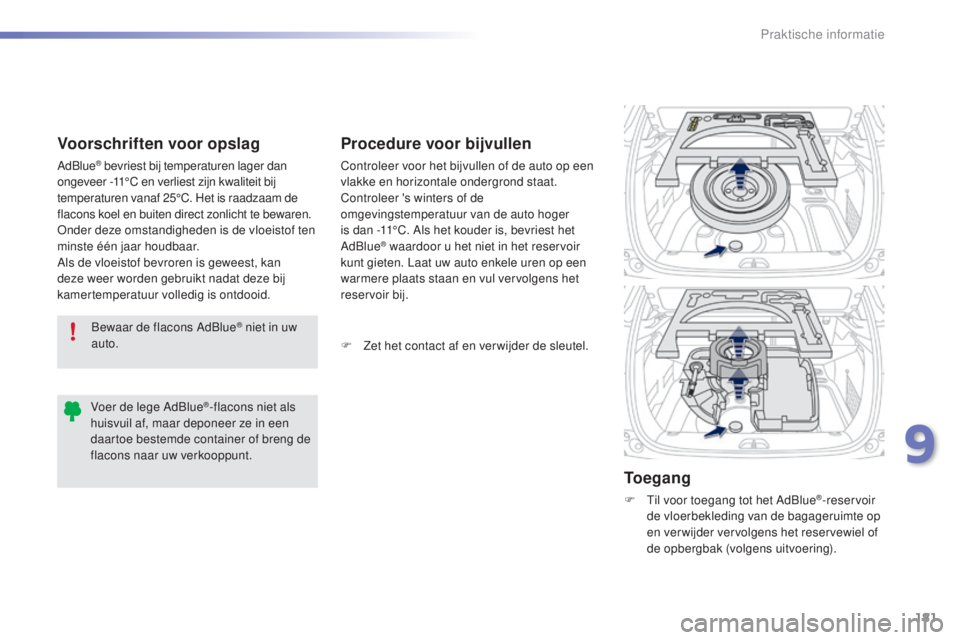

Voorschriften voor opslag
AdBlue® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam de
flacons koel en buiten direct zonlicht te bewaren.
Onder deze omstandigheden is de vloeistof ten
minste één jaar houdbaar.
Als de vloeistof bevroren is geweest, kan
deze weer worden gebruikt nadat deze bij
kamertemperatuur volledig is ontdooid.
Procedure voor bijvullen
Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
® waardoor u het niet in het reservoir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul vervolgens het
reservoir bij.
Toegang
F Til voor toegang tot het AdBlue®-reservoir
de vloerbekleding van de bagageruimte op
en verwijder vervolgens het reservewiel of
de opbergbak (volgens uitvoering).
F

Z

et het contact af en ver wijder de sleutel.
Voer de lege AdBlue
®-flacons niet als
huisvuil af, maar deponeer ze in een
daartoe bestemde container of breng de
flacons naar uw verkooppunt.
9
Praktische informatie

182
2008_nl_Chap09_info-pratiques_ed01-2016

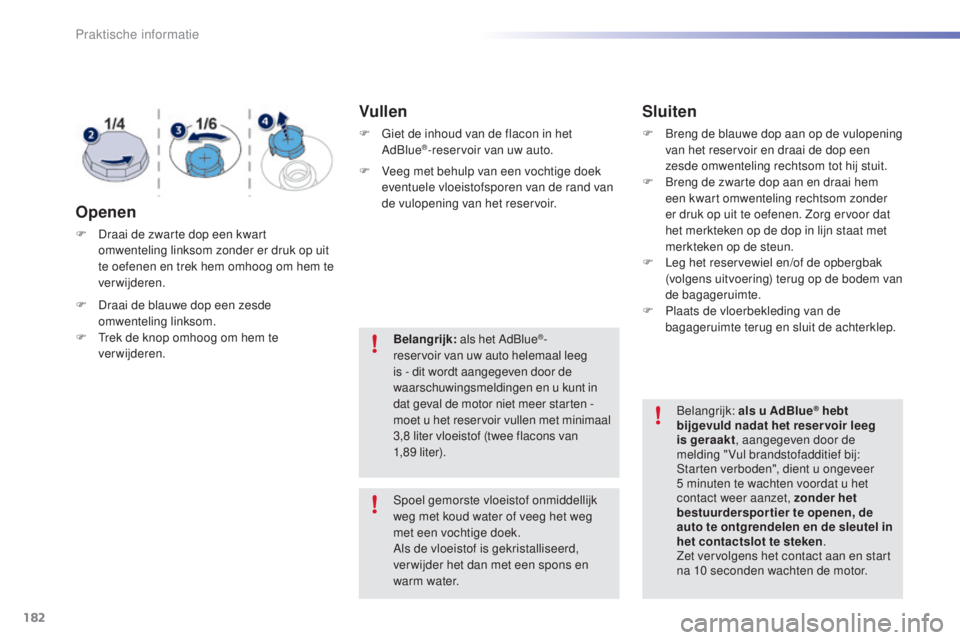

Openen
F Draai de zwarte dop een kwart omwenteling linksom zonder er druk op uit
te oefenen en trek hem omhoog om hem te
verwijderen.
F

D
raai de blauwe dop een zesde
omwenteling linksom.
F

T
rek de knop omhoog om hem te
verwijderen. Belangrijk:
als het AdBlue
®-
reservoir van uw auto helemaal leeg
is - dit wordt aangegeven door de
waarschuwingsmeldingen en u kunt in
dat geval de motor niet meer starten -
moet u het reservoir vullen met minimaal
3,8

liter vloeistof (twee flacons van
1,8 9


liter).
Spoel gemorste vloeistof onmiddellijk
weg met koud water of veeg het weg
met een vochtige doek.
Als de vloeistof is gekristalliseerd,
ver wijder het dan met een spons en
warm water. Belangrijk: als u AdBlue
® hebt
bijgevuld nadat het reser voir leeg
is geraakt , aangegeven door de
melding " Vul brandstofadditief bij:
Starten verboden", dient u ongeveer
5

minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurderspor tier te openen, de
auto te ontgrendelen en de sleutel in
het contactslot te steken .
Zet vervolgens het contact aan en start
na 10

seconden wachten de motor.
Vullen
F Giet de inhoud van de flacon in het AdBlue®-reservoir van uw auto.
F

V

eeg met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir.
Sluiten
F Breng de blauwe dop aan op de vulopening van het reservoir en draai de dop een
zesde omwenteling rechtsom tot hij stuit.
F

B
reng de zwarte dop aan en draai hem
een kwart omwenteling rechtsom zonder
er druk op uit te oefenen. Zorg ervoor dat
het merkteken op de dop in lijn staat met
merkteken op de steun.
F

L
eg het reservewiel en/of de opbergbak
(volgens uitvoering) terug op de bodem van
de bagageruimte.
F

P
laats de vloerbekleding van de
bagageruimte terug en sluit de achterklep.
Praktische informatie
