2016 PEUGEOT 108 Upute Za Rukovanje (in Croatian)

143
108_hr_Chap07_info-pratiques_ed01-2016
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
PEUGEOT, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Obratite se predstavniku marke
PEUGEOT koji će vam prikazati naš
katalog opreme i pribora.
Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).Ovisno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezervne
žarulje, rezervni osigurači, aparat za
gašenje, komplet prve pomoći, stražnje
zavjesice.
7
Praktične informacije

144
108_hr_Chap07_info-pratiques_ed01-2016

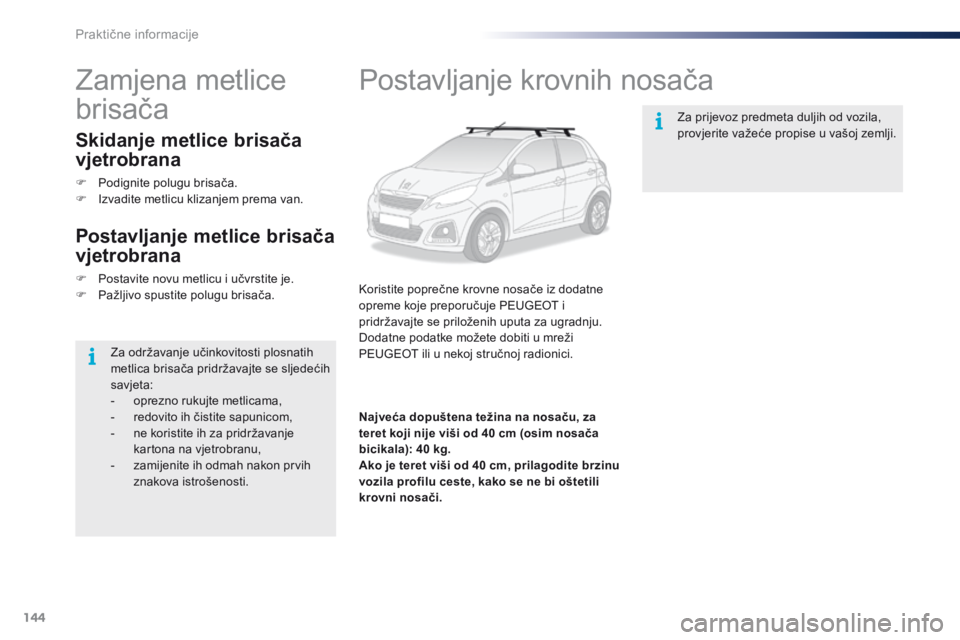

Postavljanje krovnih nosača
Koristite poprečne krovne nosače iz dodatne
opreme koje preporučuje PEUGEOT i
pridržavajte se priloženih uputa za ugradnju.
Dodatne podatke možete dobiti u mreži
PEUGEOT ili u nekoj stručnoj radionici.Za prijevoz predmeta duljih od vozila,
provjerite važeće propise u vašoj zemlji.
Najveća dopuštena težina na nosaču, za
teret koji nije viši od 40 cm (osim nosača
bicikala): 40
kg.
Ako je teret viši od 40


cm, prilagodite brzinu
vozila profilu ceste, kako se ne bi oštetili
krovni nosači.
Zamjena metlice
brisača
Skidanje metlice brisača
vjetrobrana
F Podignite polugu brisača.
F I zvadite metlicu klizanjem prema van.
Postavljanje metlice brisača
vjetrobrana
F Postavite novu metlicu i učvrstite je.
F P ažljivo spustite polugu brisača.
Za održavanje učinkovitosti plosnatih
metlica brisača pridržavajte se sljedećih
savjeta:
-

o
prezno rukujte metlicama,
-

r
edovito ih čistite sapunicom,
-

n
e koristite ih za pridržavanje
kartona na vjetrobranu,
-

z
amijenite ih odmah nakon prvih
znakova istrošenosti.
Praktične informacije

108_hr_Chap07_info-pratiques_ed01-2016
PEUGEOT & TOTAL
PARTNERSTVO U SLUŽBI
PERFORMANSI!
2015. PEUGEOT se vratio u Rally-Raid, jednu od
najtežih automobilskih disciplina na svijetu. Za
ostvarivanje što boljih performansi u tim natjecanjima,
ekipe P
EU
GEOT
S
port izabrale su TOTAL QUARTZ za
P
EU

GEOT
2
008 DKR, mazivo visoke tehnologije koje
štiti motor i u najekstremnijim uvjetima.
TOTAL QUARTZ štiti vaš motor u svim vremenskim
uvjetima.
PREPORUČUJE
TOTAL QUARTZ Ineo First je mazivo vrlo visokih performansi
nastalo u suradnji ekipa R&D P
EU
GEOT
i T
otala. Posebno je
formulirano za motore vozila P
EU

GEOT
, a nj
egova inovativna
tehnologija omogućuje značajno smanjivanje emisija CO
2 i
učinkovitu zaštitu vašeg motora od prljanja.

146
108_hr_Chap07_info-pratiques_ed01-2016

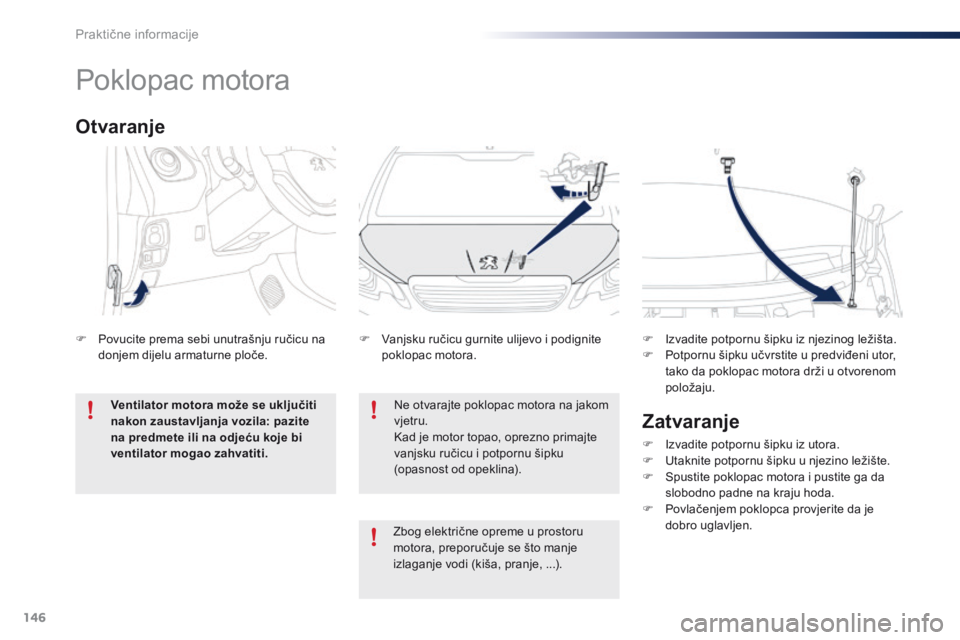

Poklopac motora
Ne otvarajte poklopac motora na jakom
vjetru.
Kad je motor topao, oprezno primajte
vanjsku ručicu i potpornu šipku
(opasnost od opeklina).
F

V

anjsku ručicu gurnite ulijevo i podignite
poklopac motora. F
I
zvadite potpornu šipku iz njezinog ležišta.
F
P
otpornu šipku učvrstite u predviđeni utor,
tako da poklopac motora drži u otvorenom
položaju.
Otvaranje
F Povucite prema sebi unutrašnju ručicu na donjem dijelu armaturne ploče.
Ventilator motora može se uključiti
nakon zaustavljanja vozila: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F U taknite potpornu šipku u njezino ležište.
F

S
pustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje, ...).
Praktične informacije

147
108_hr_Chap07_info-pratiques_ed01-2016

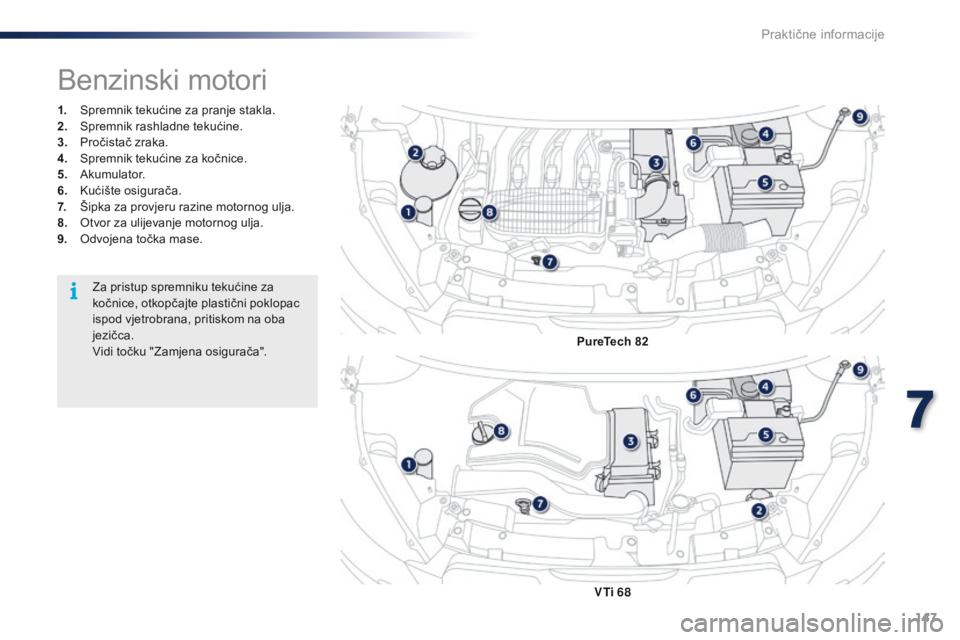

1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3.
P

ročistač zraka.
4.
S

premnik tekućine za kočnice.
5.
A

kumulator.
6.
K

ućište osigurača.
7.
Š

ipka za provjeru razine motornog ulja.
8.
O

tvor za ulijevanje motornog ulja.
9.
O

dvojena točka mase.
Benzinski motori
PureTech 82
VTi 68
Za pristup spremniku tekućine za
kočnice, otkopčajte plastični poklopac
ispod vjetrobrana, pritiskom na oba
jezičca.
Vidi točku "Zamjena osigurača".
7
Praktične informacije

148
108_hr_Chap07_info-pratiques_ed01-2016

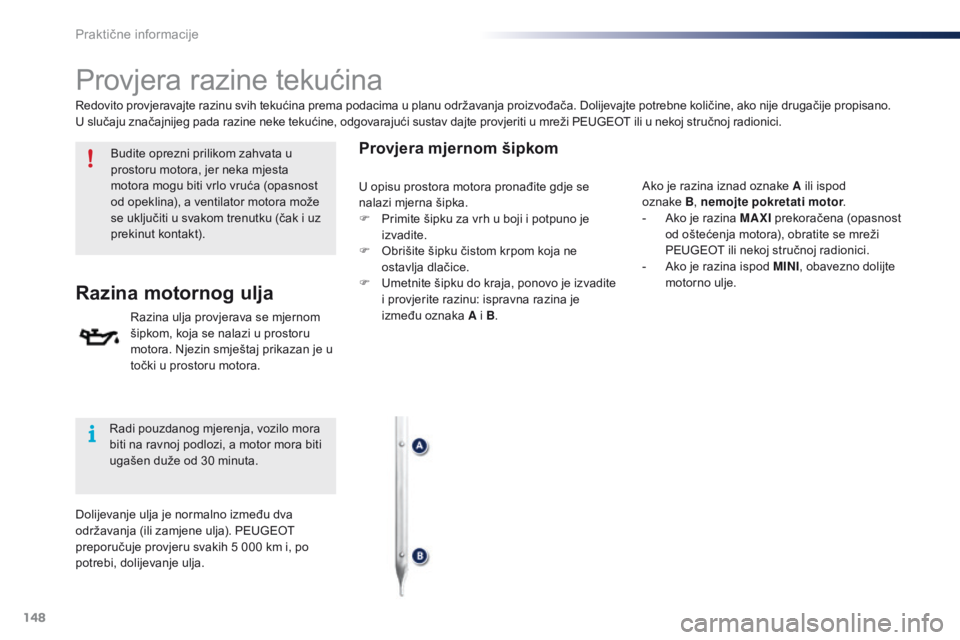

Provjera razine tekućina
Budite oprezni prilikom zahvata u
prostoru motora, jer neka mjesta
motora mogu biti vrlo vruća (opasnost
od opeklina), a ventilator motora može
se uključiti u svakom trenutku (čak i uz
prekinut kontakt).
Razina motornog ulja
Razina ulja provjerava se mjernom
šipkom, koja se nalazi u prostoru
motora. Njezin smještaj prikazan je u
točki u prostoru motora.
Provjera mjernom šipkom
Redovito provjeravajte razinu svih tekućina prema podacima u planu održavanja proizvođača. Dolijevajte potrebne količine, ako nije drugačije propisano.
U slučaju značajnijeg pada razine neke tekućine, odgovarajući sustav dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.Radi pouzdanog mjerenja, vozilo mora
biti na ravnoj podlozi, a motor mora biti
ugašen duže od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru svakih 5 000 km i, po
potrebi, dolijevanje ulja. Ako je razina iznad oznake A ili ispod
oznake
B
,

nemojte pokretati motor.
-

A
ko je razina MAXI prekoračena (opasnost
od oštećenja motora), obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
-

A
ko je razina ispod MINI, obavezno dolijte
motorno ulje.
U opisu prostora motora pronađite gdje se
nalazi mjerna šipka.
F

P
rimite šipku za vrh u boji i potpuno je
izvadite.
F

O
brišite šipku čistom krpom koja ne
ostavlja dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i provjerite razinu: ispravna razina je
između oznaka A i B.
Praktične informacije

149
108_hr_Chap07_info-pratiques_ed01-2016
Razina te tekućine mora biti blizu
oznake "MA XI". Ako nije, provjerite
istrošenost pločica kočnica.
Razina tekućine za kočnice
Zamjena tekućine za kočnice
Intervali zamjene navedeni su u planu
održavanja proizvođača.
Karakteristike tekućine za
kočnice
Tekućina mora zadovoljavati preporuke
proizvođača vozila.

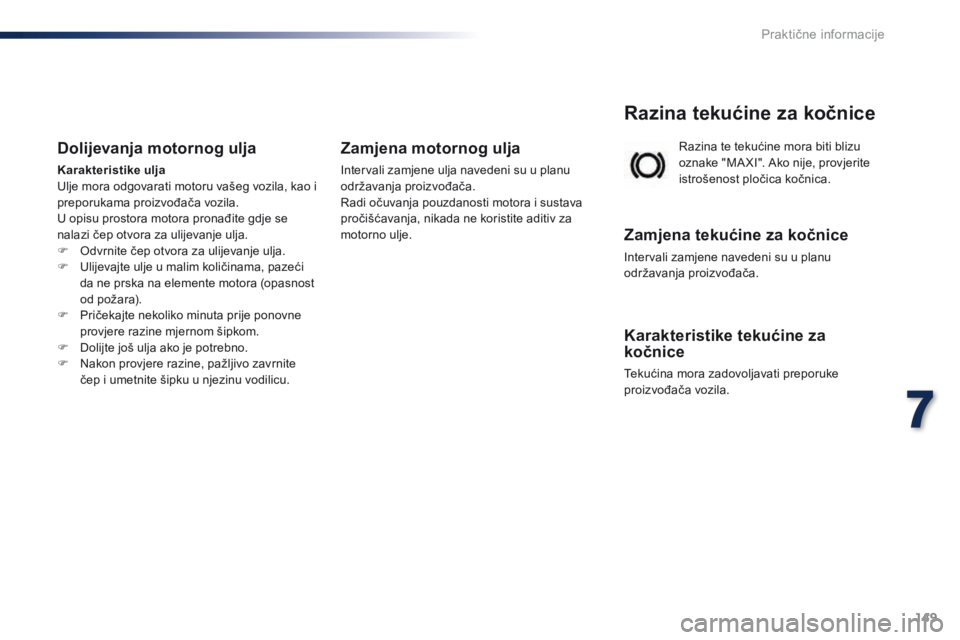

Dolijevanja motornog ulja
Karakteristike ulja
Ulje mora odgovarati motoru vašeg vozila, kao i
preporukama proizvođača vozila.
U opisu prostora motora pronađite gdje se
nalazi čep otvora za ulijevanje ulja.
F
O
dvrnite čep otvora za ulijevanje ulja.
F

U
lijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost
od požara).
F

P
ričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
F

D
olijte još ulja ako je potrebno.
F

N
akon provjere razine, pažljivo zavrnite
čep i umetnite šipku u njezinu vodilicu.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u planu
održavanja proizvođača.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
7
Praktične informacije

150
108_hr_Chap07_info-pratiques_ed01-2016
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje treba uliti u posebne
spremnike u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Iskorišteni proizvodi
Karakteristike tekućine
Za optimalno čišćenje stakala i sprečavanje
zamrzavanja, za dolijevanje ili zamjenu te
tekućine ne smije se koristiti voda.
U zimskim uvjetima, preporučuje se korištenje
tekućine na bazi etilnog alkohola ili metanola.
Razina tekućine za pranje
stakala
Dolijte tekućinu kad je to potrebno.

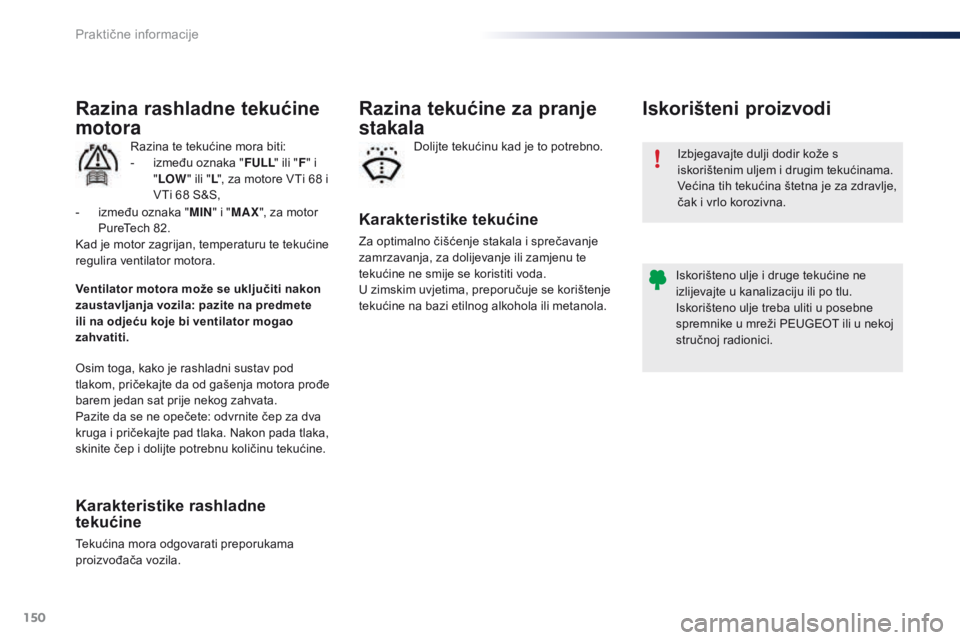

Razina rashladne tekućine
motora
Razina te tekućine mora biti:
- i zmeđu oznaka " FULL" ili "F" i
" LOW " ili "L", za motore VTi 68
i
VTi 68
S&S,
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Pazite da se ne opečete: odvrnite čep za dva
kruga i pričekajte pad tlaka. Nakon pada tlaka,
skinite čep i dolijte potrebnu količinu tekućine.
Karakteristike rashladne
tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila. Ventilator motora može se uključiti nakon
zaustavljanja vozila: pazite na predmete
ili na odjeću koje bi ventilator mogao
zahvatiti. -
i
zmeđu oznaka "
MIN" i "MAX ", za motor
PureTech 82.
Kad je motor zagrijan, temperaturu te tekućine
regulira ventilator motora.
Praktične informacije
