2016 PEUGEOT 108 Upute Za Rukovanje (in Croatian)

103
108_hr_Chap05_eclairage-visibilite_ed01-2016

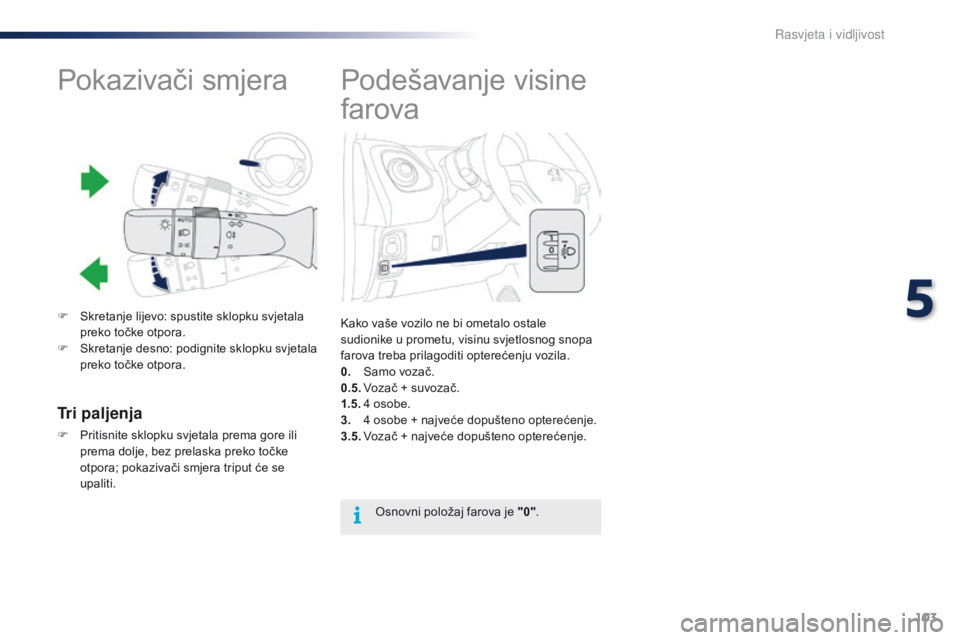

Podešavanje visine
farova
Kako vaše vozilo ne bi ometalo ostale
sudionike u prometu, visinu svjetlosnog snopa
farova treba prilagoditi opterećenju vozila.
0.
S
amo vozač.
0.5.
V

ozač + suvozač.
1.5.
4

osobe.
3.

4 o
sobe + najveće dopušteno opterećenje.
3.5.
V

ozač + najveće dopušteno opterećenje.Osnovni položaj farova je "0" .
Pokazivači smjera
F Skretanje lijevo: spustite sklopku svjetala
preko točke otpora.
F

S
kretanje desno: podignite sklopku svjetala
preko točke otpora.
Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti.
5
Rasvjeta i vidljivost

104
108_hr_Chap05_eclairage-visibilite_ed01-2016

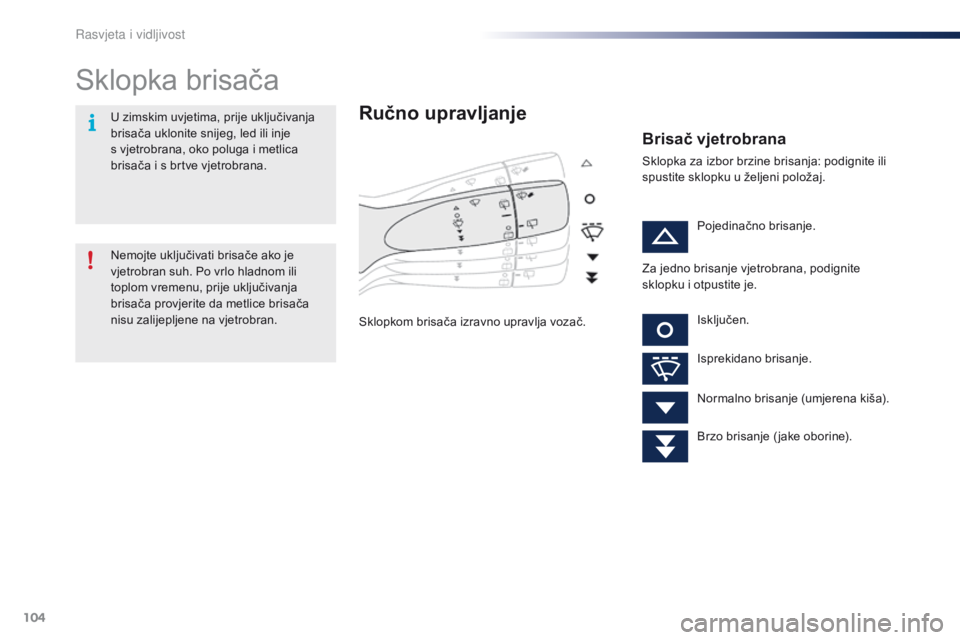

Sklopka brisača
Ručno upravljanje
Sklopkom brisača izravno upravlja vozač.
Brisač vjetrobrana
Sklopka za izbor brzine brisanja: podignite ili
spustite sklopku u željeni položaj.Pojedinačno brisanje.
Isključen.
Isprekidano brisanje.
Normalno brisanje (umjerena kiša).
Brzo brisanje ( jake oborine).
Nemojte uključivati brisače ako je
vjetrobran suh. Po vrlo hladnom ili
toplom vremenu, prije uključivanja
brisača provjerite da metlice brisača
nisu zalijepljene na vjetrobran. U zimskim uvjetima, prije uključivanja
brisača uklonite snijeg, led ili inje
s vjetrobrana, oko poluga i metlica
brisača i s brtve vjetrobrana.
Za jedno brisanje vjetrobrana, podignite
sklopku i otpustite je.
Rasvjeta i vidljivost

105
108_hr_Chap05_eclairage-visibilite_ed01-2016

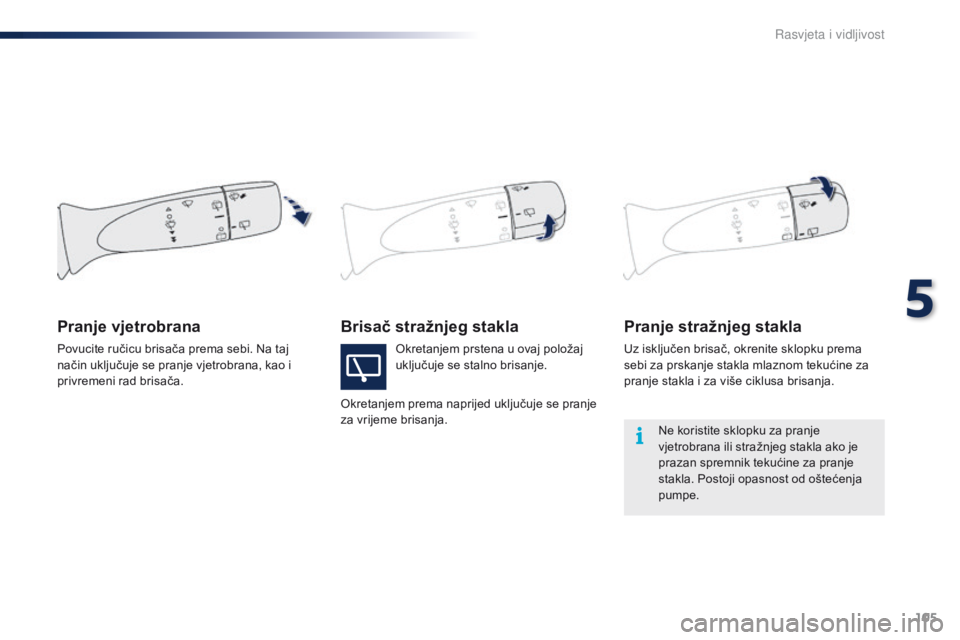

Brisač stražnjeg staklaPranje stražnjeg stakla
Uz isključen brisač, okrenite sklopku prema
sebi za prskanje stakla mlaznom tekućine za
pranje stakla i za više ciklusa brisanja.
Pranje vjetrobrana
Okretanjem prstena u ovaj položaj
uključuje se stalno brisanje.
Okretanjem prema naprijed uključuje se pranje
za vrijeme brisanja.
Povucite ručicu brisača prema sebi. Na taj
način uključuje se pranje vjetrobrana, kao i
privremeni rad brisača.
Ne koristite sklopku za pranje
vjetrobrana ili stražnjeg stakla ako je
prazan spremnik tekućine za pranje
stakla. Postoji opasnost od oštećenja
pumpe.
5
Rasvjeta i vidljivost

106
108_hr_Chap06_securite_ed01-2016

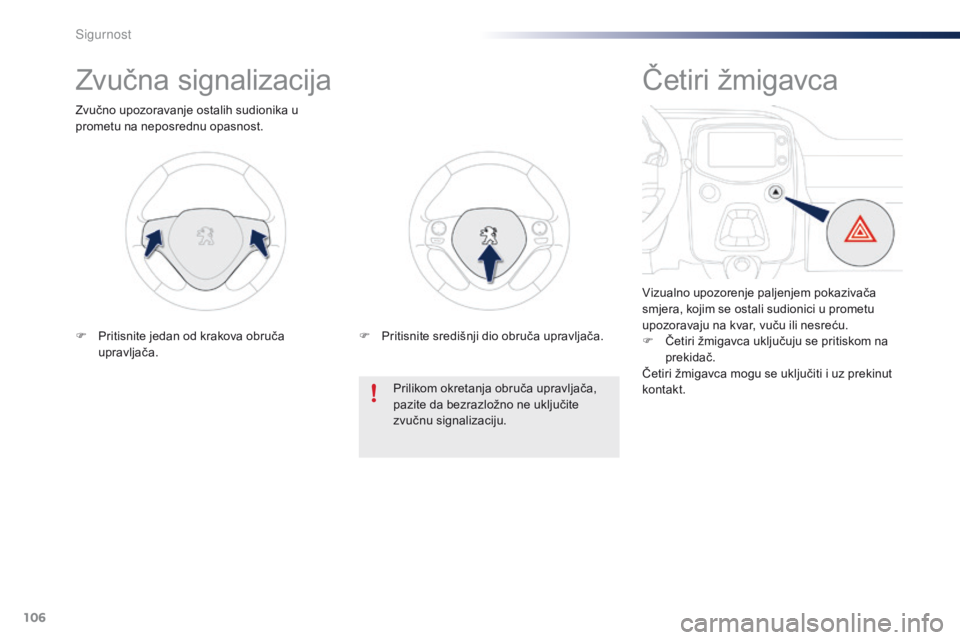

Zvučna signalizacija
Zvučno upozoravanje ostalih sudionika u
prometu na neposrednu opasnost.Prilikom okretanja obruča upravljača,
pazite da bezrazložno ne uključite
zvučnu signalizaciju.
F

P
ritisnite jedan od krakova obruča
upravljača. F

P
ritisnite središnji dio obruča upravljača.
Četiri žmigavca
Vizualno upozorenje paljenjem pokazivača
smjera, kojim se ostali sudionici u prometu
upozoravaju na kvar, vuču ili nesreću.
F
Č
etiri žmigavca uključuju se pritiskom na
prekidač.
Četiri žmigavca mogu se uključiti i uz prekinut
kontakt.
Sig

107
108_hr_Chap06_securite_ed01-2016

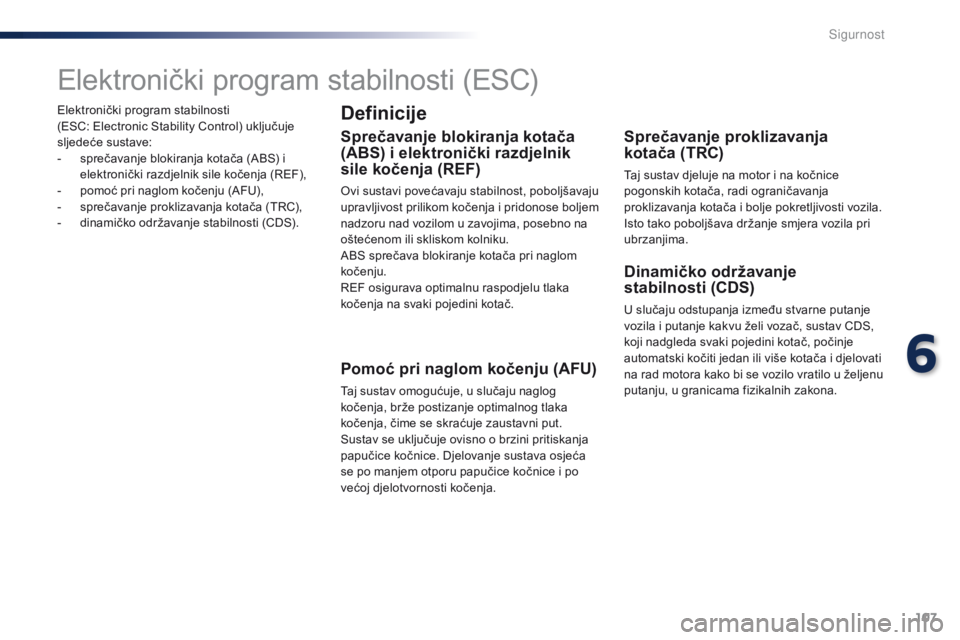

Elektronički program stabilnosti
(ESC: Electronic Stability Control) uključuje
sljedeće sustave:
-
s
prečavanje blokiranja kotača (ABS) i
elektronički razdjelnik sile kočenja (REF),
-

p
omoć pri naglom kočenju (AFU),
-

s
prečavanje proklizavanja kotača (TRC),
-

d
inamičko održavanje stabilnosti (CDS).
Elektronički program stabilnosti (ESC)
Definicije
Sprečavanje blokiranja kotača
(ABS) i elektronički razdjelnik
sile kočenja (REF)
Ovi sustavi povećavaju stabilnost, poboljšavaju
upravljivost prilikom kočenja i pridonose boljem
nadzoru nad vozilom u zavojima, posebno na
oštećenom ili skliskom kolniku.
ABS sprečava blokiranje kotača pri naglom
kočenju.
REF osigurava optimalnu raspodjelu tlaka
kočenja na svaki pojedini kotač.
Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice. Djelovanje sustava osjeća
se po manjem otporu papučice kočnice i po
većoj djelotvornosti kočenja.
Sprečavanje proklizavanja
kotača (TRC)
Taj sustav djeluje na motor i na kočnice
pogonskih kotača, radi ograničavanja
proklizavanja kotača i bolje pokretljivosti vozila.
Isto tako poboljšava držanje smjera vozila pri
ubrzanjima.
Dinamičko održavanje
stabilnosti (CDS)
U slučaju odstupanja između stvarne putanje
vozila i putanje kakvu želi vozač, sustav CDS,
koji nadgleda svaki pojedini kotač, počinje
automatski kočiti jedan ili više kotača i djelovati
na rad motora kako bi se vozilo vratilo u željenu
putanju, u granicama fizikalnih zakona.
6
Sigurnost

108
108_hr_Chap06_securite_ed01-2016
Paljenje ove žaruljice i zvučni
signal upozoravaju na neispravnost
elektroničkog razdjelnika kočenja
(REF) koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.

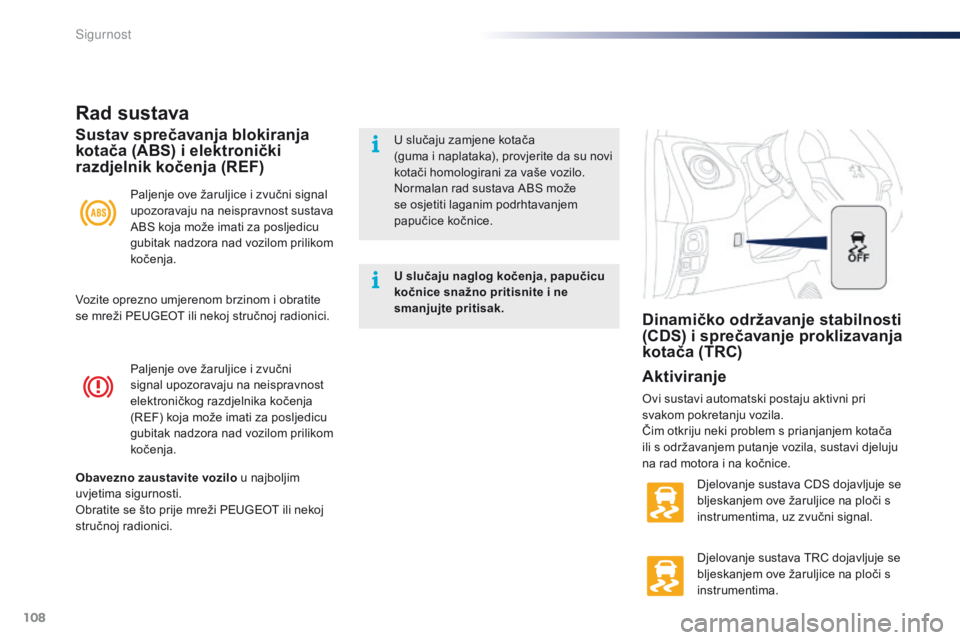

Rad sustava
Paljenje ove žaruljice i zvučni signal
upozoravaju na neispravnost sustava
ABS koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.
Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)U slučaju zamjene kotača
(guma i naplataka), provjerite da su novi
kotači homologirani za vaše vozilo.
Normalan rad sustava ABS može
se osjetiti laganim podrhtavanjem
papučice kočnice.
U slučaju naglog kočenja, papučicu
kočnice snažno pritisnite i ne
smanjujte pritisak.
Obavezno zaustavite vozilo u najboljim
uvjetima sigurnosti.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Dinamičko održavanje stabilnosti
(CDS) i sprečavanje proklizavanja
kotača (TRC)
Aktiviranje
Ovi sustavi automatski postaju aktivni pri
svakom pokretanju vozila.
Čim otkriju neki problem s prianjanjem kotača
ili s održavanjem putanje vozila, sustavi djeluju
na rad motora i na kočnice. Djelovanje sustava CDS dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima, uz zvučni signal.
Djelovanje sustava TRC dojavljuje se
bljeskanjem ove žaruljice na ploči s
instrumentima.
Vozite oprezno umjerenom brzinom i obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Sig

109
108_hr_Chap06_securite_ed01-2016
Sustavi TRC i CDS pružaju veću
sigurnost u normalnoj vožnji, ali vozača
ne smiju poticati na dodatne rizike ili
prebrzu vožnju.
Rad sustava ovisi o poštivanju
preporuka proizvođača vezanih uz
kotače (gume i naplatke), sastavne
dijelove kočnica, elektroničke
komponente, kao i uz postupke
ugradnje i održavanja u mreži
P E U G E O T.
Nakon sudara, sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj
radionici.

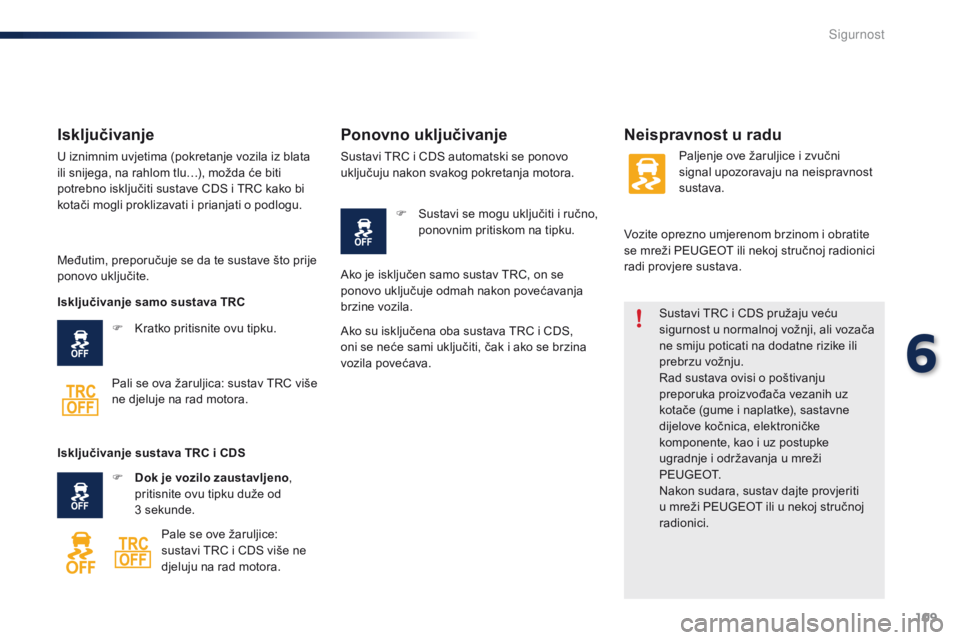

Isključivanje
U iznimnim uvjetima (pokretanje vozila iz blata
ili snijega, na rahlom tlu…), možda će biti
potrebno isključiti sustave CDS i TRC kako bi
kotači mogli proklizavati i prianjati o podlogu.
Neispravnost u radu
Međutim, preporučuje se da te sustave što prije
ponovo uključite.F

K
ratko pritisnite ovu tipku.
Pali se ova žaruljica: sustav TRC više
ne djeluje na rad motora.
Ponovno uključivanje
Sustavi TRC i CDS automatski se ponovo
uključuju nakon svakog pokretanja motora. F

S
ustavi se mogu uključiti i ručno,
ponovnim pritiskom na tipku. Paljenje ove žaruljice i zvučni
signal upozoravaju na neispravnost
sustava.
Vozite oprezno umjerenom brzinom i obratite
se mreži PEUGEOT ili nekoj stručnoj radionici
radi provjere sustava.
Isključivanje samo sustava TRC
Isključivanje sustava TRC i CDS F

D

ok je vozilo zaustavljeno ,
pritisnite ovu tipku duže od
3

sekunde. Pale se ove žaruljice:
sustavi TRC i CDS više ne
djeluju na rad motora. Ako je isključen samo sustav TRC, on se
ponovo uključuje odmah nakon povećavanja
brzine vozila.
Ako su isključena oba sustava TRC i CDS,
oni se neće sami uključiti, čak i ako se brzina
vozila povećava.
6
Sig

110
108_hr_Chap06_securite_ed01-2016

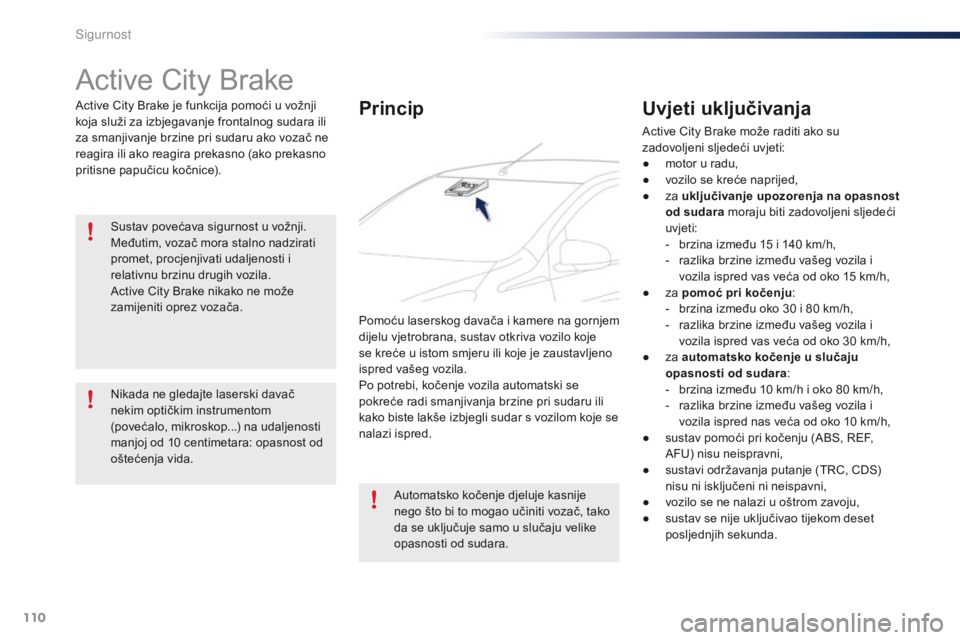

Active City Brake
Active City Brake je funkcija pomoći u vožnji
koja služi za izbjegavanje frontalnog sudara ili
za smanjivanje brzine pri sudaru ako vozač ne
reagira ili ako reagira prekasno (ako prekasno
pritisne papučicu kočnice).Sustav povećava sigurnost u vožnji.
Međutim, vozač mora stalno nadzirati
promet, procjenjivati udaljenosti i
relativnu brzinu drugih vozila.
Active City Brake nikako ne može
zamijeniti oprez vozača.
Nikada ne gledajte laserski davač
nekim optičkim instrumentom
(povećalo, mikroskop...) na udaljenosti
manjoj od 10 centimetara: opasnost od
oštećenja vida. Automatsko kočenje djeluje kasnije
nego što bi to mogao učiniti vozač, tako
da se uključuje samo u slučaju velike
opasnosti od sudara.Princip
Pomoću laserskog davača i kamere na gornjem
dijelu vjetrobrana, sustav otkriva vozilo koje
se kreće u istom smjeru ili koje je zaustavljeno
ispred vašeg vozila.
Po potrebi, kočenje vozila automatski se
pokreće radi smanjivanja brzine pri sudaru ili
kako biste lakše izbjegli sudar s vozilom koje se
nalazi ispred.
Uvjeti uključivanja
Active City Brake može raditi ako su
zadovoljeni sljedeći uvjeti:
●
m
otor u radu,
●

v
ozilo se kreće naprijed,
●

z
a uključivanje upozorenja na opasnost
od sudara moraju biti zadovoljeni sljedeći
uvjeti:
-

b
rzina između 15 i 140 km/h,
-

r
azlika brzine između vašeg vozila i
vozila ispred vas veća od oko 15 km/h,
●

z
a pomoć pri kočenju :
-

b
rzina između oko 30 i 80 km/h,
-

r
azlika brzine između vašeg vozila i
vozila ispred vas veća od oko 30 km/h,
●

z
a automatsko kočenje u slučaju
opasnosti od sudara:
-

b
rzina između 10 km/h i oko 80 km/h,
-

r
azlika brzine između vašeg vozila i
vozila ispred nas veća od oko 10 km/h,
●

s
ustav pomoći pri kočenju (ABS, REF,
AFU) nisu neispravni,
●

s
ustavi održavanja putanje (TRC, CDS)
nisu ni isključeni ni neispavni,
●

v
ozilo se ne nalazi u oštrom zavoju,
●

s
ustav se nije uključivao tijekom deset
posljednjih sekunda.
Sig
